Jos korjaat elektroniikkaa säännöllisesti, sinulla on todennäköisesti useita juotostyyppejä, fluxia, juotosimua ja kourallinen kolvinkärkiä. Silti yksi tuote on yhä monelle tuntematon, vaikka korjauskokemusta olisi jo vuosien ajalta: matalansulamispisteyinen vismutti-juote.
Se ei korvaa tavallista juotetta, eikä sovi kaikkeen. Sen arvo piilee yhdessä hyvin tietyssä ominaisuudessa: se sulaa huomattavasti matalammassa lämpötilassa kuin tavalliset seokset.
Yksi yleisimmin käytetyistä koostumuksista on Sn42Bi58, jossa on 42 % tinaa ja 58 % vismuttia. Sen sulamislämpötila on noin 138 °C. Ero muihin seoksiin on merkittävä:
| Seos | Sulaa | Ero |
|---|---|---|
| Sn42Bi58 (vismutti-juote) | 138 °C | — |
| Sn63Pb37 (lyijyllinen) | 183 °C | 45 °C enemmän |
| SAC305 (lyijytön) | 217 °C | 79 °C enemmän |
Elektroniikkakorjauksessa tällä erolla voi olla todella suuri merkitys.
Haluatko suoraan tuotteeseen etkä lukemaan? Meiltä löytyy se kahdessa muodossa:

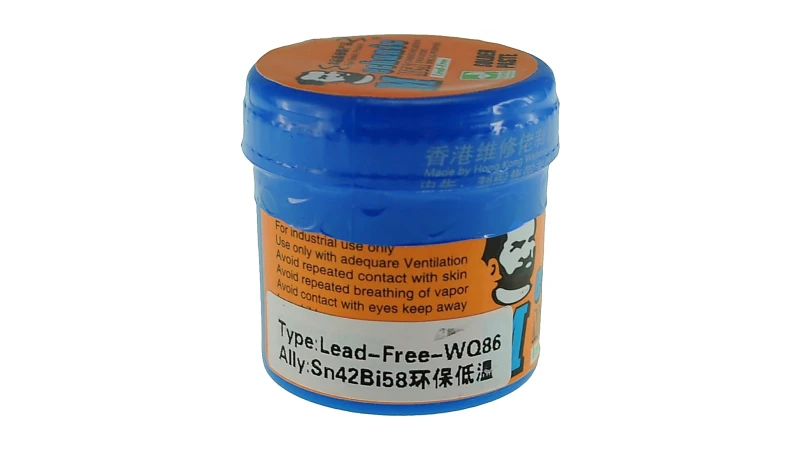

- Sn42Bi58-pasta, 50 g purkki — perusformaatti korjauspöydälle
- Vismutti-pasta, 40 g ruisku — kätevämpi kun tarvitset pienen määrän juuri oikeaan kohtaan
Mikä tekee vismutti-juotteesta erityisen?
Sn42Bi58 on eutektinen seos. Se tarkoittaa, että se siirtyy kiinteästä nestemäiseksi tarkasti määritellyssä lämpötilassa – tässä tapauksessa noin 138 °C:ssa.
Metallurginen selitys on kuitenkin toissijainen. Se mikä käytännössä kiinnostaa, on se mitä tämä mahdollistaa piirilevyllä: voit työskennellä matalammassa lämpötilassa ja rasittaa PCB:tä vähemmän lämmöllä.
Tämä on erityisen hyödyllistä, kun käsitellään herkkiä komponentteja, muovisia liittimiä, hyvin ohuita levyjä, LED-valoja, liimoja tai alueita, joissa liiallinen lämpö voi repiä padin irti tai vaurioittaa levyä.
Ja vaikka moni ostaa tämän tuotteen pelkästään matalalämpöistä juottamista varten, todennäköisesti kiinnostavin käyttökohde on jotain aivan muuta.
Temppu, joka muuttaa juotteen poistamisen kokonaan
Tässä vismutti-juote alkaa olla todella hyödyllinen.
Kuvittele, että sinun täytyy irrottaa HDMI-liitin, USB-liitin, USB-C-liitin, monijalkinen siru tai mikä tahansa komponentti, jossa on useita juotoskohtia. Ongelma ei yleensä ole yhden juotoskohdan sulattaminen. Ongelma on saada kaikki juotoskohdat pysymään sulana samaan aikaan.
Kuumennat yhtä puolta, siirryt toiselle, ja kun saavutat vastakkaisen reunan, ensimmäinen on jo jähmettynyt uudelleen. Tavallinen ratkaisu on nostaa lämpötilaa ja puhaltaa enemmän kuumaa ilmaa. Se toimii, mutta kasvattaa samalla riskiä vaurioittaa levyä.
Sn42Bi58:lla voi tehdä toisin. Levität pienen määrän olemassa olevien juotosten päälle ja annat kahden seoksen sekoittua keskenään. Vismutin lisääntyessä seoksen sulamislämpötila laskee merkittävästi: juotos pysyy nestemäisenä pidempään ja komponentin irrottaminen helpottuu huomattavasti.
Monesti tulos on yllättävä. Liitin, joka tuntui olevan ikuisesti kiinni PCB:ssä, saattaa lähteä irti lähes ilman vaivannäköä.
Tähän tarkoitukseen ruisku on usein purkkia käytännöllisempi: saat annosteltua minimaalisen pisaran jokaiseen kohtaan täyttämättä puolta levyä.
Jos joudut käyttämään voimaa, jotain menee pieleen
Tämä on todennäköisesti yksi tärkeimmistä säännöistä komponentteja irrotettaessa.
Jos sinun täytyy vetää liitintä kovaa tai vipata siru irti, jokin juotoskohta pitää sitä vielä kiinni. Siitä alkavat ongelmat: revittyjä padeja, vaurioituneita vetoja, katkenneita vioja ja vääntyineitä liittimiä.
Matalansulamispisteyinen seos auttaa juuri tämän tilanteen välttämisessä. Tavoite ei ole repiä komponentti irti. Tavoite on saada kaikki juotoskohdat nestemäisiksi, jotta komponentti irtoaa ilman vaivaa.
Matalampi lämpötila tarkoittaa pienempiä riskejä levylle
Lämpö on välttämätöntä juottamisessa ja juotteen poistamisessa, mutta se on myös yksi yleisimmistä vaurioiden aiheuttajista korjauksessa.
Modernit piirilevyt voivat sisältää monia kuparisia kerroksia ja suuria maatasoja, jotka imevät valtavan määrän energiaa. Tuttu tilanne: tuot kolvin lähelle ja juotos ei tunnu sulavanovan. Nostat lämpötilaa. Jatkat lämmittämistä. Ja samalla kun yrität työskennellä yhdessä kohdassa, koko PCB:n alue alkaa lämmetä.
Matalansulamispisteyisellä juotteella voit vähentää lämpökuormaa ja välttää ongelmia kuten irronneet padit, muovien muodonmuutokset, liimojen vauriot, PCB:n delaminoituminen tai läheisten komponenttien tarpeeton lämpeneminen.
Korjauksessa ei ratkaise pelkästään aseman näytön lämpötila. Merkitsee myös se, kuinka kauan tuota lämpöä pidetään yllä. Siksi auttaa paljon, kun käytät esilämmitintä alta ja suojaat ympäristön Kapton-teipillä.
Missä se on erityisen hyödyllinen?
USB-, HDMI- ja USB-C-liittimet
Nämä ovat selvimpiä esimerkkejä. Niissä on useita juotoskohtia ja usein myös massiiviset metalliset ankkurit, jotka on liitetty maahan. Kaikkien juotoskohtien pitäminen sulana yhtä aikaa voi olla haastavaa, ja pieni määrä Sn42Bi58:aa voi tehdä irrotuksesta huomattavasti helpompaa.
SMD-sirut
Samaa periaatetta voi soveltaa monijalkisten komponenttien irrottamiseen. Idea on sama: levitä seos liitäntöihin ja pidä kaikki juotoskohdat riittävän kauan sulana.
Metalliset suojakotelot
Levylle suoraan juotetut suojakotelot voivat olla hankalia irrottaa, koska niissä on useita erillisiä juotoskohtia. Sulamislämpötilan lasku auttaa tässä merkittävästi.
Lämmölle herkät levyt ja komponentit
Joustavat levyt, ohuet PCB:t, muovin läheisyydessä olevat komponentit, pienet elektroniikkamoduulit tai liimakohtia sisältävät alueet sopivat hyvin matalampilämpöiseen työskentelyyn.
LED-valokorjaukset
LED-komponentit ovat melko herkkiä liikalämmölle. Matalansulamispisteyinen seos voi olla hyödyllinen, kun halutaan minimoida lämpöstressi korjauksen aikana.
Sn42Bi58-pasta ja -tanko eivät ole täsmälleen sama asia
Internetistä löytyy Sn42Bi58:aa monessa muodossa: pastana, lankana, levyinä, palloina, tankoina ja pikkuharkkoina. Tangot herättävät joskus huomiota hinnoillaan. Onko kyseessä sama tuote?
Metalliseos voi olla täsmälleen sama, mutta tuote ei ole.
Sn42Bi58-tanko on pohjimmiltaan kiinteää metallia – tinaa ja vismuttia siinä suhteessa. Pasta sisältää saman seoksen pieniä hiukkasia sekoitettuna fluxiin ja muihin aineosiin, jotka mahdollistavat helpon levittämisen. Flux poistaa oksidit ja varmistaa, että juotos kostuttaa metalliset pinnat kunnolla.
Elektroniikkakorjauksessa pasta on erittäin kätevä muoto, koska sitä voi levittää hyvin pieniä määriä juuri oikeaan kohtaan. Siksi molemmat meiltä löytyvät vaihtoehdot – 50 g purkki ja 40 g ruisku – ovat pastaa.
138 °C ei tarkoita, että kolvi säädetään 138 °C:een
Tämä on yleinen väärinkäsitys.
Se, että Sn42Bi58 sulaa 138 °C:ssa, ei tarkoita, että asema pitäisi säätää täsmälleen tuohon lämpötilaan. Kolvinkärki siirtää lämpöä jatkuvasti komponenttiin, vetoihin ja kaikkeen ympäröivään kupariin. Jos kolvi säädetään lähes sulamispisteen tasoon, lämmönsiirto on hyvin hidasta.
Todellisen työskentelylämpötilan on oltava korkeampi. Tärkeää on löytää piste, jossa juotos sulaa nopeasti ja lämpö voidaan poistaa mahdollisimman pian. Usein on parempi työskennellä muutama sekunti hieman korkeammassa lämpötilassa kuin pitää liian matalaa lämpötilaa yllä pitkään.
Tarkkaile myös kärkeä: jos se on hapettunut eikä ota juotetta, lämmönsiirto on paljon heikompaa ja päädyt nostamaan lämpötilaa tarpeettomasti. Kärjenkunnostuspasta korjaa sen hetkessä.
Miksei sitten käyttää Sn42Bi58:aa aina?
Koska sillä on myös haittapuolensa. Korkean vismutti-pitoisuuden seokset ovat yleisesti ottaen hauraampia ja vähemmän duktiilejä kuin muut juotteet.
Monissa sovelluksissa tämä ei haittaa lainkaan. Mutta se kannattaa ottaa huomioon, kun juotosliitos joutuu kestämään iskuja, tärinää, taivutusta tai toistuvia mekaanisia rasituksia.
Tämä selittää tilanteen, joka ensi silmäyksellä vaikuttaa ristiriitaiselta: Sn42Bi58 voi olla erinomainen valinta komponentin irrottamiseen matkapuhelimesta, mutta se ei tarkoita, että haluaisit käyttää sitä kaikkiin kyseisen puhelimen lopullisiin juotosliitoksiin.
Yksi asia on käyttää sitä apuna korjauksen aikana. Toinen asia on päättää, mitä seosta haluat lopulliseen liitokseen – siihen mennään yleensä Sn63/Pb37:llä tai tavallisella lyijyttömällä pastalla, laitteesta riippuen.
Ole erittäin varovainen, jos levyssä on lyijyllistä juotetta. Vismutin sekoittuminen tiettyihin lyijyllisiin juotteisiin voi tuottaa Sn-Bi-Pb-koostumuksia, joiden sulamislämpötila on äärimmäisen matala – noin 96 °C tietyissä suhteissa. Tämä voi olla ongelmallista, jos tuo seos jää lopulliseen liitokseen.
Siksi, kun käytät Sn42Bi58:aa irrottamisen helpottamiseen, hyvä käytäntö on poistaa jäämät sen jälkeen juotosimulla, puhdistaa padit huolellisesti ja tehdä uusi juotos asianmukaisella seoksella.
Tämä on erityisen tärkeää vanhoissa laitteissa tai levyillä, joita on aiemmin korjattu muualla: usein ei tiedetä, mitä juotetta edellinen tekijä on käyttänyt.
Onko vismutti-juote RoHS-yhteensopiva?
Sn42Bi58-seos ei sisällä lyijyä. Tina ja vismutti eivät myöskään kuulu RoHS-direktiivin rajoittamiin aineisiin, joten tätä koostumusta käytetään laajasti lyijyttömänä seoksena RoHS-yhteensopivissa sovelluksissa.
On kuitenkin tärkeää erottaa seoksen koostumus ja tietyn tuoteviitteen varsinainen sertifiointi toisistaan. Jos halutaan vahvistaa, että jokin tietty tuote on RoHS-sertifioitu, tarvitaan valmistajan asianmukainen dokumentaatio.
Koostumuksensa puolesta Sn42Bi58 on lyijytön seos, joka soveltuu sovelluksiin, joissa vaaditaan matalansulamispisteyistä juotosta.
Miten saada siitä enemmän irti
Levyä ei tarvitse täyttää pastalla. Irrottamisen helpottamiseksi riittää yleensä pieni määrä, kunhan se sekoittuu kunnolla olemassa olevaan juotteeseen.
Myös tasainen jakaminen on tärkeää. Jos irrotat liitintä, jossa on veinte puntos, ja yhdeksäntoista on sulana mutta yksi pitää kiinni, juuri se yksi kohta voi repiä padin mukanaan.
Tärkeä neuvo on myös käyttää fluxia tarvittaessa. Monesti yritetään ratkaista ongelma nostamalla lämpötilaa, vaikka muutama tippa hyvää fluxia parantaisi kostutusta ja lämmönsiirtoa huomattavasti. Jos työskentelet lyijyttömien seosten kanssa, RMA-223 mainitsee ne nimenomaisesti.
Kun olet käyttänyt Sn42Bi58:aa komponentin irrottamisen apuna, puhdista alue huolellisesti: juotosimu poistaa vanhan seoksen jäämät, ja isopropyylialkoholi antistaattisen harjan kanssa jättää padit puhtaiksi ennen uutta juottamista.
Kuten kaikessa elektroniikan juottamisessa, suositellaan käyttämään savunimuria. Se, että juotos ei sisällä lyijyä, ei tarkoita, että fluxin höyryjä olisi hyvä hengittää.
Tuote, jota käytät todennäköisesti enemmän purkamiseen kuin juottamiseen
Tässä on ehkä vismutti-juotteen kiinnostavin paradoksi. Se myydään matalansulamispisteyisenä juotteena, mutta monelle elektroniikkakorjaajalle siitä tulee ennen kaikkea purkamistyökalu.
Se ei korvaa tavallista juotetta. Ei myöskään ole järkevää käyttää sitä jokaisessa korjauksessa. Se yksinkertaisesti ratkaisee yhden tietyn ongelman erittäin hyvin.
Kun edessä on liitin, joka tuntuu mahdottomalta irrottaa, komponentti muovin ympäröimänä tai PCB, joka imee kaiken antamasi lämmön, Sn42Bi58-seos voi muuttaa työn kulun täysin.
Se on yksi niistä tarvikkeista, joka voi viikoittain seistä pöydällä käyttämättömänä. Kunnes tulee se yksi hankala korjaus, ja muistat, että sinulla on se tallessa.
Silloin ymmärrät, miksi vismutti-juotteelle kuuluu paikka fluxin, juotosimun ja tavallisen juotteen rinnalla.
