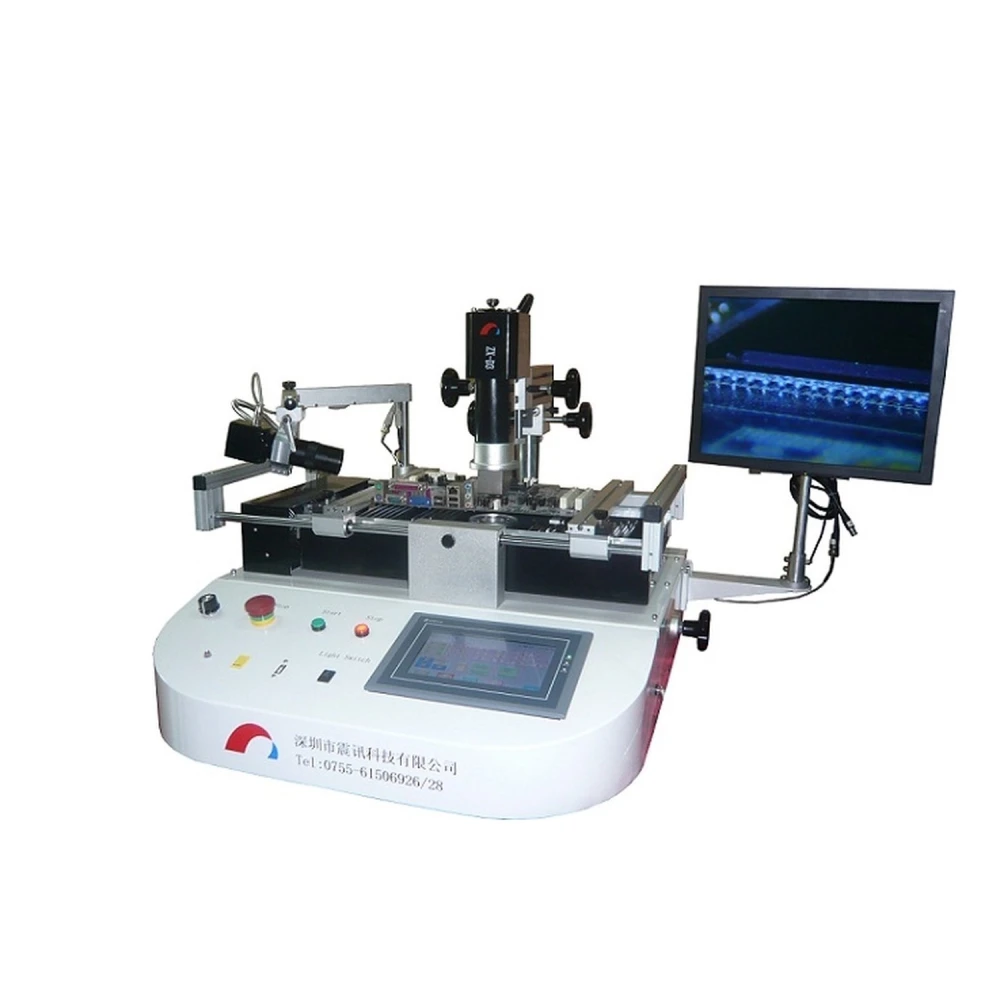

Zhenxun ZX-D3 reballing-asema tarkkaan BGA-työhön
Tuotemerkki: ZHENXUN
Sis. ALV (Veroton: 1 600,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 904,64 € | -4% |
| 10+ | 1 864,96 € | -6% |
| 20+ | 1 785,60 € | -10% |
Zhenxun ZX-D3 Reballing-asema
Zhenxun ZX-D3 reballing-asema on ammattitason laite, joka on suunniteltu BGA-komponenttien korjaukseen ja juottamiseen tarkasti ja tehokkaasti. Asema erottuu edistyneellä teknologiallaan, joka mahdollistaa tarkan lämpötilan hallinnan kolmella itsenäisellä alueella sekä juotosprosessin visuaalisen seurannan.
Keskeiset ominaisuudet:
- PLC-käyttöliittymä, joka näyttää reaaliaikaisen lämpötilan kolmella alueella ja mahdollistaa lämpöprofiilien viennin.
- Integroitu CCD-kamera juotoskuulien sulamisprosessin valvontaan.
- Kolme itsenäistä lämpötila-aluetta: ylä- ja alalämmittimet kuumalla ilmalla sekä infrapunalämmityksellä toimiva esilämmitysalue.
- Lämpötilan hallinta 9 segmentissä nousua ja laskua varten, ja mahdollisuus tallentaa jopa 40 lämpöprofiilia.
- Itsenäinen PID-järjestelmä jokaiselle alueelle, mikä takaa lämmityksen vakauden ja tarkkuuden.
- Tuki, joka estää vääntymistä juotosalueella esilämmityksen ja lämmityksen aikana.
- Jäähdytystuuletin varmistamaan juotoksen laadun prosessin jälkeen.
- Salasanasuojaus lämpöprofiilin asetuksille.
- Sisältää useita erikokoisia kuumailmasuuttimia, ja räätälöinti on mahdollinen.
- Integroitu alipainepumppu, joten ulkoisia kaasulähteitä ei tarvita.
Tekniset tiedot:
- PCB:n enimmäiskoko: 500 x 300 mm
- PCB:n paksuus: 0.1 a 5 mm
- Lämpötilan hallinta: K-tyypin termopari, suljetun piirin PID-ohjaus
- PCB:n asemointitapa: Ulkoinen
- Alapuolinen esilämmitys: Infrapuna 2400W
- Päälämmittimet (ylä- ja alapuoli): Kuuma ilma 800W kumpikin
- Sähkönsyöttö: Yksivaiheinen 220V, 50/60Hz, 4.0 KVA
- Mitat: 650 x 700 x 550 mm (Pituus x Leveys x Korkeus)
- Arvioitu paino: 57 kg
Tyypilliset käyttökohteet:
Tämä asema sopii erinomaisesti elektroniikkakorjaamoihin ja tuotantoon, joissa tarvitaan BGA-komponenttien reballingia ja juottamista suurella tarkkuudella ja toistettavuudella. Sen kehittynyt ohjausjärjestelmä ja visuaalinen seuranta helpottavat monimutkaisia prosesseja ja parantavat työn laatua.
Yhteensopivuus:
Yhteensopiva erikokoisten ja -paksuisten piirilevyjen kanssa ilmoitettujen teknisten tietojen rajoissa. Vaihdettavien suuttimien järjestelmä mahdollistaa mukautumisen erityyppisiin BGA-komponentteihin.
Tärkeä huomautus: Tällä hetkellä tuote on loppuunmyyty. Suosittelemme tarkistamaan vaihtoehdot tai ottamaan yhteyttä tiimiimme henkilökohtaista neuvontaa varten.
- Kolmen itsenäisen alueen lämpötilan hallinta PID-järjestelmällä
- CCD-kamera juotosprosessin reaaliaikaiseen seurantaan
- Integroitu alipainepumppu ilman ulkoisia kaasulähteitä
- Jopa 40 lämpöprofiilin tallennus salasanasuojauksella
- Infrapunaesilämmitys ja kuumailmalämmittimet tarkkaan työskentelyyn
Asiakkaiden kysymykset ja vastaukset
Mikä on käyttöalueen lämpötila ja uunin lämpötilansäädön tarkkuus?
Uuni toimii tyypillisesti 100 °C:n ja 350 °C:n välillä, ja valmistajan mukaan suurin poikkeama on ±5 °C. Mikroprosessoriohjattu lämpötilansäätö mahdollistaa ennalta määritettyjen lämpöprofiilien käytön lead-free- ja leaded-juotospastojen kanssa, vaikka täydellä kuormalla tai voimakkaassa ilmavirrassa voi esiintyä pieniä poikkeamia.
Mitkä ovat tämän reflow-uunin sähkövaatimukset ja liitintyyppi?
Puhui T-962 V2.0 tarvitsee 220 V ±10 % AC -verkkosyötön (50 Hz), ja sen enimmäiskulutus lämmitysvaiheen aikana on 800 W. Laite käyttää tavallista eurooppalaista Schuko-verkkoliitintä. Muille jännitteille tai pistoketyypeille tarvitaan paikallisten määräysten mukainen sovitin/muunnos.
Mitä yleisiä ongelmia käytössä voi esiintyä ja miten ne ratkaistaan?
Yleisimpiä ongelmia ovat epätasaiset lämpötilat puutteellisen eristyksen vuoksi, juotospastan höyryistä johtuva haju sekä sisäisen puhaltimen viat. Termoanturi kannattaa tarkistaa säännöllisesti, jäämät puhdistaa, työtilan ilmanvaihtoa parantaa ja vian sattuessa ottaa yhteyttä jälleenmyyjään varaosia varten. Kylmien tai puutteellisten juotosten tarkistaminen voi vaatia lämpöprofiilin säätämistä.
Mitä säännöllistä huoltoa suositellaan uunin käyttöiän pidentämiseksi?
Uuni kannattaa puhdistaa sisältä jokaisen käytön jälkeen, jotta flux-jäämät poistuvat ja syövyttävien höyryjen kertyminen estyy; lisäksi puhaltimen ja kaapeleiden kunto tulee tarkistaa sekä lämpötila-asetus varmistaa puolen vuoden välein. Näiden vaiheiden noudattaminen parantaa kestävyyttä ja vähentää ennenaikaisten vikojen riskiä.
Mitkä Apple-laitteet ovat yhteensopivia I-Helicopterin kanssa ja miten yhteys muodostetaan?
I-Helicopter on yhteensopiva iPhone-, iPad- ja iPod Touch -laitteiden kanssa, joissa on 3,5 mm:n mini jack -liitäntä ja joihin voi asentaa I-Helicopter-sovelluksen App Storesta. Se ei ole yhteensopiva mallien kanssa, joissa ei ole tätä fyysistä liitintä (esimerkiksi iPhone 7:stä alkaen ilman jack-sovitinta). Yhteys muodostetaan liittämällä mukana tuleva lähetin laitteen 3,5 mm:n liitäntään.
Minkä kokoista PCB:tä Zhenxun ZX-D3 reballing-asema tukee?
Se tukee piirilevyjä, joiden enimmäiskoko on 500 x 300 mm.
Sisältyykö asemaan valvontajärjestelmä juotosprosessin aikana?
Kyllä, siinä on integroitu CCD-kamera juotoskuulien sulamisprosessin valvontaan.
Tarvitseeko alipainepumppu ulkoisia kaasulähteitä toimiakseen?
Ei, alipainepumppu on integroitu eikä vaadi ulkoisia kaasulähteitä.
Millaista lämpötilan hallintaa tämä asema käyttää?
Se käyttää K-tyypin termoparia ja suljetun piirin PID-ohjausta vakaaseen ja tarkkaan lämmitykseen.
Onko Zhenxun ZX-D3 reballing-asema tällä hetkellä saatavilla?
Tuote on tällä hetkellä loppuunmyyty, mutta voit tarkistaa vaihtoehdot tai ottaa yhteyttä tiimiimme lisätietoja varten.
