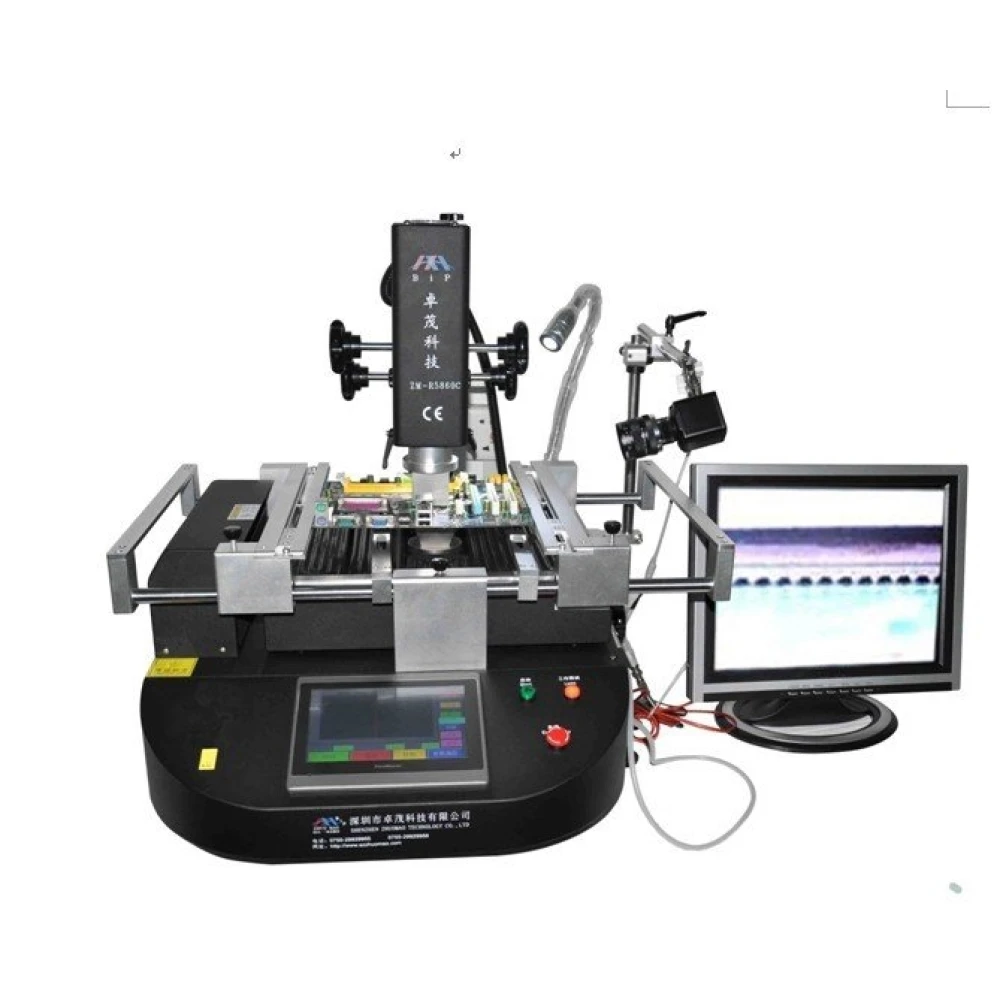

Zhuomao ZM-R5860C reballing-asema: tarkkuutta ja edistynyttä BGA-teknologiaa
Tuotemerkki: Zhuomao
Sis. ALV (Veroton: 1 900,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 2 261,76 € | -4% |
| 10+ | 2 214,64 € | -6% |
| 20+ | 2 120,40 € | -10% |
Zhuomao ZM-R5860C reballing-asema on ammattitason työkalu BGA-juotos- ja juotteenpoistotöihin, joissa vaaditaan suurta tarkkuutta ja tehokkuutta. Edistyksellisellä teknologialla varustettu laite helpottaa elektroniikkakomponenttien rework-työtä PCB-levyillä ja varmistaa optimaaliset sekä turvalliset tulokset.
Keskeiset ominaisuudet:
- Tarkka X-, Y- ja Z-akselien säätö: Lineaarisen liukujärjestelmän ansiosta asemointi onnistuu tarkasti ja nopeasti, mikä parantaa käsiteltävyyttä ja työn tarkkuutta.
- Korkearesoluutioinen kosketusnäyttö: Valmistettu Taiwanissa, PLC-ohjauksella, jonka avulla voidaan tallentaa useita lämpötilaprofiileja, käyttää salasanasuojausta ja analysoida lämpökäyriä välittömästi.
- Kolme toisistaan riippumatonta lämmitysaluetta: Kaksi kuumailmalämmitintä ja yksi infrapunalämmitin (IR) esilämmitykseen, lämpötilan hallinta ±3 °C sisällä. Ylempi lämmitin on vapaasti säädettävä, toinen liikkuu pystysuunnassa ja IR-lämmittimen tehoa voidaan säätää levyn tasaisen lämmityksen varmistamiseksi.
- 360° pyörivät kuumailmasuuttimet: Varustettu magneetilla helppoa asennusta ja vaihtoa varten, saatavilla myös räätälöityjä vaihtoehtoja.
- Tarkka K-tyypin termopari: Suljetun piirin lämpötilansäätöjärjestelmä automaattisella kompensaatiolla ja PLC-moduulilla tarkkaa ohjausta varten.
- V-uralla varustettu asemointijärjestelmä: Joustava PCB-tuki suojaa vääntymiseltä lämmityksen tai jäähdytyksen aikana ja sopii kaiken kokoisille BGA-paketeille.
- Tehokas ristivirtauspuhallin: Jäähdyttää levyn nopeasti tehokkuuden parantamiseksi. Sisältää integroidun tyhjiöpumpun ja imukynän nopeaan sirujen käsittelyyn.
- Hälytykset ja turvallisuus: Ilmoitus juotos- ja juotteenpoistoprosessien päättyessä, CE-sertifikaatti, hätäpysäytyspainike, automaattinen sammutus onnettomuuden sattuessa sekä kaksinkertainen ylikuumenemissuoja.
- CCD-näköjärjestelmä: Mahdollistaa tarkan visuaalisen seurannan sulamisprosessin aikana BGA-juotoksessa ja juotteenpoistossa.
Tekniset tiedot:
| Parametri | Tiedot |
|---|---|
| Kokonaisteho | 4800W |
| Ylempi lämmitin | 800W |
| Alemmat lämmittimet | Toinen lämmitin 1200W, kolmas IR-lämmitin 2700W |
| Sähkönsyöttö | AC220V ±10%, 50/60Hz |
| Mitat | 635 × 600 × 560 mm |
| Asemointi | V-ura ja säädettävä yleiskäyttöinen PCB-tuki |
| Lämpötilan hallinta | K-tyypin anturi, suljettu piiri, tarkkuus ±3°C |
| PCB:n enimmäiskoko | 410 × 370 mm |
| PCB:n vähimmäiskoko | 20 × 20 mm |
| Sähkömoduuli | Herkästi reagoiva lämpötilansäätömoduuli + kosketusnäyttö (Taiwan) + PLC Delta |
| Nettopaino | 50 kg |
Tyypilliset käyttökohteet:
Sopii erinomaisesti elektroniikkakorjaamoihin, kehityslaboratorioihin ja tuotantoympäristöihin, joissa tarvitaan BGA-sirujen korjausta tai reballingia PCB-levyillä. Edistynyt lämpötilanhallinta- ja asemointijärjestelmä mahdollistaa juotos- ja juotteenpoistotyöt suurella tarkkuudella ja minimoi komponenttivaurioiden riskin.
Yhteensopivuus: Yhteensopiva monenlaisten PCB-levykokojen ja BGA-pakettien kanssa säädettävän tuen ja usean lämmitysalueen itsenäisen lämpötilanhallinnan ansiosta.
Tuotteen tila: Tällä hetkellä loppu varastosta. Tarkista saatavuus asiakaspalvelustamme.
- Tarkka X-Y-Z-akselien säätö lineaarisella liukujärjestelmällä
- Korkearesoluutioinen kosketusnäyttö PLC-ohjauksella ja tallennettavilla profiileilla
- Kolme toisistaan riippumatonta lämmitysaluetta ±3 °C hallinnalla
- 360° pyörivät kuumailmasuuttimet magneetilla helppoa vaihtoa varten
- K-tyypin termopari suljetun piirin ohjauksella ja automaattisella kompensaatiolla
- V-urallinen tuki suojaa ja mahdollistaa yleiskäyttöisen PCB-säädön
- Ristivirtauspuhallin ja integroitu tyhjiöpumppu tehokkuutta varten
- Prosessihälytykset, CE-sertifikaatti ja kaksinkertainen ylikuumenemissuoja
- CCD-näköjärjestelmä visuaaliseen seurantaan juotossa ja juotteenpoistossa
- Kompaktit mitat ja 50 kg paino tuovat vakautta ja liikkuvuutta
Asiakkaiden kysymykset ja vastaukset
Mitä lämpö- ja säätötarkkuuksia lämmitysjärjestelmä voi taata ja mitkä ovat turvalliset käyttörajat?
Zm-R5860c-järjestelmä ohjaa lämpötilaa kolmella lämpöalueella ±3 °C:n toleranssilla prosessin aikana. Suositeltu yläraja kuumalle ilmalle on 400 °C, mikä soveltuu hyvin useimpiin lyijyttömiin juotoksiin. IR preheater on säädettävä ja auttaa ehkäisemään paikallista ylikuumenemista. On tärkeää noudattaa kullekin chipille ja juotokselle suositeltuja profiileja.
Mitä ennaltaehkäisevää huoltoa asema vaatii ja mitkä osat kuluvat todennäköisimmin?
Perushuoltoon kuuluu suuttimien ja suodattimien säännöllinen puhdistus, sähköliitäntöjen tarkistus sekä X-Y-Z-liikejärjestelmän tarkastus lian kertymisen estämiseksi. Suuttimet, ilmansuodattimet ja lämmityselementit voivat vaatia vaihtoa pitkäaikaisen käytön jälkeen. Zhuomao ja jälleenmyyjät tarjoavat yleensä varaosia.
Mitä etuja kosketusnäyttöohjaus tuo Zhuomao Zm-R5860c -asemassa verrattuna perinteisiin manuaalisiin ohjaimiin?
Korkearesoluutioinen kosketusnäyttö mahdollistaa useiden lämpötilaprofiilien tallentamisen, tarjoaa salasanasuojauksen ja helpottaa lämpökäyrien välitöntä analysointia. Tämä optimoi asetusten vaihdot, nopeuttaa toistuvia työnkulkuja ja vähentää inhimillisen virheen todennäköisyyttä verrattuna manuaaliseen käyttöön. Lisäksi ohjelmien digitaalinen tallennus on hyödyllistä standardoiduissa tuotantoprosesseissa.
Mitkä ovat Zm-R5860c-aseman mitat ja kokonaispaino, ja mitä pakkaukseen sisältyy?
Valmistajan mukaan aseman mitat ovat noin 740 mm pitkä x 670 mm leveä x 570 mm korkea ja arvioitu paino 70 kg. Pakkaukseen sisältyvät pääyksikkö, kuumailmasuuttimien sarja, peruslisävarusteet (kuten pinsetit ja tangot), käyttöohje ja virtakaapelit. Tarkka lista kannattaa varmistaa jälleenmyyjältä.
Minkä kokoisia ja tyyppisiä elektroniikkakomponentteja tai siruja asema pystyy käsittelemään hyväksyttävällä tarkkuudella?
Zhuomao Zm-R5860c pystyy käsittelemään laajaa valikoimaa BGA-, CSP-, QFP- ja SMD-komponentteja. Se tukee yleensä komponentteja noin 2 mm:stä jopa 410 x 370 mm:n levyihin, ja X-, Y- ja Z-säätö on erittäin tarkka. Tarkka minimi- ja maksimikoko voi riippua käytetyistä suuttimista ja kiinnikkeistä.
Mikä on Zhuomao ZM-R5860C reballing-aseman kokonaisteho?
Kokonaisteho on 4800W, ja se on jaettu kolmeen lämmitysalueeseen tehokasta lämpötilanhallintaa varten.
Minkä kokoisia PCB-levyjä tämä asema voi käsitellä?
Se voi käsitellä enintään 410×370 mm kokoisia PCB-levyjä, ja vähimmäiskoko on 20×20 mm.
Onko asemassa ylikuumenemissuoja?
Kyllä, siinä on kaksinkertainen ylikuumenemissuoja ja automaattinen sammutuslaite onnettomuuden sattuessa.
Voiko lämpötilaprofiileja tallentaa?
Kyllä, kosketusnäyttö ja PLC-ohjaus mahdollistavat useiden lämpötilaprofiiliryhmien tallentamisen eri prosesseja varten.
Mitä asemointijärjestelmiä laitteessa on?
Siinä on V-uralla varustettu järjestelmä ja säädettävä yleiskäyttöinen PCB-tuki, joka auttaa estämään PCB:n vääntymistä lämmityksen aikana.
