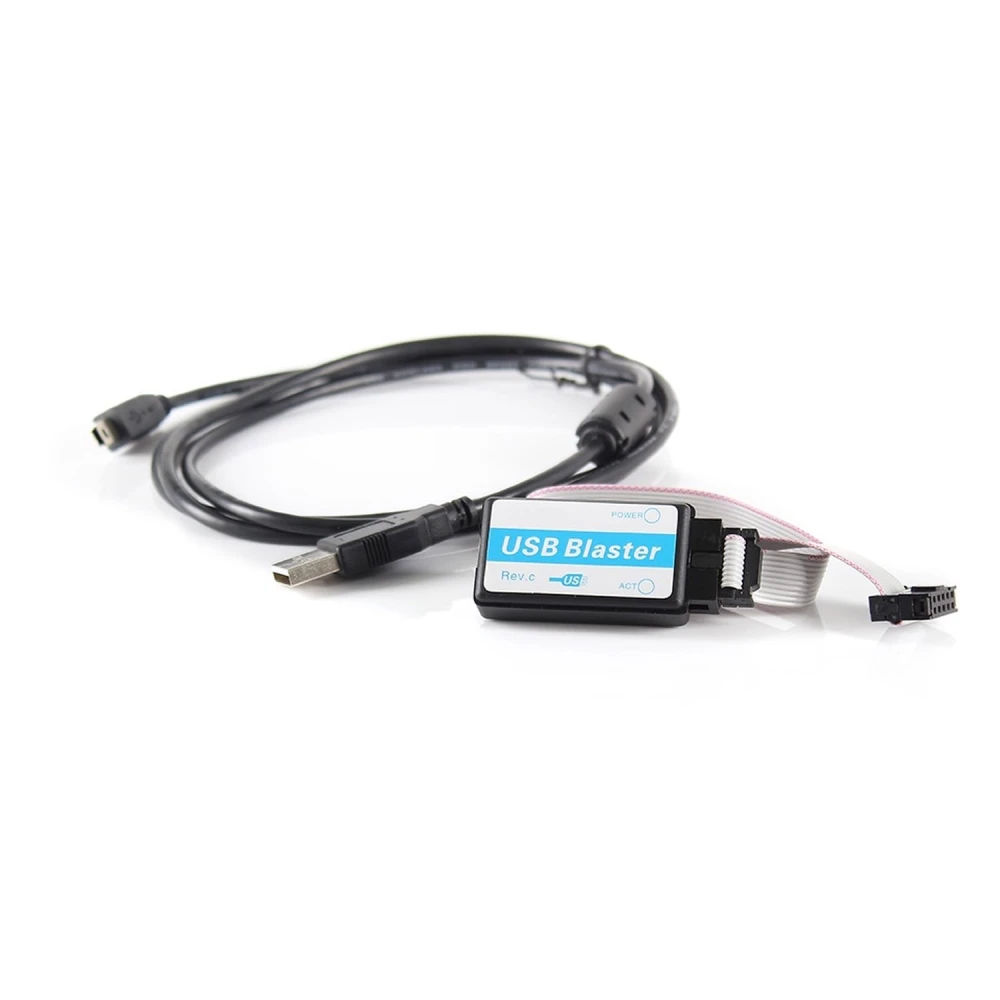

Yhteensopiva Altera USB Blaster -ohjelmointilaite + USB/JTAG-kaapelit CPLD FPGA:lle

Altera USB Blaster -ohjelmointilaite on olennainen työkalu Altera-merkkisten CPLD- ja FPGA-laitteiden ohjelmointiin ja vianetsintään. Laajan laiteyhteensopivuuden ansiosta tämä ohjelmointilaite helpottaa liitäntää USB:n ja JTAG:n kautta, mahdollistaen tehokkaan ja luotettavan ohjelmoinnin.

Yhteensopivuus:

• CPLD: MAX 3000A, 7000A, 7000B, 7000S, 9000, 9000A, II.
• FPGA: Stratix I/II/GX, Cyclone I/II/III, ACEX 1K, APEX II/20K/20KE/20KC, FLEX 10K/10KE/10KA/6000/8000, EPC S1/S4/S16/S64, EPC 1/4/8/16.

Laite tukee JTAG-, AS- ja PS-tiloja sekä mahdollistaa NiosII-ytimeen perustuvan vianetsinnän päivitetyn Rev.C-laiteohjelmiston avulla. Se on yhteensopiva Quartus II -ohjelmiston ja SignalTap II Logic Analyzerin kanssa, jotka ovat välttämättömiä työkaluja kehitykseen ja logiikka-analyysiin.

Keskeiset ominaisuudet:

• USB-liitäntä, jossa LED-tila- ja virranilmaisin käytön helpottamiseksi.
• Käyttöjännite 1–5.5 V, sopii monille Altera-laitteille.
• Kompakti koko 55x28x15 mm, ihanteellinen ahtaisiin tiloihin.

Pakkauksen sisältö:

• 1x USB Blaster
• 1x USB-kaapeli
• 1x 10-napainen JTAG-kaapeli

Suositeltu käyttö: Tämä ohjelmointilaite sopii erinomaisesti kehittäjille ja teknikoille, jotka työskentelevät Altera CPLD- ja FPGA-laitteiden kanssa, ja helpottaa integroitujen piirien ohjelmointia ja vianetsintää elektroniikka- ja edistyneen tietotekniikan projekteissa.

Tärkeä huomautus: Windows 7 -käyttäjien tulee ladata Quartus II -versio 10.1 tai uudempi varmistaakseen ohjelmointilaitteen yhteensopivuuden ja oikean toiminnan.

• Yhteensopiva Altera CPLD- ja FPGA-laitteiden kanssa, kuten MAX 3000A, Stratix, Cyclone, APEX ja FLEX.
• Tukee JTAG-, AS- ja PS-tiloja joustavaan ohjelmointiin.
• Mukana USB- ja JTAG-kaapelit välitöntä liitäntää varten.
• USB-liitäntä LED-tila- ja virranilmaisimella.
• Käyttöjännite 1–5.5 V, kompakti koko 55x28x15 mm.
• Yhteensopiva Quartus II -ohjelmiston ja SignalTap II Logic Analyzerin kanssa.
• Tukee NiosII-ytimen vianetsintää ja päivitettyä Rev.C-laiteohjelmistoa.
