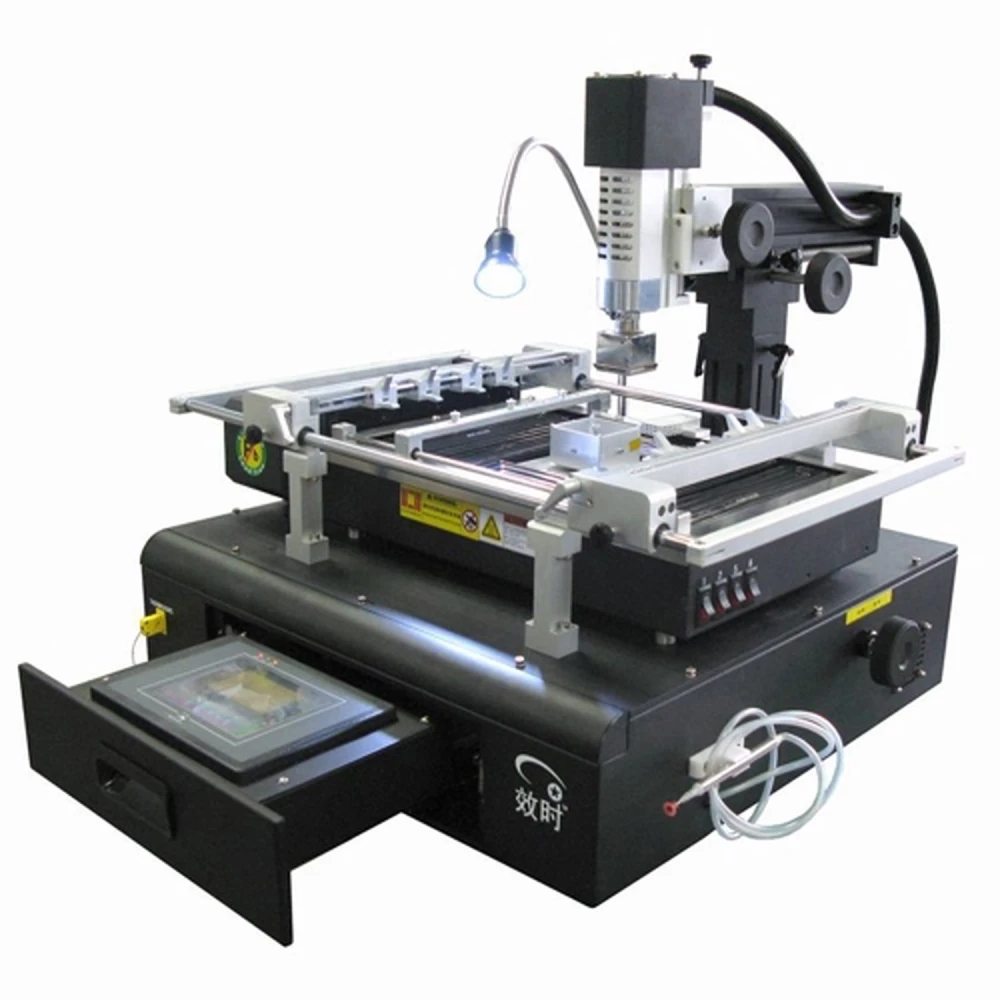

BGA-rework-asema Shuttle Star RW-B400C ammattijuotantaan
Tuotemerkki: Shuttle Star
Sis. ALV (Veroton: 1 600,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 904,64 € | -4% |
| 10+ | 1 864,96 € | -6% |
| 20+ | 1 785,60 € | -10% |
BGA-rework-asema Shuttle Star RW-B400C on ammattikäyttöön suunniteltu työkalu BGA-komponenttien juottamiseen ja juotosten poistoon suurella tarkkuudella ja hallinnalla. Tämä työasema tarjoaa kokonaisratkaisun elektroniikkakorjauksen teknikoille ja asiantuntijoille, jotka etsivät tehokkuutta ja turvallisuutta työprosesseihinsa.
Keskeiset ominaisuudet:
- Yhteensopivat PCB-mitat: 50×50 mm:stä 450×400 mm:iin, paksuus 0.5–4 mm, mikä mahdollistaa työskentelyn monenlaisten piirilevyjen kanssa.
- Työpöydän säätö: ±50 mm eteen/taakse ja ±200 mm vasemmalle/oikealle tarkkaa PCB:n sijoittelua varten.
- Lämpötilan hallinta: K-tyypin termoparilla suljetussa kierrossa, jotta lämpötila pysyy vakaana ja turvallisena.
- Lämmittimet: 2700W infrapunapreheateri, 600W yläpuolinen kuumailmalämmitin ja 800W alapuolinen kuumailmalämmitin, jotka varmistavat tasaisen ja hallitun lämmityksen.
- Kosketusnäyttö PLC-ohjauksella: mahdollistaa lämpötilakäyrien reaaliaikaisen tarkastelun ja jopa 200 lämpötilaprofiilin tallentamisen analysointia ja tarkkaa prosessien toistamista varten.
- Säädettävä ilmavirta: tuottaa korkealämpöisiä ilmavirtauksia erillisellä ohjauksella ylä- ja alalämmittimille, mikä parantaa reworkin turvallisuutta ja laatua.
- Mikrosäädettävät tuet: estävät BGA:n paikallisen painumisen juotosprosessin aikana.
- Jäähdytysjärjestelmä: tehokkaat ristivirtauspuhaltimet jäähdyttävät nopeasti alapuolisen lämmitysalueen.
- PCB:n asemointi: säädettävä tuki, johon voidaan asentaa erikoiskiinnittimiä eri levytyypeille, mikä helpottaa nopeaa ja turvallista sijoittelua.
- Hälytykset ja suojaus: ylä- ja alapuolen ylikuumenemissuoja sekä hälytyslaitteet.
- Toimitussisältö: viisi erikokoista suutinta, työkalulaatikko, kuusiokoloavainsarja, klipsi, harja, imusuutin, alumiinilevyt, lämpötilakaapelit, lämmönkestävä kangas ja käyttöohje.
Tyypilliset käyttökohteet:
- Elektroniikkalevyjen korjaus ja rework BGA-komponenteilla.
- Tarkka juottaminen ja juotosten poisto ammattielektroniikan korjaamoissa.
- Elektroniikkalaitteiden valmistus- ja huoltotyöt, joissa tarvitaan kehittynyttä lämpötilan ja ilmavirran hallintaa.
Yhteensopivuus ja vaatimukset:
- Yksivaiheinen 220V, 50/60Hz sähkösyöttö, teho 4.5KW.
- Yhteensopiva erilaisten PCB-levytyyppien kanssa määritellyissä mitoissa ja paksuuksissa.
Tämä Shuttle Star RW-B400C -rework-asema erottuu integroidulla, tilaa säästävällä rakenteellaan ja helppokäyttöisyydellään kosketusnäytön ja PLC-ohjauksen ansiosta. Sen kaksoislämmitysjärjestelmä ja suljettu lämpötilanhallinta takaavat turvalliset ja luotettavat prosessit, jotka sopivat erinomaisesti ammattimaisiin ympäristöihin, joissa laatu on olennaista.
Huom: Tällä hetkellä tuote on loppu varastosta. Vaihtoehdoista tai tiedusteluista ota yhteyttä asiakaspalveluumme.
- Yhteensopivat PCB-mitat: 50×50 mm–450×400 mm, paksuus 0.5–4 mm
- Lämpötilan hallinta K-tyypin termoparilla ja suljetulla kierrolla
- Lämmittimet: 2700W infrapunapreheateri, 600W yläpuolinen kuumailma, 800W alapuolinen kuumailma
- Kosketusnäyttö PLC-ohjauksella ja 200 lämpötilaprofiilin tallennus
- Säädettävä ilmavirta ylä- ja alalämmittimille
- Mikrosäädettävät tuet paikallisen painumisen estämiseksi
- Ristivirtauspuhaltimet nopeaan jäähdytykseen
- Säädettävä asemointi eri PCB-levytyypeille
- Hälytykset ja ylikuumenemissuoja molemmissa osissa
- Mukana suuttimet, työkalut, klipsi, harja, imusuutin ja käyttöohje
Asiakkaiden kysymykset ja vastaukset
Mitä PCB-kokoluokkia Shuttle Star RW-B400C -asema pystyy käsittelemään, ja mitkä ovat rajoitukset paksummille levyille?
Shuttle Star RW-B400C tukee PCB-levyjä, joiden mitat ovat 50 × 50 mm:stä 450 × 400 mm:iin ja paksuus 0,5 mm:stä 4 mm:iin. Jos levyt ylittävät nämä koko- tai paksuusparametrit, kiinnitys ja lämmitys eivät välttämättä ole optimaalisia, mikä voi heikentää uudelleentyöstön tehokkuutta.
Mitkä ovat lämpötilansäädön ja käyrien tallennuksen tärkeimmät edut verrattuna muihin BGA-asemamalleihin?
RW-B400C-malli tarjoaa K-tyypin termoparilla toteutetun suljetun säätöpiirin lämpötilanhallinnan ja mahdollistaa jopa 200 lämpötilakäyräryhmän tallennuksen, joissa on 8 ohjelmoitavaa lämmitys- ja ylläpitovaihetta. Tämä tarjoaa toistettavaa tarkkuutta, mikä on ihanteellista monimutkaisiin uudelleentyöstöihin, ja on selvä etu verrattuna perusasemiin, joissa on vain manuaalinen säätö tai ei profiilien tallennusta.
Mitä ennaltaehkäisevää huoltoa suositellaan aseman käyttöiän varmistamiseksi ja toistuvien vikojen välttämiseksi?
Suositellaan puhdistamaan esilämmitysalueen suodattimet ja tuulettimet säännöllisesti sekä tarkistamaan termoparien ja sähköliitäntöjen kunto. Lisäksi on tärkeää estää jäämien kertyminen kiinnitys- ja mekaanisiin ohjausjärjestelmiin. Lämmittimien silmämääräinen tarkastus ja ylikuumenemishälytysten toiminnan varmistaminen auttavat ehkäisemään odottamattomia pysähdyksiä.
Millä jännitteellä ja taajuudella laite toimii, ja onko erityishuomioita, jos se asennetaan alueille, joissa ei ole 220 V:n verkkoa?
RW-B400C toimii 220 V yksivaiheisella jännitteellä ja 50/60 Hz taajuudella, ja sen enimmäistehonkulutus on 4,5 kW. Jos se asennetaan alueille, joissa on eri jännite (esimerkiksi 110 V), tarvitaan sopiva tehomuuntaja sekä maadoituksen oikean kytkennän varmistus käyttöturvallisuuden takaamiseksi.
Missä tapauksissa RW-B400C on parempi valinta kuin infrapunavaihtoehdot tai pienemmän lämpötehon asemat?
RW-B400C soveltuu paremmin keskikokoisten tai suurten PCB-levyjen uudelleentyöstöön, kookkaisiin BGA-komponentteihin tai tilanteisiin, joissa lämpötoiston toistettavuus on kriittistä. Verrattuna pienempitehoisiin laitteisiin se tarjoaa tasaisemman lämmön ja paremman suojan ylikuumenemista vastaan, mikä vähentää PCB:n tai komponentin vaurioitumisriskiä.
Minkä kokoisia PCB-levyjä Shuttle Star RW-B400C tukee?
Se tukee PCB-levyjä, joiden mitat ovat 50×50 mm–450×400 mm ja paksuus 0.5–4 mm.
Millainen lämpötilan hallinta tässä rework-asemassa on?
Siinä käytetään K-tyypin termoparia suljetulla kierrolla tarkan ja vakaan lämpötilan ylläpitämiseksi.
Mitä tarvikkeita Shuttle Star RW-B400C sisältää?
Mukana on viisi erikokoista suutinta, työkalulaatikko, kuusiokoloavainsarja, klipsi, harja, imusuutin, alumiinilevyt, lämpötilakaapelit, lämmönkestävä kangas ja käyttöohje.
Onko Shuttle Star RW-B400C heti ostettavissa?
Tällä hetkellä tuote on loppu varastosta. Vaihtoehtojen tai saatavuuden selvittämiseksi kannattaa ottaa yhteyttä asiakaspalveluun.
Millainen sähkösyöttö tämä asema vaatii?
Se vaatii yksivaiheisen 220V, 50/60Hz sähkösyötön ja tehon 4.5KW.
