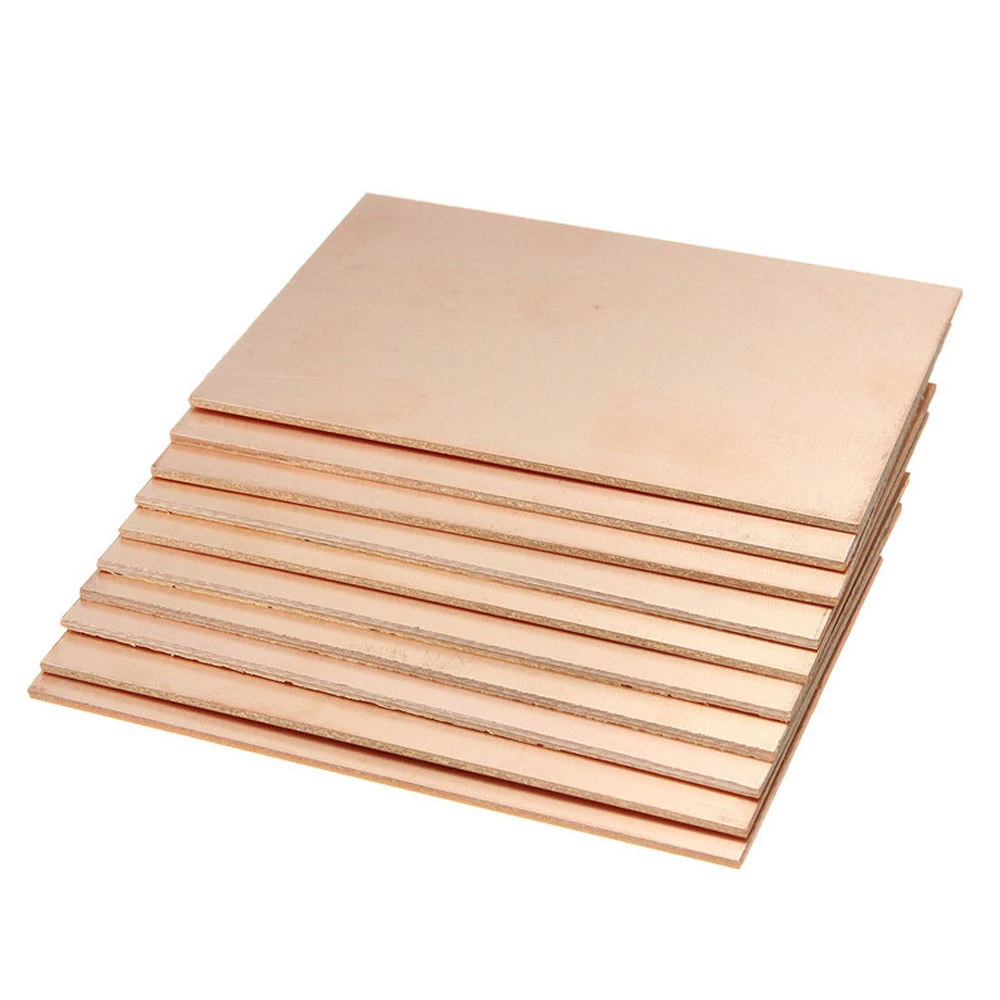

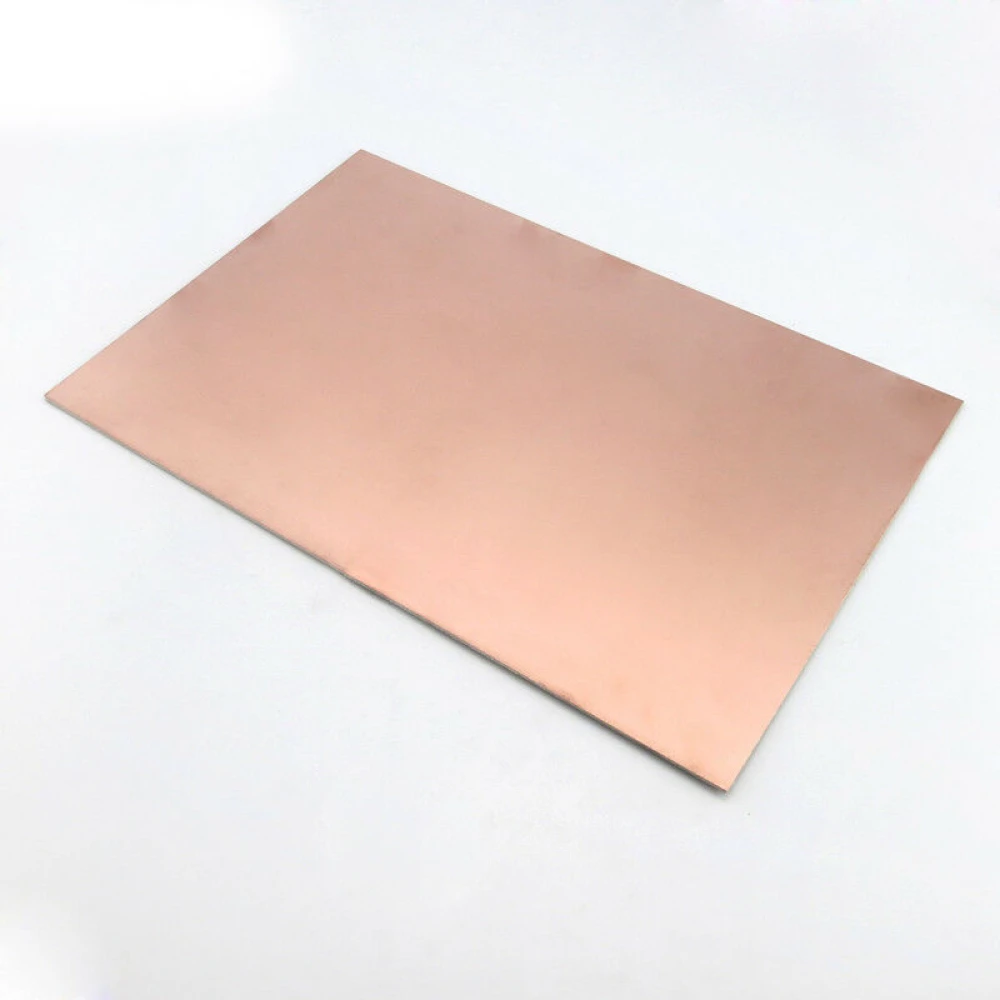

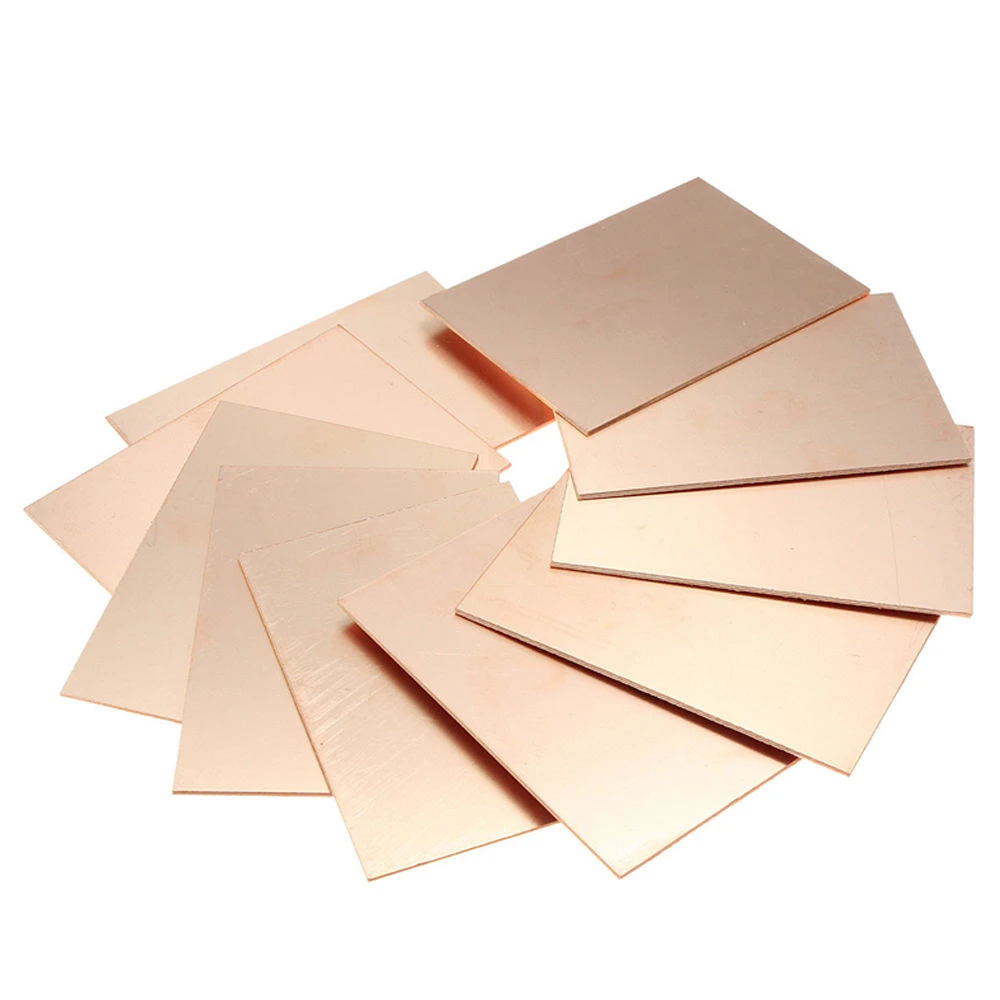

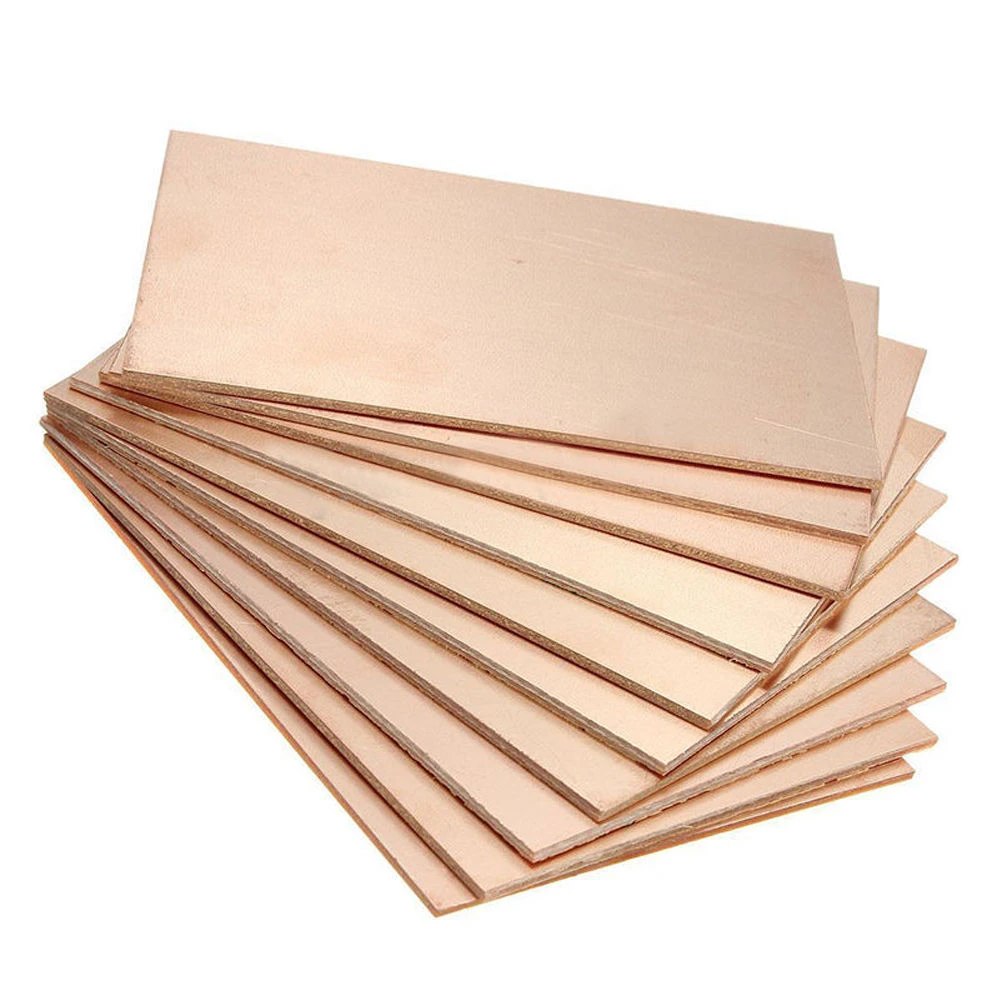

15x20cm yksipuolinen PCB-kuparilevy FR4-lasikuidusta DIY-projekteihin
Tuotemerkki: satkit
2,73€
Sis. ALV (Veroton: 2,20 €)
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita

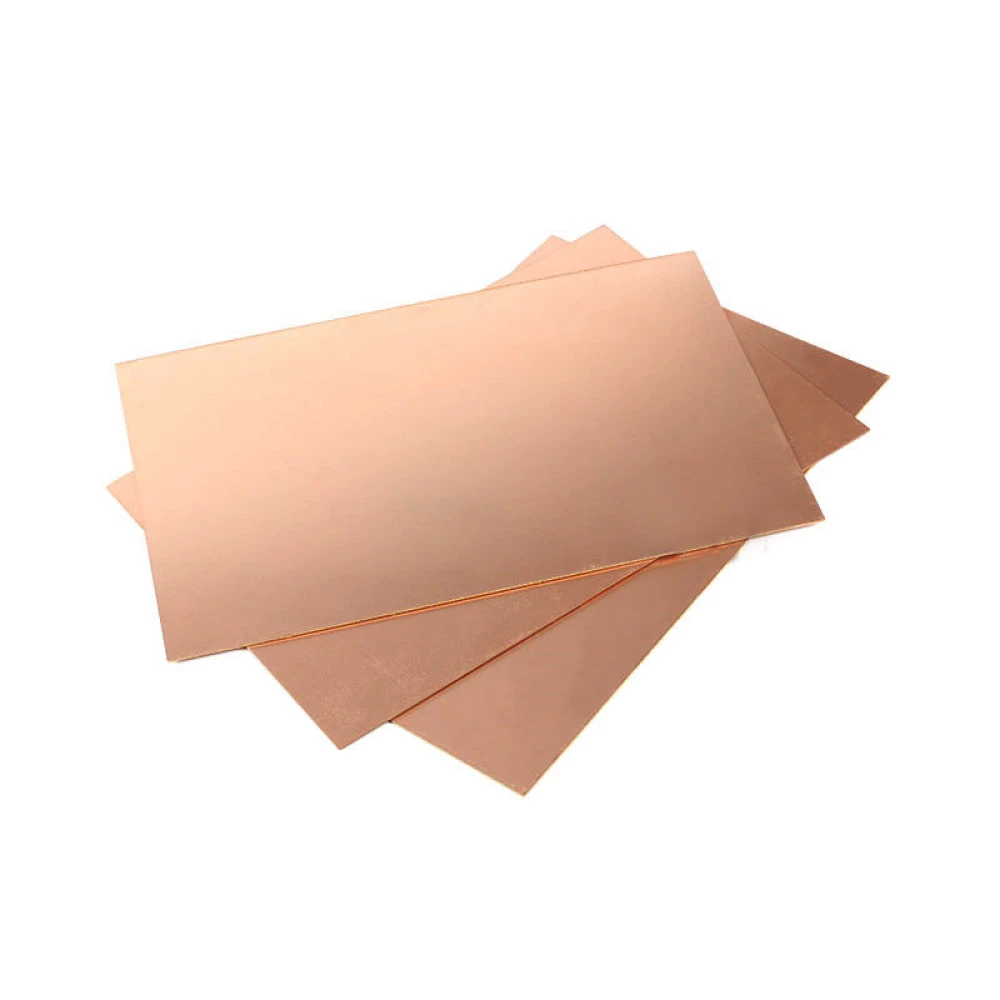

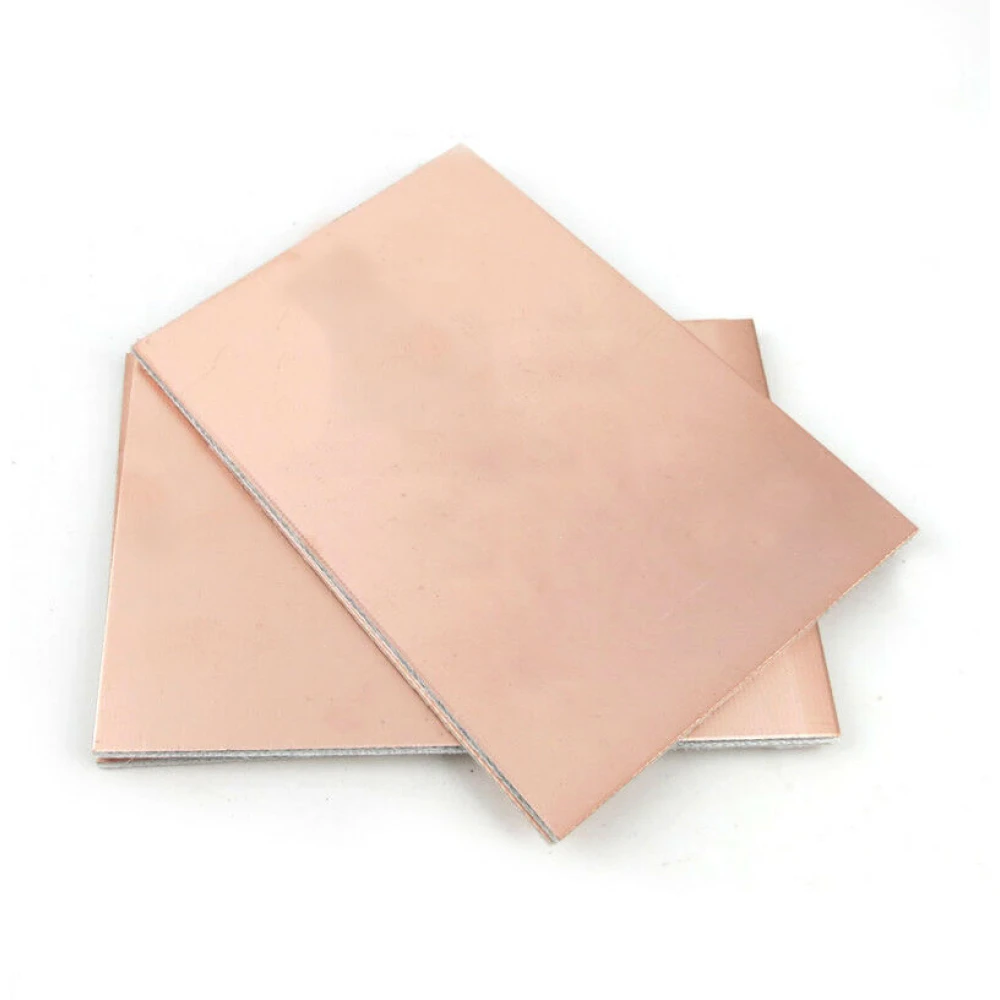

Placa PCB cobre 15x20cm una cara de satkit on FR4-lasikuidusta valmistettu laminoitu levy, joka on suunniteltu erityisesti piirilevyjen tekemiseen elektroniikan DIY-projekteissa. Tässä yksipuolisessa piirilevyssä on kuparipinnoite, joka helpottaa turvallisten ja kestävien sähköliitosten tekemistä.
Características principales:
- Material: FR4-lasikuitu, joka tunnetaan korkeasta mekaanisesta ja lämpöä kestävästä lujuudestaan.
- Tamaño: 15 x 20 cm, ihanteellinen keskikokoisiin projekteihin.

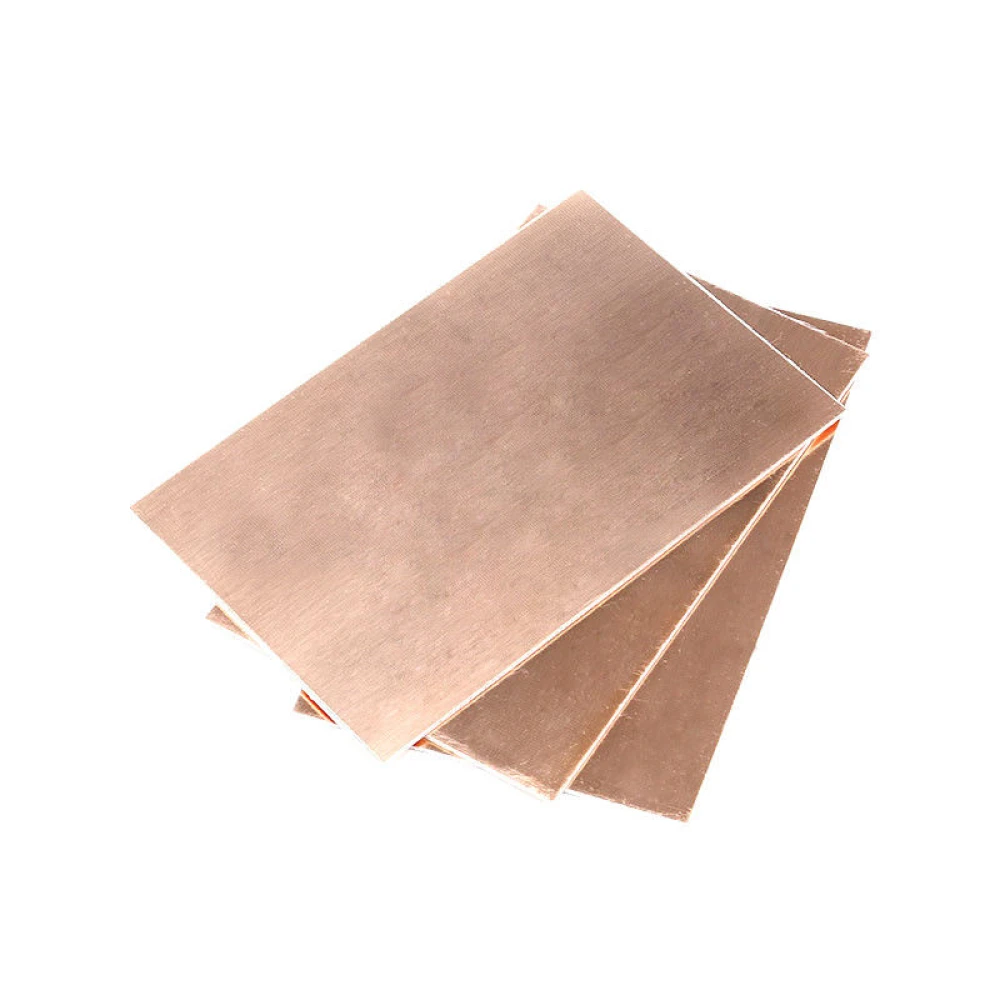

- Grosor: 1.5 mm, joka antaa levylle jäykkyyttä ja vakautta.

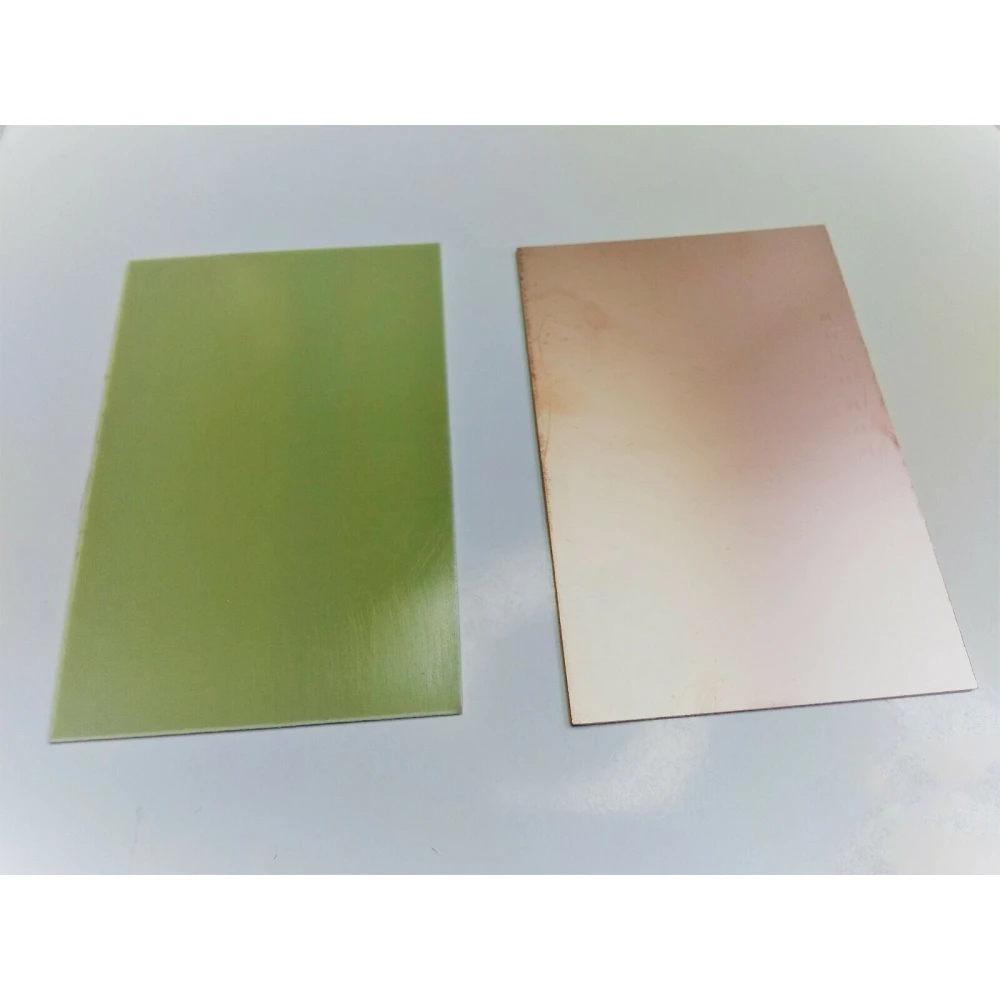

- Capas: Yksi kuparikerros, täydellinen yksinkertaisiin ja edullisiin piireihin.

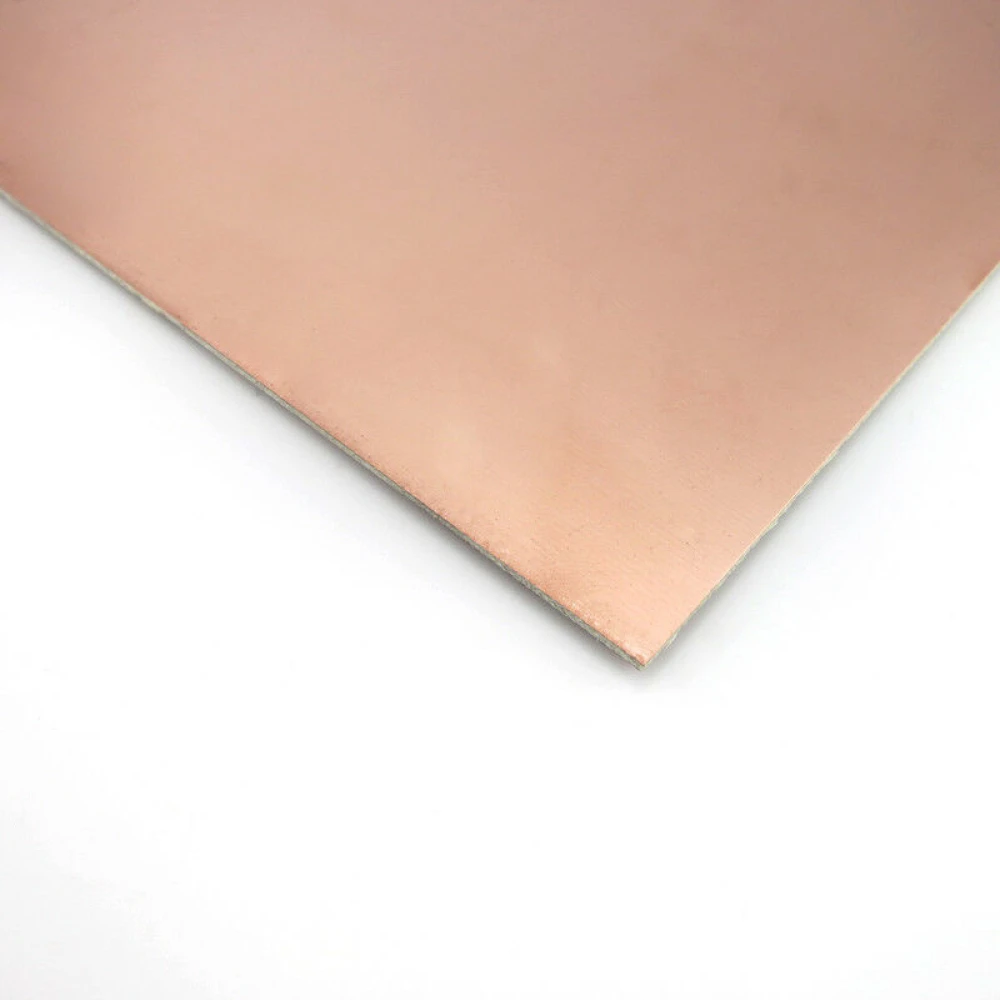

- Acabado: Kuparipinnoite erinomaisen sähkönjohtavuuden takaamiseksi.
Usos y aplicaciones:
Tämä PCB-levy sopii erinomaisesti harrastajille ja ammattilaisille, jotka haluavat valmistaa omia piirilevyjään elektroniikkaprojekteihin, prototyyppeihin tai korjauksiin. Sen koko ja ominaisuudet tekevät siitä sopivan elektroniikkalaitteisiin, opetuskokeiluihin ja DIY-kehitykseen.
Compatibilidad:
Yhteensopiva tavallisten PCB-levyjen syövytys- ja juotostekniikoiden kanssa. Sitä voidaan käyttää tavallisten elektroniikkakomponenttien kanssa pinta-asennukseen tai läpivientiasennukseen, kunhan suunnittelu on yksipuolinen.
satkitin avulla saat luotettavan tuotteen, joka täyttää DIY-elektroniikan laatuvaatimukset. Hyödynnä tämä 15x20cm yksipuolinen PCB-kuparilevy ja tee räätälöityjä piirejä helposti ja tarkasti.
- Kestävä ja pitkäikäinen FR4-lasikuitumateriaali
- 15 x 20 cm koko keskikokoisiin projekteihin
- 1.5 mm paksuus tuo levylle jäykkyyttä
- Yksipuolinen kuparipinnoite hyvää johtavuutta varten
- Sopii DIY-projekteihin ja elektroniikan prototyyppeihin
Asiakkaiden kysymykset ja vastaukset
Mitä etuja on valita FR4-lasikuituinen, yksipuolinen kuparipinta verrattuna esimerkiksi bakeliittiin?
FR4-lasikuitulevy tarjoaa paremman mekaanisen kestävyyden, suuremman lämmönsietokyvyn ja vähäisemmän kosteuden imeytymisen kuin bakeliitti. Tämä parantaa luotettavuutta prototyypeissä ja piireissä, jotka altistuvat kohtalaisen vaativille olosuhteille. Bakeliitti voi kuitenkin riittää edullisissa kokoonpanoissa ja vähemmän vaativissa sähköisissä tarpeissa.
Mikä on kuparin ja FR4:n tarkka paksuus tällä levyllä, ja miten se vaikuttaa virrankantokykyyn?
Näiden levyjen kuparin vakiopaksuus on yleensä 35 µm (1 oz/ft²), vaikka se voi vaihdella eräkohtaisesti. FR4:n paksuus on 1,5 mm. 35 µm kupari mahdollistaa tyypillisesti jopa 2–3 A virran kuljettamisen leveällä johtimella ilman ylikuumenemista, kunhan johtimen mitoitus sen sallii. Suuremmille virroille tai lämmönpoistoon tarvitaan tarkempi analyysi.
Voiko levyn leikata ja porata helposti eri kokoisiin ja muotoisiin projekteihin?
Kyllä, levy voidaan leikata käsisahalla tai pyörivällä työkalulla ja porata FR4:lle tarkoitetuilla kovametalliterillä. Hengityssuojaimen käyttö on tarpeen, sillä lasikuitupöly on ärsyttävää. 15 cm x 20 cm -mitoissa sallittu toleranssi on noin ±0,5 mm.
Onko tähän materiaaliin sovellettavissa jokin turvallisuusnormi tai luokitus PCB-materiaalina?
PCB:issä käytetty FR4-materiaali täyttää yleensä UL94-V0-palonkestävyysnormin, mikä tarkoittaa, että se sammuu itsestään, kun syttymislähde poistetaan. On kuitenkin varmistettava valmistajalta, onko tällä nimenomaisella levyllä UL-sertifiointi. Se ei sovellu korkeajännitesovelluksiin eikä yli 130 °C lämpötiloihin.
Mitä käytäntöjä suositellaan levyn käyttöiän pidentämiseksi ja paljaan kuparin hapettumisen estämiseksi ennen tinauksta?
Levyä suositellaan käsittelemään hansikkailla sormenjälkien välttämiseksi ja säilyttämään kuivassa paikassa kaukana syövyttävistä aineista. Jos levyä ei käytetä heti, ohut kerros fluxia tai suojalakkaa kuparin päällä voi vähentää hapettumista. Tinaus- tai juotosvaiheen tekeminen pian syövytyksen jälkeen varmistaa paremman tartunnan.
Mitä materiaalia tässä PCB-levyssä käytetään?
Levy on valmistettu FR4-lasikuidusta, joka tunnetaan kestävyydestään ja pitkäikäisyydestään.
Mikä on levyn koko ja paksuus?
Levy on 15 x 20 cm ja sen paksuus on 1.5 mm.
Onko levy yksi- vai kaksipuolinen?
Se on yksipuolinen piirilevy, jossa on kuparipinnoite.
Mihin projekteihin tämä levy sopii?
Se sopii DIY-projekteihin, prototyyppeihin ja elektroniikkakorjauksiin, joissa tarvitaan yksipuolista levyä.
Sopiiko se tavallisiin syövytys- ja juotostekniikoihin?
Kyllä, se on yhteensopiva PCB-levyjen tavallisten syövytys- ja juotostekniikoiden kanssa.
