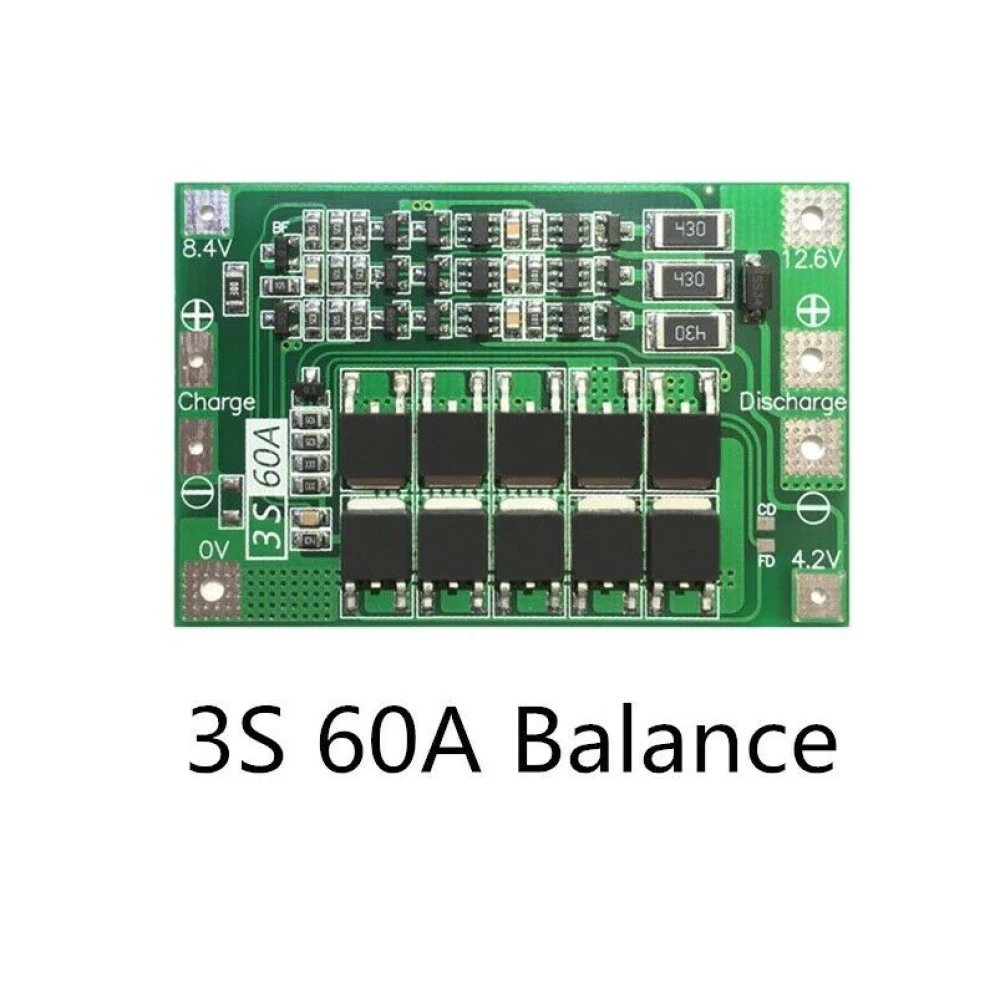

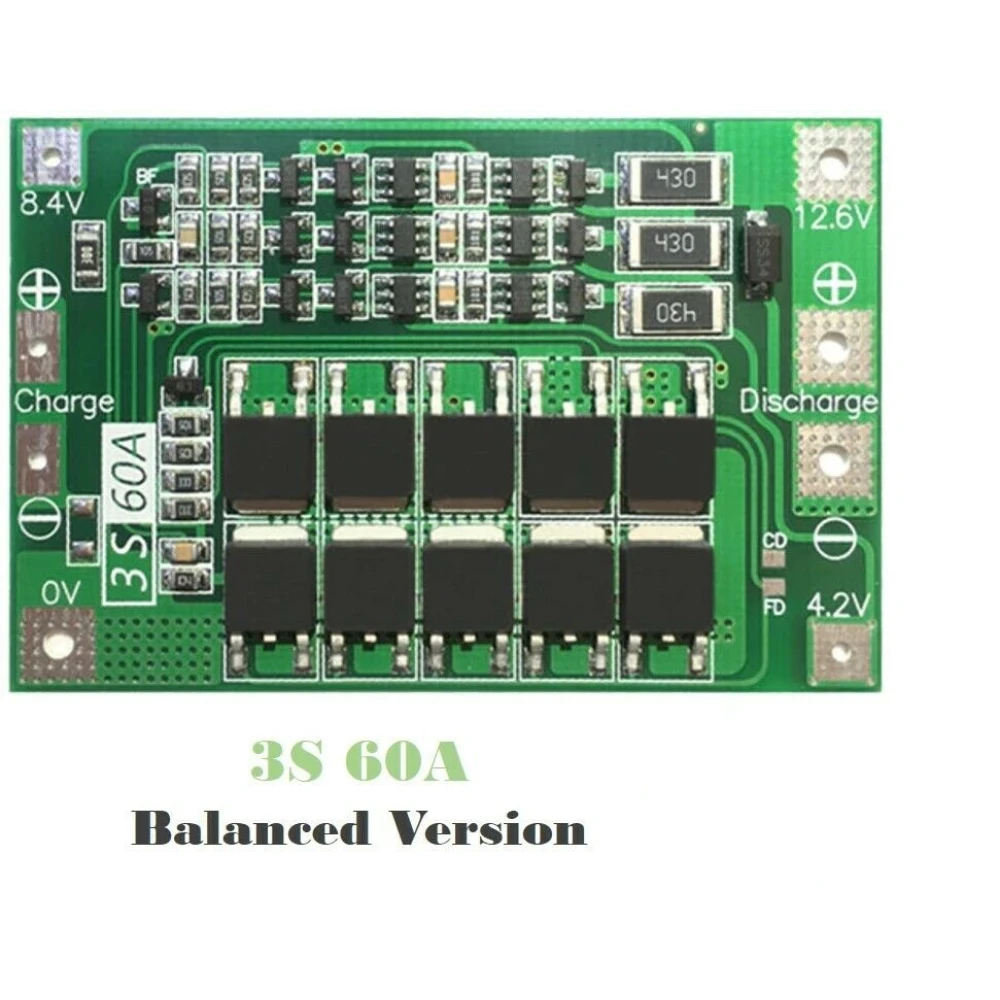

Tasapainotettu PCB-suojalevy 3S 60A litiumakulle
Tämä suojalevy on suunniteltu litiumakuille 3S-konfiguraatiossa (kolme kennoa sarjassa), ja sen jatkuva enimmäispurkuvirta on 60A sekä tasapainotettu lataustoiminto. Se on ihanteellinen ratkaisu 18650-, 26650- ja litiumpolymeeriakkujen suojaamiseen ja suorituskyvyn optimointiin.
Keskeiset ominaisuudet:
- Nimellisjännite: 3.7V per kenno, täyteen ladattuna 4.2V.
- Latausjännite: 12.6V–13.6V kolmelle sarjaan kytketylle kennolle.
- Jatkuva enimmäispurkuvirta: 60A (suositellaan pienentämään, jos jäähdytys on riittämätön).
- Jatkuva enimmäislatausvirta: 15A.
- Materiaali: Korkealaatuinen PCB, vihreä.
- Mitat: 41 x 62 x 3.4 mm.
- Tasapainotettu toiminto: ylläpitää kennojen lataustasapainoa akun käyttöiän pidentämiseksi.
Tyypilliset käyttökohteet:
- Ihanteellinen sähköporiin, joiden käynnistysvirta on alle 120A ja teho alle 260W.
- Käyttö tavallisissa ladattavissa 18650-, 26650- ja litiumpolymeeriakuissa.
- Suojaus ylilatausta, ylipurkautumista ja oikosulkuja vastaan 3S-akkujärjestelmissä.
Lisätekniset tiedot:
- On käytettävä akkuja, joiden purkuteho on 15C-20C (kolme akkua) tai 10C-15C (kuusi akkua) onnistuneen käynnistyksen varmistamiseksi.

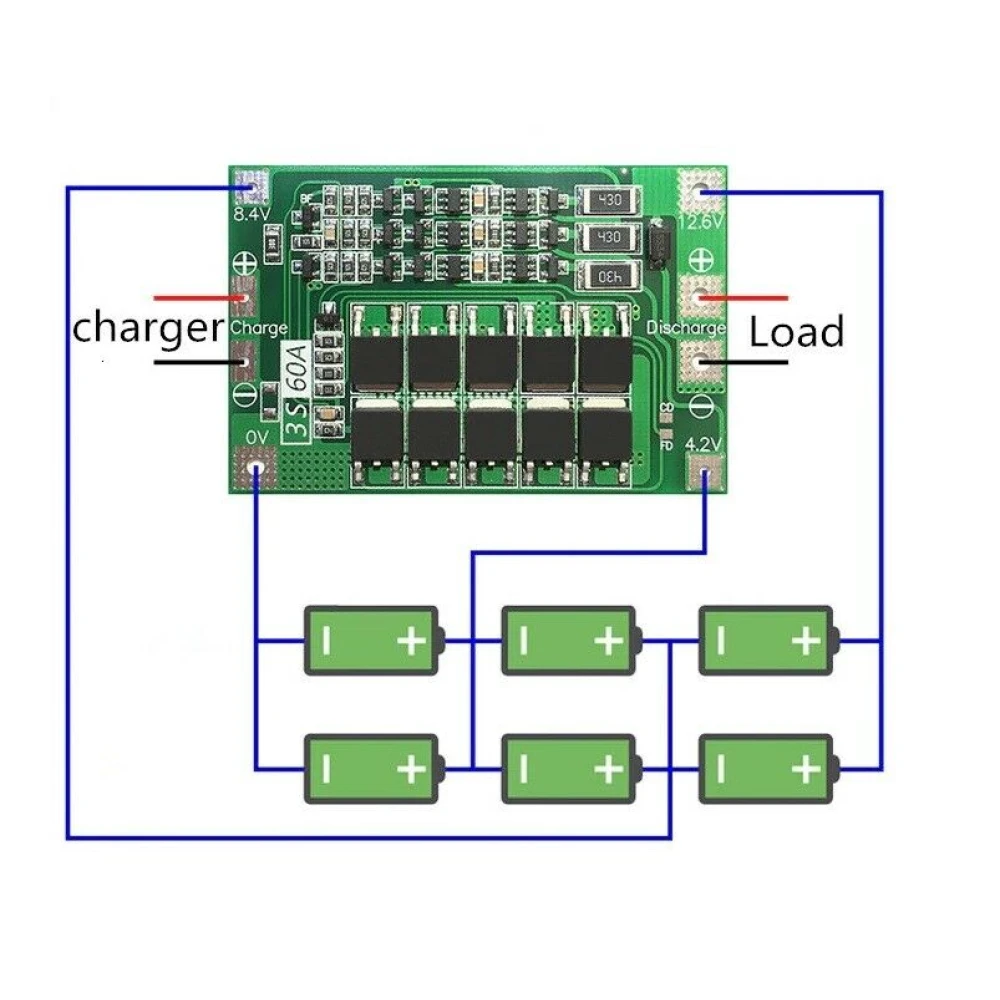

- Johdotuskaaviota on noudatettava: 0V, 4.2V, 8.4V, 12.6V, 16.8V vaurioiden välttämiseksi.
- Moottorin positiivisten ja negatiivisten liittimien väliin suositellaan kytkettäväksi ei-polaarinen kondensaattori (10uF-100uF, >25V) käänteisten piikkien välttämiseksi.
- Sarjaan kytketyissä akuissa on varmistettava, että jokaisella ryhmällä on sama jännite ennen yhteiskäyttöä.
Pakkauksen sisältö:
- 1 x Tasapainotettu PCB-suojalevy 3S 60A litiumakulle.
Tämä suojalevy on olennainen komponentti niille, jotka haluavat suojata litiumakkujaan ja parantaa niiden suorituskykyä ja turvallisuutta elektroniikka- ja sähkötyökaluissa.
- Nimellisjännite 3.7V per kenno, täysi jännite 4.2V
- Jatkuva purkuvirta jopa 60A
- Jatkuva latausvirta jopa 15A
- Yhteensopiva 18650-, 26650- ja litiumpolymeeriakkujen kanssa
- Kompaktit mitat: 41x62x3.4 mm
- Tasapainotettu lataustoiminto pidempää käyttöikää varten
- Sopii sähköporiin, joiden teho on alle 260W
- Korkealaatuinen PCB-materiaali, vihreä
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat tämän tuotteen tarkat mitat, paino ja pakkauksen sisältö?
Levy on 41 mm x 62 mm x 3.4 mm, valmistettu vihreästä PCB:stä, ja pakkauksessa toimitetaan yksi kappale. Tämän kokoisen PCB:n tyypillinen paino on alle 25 g, vaikka se voi vaihdella hieman valmistajasta riippuen.
Mikä on suositeltu enimmäisvirta ja käyttölämpötila-alue vaurioiden välttämiseksi?
Levy sallii enintään 60 A jatkuvan purkuvirran ja 15 A jatkuvan latausvirran. Ympäristöissä, joissa jäähdytys on riittämätön, näitä arvoja ei suositella ylittämään. PCB-levyjen tyypillinen käyttöalue on 0 °C–60 °C; tämän alueen ulkopuolella käyttö voi heikentää suojausta.
Mitä varotoimia tai yleisiä ongelmia on huomioitava turvallisessa asennuksessa, ja mitä standardeja tämä tuote täyttää?
On erittäin tärkeää noudattaa kytkentäkaaviota ja välttää tahallisia oikosulkuja. Moottoria kytkettäessä suositellaan lisäämään liittimien väliin polarisoimaton kondensaattori (≥25 V, 10–100 µF) käänteisten piikkien suodattamiseksi. Vaikka tuote täyttää tyypilliset litiumakkujen suojatoiminnot, tiettyä kansainvälisten standardien (kuten IEC 62133) noudattamista ei ole ilmoitettu, joten kriittisissä teollisuussovelluksissa lisävaatimukset on tarkistettava.
Minkä tyyppisille akuille tämä suojalevy sopii?
Se sopii 3S-litiumakuille, mukaan lukien 18650-, 26650- ja litiumpolymeeriakut.
Mikä on tämän levyn suurin purkuvirta?
Levy kestää enintään 60A:n jatkuvan purkuvirran, ja sitä suositellaan pienennettäväksi, jos jäähdytys on riittämätön.
Mitä tasapainotettu versio tekee?
Tasapainotettu toiminto pitää kennojen lataustason tasapainossa, jotta ylilataus vältetään ja akun käyttöikä pitenee.
Voinko käyttää tätä levyä sähköporissa?
Kyllä, se sopii sähköporiin, joiden käynnistysvirta on alle 120A ja teho alle 260W.
Mitä pitää huomioida, kun akut kytketään sarjaan tämän levyn kanssa?
On varmistettava, että jokaisen akkuryhmän jännite on sama, ja vältettävä oikosulkuja noudattamalla annettua johdotuskaaviota.
Kirjoita asiakasarvostelu
Asiakkaat, jotka ostivat tämän tuotteen, ostivat myös
Viimeksi katsomasi tuotteet
-10%

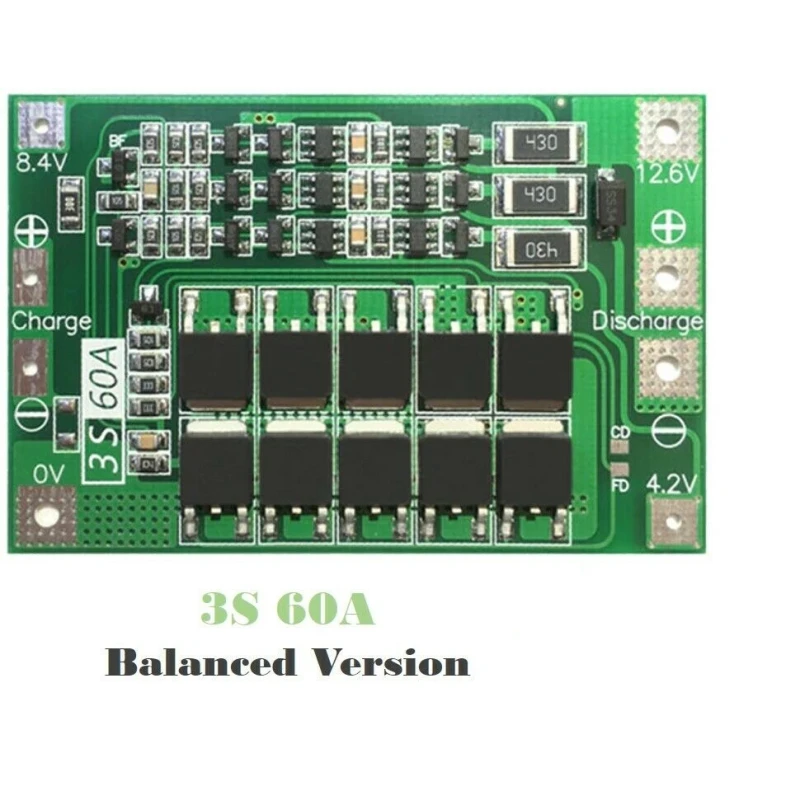

Tasapainotettu PCB-suojalevy 3S 60A litiumakulle
