PCB-suojalevy 3S 60A litiumakulle, parannettu versio
Tuotemerkki: satkit
3,72€
Sis. ALV (Veroton: 3,00 €)
Varastossa - Lähetetään heti
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita

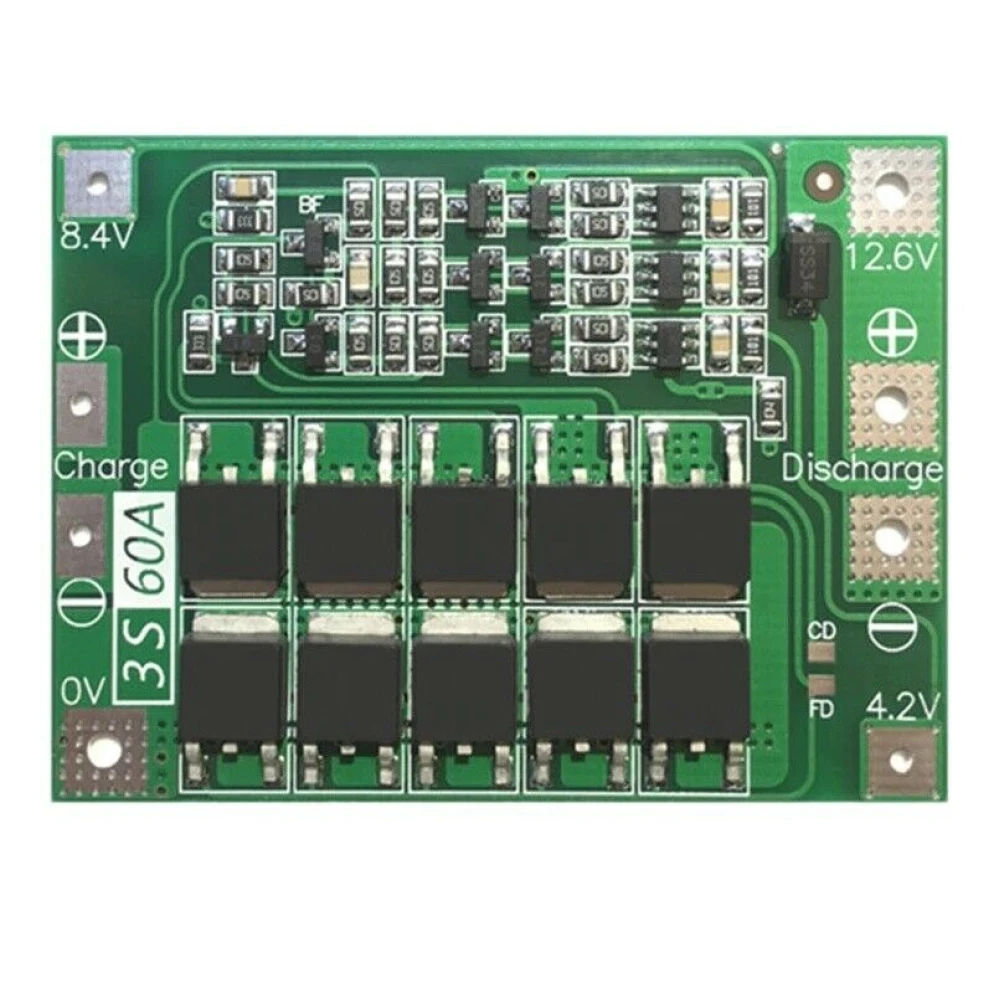

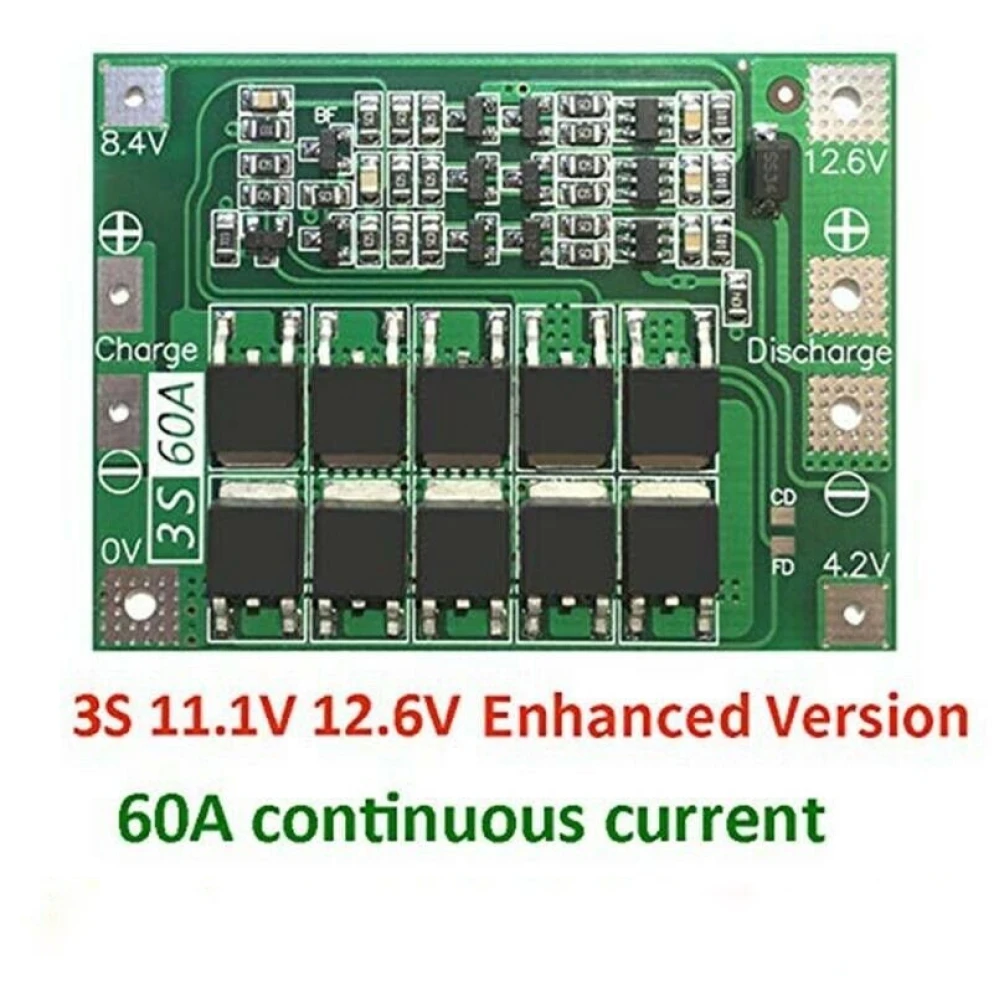

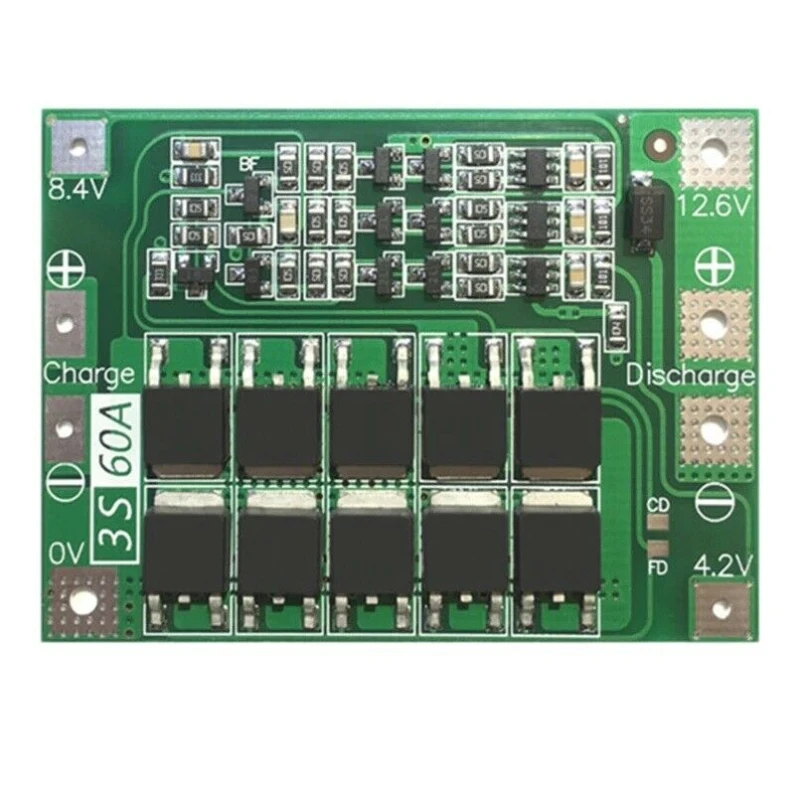

PCB-suojalevy 3S 60A litiumakulle - Parannettu versio
Tämä PCB-suojalevy on suunniteltu erityisesti 3S-kokoonpanon litiumakuille, ja se tarjoaa enintään 60A jatkuvan purkausvirran. Se sopii erinomaisesti 18650- ja 26650-litiumakuille sekä litiumpolymeeriakuille, varmistaen turvallisen ja tehokkaan toiminnan.
Keskeiset ominaisuudet
- Nimellisjännite: 3,7V per kenno, enimmäislatausjännite 4,2V.
- Kokonaislatausjännite: 12,6V - 13,6V kolmelle sarjaan kytketylle kennolle.
- Jatkuva purkausvirta: Jopa 60A, mutta virtaa suositellaan pienennettäväksi, jos jäähdytys on riittämätön.
- Materiaali: Korkealaatuinen PCB, vihreä väri.
- Mitat: 41 x 55 x 3.4 mm, kompakti ja helppo integroida.
Tekniset tiedot
- Yhteensopiva 15C-20C tehoakkujen kanssa (vähintään kolme akkua) tai 10C-15C akkujen kanssa (vähintään kuusi akkua) onnistunutta käynnistystä varten.

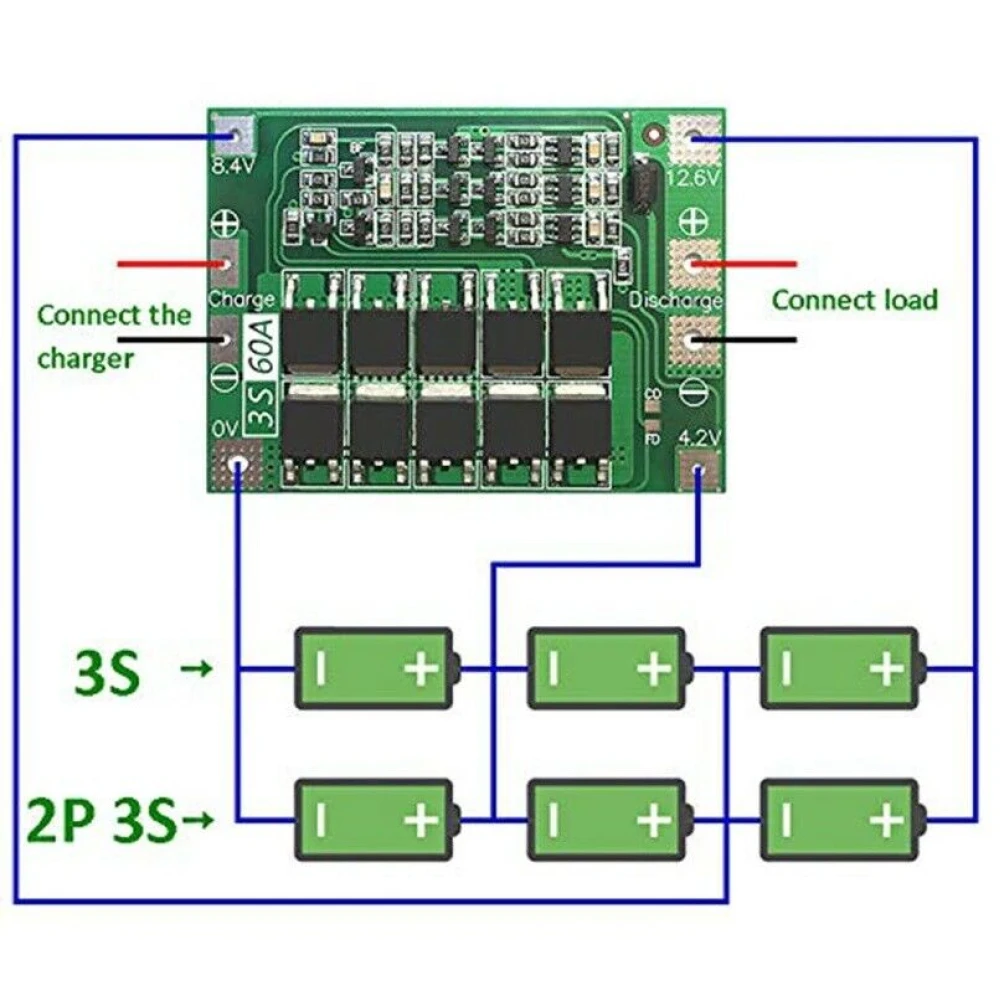

- Johdotuskaaviota on noudatettava tarkasti: 0V, 4,2V, 8,4V, 12,6V, 16,8V oikosulkujen välttämiseksi.
- Suositellaan kytkemään ei-polaarinen kondensaattori (10uF-100uF, jännite yli 25V) moottorin positiivisen ja negatiivisen liittimen väliin käänteisten piikkien estämiseksi latauksen aikana.
- Kun kyseessä on neljän akkuryhmän sarjakytkentä, varmista että kunkin ryhmän jännite on sama; muuten lataa jokainen akku erikseen ennen sarjakäyttöä.
Tyypilliset käyttökohteet
Tämä levy sopii erinomaisesti litiumakkujen suojaamiseen suurivirtaisissa sovelluksissa, kuten sähköajoneuvoissa, sähkötyökaluissa, energian varastointijärjestelmissä ja muissa laitteissa, jotka vaativat luotettavaa suojaa 3S-akuilla.
Yhteensopivuus
Yhteensopiva 18650- ja 26650-litiumakkujen sekä litiumpolymeeriakkujen kanssa, kun ne on kytketty 3S-kokoonpanoon (kolme kennoa sarjassa). Ei yhteensopiva muiden kuin 3S-kokoonpanojen kanssa.
Pakkauksen sisältö
- 1 x PCB-suojalevy 3S 60A parannettu versio litiumakulle.
- Parannettu versio 3S-litiumakkujen suojaamiseen
- Enintään 60A jatkuva purkausvirta
- Yhteensopiva 18650-, 26650- ja litiumpolymeeriakkujen kanssa
- Nimellisjännite 3,7V per kenno, kokonaislataus 12,6V - 13,6V
- Kompaktit mitat 41x55x3.4mm helppoon asennukseen
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat levyn mitat ja paino, ja mitä pakkaus sisältää tarkalleen?
Levy on 41 mm x 55 mm x 3.4 mm. Tyypillinen paino on valmistajasta riippuen 8–12 g. Pakkaus sisältää yhden kappaleen PCB 3S 60A -levyn parannetun version, ilman kaapeleita tai lisävarusteita.
Onko asennuksessa tai juottamisessa 3S-akkuun erityisiä vaatimuksia?
Kyllä, liittimet on juotettava kytkentäkaavion mukaisesti: 0V, 4.2V, 8.4V ja 12.6V, ja vahingossa syntyvät oikosulut on vältettävä. Optimaalisen käynnistyksen varmistamiseksi suositellaan vähintään 15C–20C tehoakkuja (kolme kappaletta) tai 10C–15C akkuja (kuusi kappaletta rinnakkain). 25 V / 10–100 µF polarisoimaton kondensaattori lähdössä voi olla suositeltava käänteisten piikkien varalta.
Mikä on levyn suurin purku- ja latausvirta sekä sen lämpö- tai turvallisuusrajat?
Levy kestää enintään 60 A jatkuvan purkuvirran järjestelmissä, joissa on riittävä jäähdytys. Riittämättömän ilmanvaihdon tapauksessa se voi kuumentua liikaa, joten jatkuvaa virtaa ei suositella nostettavaksi yli 40–45 A:n suljetuissa tiloissa. Turvallinen käyttöalue on 0–60 °C. Näiden rajojen ylittäminen voi laukaista lämpösuojauksen tai heikentää käyttöikää.
Minkä tyyppisten akkujen kanssa tämä suojalevy on yhteensopiva?
Se on yhteensopiva 3S-litiumakkujen kanssa, mukaan lukien 18650- ja 26650-mallit sekä litiumpolymeeriakut.
Mikä on tämän suojalevyn suurin sallittu virta?
Levy tukee enintään 60A jatkuvaa purkausvirtaa, mutta virtaa suositellaan pienennettäväksi, jos jäähdytys on riittämätön.
Voinko käyttää tätä levyä yli 3 kennon sarjakytkennässä?
Ei, tämä levy on suunniteltu erityisesti 3 kennon sarjakytkentään (3S). Useammille kennoille tarvitaan toisenlainen levy.
Mitä varotoimia minun tulisi ottaa huomioon asennuksessa?
Oikeaa johdotuskaaviota on noudatettava ja oikosulut on vältettävä. Lisäksi suositellaan ei-polaarisen kondensaattorin kytkemistä käänteisten piikkien estämiseksi latauksen aikana.
Sisältyykö pakkaukseen muita lisävarusteita?
Pakkaus sisältää ainoastaan 1 x PCB-suojalevy 3S 60A parannettu versio litiumakulle.
