4S 40A litiumakun suojapiiri PCB, parannettu versio
Tuotemerkki: satkit
Tallenna 4% Oli: 4,09 €
3,94€
Sis. ALV (Veroton: 3,18 €)
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita

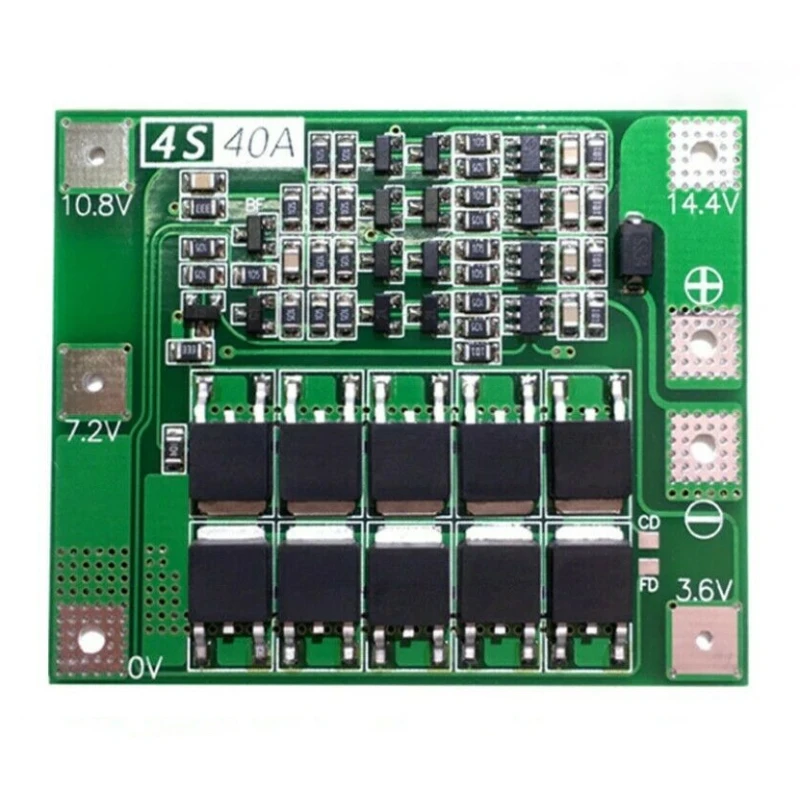

4S 40A litiumakun suojapiiri PCB, parannettu versio
Tämä suojapiiri on suunniteltu 4S-rakenteen litiumakuille, joiden nimellisjännite on 16.8V ja suurin jatkuva purkuvirta 40A. Se sopii erinomaisesti sovelluksiin, joissa tarvitaan suurta tehoa ja turvallisuutta.
Keskeiset ominaisuudet
- Yhteensopiva nimellisjännite: 3.6V tai 3.7V per kenno, mukaan lukien 18650-, 26650- ja litiumpolymeeriakut.
- Latausjännite: 16.8V a 18.1V.
- Jatkuva purkuvirta: jopa 40A (suositellaan pienentämään, jos jäähdytys on riittämätön).
- Jatkuva latausvirta: jopa 20A.
- Laitetyyppi: jännitesäädin akkujen suojaukseen ja hallintaan.
- Tasapainotusvirta: 100mA kennojen kunnon ylläpitämiseksi.
- Saatavilla olevat versiot: vakioversio (ilman tasapainotustoimintoa, teho jopa 135W) ja tasapainotettu versio (tasapainotustoiminnolla, teho jopa 220W).
Tekniset tiedot
- Vaatii akkuja, joiden vähimmäisteho on: kolme 15C-20C akkua tai kuusi 10C-15C akkua onnistunutta käynnistystä varten.

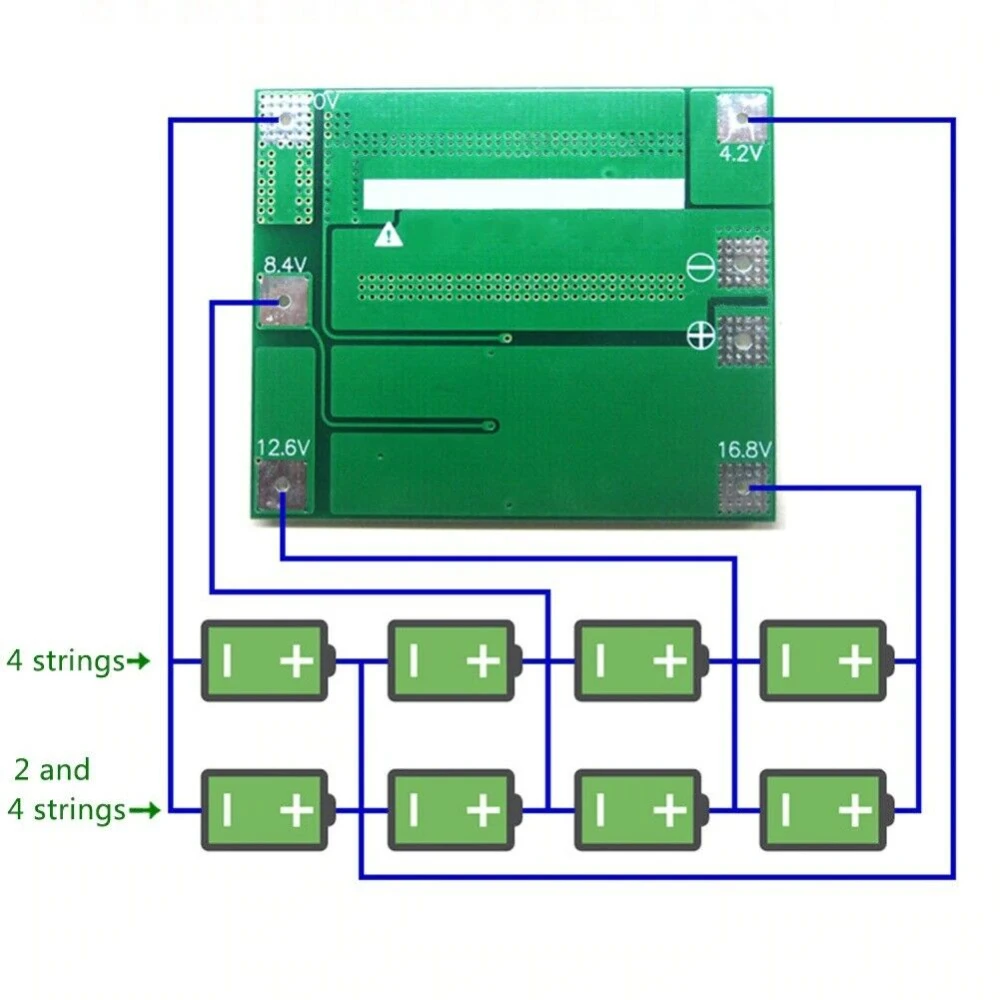

- Johdotus on tehtävä tarkasti jännitekartan mukaan: 0V, 4.2V, 8.4V, 12.6V ja 16.8V oikosulkujen välttämiseksi.
- Suositellaan kytkemään ei-polaarinen kondensaattori (10uF-100uF, jännite >25V) moottorin positiivisen ja negatiivisen liittimen väliin käänteisten piikkien estämiseksi.
- Sarjaankytketyissä akuissa varmista, että jokaisella ryhmällä on sama jännite; jos ei, lataa jokainen akku erikseen ennen sarjakäyttöä.
Tyypilliset käyttökohteet ja yhteensopivuus
Tämä suojapiiri sopii erinomaisesti litiumakkujen suojaamiseen sähköajoneuvoissa, energian varastointijärjestelmissä, droneissa ja muissa elektronisissa laitteissa, jotka vaativat suurta virtaa ja edistynyttä suojausta. Yhteensopiva 18650- ja 26650-sylinterikennojen sekä litiumpolymeeriakkujen kanssa 4S-rakenteessa.
Ero vakioversion ja tasapainotetun version välillä
- Vakioversio: sopii alle 80A käynnistysvirroille ja enintään 135W teholle, ilman tasapainotustoimintoa.
- Tasapainotettu versio: tukee alle 80A käynnistysvirtoja ja enintään 220W tehoa, sisältää tasapainotustoiminnon akun käyttöiän pidentämiseksi.
Pakkauksen sisältö
- 1 x 4S 40A litiumakun suojapiiri PCB, parannettu versio.
- Yhteensopiva 3.6V ja 3.7V kennojännitteen akkujen kanssa, mukaan lukien 18650, 26650 ja litiumpolymeeri
- Jatkuva purkuvirta jopa 40A korkean suorituskyvyn käyttöön
- Jatkuva latausvirta jopa 20A
- Tasapainotustoiminto 100mA virralla tasapainotetussa versiossa
- Yhteensopiva 4S 16.8V kokoonpanojen kanssa
- Vakioversio ja tasapainotettu versio tehon ja tasapainotuksen tarpeen mukaan
- Vaatii vähintään 15C-20C tai 10C-15C akut turvalliseen käynnistykseen
- Sisältää suositukset oikosulkujen ja käänteisten piikkien välttämiseksi
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat 4S 40A -suojalevyn fyysiset mitat ja arvioitu paino?
Tarkkoja mittoja ja painoa ei ole ilmoitettu annetussa kuvauksessa. Tämän tyyppiset levyt ovat yleensä noin 60–70 mm pitkiä ja 15–20 mm leveitä, ja paino on alle 20 g. Jos tarkat arvot ovat tärkeitä, on suositeltavaa tarkistaa valmistajan datasheet.
Mitkä kytkentä- ja asennusvarotoimet ovat kriittisiä vikojen tai oikosulkujen välttämiseksi tätä PCB:tä asennettaessa?
On ehdottoman tärkeää noudattaa johdotusjärjestystä: kytke täsmälleen 0 V, 4.2 V, 8.4 V, 12.6 V ja 16.8 V -kartoituksen mukaisesti. Tahallista oikosulkua ei saa koskaan tehdä. Ennen sarjakäyttöä kaikkien kennojen jännitteiden on oltava tasattuja. Lisäksi moottorin liittimiin suositellaan asennettavaksi polarisoimaton kondensaattori (>25 V, 10–100 µF) käänteisten piikkien suojaamiseksi.
Mitä virrarajoja levy kestää ja mitä tapahtuu, jos nämä arvot ylittyvät latauksen tai purkauksen aikana?
Levy kestää enintään 40 A jatkuvaa purkuvirtaa ja 20 A jatkuvaa latausvirtaa. Jos nämä arvot ylittyvät, erityisesti jos jäähdytys ei ole riittävä, ylikuumenemisen, levyn komponenttien pysyvän vaurioitumisen tai jopa turvallisuusvikojen riski kasvaa merkittävästi. On suositeltavaa olla käyttämättä laitetta jatkuvasti lähellä näitä maksimirajoja.
Minkä tyyppisten akkujen kanssa tämä suojapiiri on yhteensopiva?
Se on yhteensopiva litiumakkujen kanssa, joiden nimellisjännite on 3.6V tai 3.7V, mukaan lukien 18650- ja 26650-sylinteriakut sekä litiumpolymeeriakut 4S-rakenteessa.
Mikä on ero vakioversion ja tasapainotetun version välillä?
Vakioversiossa ei ole tasapainotustoimintoa ja se tukee enintään 135W tehoa, kun taas tasapainotettu versio sisältää tasapainotustoiminnon ja tukee enintään 220W tehoa, mikä auttaa pidentämään akun käyttöikää.
Miten suojapiiri tulee asentaa vaurioiden välttämiseksi?
Johdotus on tehtävä tarkasti jännitekartan 0V, 4.2V, 8.4V, 12.6V ja 16.8V mukaan. Lisäksi suositellaan kytkemään ei-polaarinen kondensaattori positiivisen ja negatiivisen liittimen väliin käänteisten piikkien estämiseksi.
Mikä on suurin jatkuva purku- ja latausvirta?
Suurin jatkuva purkuvirta on 40A ja suurin jatkuva latausvirta 20A, mutta virtaa suositellaan pienentämään, jos jäähdytys on riittämätön.
