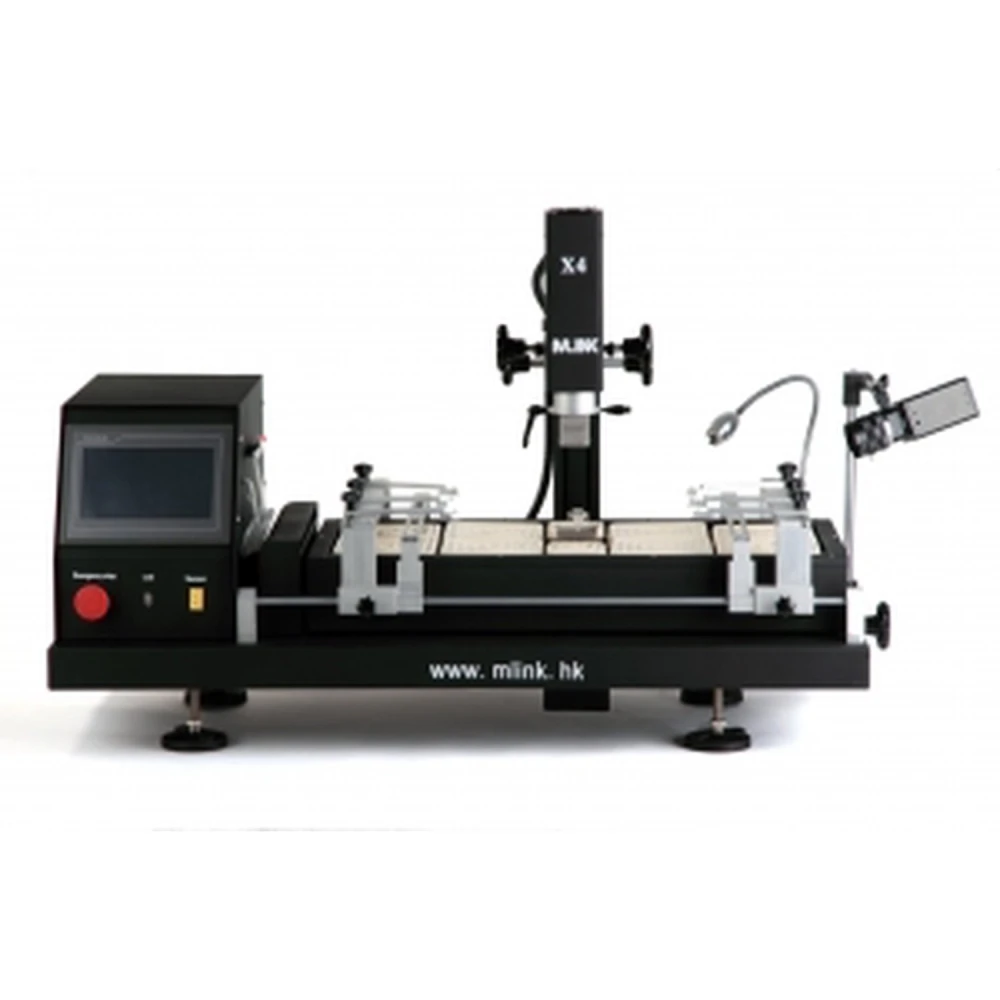

Mlink X4 BGA-reballingasema ammattijuottamiseen
Tuotemerkki: Mlink
Sis. ALV (Veroton: 1 299,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 546,33 € | -4% |
| 10+ | 1 514,11 € | -6% |
| 20+ | 1 449,68 € | -10% |
Mlink X4 BGA-reballingasema kameralla on ammattikäyttöön suunniteltu työkalu BGA-komponenttien juotto- ja juotostenpoistotöihin, joissa tarvitaan suurta tarkkuutta ja edistynyttä ohjausta.
Tämä asema erottuu X-, Y- ja Z-akselien asemointijärjestelmällään, jossa on hienosäätö ja nopea asemointi, mikä takaa korkean tarkkuuden ja tehokkaan hallittavuuden herkissä töissä.

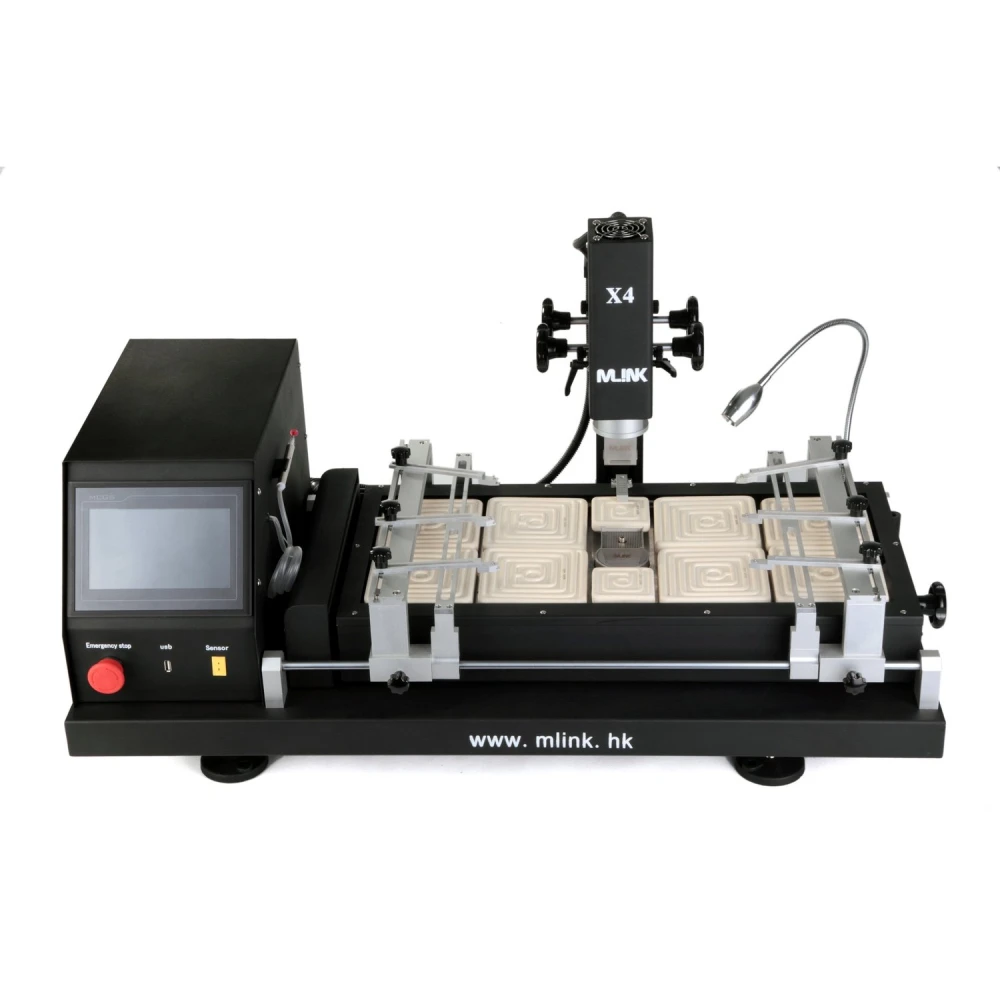

Siinä on korkearesoluutioinen kosketusnäyttö ja PLC-ohjaus, joiden avulla voidaan tallentaa useita työprofiileja salasanasuojauksella ja muokkaustoiminnoilla. Lisäksi se sisältää lämpötilakäyrien välittömän analyysin optimaalista prosessinohjausta varten.
Siinä on kolme itsenäistä lämmitysaluetta: kaksi kuumailmalämmitintä (800W kumpikin) ja infrapunalämmitin (3900W) esilämmitystä varten. Näitä voidaan säätää vapaasti lämpötilojen hallintaan eri osissa samanaikaisesti, ja ±3 °C:n tarkkuus saavutetaan erittäin tarkalla K-tyypin termoparilla ja suljetun silmukan ohjausjärjestelmällä.

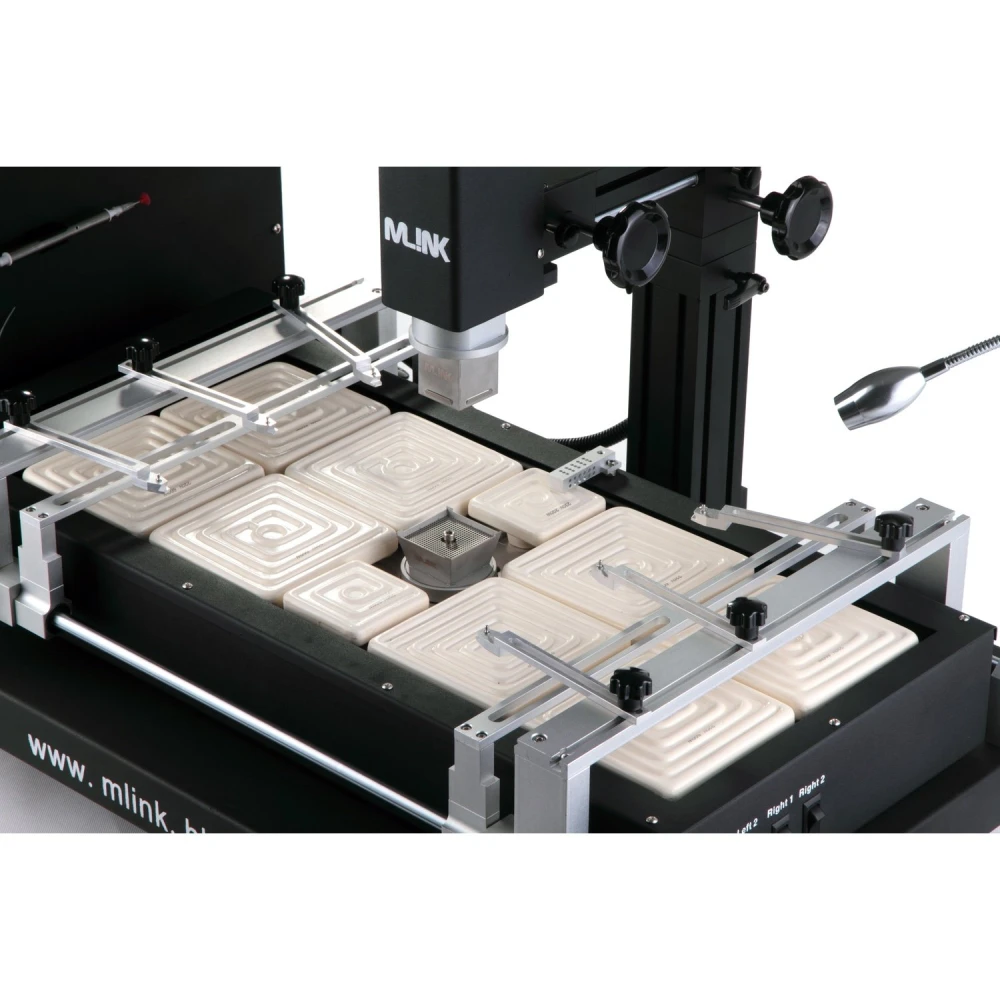

Asema sisältää laajan valikoiman 360° kääntyviä kuumailmasuuttimia, joissa on magneetit helppoa asennusta ja vaihtoa varten, sekä alapuolisen infrapunalämmittimen, joka varmistaa tasaisen lämmön jakautumisen PCB-levylle.

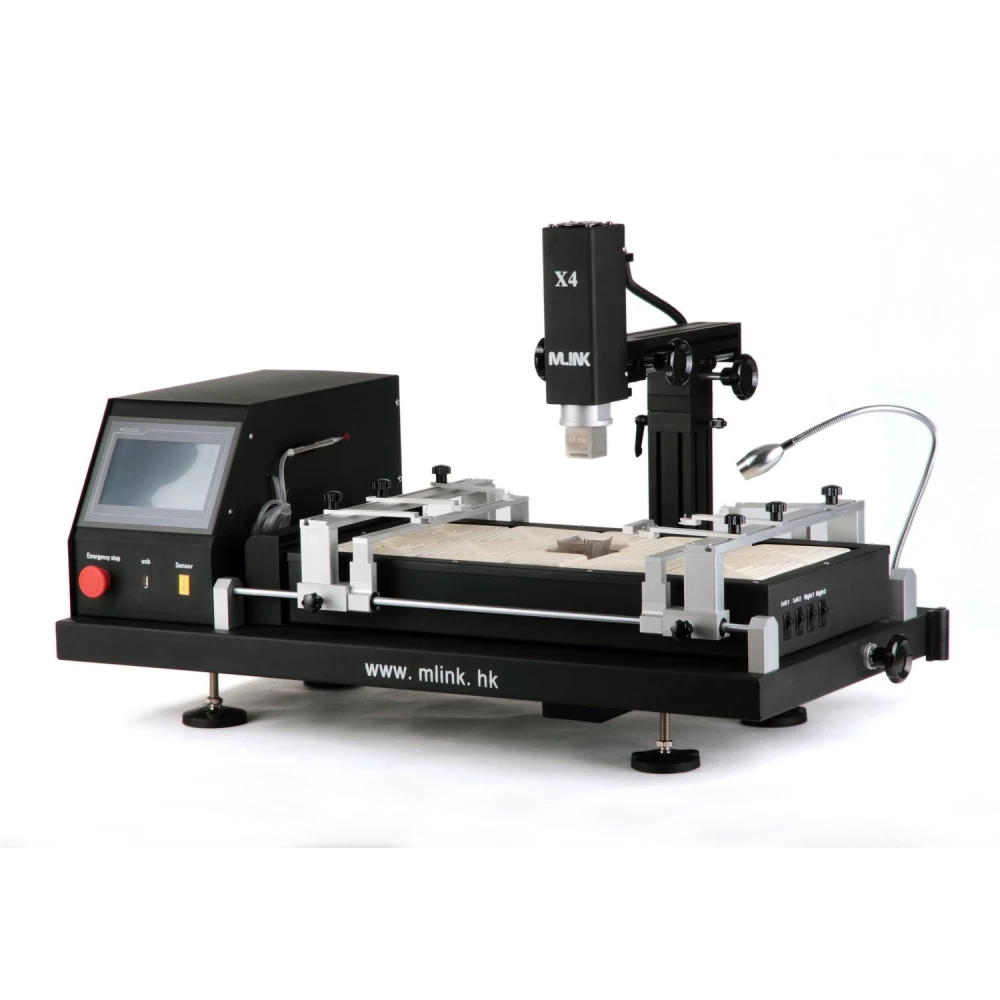

Levyjen kiinnitykseen käytetään V-uraa ja joustavaa tukea, joka suojaa PCB:tä vääntymiseltä lämmityksen ja jäähdytyksen aikana. Se on yhteensopiva minkä tahansa kokoisen BGA-paketin kanssa. Ristivirtauspuhallin jäähdyttää levyn nopeasti tehokkuuden parantamiseksi, ja siinä on integroitu tyhjiöpumppu sekä ulkoinen imukynä sirujen nopeaan käsittelyyn.

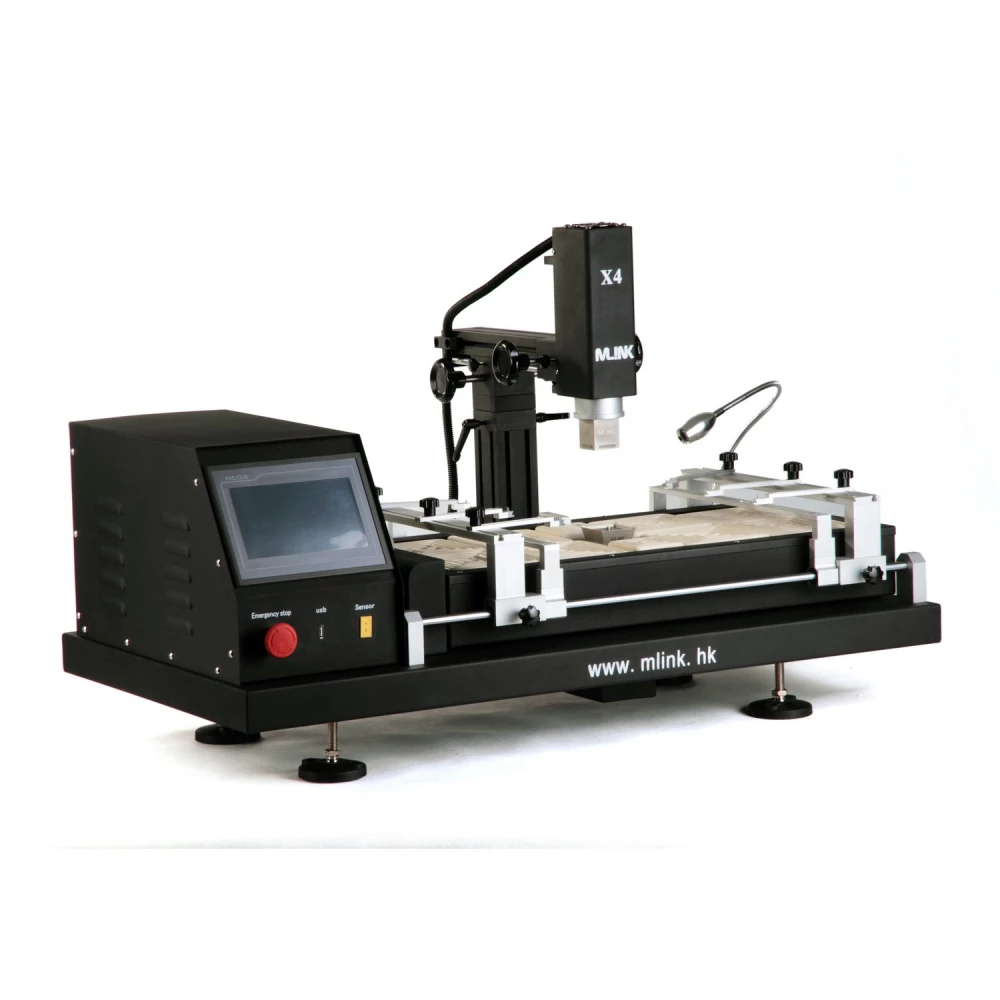

CCD-näkymäjärjestelmä tarjoaa tärkeän visuaalisen valvonnan juotto- ja juotostenpoistoprosessin aikana, mikä varmistaa tarkat ja luotettavat tulokset. Sen suuri lämmitysalue soveltuu kaikenkokoisille levyille, mukaan lukien kannettavat tietokoneet, pelikonsolit (Xbox, PS3), palvelimet ja suuret älytelevisiot.
Asema täyttää CE-sertifioinnin vaatimukset ja sisältää turvalaitteita, kuten hätäpysäytyksen, automaattisen sammutuksen vikojen sattuessa sekä kaksoissuojauksen ylikuumenemista vastaan.
Keskeiset ominaisuudet:
- Kokonaisteho: 5600W
- Lämmittimet: yläosa 800W, toinen 800W, infrapuna 3900W
- Virtalähde: AC 220V ±10%, 50/60Hz
- Mitat: 940×550×500 mm
- Itsenäinen lämpötilansäätö tarkkuudella ±3°C
- Säädettävä PCB-tuki mihin tahansa suuntaan V-uralla ja yleisvarusteella
- Yhteensopiva PCB-koko: enintään 570×370 mm, vähintään 20×20 mm
- Kosketusohjaus herkällä lämpötilamoduulilla ja yhteensopivuus PLC Mitsubishi Fx2n:n kanssa
- Nettopaino: 70 kg
Tyypilliset käyttökohteet:
Sopii erinomaisesti elektroniikkalevyjen korjaukseen ja reballingiin ammattikäytössä, jossa vaaditaan suurta tarkkuutta, kuten kannettavien tietokoneiden, pelikonsolien, palvelimien ja suurten elektroniikkalaitteiden korjauksessa.
Sen kamera- ja CCD-näkymäjärjestelmä helpottaa prosessin visuaalista valvontaa, parantaen laatua ja vähentäen BGA-komponenttien juotossa syntyviä virheitä.
Yhteensopivuus:
Yhteensopiva laajan valikoiman PCB-levyjen ja BGA-komponenttien kanssa, mukaan lukien suuret laitteet kuten kannettavat tietokoneet, Xbox- ja PS3-konsolit, palvelimet ja älytelevisiot.
- 5600W kokonaisteho tehokkaaseen lämmitykseen
- Kolme itsenäistä lämmitysaluetta ja tarkka ±3°C ohjaus
- HD-kosketusnäyttö, PLC-ohjaus ja suojatut käyttäjäprofiilit
- CCD-näkymäjärjestelmä visuaaliseen valvontaan juottamisen aikana
- Säädettävä V-urallinen PCB-tuki vääntymisen estämiseksi
- Integroitu tyhjiöpumppu ja imukynä nopeaan käsittelyyn
- Laaja yhteensopivuus suurten levyjen ja erilaisten laitteiden kanssa
- CE-sertifiointi ja edistyneet turvajärjestelmät
- Kompaktit mitat 940×550×500 mm ja paino 70 kg
- Yhteensopiva PLC Mitsubishi Fx2n:n kanssa ja herkkä lämpötilansäätö
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Mlink X4 -aseman erot muihin vastaaviin BGA-uudelleentyöstöasemiin verrattuna?
Mlink X4 sisältää tarkat X-, Y- ja Z-akselien säädöt lineaarikiskoilla, korkearesoluutioisen kosketusnäytön PLC-ohjauksella, useiden profiilien tallennuksen ja lämpökäyrien reaaliaikaisen analyysin. Se tarjoaa kolme itsenäistä lämmitysaluetta (kaksi kuumailmalla ja yksi infrapunalla), K-tyypin termoparin korkean tarkkuuden mittaukseen sekä vaihdettavat 360° pyörivät kuumailmasuuttimet. Nämä ominaisuudet yhdistävät tarkkuuden, monipuolisuuden ja turvallisuuden verrattuna tavanomaisempiin malleihin.
Mitkä ovat Mlink X4 -aseman päämateriaalit ja mitat? Mitä pakkaus sisältää?
Päärakenne on yleensä terästä ja alumiinia, mikä yhdistää kestävyyden ja lämmönpoiston. Tämän tyyppisten asemien tyypilliset mitat ovat noin 600 x 650 x 500 mm ja paino 40–60 kg, mutta tarkat arvot kannattaa tarkistaa teknisestä tiedosta. Pakkaus sisältää yleensä aseman, kameran, kuumailmasuuttimet, K-tyypin termoparin, liitäntäkaapelit ja käyttöohjeen.
Mitä sähkövaatimuksia ja yhteensopivuuksia työpajani tulee täyttää tämän aseman asentamiseksi?
Asema toimii yleensä 220 V AC, 50/60 Hz -syötöllä, ja kulutus on noin 3000 W. On tärkeää, että sähkölinjassa on maadoitus ja vähintään 15 A virrankesto. Säädettävän alustan ansiosta se on yhteensopiva erikokoisten PCB-levyjen kanssa. Tarkista suutinten yhteensopivuus, jos tarvitaan erikoispiirien tai -pakkausten käsittelyä.
Millaista huoltoa se vaatii ja miten voin varmistaa laitteen pitkän käyttöiän?
On suositeltavaa pitää kuumailmasuodattimet puhtaina ja tarkistaa liittimet sekä termoparit säännöllisesti. Lineaarikiskot tulee voidella valmistajan ohjeiden mukaisesti. Laitetta ei pidä käyttää suositellun ympäristölämpötila-alueen (15–35 °C) ulkopuolella eikä alustaa saa ylikuormittaa. Suuttimet ja lämmitysvastukset tulee vaihtaa kulumisen mukaan.
Minkä tyyppinen takuu Mlink X4 -asemalla on, ja onko sen keskeisiin osiin saatavilla varaosia?
Valmistaja tarjoaa yleensä 12 kuukauden vakiotakuun valmistusvirheille. Suuttimet, termoparit ja lämmityselementit ovat kuluvia osia, joihin on saatavilla varaosia tilauksesta. Erikoisosien, kuten näytön ja PLC:n, saatavuus kannattaa tarkistaa jälleenmyyjäkohtaisesti. Tekninen tuki riippuu ostopaikasta ja voi vaihdella alueittain.
Millainen lämpötilansäätö Mlink X4 -asemassa on?
Asema käyttää suljetun silmukan lämpötilansäätöä ja erittäin tarkkaa K-tyypin termoparia, jolloin lämmitysalueiden tarkkuus on ±3°C.
Minkä kokoisille PCB-levyille tämä asema sopii?
Se on yhteensopiva PCB-levyjen kanssa vähintään 20×20 mm koosta enintään 570×370 mm kokoon, mukaan lukien suuret levyt kuten kannettavat tietokoneet ja konsolit.
Mitä toimintoja integroitu kamera tarjoaa?
Integroitu CCD-kamera mahdollistaa juotto- ja juotostenpoistoprosessin visuaalisen valvonnan, mikä helpottaa tarkkaa ohjausta ja virheiden havaitsemista reballingissa.
Onko asemassa turvajärjestelmiä?
Kyllä, siinä on CE-sertifiointi, hätäpysäytys, automaattinen sammutus vikojen sattuessa sekä kaksoissuojaus ylikuumenemista vastaan käyttäjän ja laitteen turvallisuuden varmistamiseksi.
Onko se yhteensopiva PLC-järjestelmien kanssa?
Kyllä, se on yhteensopiva PLC Mitsubishi Fx2n:n kanssa, mikä mahdollistaa edistyneen ja räätälöidyn juottoprosessien ohjauksen.
