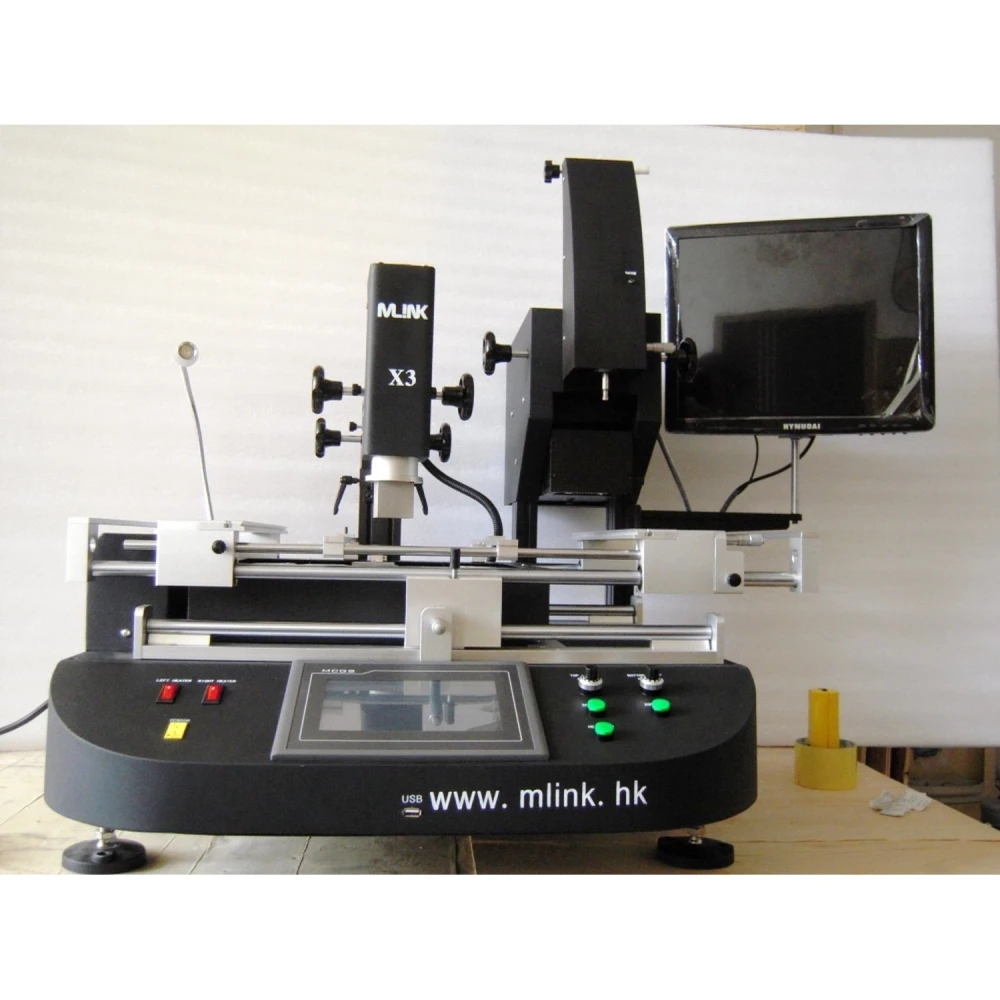

Mlink X3 BGA-reballingasema edistyneellä ohjauksella ja tarkkuudella
Tuotemerkki: Mlink
Sis. ALV (Veroton: 3 200,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 3 809,28 € | -4% |
| 10+ | 3 729,92 € | -6% |
| 20+ | 3 571,20 € | -10% |
Mlink X3 BGA-reballingasema on ammattikäyttöön suunniteltu työkalu erittäin tarkkaan juottamiseen ja reballing-työhön elektroniikkalevyillä. Tämä asema erottuu edistyneellä teknologiallaan ja monipuolisuudellaan, mahdollistaen yksityiskohtaisen ja turvallisen hallinnan juotos- ja juotteenpoistoprosessin aikana BGA-komponenteille.
Siinä on tarkka X-, Y- ja Z-akselien säätöjärjestelmä liner-liukukiskon ansiosta, mikä helpottaa sekä nopeaa asemointia että hienosäätöä ja takaa korkean tarkkuuden sekä hyvän hallittavuuden.
Keskeiset ominaisuudet:
- Korkean tarkkuuden kosketusnäyttö PLC-ohjauksella, jonka avulla voidaan tallentaa useita työprofiileja ja suojata ne salasanalla.
- Kolme itsenäistä lämmitysvyöhykettä: kaksi kuumailmalämmitintä ja yksi infrapunalämmitin esilämmitykseen, lämpötilan tarkalla ohjauksella ±3 °C sisällä.
- 360° pyörivät kuumailmasuuttimet magneetilla helppoa asennusta ja vaihtoa varten, mukautuvat eri tarpeisiin.
- Tuotu erittäin tarkka K-tyypin termopari suljetun säätöpiirin järjestelmällä ja automaattisella lämpötilakompensaatiolla.
- Asemointijärjestelmä V-uralla ja joustavalla kiinnityksellä PCB-levyn suojaamiseksi ja minkä tahansa kokoisen BGA-paketin käsittelyyn.
- Tehokas poikittaisvirtapuhallin levyn nopeaan jäähdytykseen, mikä parantaa prosessin tehokkuutta.
- Integroitu tyhjiöpumppu ja ulkoinen imukynä sirujen nopeaan ja turvalliseen käsittelyyn.
- Ennen ja jälkeen juotosprosessin toimiva hälytys lisää turvallisuutta ja hallintaa.
- CE-sertifiointi, hätäpysäytyspainike ja automaattinen virrankatkaisu poikkeamatilanteissa.
- CCD-näkymäjärjestelmä, joka mahdollistaa tarkan visuaalisen seurannan sulamisprosessin aikana juotettaessa ja juotetta poistettaessa.
- Laaja lämmitysalue, sopii suurille levyille kuten kannettaville tietokoneille, pelikonsoleille, palvelimille ja älytelevisioille.
Tekniset tiedot:
| Nº | Parametri | Tiedot |
|---|---|---|
| 1 | Kokonaisteho | 5600W |
| 2 | Ylempi lämmitin | 800W |
| 3 | Alempi lämmitin | Segundo calentador 800W, tercer calentador IR 3900W |
| 4 | Sähkönsyöttö | AC220V ±10%, 50/60Hz |
| 5 | Mitat | 940×550×500 mm |
| 6 | Asemointi | V-ura, jossa säädettävä tuki kaikkiin suuntiin ulkoisella yleiskiinnityksellä |
| 7 | Lämpötilan hallinta | Suljettu järjestelmä K-tyypin anturilla, itsenäinen lämmitys, tarkkuus ±3°C |
| 8 | PCB:n enimmäiskoko | Maksimi 570×370 mm, minimi 20×20 mm |
| 9 | Sähköinen valinta | Erittäin herkkä lämpötilansäätömoduuli, kosketusnäyttö (Taiwan), yhteensopiva PLC Mitsubishi Fx2n:n kanssa |
| 10 | Nettopaino | 70 kg |
Tyypilliset käyttökohteet:
Mlink X3 -asema sopii erinomaisesti ammattielektroniikan korjaajille, jotka tarvitsevat luotettavan ratkaisun BGA-sirujen reballingiin sekä juottamiseen ja juotteen poistoon erikokoisilla ja -monimutkaisilla levyillä, mukaan lukien kannettavat tietokoneet, pelikonsoleita, palvelimet ja älytelevisiot.
Sen edistynyt ohjausjärjestelmä ja mahdollisuus säätää useita parametreja samanaikaisesti auttavat optimoimaan jokaisen prosessin, vähentämään vaurioitumisriskiä ja parantamaan työn laatua.
Yhteensopivuus:
Yhteensopiva laajan valikoiman BGA-levyjen ja -komponenttien kanssa joustavan asemointijärjestelmän ja laajan tuetun PCB-kokovalikoiman ansiosta.
Tällä hetkellä tuote on loppu varastosta. Suosittelemme tarkistamaan saatavuuden tai vaihtoehtoiset tuotteet verkkokaupastamme.
- Kokonaisteho 5600W optimaaliseen suorituskykyyn
- Kolme itsenäistä lämmitysvyöhykettä ja tarkka ±3°C ohjaus
- HD-kosketusnäyttö PLC-ohjauksella ja salasanalla suojatut profiilit
- CCD-näkymäjärjestelmä juotosprosessin visuaaliseen seurantaan
- Säädettävä V-urallinen asemointi PCB-levyn suojaamiseksi
- Integroitu tyhjiöpumppu ja imukynä sirujen käsittelyyn
- Ennen ja jälkeen toimiva hälytys lisää turvallisuutta prosessin aikana
- CE-sertifiointi, hätäpysäytys ja ylikuumenemissuoja
- Laaja lämmitysalue suurille levyille kuten kannettaville ja konsoleille
- Yhteensopiva PLC Mitsubishi Fx2n:n ja herkän lämpötilansäätömoduulin kanssa
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Mlink X3 -aseman kolmeen itsenäiseen lämmitysalueeseen liittyvät tärkeimmät edut?
Mlink X3:ssa on kaksi yläpuolista kuumailmalämmitintä ja yksi alapuolinen infrapunalämmitin (IR), jotka toimivat itsenäisesti ja mahdollistavat lämpöprofiilien tarkan ja vaiheistetun hallinnan. Tämä vähentää paikallisen ylikuumenemisen riskiä ja jakaa lämmön tasaisesti PCB-levylle, parantaen juotoksen laatua ja onnistumisprosenttia vaativissa uudelleentyöstöissä, erityisesti BGA- ja lämpöherkissä komponenteissa.
Mitkä ovat Mlink X3 -aseman fyysiset mitat, paino ja materiaalit?
Tarkkoja mittoja ja painoa ei ole eritelty annetussa yhteenvedossa. Tämän luokan laitteet valmistetaan kuitenkin yleensä metallirungosta (teräs/alumiiniseos), vahvistetulla rakenteella jatkuvaan käyttöön, ja ne painavat noin 25–35 kg. Tyypilliset mitat ovat 550–650 mm leveys, 500–600 mm syvyys ja 450–550 mm korkeus. Tarkat arvot kannattaa tarkistaa virallisesta teknisestä tiedosta.
Mitä sähkö- ja asennusvaatimuksia Mlink X3 tarvitsee?
Tämän tyyppinen asema vaatii yleensä yksivaiheisen 220 V ±10% -syötön ja tehokkaan maadoituksen. Kokonaisteho on tavallisesti 3500–4500 W. Laite kannattaa asentaa hyvin ilmastoituun tilaan vakaalle alustalle, ja ympärille tulisi jättää vähintään 30 cm vapaata tilaa lämmön poistumista varten. Tarkista tarkka jännite aluekohtaisesta teknisestä tiedosta.
Onko Mlink X3:n firmwarea tai lämpötilakäyriä mahdollista päivittää kosketuspaneelista?
Kyllä, HD-kosketuspaneeli mahdollistaa useiden lämpötilaprofiilien tallentamisen ja muokkaamisen sekä lämpökäyrien reaaliaikaisen analyysin. Firmware-päivitys voi kuitenkin vaatia teknistä toimenpidettä eikä ole aina loppukäyttäjän saatavilla. Juotosprofiilien muokkaus ja hallinta onnistuvat täysin paneelista.
Millaista huoltoa asema vaatii ja mitkä ovat yleisimmät kriittiset varaosat?
Suositellaan suodattimien ja puhaltimien puhdistusta, K-tyypin termoparien kunnon tarkistusta sekä lämmityselementtien kalibroinnin säännöllistä tarkistusta. Tavallisia kriittisiä varaosia ovat kuumailmasuuttimet, termoparit, lämmityselementit (ilma ja IR) sekä kosketuspaneeli. Varaosien saatavuus ja tuki riippuvat valtuutetusta jälleenmyyjästä.
Millainen lämpötilan hallinta Mlink X3 -asemassa on?
Siinä on suljetun säätöpiirin järjestelmä K-tyypin anturilla, joka takaa ±3°C tarkkuuden kolmessa itsenäisessä lämmitysvyöhykkeessä.
Minkä kokoisille PCB-levyille tämä asema sopii?
Se tukee PCB-levyjä vähintään 20×20 mm koosta enintään 570×370 mm kokoon, joten se soveltuu monenlaisiin käyttökohteisiin.
Sisältääkö asema näkymäjärjestelmän juotosprosessia varten?
Kyllä, siinä on CCD-näkymäjärjestelmä, joka mahdollistaa tarkan visuaalisen seurannan BGA-komponenttien juottamisen ja juotteen poiston aikana.
Mitä turvaominaisuuksia tämä asema tarjoaa?
Siinä on CE-sertifiointi, hätäpysäytyspainike, automaattinen virrankatkaisu poikkeamatilanteissa ja kaksoissuoja ylikuumenemista vastaan.
Onko Mlink X3 -asema tällä hetkellä saatavilla?
Tällä hetkellä tuote on loppu varastosta. Suosittelemme tarkistamaan saatavuuden tai vaihtoehtoiset tuotteet verkkokaupastamme.
