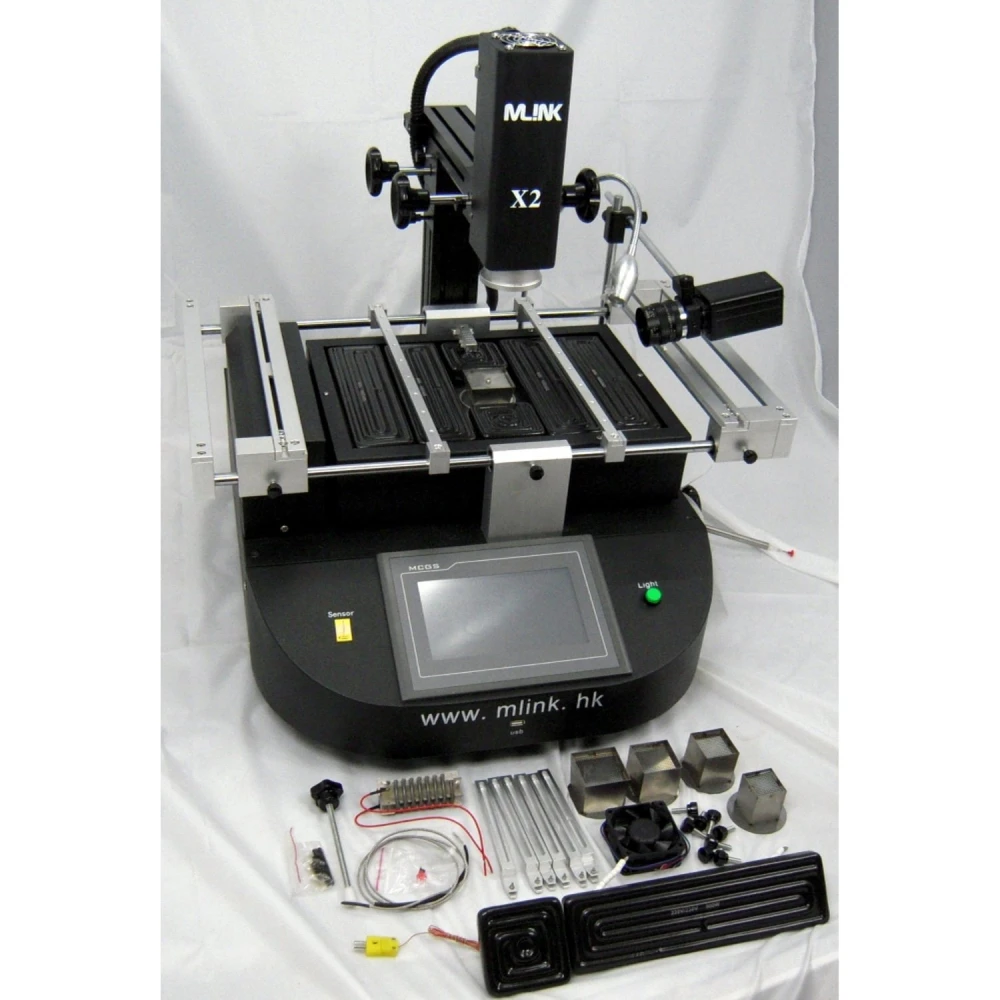

Mlink X2 juotosasema kameralla ammattimaiseen elektroniikkatyöhön
Tuotemerkki: Mlink
Sis. ALV (Veroton: 1 229,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 463,00 € | -4% |
| 10+ | 1 432,52 € | -6% |
| 20+ | 1 371,56 € | -10% |
Mlink X2 juotosasema kameralla on ammattitason työkalu, joka on suunniteltu elektroniikkakomponenttien juottamiseen ja juotosten purkamiseen suurella tarkkuudella ja tehokkuudella. Se sopii erinomaisesti korjaustöihin ja BGA-reballingiin, ja tarjoaa kehittyneen lämpötilan ja asemoinnin hallinnan optimaalisten tulosten varmistamiseksi.
Keskeiset ominaisuudet:
- Tarkka asemointi: Varustettu liner-liukujärjestelmällä, joka mahdollistaa tarkan säädön X-, Y- ja Z-akseleilla, helpottaen komponenttien nopeaa ja täsmällistä asemointia.
- Korkean tarkkuuden kosketusnäyttö: Taiwanilainen PLC-ohjaus kosketusnäytöllä, jonka avulla voi tallentaa useita profiileja, käyttää salasanasuojausta ja muokkaustoimintoja sekä analysoida lämpötilakäyriä välittömästi.
- Itsenäinen kolmen alueen lämmitys: Kolme erillistä lämmitysaluetta: kaksi kuumailmalämmitintä (800W ja 1200W) sekä infrapunalämmitin (2700W) esilämmitykseen, lämpötilan hallinta ±3 °C tarkkuudella.
- Kääntyvät kuumailmasuuttimet: 360° kääntyvät magneettikiinnitteiset suuttimet helpottavat asennusta ja vaihtoa, ja ne voidaan räätälöidä tarpeen mukaan.
- Kehittynyt lämpötilan hallinta: Erittäin tarkka K-tyypin termopari suljetulla säätöpiirillä ja automaattisella kompensaatiolla, jota ohjaa PLC-moduuli tarkkaa hallintaa varten.
- PCB:n asemointijärjestelmä: V-ura ja joustava tuki suojaavat levyä lämmityksen ja jäähdytyksen aikana, yhteensopiva minkä tahansa kokoisen BGA-paketin kanssa.
- Nopea jäähdytys: Tehokas ristivirtauspuhallin nopeuttaa levyn jäähtymistä ja parantaa työn tehokkuutta.
- Integroitu tyhjiöpumppu: Sisältää tyhjiöpumpun ja ulkoisen imukynän sirujen nopeaan käsittelyyn.
- Hälytys- ja turvajärjestelmä: Hälytys juottamisen tai juotoksen purkamisen päätyttyä, CE-sertifiointi, hätäpysäytys sekä automaattinen suoja ylikuumenemista ja sähkövikoja vastaan.
- CCD-näköjärjestelmä: Mahdollistaa tarkan visuaalisen ohjauksen BGA-juottamisen ja juotoksen purkamisen aikana, varmistaen työn laadun ja tarkkuuden.
Tekniset tiedot:
| # | Parametri | Tiedot |
|---|---|---|
| 1 | Kokonaisteho | 4800W |
| 2 | Ylälämmitin | 800W |
| 3 | Alalämmitin | Toinen lämmitin 1200W, kolmas IR-lämmitin 2700W |
| 4 | Virtalähde | AC 220V ±10%, 50/60Hz |
| 5 | Mitat | 635 × 600 × 560 mm |
| 6 | Asemointi | V-ura, kaikkiin suuntiin säädettävä PCB-tuki ulkoisella yleiskiinnityksellä |
| 7 | Lämpötilan hallinta | K-tyypin anturi, suljettu piiri, tarkkuus ±3°C |
| 8 | Yhteensopiva PCB-koko | Vähintään 20 × 20 mm, enintään 410 × 370 mm |
| 9 | Sähköinen valinta | Herkkä lämpötilan ohjausmoduuli + Taiwanin kosketusnäyttö + PLC Delta |
| 10 | Nettopaino | 50 kg |
Tyypilliset käyttökohteet:
- BGA-sirujen korjaus ja reballing elektroniikkalevyillä.
- Elektroniikkakomponenttien juottaminen ja juotosten purkaminen kuluttajaelektroniikassa ja autoteollisuudessa.
- Prosessit, joissa tarvitaan tarkkaa lämpötilan ja asemoinnin hallintaa PCB:n vaurioiden välttämiseksi.
- Ammattikäyttö elektroniikkakorjaamoissa ja huoltopalveluissa.
Yhteensopivuus: Yhteensopiva erikokoisten PCB-levyjen kanssa 20×20 mm:stä 410×370 mm:iin sekä minkä tahansa kokoisten BGA-pakettien kanssa, ihanteellinen edistyneeseen elektroniikkaan ja tarkkuustöihin.
Tärkeä huomautus: Tällä hetkellä tämä tuote on loppu varastosta. Voit pyytää ilmoituksen, jotta saat tiedon, kun tuote on jälleen saatavilla.
- Tarkka asemointi X-, Y- ja Z-akseleilla nopealla säädöllä
- Korkean tarkkuuden kosketusnäyttö, PLC-ohjaus ja tallennettavat profiilit
- Kolme itsenäistä lämmitysaluetta ja ±3 °C hallinta
- 360° kääntyvät kuumailmasuuttimet magneettikiinnityksellä
- K-tyypin termopari suljetulla piirillä ja automaattisella kompensaatiolla
- V-ura ja joustava tuki suojaavat PCB:tä prosessin aikana
- Ristivirtauspuhallin nopeaan levyn jäähdytykseen
- Integroitu tyhjiöpumppu ja imukynä nopeaan käsittelyyn
- Hälytys- ja turvajärjestelmä hätäpysäytyksellä ja kaksoissuojauksella
- CCD-näköjärjestelmä visuaaliseen ohjaukseen juottamisen ja juotoksen purkamisen aikana
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Mlink X2 -aseman tärkeimmät edut verrattuna muihin vastaaviin BGA-uudelleentyöstöasemiin?
Mlink X2 erottuu lineaarisella liukujärjestelmällään X-, Y- ja Z-akseleilla, mikä mahdollistaa tarkan säädön ja nopean asemoinnin. Siinä on korkearesoluutioinen kosketusnäyttö intuitiiviseen ohjaukseen, profiilien hallintaan ja salasanasuojaukseen. Se tarjoaa kolme itsenäistä lämmitysaluetta hienolla lämpötilansäädöllä (toleranssi ±3 °C) sekä välittömän lämpöprofiilianalyysin, mikä parantaa toistettavuutta ja mahdollistaa prosessien profiloinnin komponentin mukaan. Verrattuna vaihtoehtoihin se helpottaa usein suutinten nopeaa vaihtoa ja lämmityksen säätöä, mikä optimoi aikaa ja vähentää käsittelyvirheitä.
Mitkä ovat Mlink X2 -aseman mitat ja paino, ja mitä pakkaus sisältää ostettaessa?
Tarkat mitat ja paino voivat vaihdella hieman erän mukaan, mutta tämän tyyppisessä laitteessa pohjan koko on yleensä noin 600 mm x 500 mm ja korkeus noin 500 mm, painon ollessa noin 30–40 kg. Tyypillinen pakkaus sisältää pääaseman, integroidun kameran, kuumailmasuuttimet eri kokoina, virtajohdon, BGA-käsittelyn apuvälineet, käyttöohjeen ja perushuoltosarjan. Ajantasaiset tiedot kannattaa vahvistaa jälleenmyyjältä.
Mihin jännitteeseen ja sähkövaatimuksiin Mlink X2 -asema tulee kytkeä?
Mlink X2 toimii yleensä standardilla 220 V AC, 50/60 Hz -syötöllä ja vaatii maadoitetun pistorasian, jonka kapasiteetti kestää yli 2 kW:n huippukulutuksen riippuen käytössä olevista lämmittimistä. Se ei ole yhteensopiva 110 V -pistorasian kanssa ilman sopivaa muuntajaa. Jännitevakaajan käyttö on suositeltavaa ohjauselektroniikan suojaamiseksi.
Mikä on ennaltaehkäisevä huolto, jotta aseman käyttöikä ja tarkkuus säilyvät?
Suositellaan lineaarikiskojen ja liikkuvien osien säännöllistä puhdistusta pölyn ja jäämien kertymisen estämiseksi, suutinten kunnon tarkistusta sekä lämpötila-antureiden vuosittaista säätöä ja huoltoa. Ilmansuodatus sekä virtakaapeleiden ja liitäntöjen silmämääräinen tarkastus ehkäisevät ennenaikaisia vikoja. On tärkeää käyttää vain alkuperäisiä varaosia ja noudattaa valmistajan suosittelemaa huoltoaikataulua.
Mitä teknisiä rajoituksia on komponenttien enimmäis- ja vähimmäiskoossa, joita se voi käsitellä?
Mlink X2 pystyy käsittelemään laajan valikoiman BGA-komponentteja, yleensä 5 mm x 5 mm -kokoisista aina noin 400 mm x 400 mm -levyihin asti. Tarkka raja riippuu toimitetuista suuttimista sekä siirto- ja kiinnitysjärjestelmän kapasiteetista. Huomattavasti pienemmät tai suuremmat komponentit voivat vaatia erikoistarvikkeita.
Onko Mlink X2 -juotosasema kameralla ostettavissa nyt?
Tällä hetkellä Mlink X2 -juotosasema kameralla on loppu varastosta. Voit pyytää ilmoituksen, kun se on jälleen saatavilla.
Minkä kokoisia PCB-levyjä Mlink X2 tukee?
Se tukee PCB-levyjä vähintään koosta 20×20 mm enintään kokoon 410×370 mm, ja on yhteensopiva minkä tahansa kokoisten BGA-pakettien kanssa.
Millainen lämpötilan hallinta asemassa on?
Siinä on erittäin tarkka K-tyypin anturi, suljettu säätöpiiri ja automaattinen kompensointi, jota ohjaa PLC-moduuli tarkkaa ±3 °C hallintaa varten.
Sisältääkö asema näköjärjestelmän juottamista varten?
Kyllä, siinä on CCD-näköjärjestelmä, joka mahdollistaa tarkan arvioinnin BGA-juottamisen ja juotoksen purkamisen aikana.
Mitä turvaominaisuuksia asema tarjoaa?
Se sisältää CE-sertifioinnin, hätäpysäytyksen, automaattisen suojan ylikuumenemista vastaan ja automaattisen sammutuksen onnettomuuden sattuessa.
