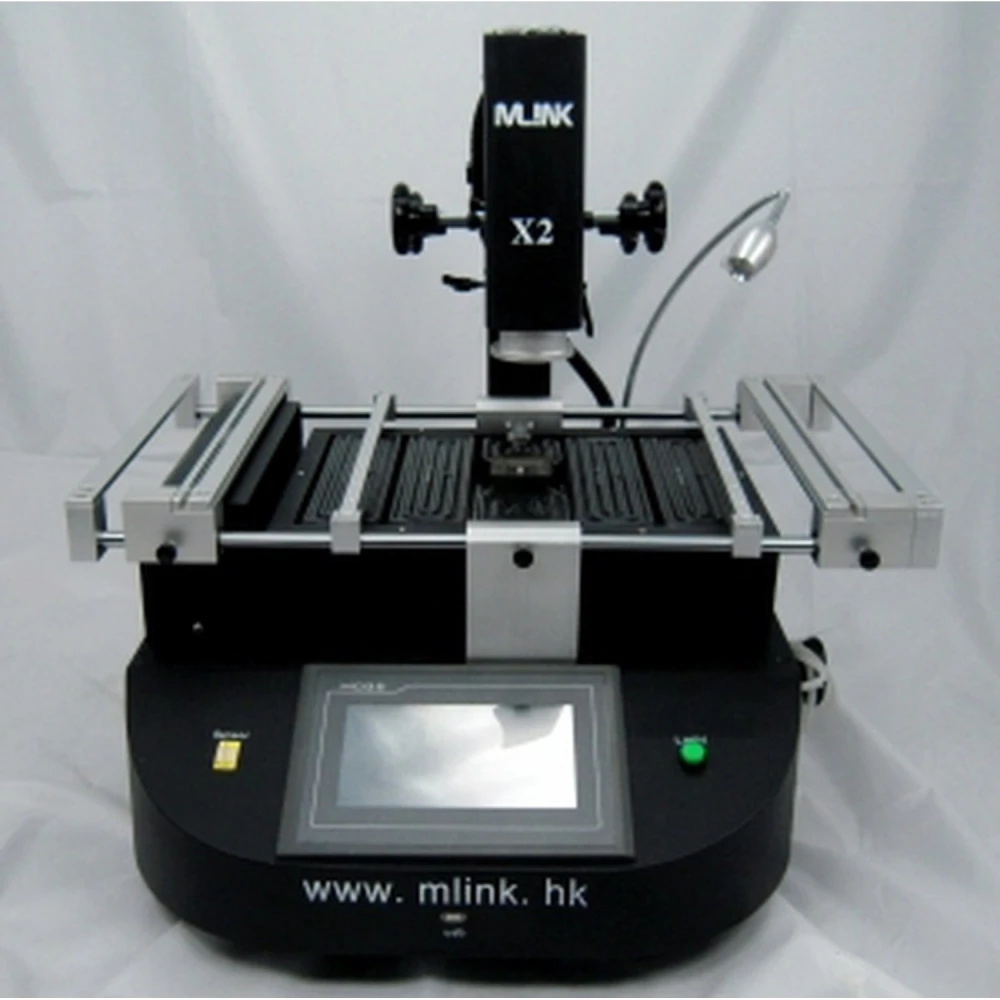

Mlink X2 BGA reballing -asema tarkalla säädöllä ja edistyneellä ohjauksella
Tuotemerkki: Mlink
Sis. ALV (Veroton: 1 129,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 343,96 € | -4% |
| 10+ | 1 315,96 € | -6% |
| 20+ | 1 259,96 € | -10% |
Mlink X2 BGA reballing -asema on ammattikäyttöön suunniteltu työkalu, joka tarjoaa tarkkuutta ja tehokkuutta BGA-komponenttien juottamisessa ja reballing-prosesseissa. Tämä asema erottuu edistyneellä teknologiallaan ja helppokäyttöisyydellään, mahdollistaen elektroniikka-alan teknikoille ja ammattilaisille korkealaatuiset työt täydellä hallinnalla.
Keskeiset ominaisuudet:
- Tarkka säätö: Varustettu lineaarisella liukujärjestelmällä, joka mahdollistaa nopean ja tarkan säädön tai asemoinnin X-, Y- ja Z-akseleilla, varmistaen korkean tarkkuuden ja hallittavuuden.
- Korkearesoluutioinen kosketusnäyttö: Taiwanista tuotu kosketusnäyttö PCL-ohjauksella, jonka avulla voidaan tallentaa useita työprofiileja, käyttää salasanalla suojattua toimintoa ja muokkaustoimintoja. Sisältää välittömän lämpötilakäyrän analyysin optimaalista hallintaa varten.
- Itsenäiset lämmitysalueet: Kolme erillistä lämmitysaluetta: kaksi kuumailmalämmitintä (800W ja 1200W) sekä yksi infrapunalämmitin (2700W) esilämmitykseen, itsenäisellä lämpötilansäädöllä ja ±3 °C tarkkuudella.

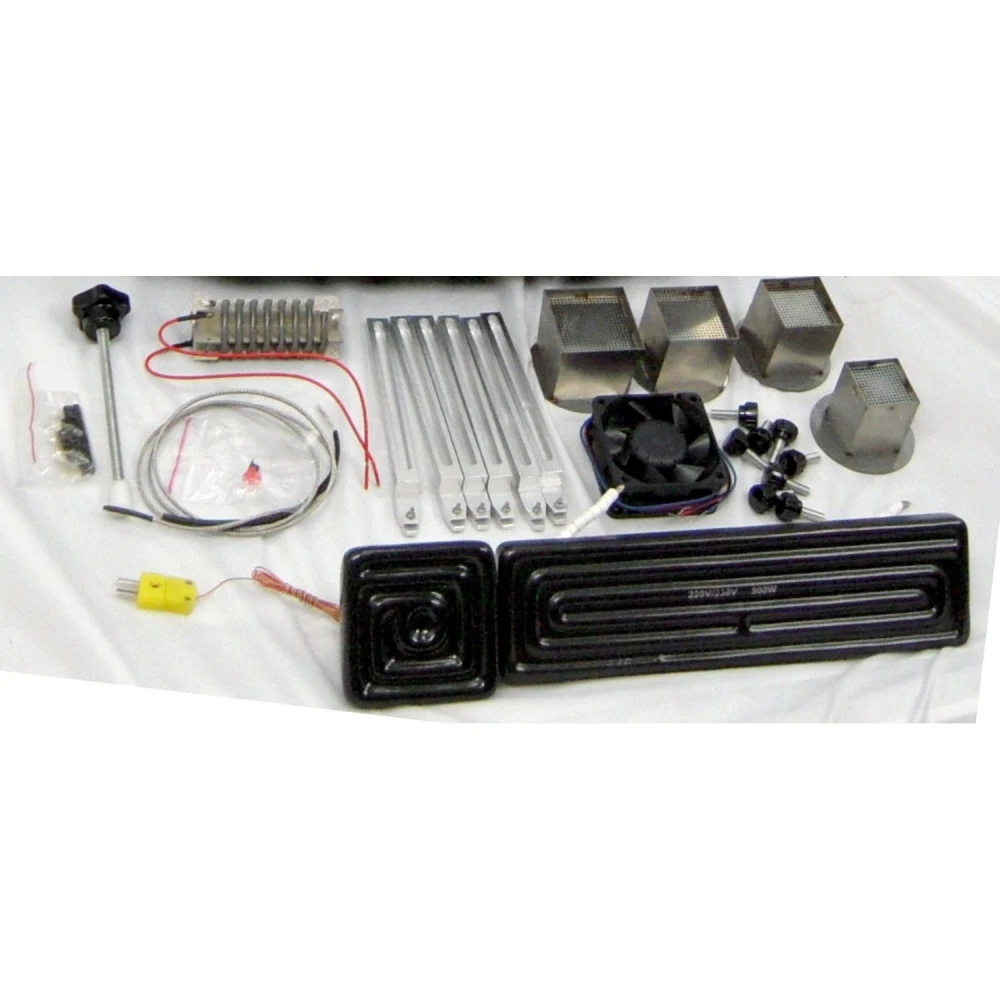

- Kuumailmasuuttimet: Tarjolla on useita suuttimia, jotka voivat pyöriä 360°, magneettikiinnityksellä helppoa asennusta ja vaihtoa varten sekä räätälöityjä vaihtoehtoja.
- Edistynyt lämpötilanhallinta: Tarkka tuotu K-tyypin termopari suljetun piirin ohjauksella ja automaattisella lämpötilakompensaatiolla, jota hallitsee PLC-moduuli maksimaalisen tarkkuuden saavuttamiseksi.
- Turvallinen PCB:n asemointi: V-urallinen tuki joustavalla kiinnityksellä suojaa PCB:tä vääntymiseltä lämmityksen tai jäähdytyksen aikana. Yhteensopiva kaiken kokoisten BGA-pakettien kanssa.
- Tehokas jäähdytys: Tehokas ristivirtausventilaattori jäähdyttää levyn nopeasti ja parantaa prosessin tehokkuutta. Lisäksi mukana on integroitu tyhjiöpumppu ja ulkoinen imukynä sirujen nopeaan käsittelyyn.
- Turvallisuus ja sertifiointi: CE-sertifioitu, hätäpysäytyspainike, automaattinen sammutus onnettomuuden sattuessa ja kaksoissuoja ylikuumenemista vastaan.
- CCD-näköjärjestelmä: Mahdollistaa tarkan visuaalisen seurannan juotos- ja juotteenpoistoprosessin aikana, helpottaen sulamisen kriittistä valvontaa.
Tekniset tiedot:
| Nº | Parametri | Tiedot |
|---|---|---|
| 1 | Kokonaisteho | 4800 W |
| 2 | Ylälämmitin | 800 W |
| 3 | Alalämmitin | Toinen lämmitin 1200 W, kolmas IR-lämmitin 2700 W |
| 4 | Sähkönsyöttö | AC 220V ±10%, 50/60 Hz |
| 5 | Mitat | 635 × 600 × 560 mm |
| 6 | Asemointi | V-ura, säädettävä PCB-tuki kaikkiin suuntiin ulkoisella yleiskiinnityksellä |
| 7 | Lämpötilan hallinta | K-tyypin anturi, suljettu piiri, tarkkuus ±3 °C |
| 8 | PCB-koko | Maksimi 410 × 370 mm, minimi 20 × 20 mm |
| 9 | Sähköinen valinta | Herkkä lämpötilansäätömoduuli + kosketusnäyttö (Taiwan) + PLC Delta |
| 10 | Nettopaino | 50 kg |
Tyypilliset käyttökohteet:
Mlink X2 -asema sopii erinomaisesti BGA-komponenteilla varustettujen elektroniikkalevyjen korjaukseen ja rework-työhön, tarjoten tarkan lämpötilan hallinnan ja asemoinnin levyjen vaurioiden välttämiseksi. Se soveltuu elektroniikkakorjaamoihin, valmistukseen ja elektronisten laitteiden huoltoon.
Yhteensopivuus: Yhteensopiva laajan valikoiman BGA-pakkauskokojen ja PCB-levyjen kanssa ilmoitetuissa rajoissa, mikä mahdollistaa käytön useissa elektroniikan sovelluksissa.
Tämä ammattimainen juotosasema on varma investointi niille, jotka etsivät laatua, tarkkuutta ja turvallisuutta reballing- ja BGA-juotosprosesseihin.
- Tarkka säätö X-, Y- ja Z-akseleilla nopeaan ja tarkkaan asemointiin
- Korkearesoluutioinen kosketusnäyttö PCL-ohjauksella ja useilla profiileilla
- Kolme itsenäistä lämmitysaluetta ja ±3 °C lämpötilanhallinta
- 360° pyörivät kuumailmasuuttimet magneettikiinnityksellä helppoon vaihtoon
- Tuotu K-tyypin termopari suljetun piirin ohjauksella ja automaattisella kompensaatiolla
- V-urallinen tuki PCB:n suojaamiseen ja yhteensopivuus kaikkien BGA-kokojen kanssa
- Ristivirtausventilaattori ja integroitu tyhjiöpumppu tehokkuuden ja nopeuden parantamiseksi
- CE-sertifiointi, hätäpysäytys ja kaksoissuoja ylikuumenemista vastaan
- CCD-näköjärjestelmä juotosprosessin tarkkaan valvontaan
- Kompaktit mitat ja 50 kg paino vakauteen ja ammattimaiseen käsittelyyn
Asiakkaiden kysymykset ja vastaukset
Millaisen tarkkuussäädön Mlink X2 -asema tarjoaa X-, Y- ja Z-akseleilla, ja mitä etuja tästä on?
Mlink X2 käyttää lineaarisia ohjainkiskoja X-, Y- ja Z-akseleilla, mikä mahdollistaa tarkan säädön ja nopean asemoinnin suurella tarkkuudella. Tämä vähentää sijoitteluvirheitä ja parantaa toistettavuutta BGA-uudelleentyöstössä verrattuna tavanomaisiin liukukisko- tai yksinkertaisiin laakerimekanismeihin.
Mitkä ovat Mlink X2 -aseman mitat, arvioitu paino ja mitä pakkaus sisältää?
Tarkkoja mittoja ja painoa ei ole ilmoitettu yhteenvedossa, mutta vastaavissa laitteissa ne ovat yleensä noin 600x600x600 mm ja paino noin 40–50 kg. Pakkaus sisältää tavallisesti aseman, kosketusnäytön, vaihdettavien suutinten sarjan, magneetin, kaapelit ja käyttöohjeen. Tarkat tiedot kannattaa varmistaa jälleenmyyjältä.
Onko se yhteensopiva erilaisten suutintyyppien ja -kokojen kanssa, ja miten ne vaihdetaan?
Kyllä, asema hyväksyy laajan valikoiman kuumailmasuuttimia, jotka voivat pyöriä 360° ja kiinnittyvät magneetilla. Tämä mahdollistaa nopean ja turvallisen vaihdon ilman työkaluja ja lisää monipuolisuutta eri BGA-komponenttiformaateille.
Mikä on Mlink X2 -aseman kokonaisteho?
Kokonaisteho on 4800 W, ja siinä on 800 W, 1200 W ja 2700 W lämmittimet eri alueille.
Minkä kokoisen PCB-levyn asema tukee enintään?
Se tukee enintään 410 × 370 mm PCB-levyjä ja vähintään 20 × 20 mm kokoisia levyjä.
Onko asemassa turvallisuussuojaus?
Kyllä, siinä on CE-sertifiointi, hätäpysäytys, automaattinen sammutus ja kaksoissuoja ylikuumenemista vastaan.
Voiko lämpötilaa säätää erikseen?
Kyllä, kaikkia kolmea lämmitysaluetta ohjataan itsenäisesti ±3 °C tarkkuudella.
Sisältääkö asema näköjärjestelmän juotosprosessia varten?
Kyllä, siinä on CCD-näköjärjestelmä, joka mahdollistaa tarkan visuaalisen valvonnan juottamisen ja juotteenpoiston aikana.
