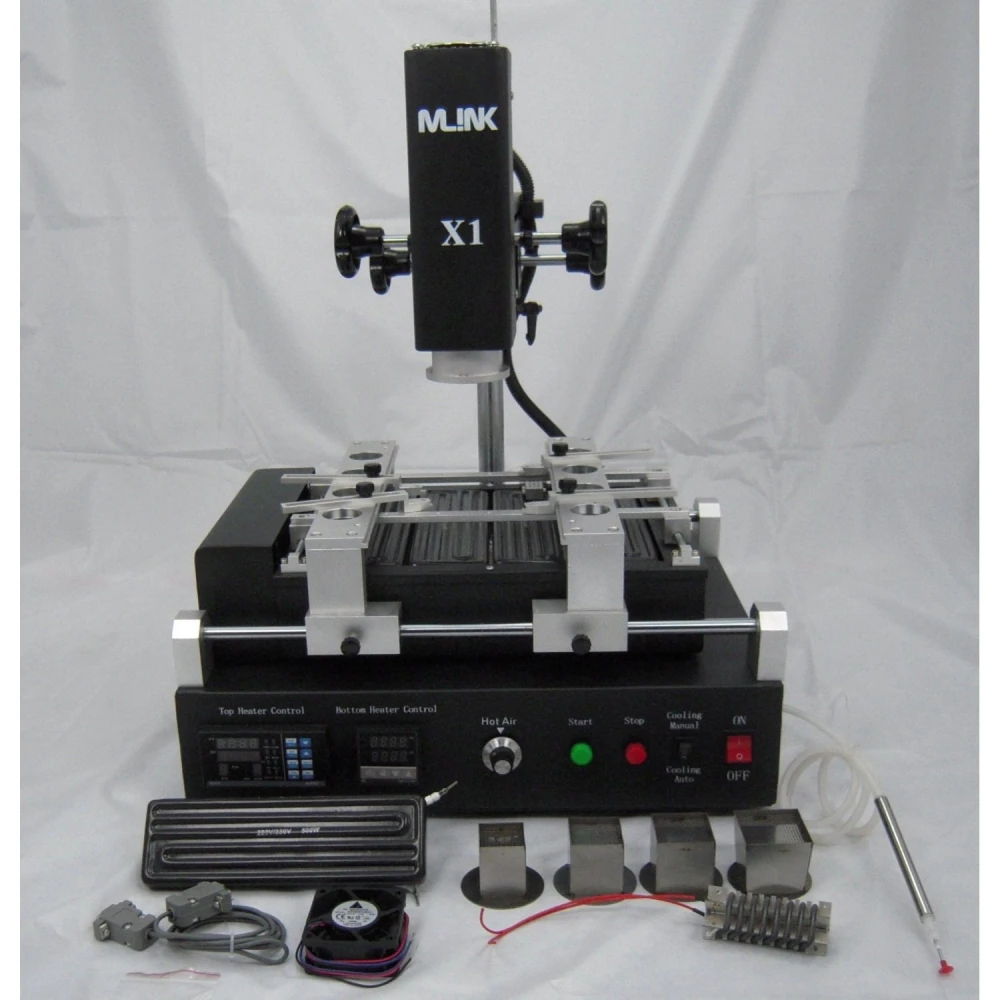

Mlink X1 BGA-juotosasema tarkalla lämpötilanhallinnalla
Tuotemerkki: Mlink
Sis. ALV (Veroton: 699,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 832,09 € | -4% |
| 10+ | 814,75 € | -6% |
| 20+ | 780,08 € | -10% |
Mlink X1 -asema on ammattitason juotosasema, joka on suunniteltu reballing- ja BGA-korjaustöihin ja tarjoaa tarkan sekä tehokkaan ohjauksen juotos- ja juotosten purkuprosesseihin. Tämä asema erottuu kaksoislämmitysjärjestelmällään: alapuolisella infrapunalämmittimellä ja yläpuolisella kuumailmalämmittimellä, mikä mahdollistaa elektroniikkakomponenttien tasaisen ja hallitun lämmityksen.
Tässä asemassa käytetään erittäin tarkkoja tuontimateriaaleja, kuten lämpötila-antureita, PLC:tä ja lämmittimiä, jotta juotos- ja juotosten purkutoimenpiteiden aikainen ohjaus olisi täsmällistä. Lisäksi siinä on tietokoneyhteys integroidun sarjaportin ja ulkoisen lämpötila-liitännän kautta, mikä mahdollistaa ohjauksen ja seurannan erikoisohjelmistolla.
Korkean tarkkuuden K-tyypin termopari varmistaa lämpötilan tarkan tunnistuksen ±3 asteen tarkkuudella, ja ylä- sekä alalämmittimet toimivat itsenäisesti prosessin optimoimiseksi. Ristivirtausventilaattori jäähdyttää PCB-levyn nopeasti ja auttaa ehkäisemään vääntymistä juottamisen aikana.
Mlink X1 -asema on varustettu V-uralla ja joustavalla kiinnityksellä, joiden avulla PCB voidaan asettaa turvallisesti ja vaurioita välttäen. Se pystyy käsittelemään PCB-levyjä, joiden enimmäiskoko on 310×300 mm ja vähimmäiskoko 20×20 mm, joten se mukautuu erilaisiin projekteihin ja tarpeisiin.
Tämä asema sopii erinomaisesti töihin, joissa tarvitaan suurta lämpötehoa, lyijytöntä juottamista ja korkeiden lämpötilojen prosesseja, helpottaen elektroniikkalaitteiden korjausta ja valmistusta tarkasti ja turvallisesti.
Keskeiset ominaisuudet:
- Kokonaisteho 3200W: 800W ylälämmittimessä ja 2400W alapuolisessa infrapunalämmityslevyssä.
- Sähkönsyöttö: AC 220V ± 10%, 50/60Hz.
- Kompaktit mitat: 445×430×500 mm.
- Lämpötilanhallinta K-tyypin termoparilla ja suljetun piirin järjestelmällä.
- Säädettävä V-urallinen teline yleisellä PCB-kiinnityksellä.
- Nettopaino 25 kg, tukeva ja vakaa ammattikäyttöön.
Tyypilliset käyttökohteet:
- BGA-sirujen korjaus ja reballing.
- Elektroniikkakomponenttien juottaminen ja juotosten purku PCB-levyillä.
- Projektit, joissa tarvitaan tarkkaa lämpötilanhallintaa ja PCB:n suojausta.
- Sovellukset teollisuuselektroniikassa ja korjauspajoissa.
Yhteensopivuus: Yhteensopiva erikokoisten PCB-levyjen kanssa määritellyissä rajoissa sekä juotosprosesseissa, joissa tarvitaan ylä- ja alalämmityksen itsenäistä ohjausta.
- 2400W alapuolinen infrapunalämmitin ja 800W yläpuolinen kuumailmalämmitin.
- Tarkka lämpötilanhallinta K-tyypin termoparilla ja suljetun piirin järjestelmällä.
- Tietokoneyhteys sarjaportin ja ohjausohjelmiston kautta.
- Säädettävä V-urallinen teline PCB:n suojaamiseen ja asemointiin.
- Ristivirtausventilaattori nopeaan jäähdytykseen ja PCB:n suojaamiseen.
- 3200W kokonaisteho suuriin lämpökuormiin.
- Mitat: 445×430×500 mm, nettopaino 25 kg.
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Mlink X1 -aseman mitat, paino ja päämateriaalit?
Mlink X1 käyttää tarkkuusmateriaaleja, kuten lämpötila-antureita ja korkealaatuisia vastuksia. Vaikka tarkkoja mittoja ja painoa ei ole teknisessä tiedossa, tämän tyyppiset asemat ovat yleensä 400–600 mm leveitä ja painavat 25–45 kg, mikä tuo vakautta suurten PCB-levyjen käsittelyyn. Tarkat tiedot kannattaa tarkistaa käyttöoppaasta tai toimittajalta.
Onko se yhteensopiva lyijyttömän juotoksen kanssa, ja mitkä ovat tehon ja käyttölämpötilan enimmäisarvot?
Kyllä, asema soveltuu lyijyttömiin juotosprosesseihin, jotka vaativat yli 230 °C lämpötiloja. Kokonaisteho on 3200 W. Lämpötilansäätö on tarkka herkän termoparin ansiosta, mikä mahdollistaa turvallisen käytön myös vaativissa, korkean lämpökuorman töissä.
Millaista huoltoa asema vaatii kestävyyden ja turvallisen toiminnan varmistamiseksi?
Huolto keskittyy ilmansuodattimien säännölliseen puhdistukseen, lämmittimien ja puhaltimien tarkistamiseen sekä lämpötila-antureiden ja sähköliitäntöjen rutiinitarkastuksiin. Ennaltaehkäisevät tarkastukset suositellaan tehtäväksi 6 kuukauden välein, ja alkuperäisiä varaosia tulisi käyttää lämpötarkkuuden säilyttämiseksi.
Mitä käytännön eroja on Mlink X1:n ja muiden BGA-asemien, kuten pienempitehoisten tai vain ylälämmittimellä varustettujen mallien, välillä?
Pelkästään ylälämmittimellä varustetuissa asemissa on suurempi paikallisen ylikuumenemisen ja lämpöjännityksen riski, erityisesti suurissa tai monikerroksisissa PCB-levyissä. Mlink X1:n alapuolinen IR-lämmitys ja yläpuolinen kuumailmalämmitys, itsenäisellä säädöllä ja tietokoneohjauksella, mahdollistavat laajemman komponentti- ja PCB-kokovalikoiman käsittelyn pienemmällä vääntymis- tai juotosvikariskillä.
Millaisia lämmittimiä Mlink X1 -asema käyttää?
Mlink X1 -asema käyttää alapuolista infrapunalämmitintä ja yläpuolista kuumailmalämmitintä, jotka toimivat itsenäisesti tarkan ohjauksen varmistamiseksi.
Kuinka tarkka lämpötilanhallinta on?
Asemassa on K-tyypin termopari ja suljetun piirin järjestelmä, joka tarjoaa ±3 asteen tarkkuuden lämpötilanhallinnassa.
Minkä kokoisia PCB-levyjä tämä asema voi käsitellä?
Se voi käsitellä PCB-levyjä, joiden enimmäiskoko on 310×300 mm ja vähimmäiskoko 20×20 mm.
Voiko Mlink X1 -asemaa ohjata tietokoneella?
Kyllä, siinä on integroitu sarjaportti ja ulkoinen lämpötila-liitäntä, jotka mahdollistavat ohjauksen ja seurannan tietokoneohjelmistolla.
Onko Mlink X1 -asema tällä hetkellä saatavilla?
Tällä hetkellä Mlink X1 -asema on loppunut varastosta. Saatavuus tai vaihtoehtoiset tuotteet kannattaa tarkistaa kaupasta.
