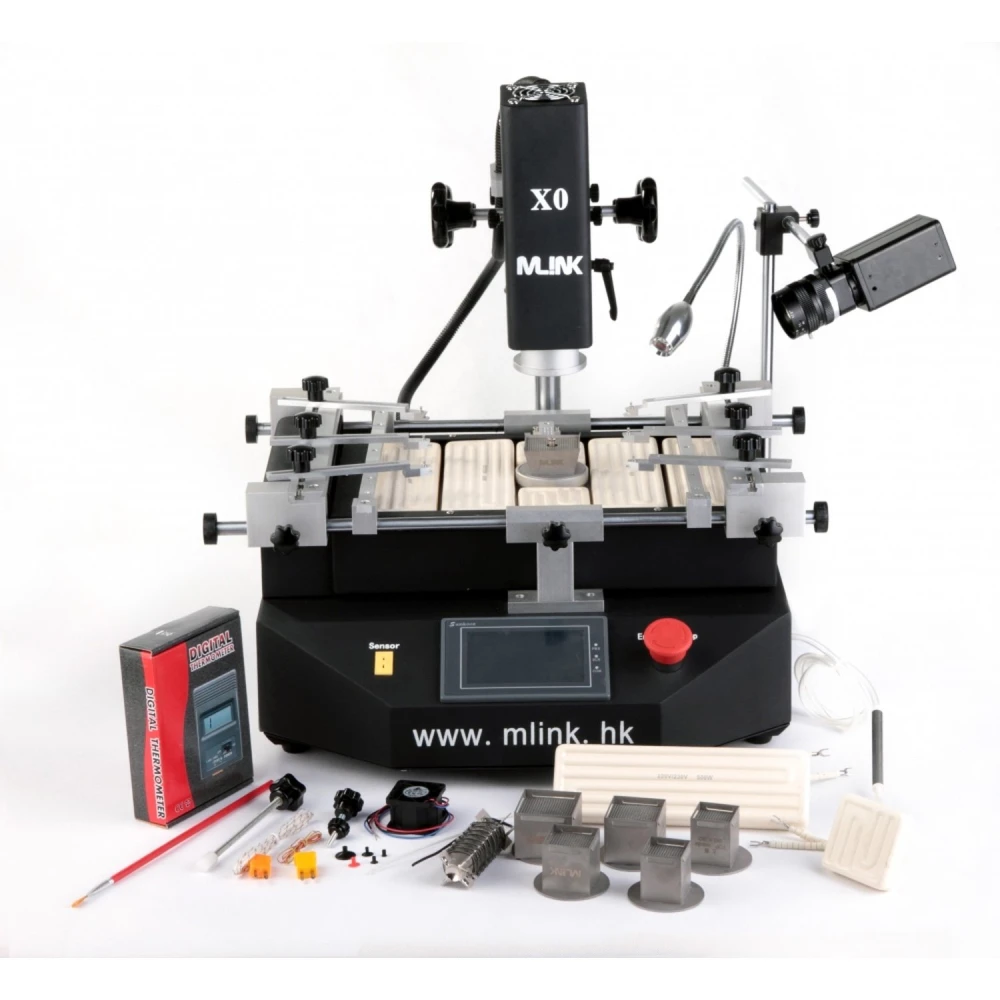

Mlink X0 reballing-asema HD-kameralla ammattimaiseen BGA-juotostyöhön
Tuotemerkki: Mlink
Sis. ALV (Veroton: 799,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 951,13 € | -4% |
| 10+ | 931,31 € | -6% |
| 20+ | 891,68 € | -10% |
Mlink X0 reballing-asema HD-kameralla on ammattikäyttöön suunniteltu työkalu BGA-komponenttien juottamiseen ja juottamiseen irti suurella tarkkuudella ja edistyneellä ohjauksella.
Tässä asemassa on X-, Y- ja Z-akselien paikannusjärjestelmä, joka mahdollistaa tarkat säädöt ja nopean asemoinnin, varmistaen tehokkaan käsiteltävyyden työprosessin aikana.
- Korkean tarkkuuden kosketusnäyttö PLC-ohjauksella, jonka avulla voidaan tallentaa useita profiileja ja suojata ne salasanalla. Sisältää toiminnon lämpötilakäyrien välittömään analysointiin yksityiskohtaista ohjausta varten.
- Kolme itsenäistä lämmitysaluetta: kaksi kuumailmalämmitintä ja yksi infrapunalämmitin (IR) esilämmitystä varten. Lämpötilaa ohjataan ±3 °C:n tarkkuudella. Ylempi lämmitin on vapaasti säädettävä ja toinen voidaan siirtää pystysuunnassa optimaalista ohjausta varten. IR-lämmitin mahdollistaa energiankulutuksen säätämisen.
- 360° pyörivät kuumailmasuuttimet magneetilla helppoa asennusta ja vaihtoa varten, muokattavissa tarpeen mukaan. Alempi IR-lämmitin varmistaa PCB-levyn tasaisen lämmityksen.
- Tuotu erittäin tarkka K-tyypin termopari suljetun silmukan ohjauksella ja automaattisella lämpötilan kompensointijärjestelmällä, yhdistettynä PLC-moduuliin tarkkaa ohjausta varten.
- V-uralla varustettu paikannusjärjestelmä ja joustava lisävaruste PCB:n kiinnittämiseen, mikä estää vääntymisen lämmityksen tai jäähdytyksen aikana. Yhteensopiva minkä tahansa kokoisen BGA-paketin kanssa.
- Tehokas ristivirtauspuhallin PCB:n nopeaan jäähdytykseen, mikä parantaa prosessin tehokkuutta. Sisältää integroidun tyhjiöpumpun ja ulkoisen imukynän sirujen nopeaan käsittelyyn.
- CE-sertifioidut turvajärjestelmät, joissa on hätäpysäytys, automaattinen sammutus onnettomuuden sattuessa ja kaksinkertainen ylikuumenemissuoja.
- CCD-näkymäjärjestelmä, joka tarjoaa tarkan visuaalisen ohjauksen BGA-juotto- ja juottamisen irrotusprosessin aikana, helpottaen kriittisiä arvioita reaaliajassa.
Tekniset tiedot:
| Nº | Ominaisuus | Tiedot |
|---|---|---|
| 1 | Kokonaisteho | 4400W |
| 2 | Ylempi lämmitin | 800W |
| 3 | Alempi lämmitin | Toinen lämmitin 800W, kolmas IR-lämmitin 2300W |
| 4 | Sähkönsyöttö | AC220V ±10%, 50/60Hz |
| 5 | Mitat | 600×600×500 mm |
| 6 | Paikannus | V-ura, PCB-tuki säädettävissä mihin tahansa suuntaan ulkoisella yleislisävarusteella |
| 7 | Lämpötilan ohjaus | K-tyypin anturi, suljetun silmukan ohjaus, tarkkuus ±3°C |
| 8 | PCB-koko | Max. 410×330 mm, Min. 20×20 mm |
| 9 | Sähköinen valinta | Erittäin herkkä lämpötilansäätömoduuli + 4" kosketusnäyttö + yhteensopiva Mitsubishi PLC:n kanssa |
| 10 | Nettopaino | 30 kg |
Mlink X0 reballing-asema HD-kameralla on ihanteellinen elektroniikkakorjauksen teknikoille ja ammattilaisille, jotka tarvitsevat luotettavan ja tarkan laitteen BGA-juotostöihin. Sen näkymäjärjestelmä ja edistynyt ohjaus takaavat korkealaatuiset tulokset herkissä prosesseissa.
- Tarkka X-, Y- ja Z-akselien paikannus nopealla säädöllä ja korkealla tarkkuudella
- HD-kosketusnäyttö PLC-ohjauksella ja salasanasuojauksella
- Kolme itsenäistä lämmitysaluetta: kaksi kuumailma-aluetta ja yksi IR-alue
- 360° pyörivät suuttimet magneetilla helppoa vaihtoa ja räätälöintiä varten
- Tuotu K-tyypin termopari suljetun silmukan ohjauksella ja automaattisella kompensaatiolla
- V-ura ja joustava lisävaruste PCB:n vääntymisen estämiseksi
- Tehokas puhallin nopeaan jäähdytykseen ja integroitu tyhjiöpumppu
- CE-turvajärjestelmä hätäpysäytyksellä ja kaksinkertaisella ylikuumenemissuojalla
- CCD-näkymäjärjestelmä visuaaliseen ohjaukseen juotossa ja juottamisen irrotuksessa
- Yhteensopiva PCB-levyjen kanssa, joiden enimmäiskoko on 410×330 mm ja vähimmäiskoko 20×20 mm
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Mlink X0 -aseman päämateriaalit, mitat ja arvioitu paino HD-kameralla varustettuna?
Mlink X0 -asema yhdistää teräsrakenteen ja anodisoidun alumiinin kiskoissa. Sen mitat ovat noin 460 mm x 510 mm x 430 mm ja paino noin 24 kg. Pakettiin sisältyvät asema, HD-kamera, vaihdettavat suuttimet ja asennustarvikkeet.
Mitä liitäntä- ja sähköyhteensopivuusvaatimuksia tällä laitteella on?
Mlink X0 toimii 220 V AC ±10%, 50/60 Hz -syötöllä ja vaatii turvallisen maadoitetun pistorasian. Arvioitu enimmäiskulutus on 3.3 kW. Se on yleisesti yhteensopiva standardien PCB-levyjen kanssa ja mahdollistaa useiden suutinkokojen käytön.
Mitä säännöllistä huoltoa valmistaja suosittelee, jotta aseman käyttöikä ja tarkkuus säilyvät?
Suositellaan suodattimien ja suuttimien säännöllistä puhdistusta tukosten välttämiseksi, sähköliitäntöjen ja termoparien tarkistamista sekä kameran ja lämpötila-antureiden kalibrointia 6 kuukauden välein. Lineaarikiskot tulee voidella sopivalla rasvalla.
Miten kolmivyöhykkeinen lämmitysjärjestelmä vertautuu kaksivyöhykkeisiin vaihtoehtoihin lämpötilanhallinnan kannalta?
Mlink X0:n kolmivyöhykkeinen järjestelmä, jossa on kaksi kuumailmalämmitintä ja yksi IR-esilämmitin, tarjoaa paremman tasaisuuden ja lämpötilatarkkuuden (±3 °C), mikä sopii erinomaisesti monikerroksisille PCB-levyille tai BGA-komponenteille. Kaksivyöhykkeisissä järjestelmissä homogeenisuus jää usein rajallisemmaksi vaativissa töissä.
Onko Mlink X0 -asema HD-kameralla ostettavissa?
Tällä hetkellä Mlink X0 reballing-asema HD-kameralla on loppunut varastosta.
Minkä kokoisia PCB-levyjä tämä asema tukee?
Se tukee PCB-levyjä, joiden enimmäiskoko on 410×330 mm ja vähimmäiskoko 20×20 mm.
Mitä turvajärjestelmiä asema sisältää?
Siinä on CE-sertifikaatti, hätäpysäytys, automaattinen sammutus onnettomuuden sattuessa ja kaksinkertainen ylikuumenemissuoja.
Voiko asemalla tallentaa lämpötilaprofiileja?
Kyllä, sen PLC-ohjaus mahdollistaa useiden profiilien tallentamisen ja suojaamisen salasanalla.
Millaista lämpötilan ohjausta se käyttää?
Se käyttää K-tyypin anturia suljetun silmukan ohjauksella ja automaattisella kompensaatiolla, tarkkuudella ±3 °C.
