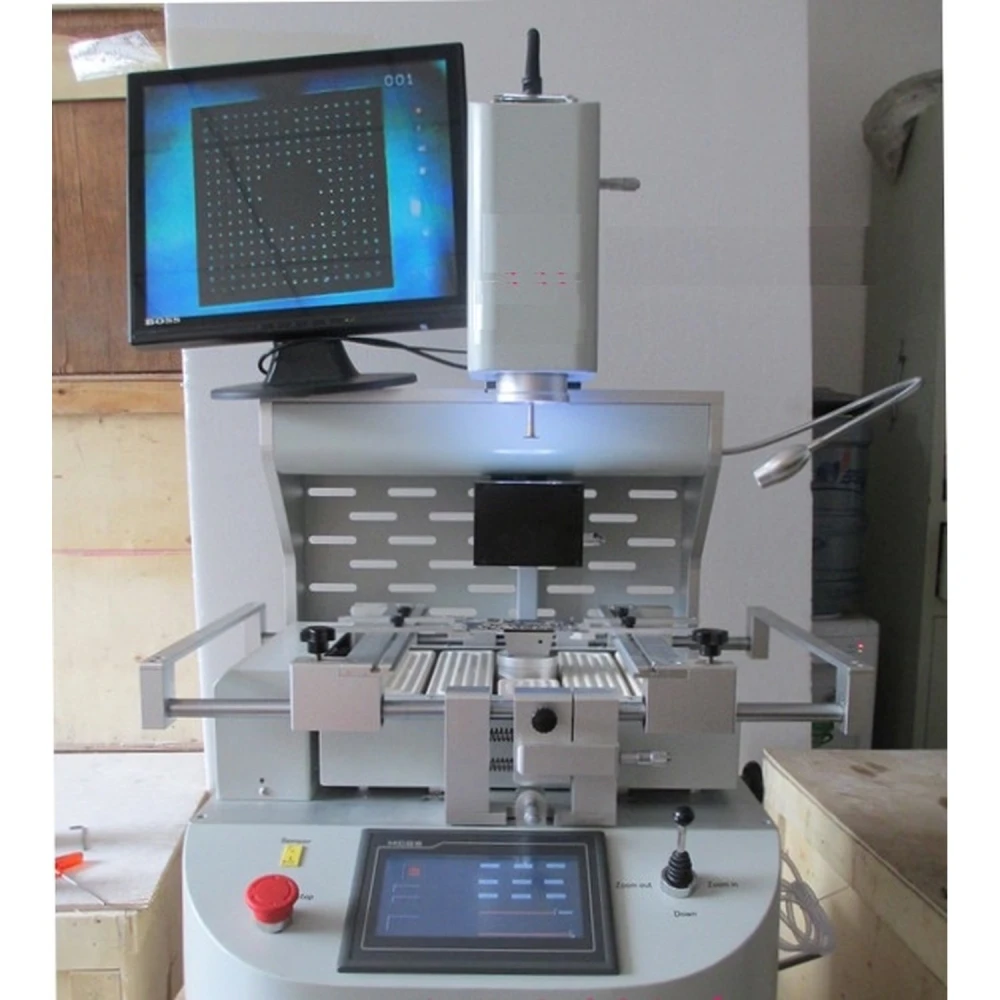

Mlink X5 BGA-reballingasema kolmella lämmitysalueella ja kosketusnäytöllä
Tuotemerkki: Mlink
Sis. ALV (Veroton: 3 100,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 3 690,24 € | -4% |
| 10+ | 3 613,36 € | -6% |
| 20+ | 3 459,60 € | -10% |
BGA-reballingasema Mlink X5 on edistyksellinen työkalu ammattilaisille, jotka tarvitsevat tarkkuutta ja monipuolisuutta BGA-komponenttien juotos- ja rework-prosesseissa. Tämä asema erottuu innovatiivisella ohjausjärjestelmällään ja tehokkaalla lämpökapasiteetillaan, ja se sopii erinomaisesti vaativiin elektroniikkatöihin.
Keskeiset ominaisuudet:
- Lineaariset liukukiskot mahdollistavat tarkan säädön ja nopean asemoinnin X-, Y- ja Z-akseleilla, mikä takaa korkean tarkkuuden ja hyvän käsiteltävyyden.
- Korkean tarkkuuden kosketusnäyttö PLC-ohjauksella, jonka avulla voi tallentaa useita työprofiileja, käyttää salasanansuojausta ja analysoida lämpötilakäyriä välittömästi.
- Kolme itsenäistä lämmitysaluetta: kaksi kuumailmalämmitintä (800W kumpikin) ja infrapunainen esilämmitin (3900W), lämpötilan hallinnalla ±3 °C sisällä.
- 360° kääntyvät kuumailmasuuttimet magneettikiinnityksellä helpottavat asennusta ja vaihtoa, ja alapuolinen IR-lämmitin varmistaa PCB-levyn tasaisen lämmityksen.
- Korkean tarkkuuden tuotu K-tyypin termopari suljetun säätöpiirin ohjauksella ja automaattisella lämpötilakompensaatiolla, integroitu PLC-moduuliin tarkkaa ohjausta varten.
- V-uralla varustettu asemointijärjestelmä ja joustava kiinnitys suojaavat PCB-levyä vääntymiseltä lämmityksen tai jäähdytyksen aikana, yhteensopiva minkä tahansa kokoisen BGA-paketin kanssa.
- Tehokas poikittaisvirtapuhallin nopeaan levyn jäähdytykseen, integroitu tyhjiöpumppu ja imukynä sirujen tehokkaaseen käsittelyyn.
- CCD-näkymäjärjestelmä mahdollistaa tarkan visuaalisen valvonnan BGA-juotos- ja irrotusprosesseissa.
- Suuri lämmitysalue soveltuu myös suurille levyille, kuten kannettaville tietokoneille, pelikonsoleille, palvelimille ja älytelevisioille.
- CE-sertifiointi, hätäpysäytys sekä automaattinen suoja ylikuumenemista ja sähkövikoja vastaan.
Tekniset tiedot:
| Numero | Parametri | Tiedot |
|---|---|---|
| 1 | Kokonaisteho | 5600W |
| 2 | Ylälämmitin | 800W |
| 3 | Alelämmitin | Toinen lämmitin 800W, kolmas IR-lämmitin 3900W |
| 4 | Virtalähde | AC 220V ±10%, 50/60Hz |
| 5 | Mitat | 640 × 630 × 900 mm |
| 6 | Asemointi | V-ura, PCB-tuki säädettävissä kaikkiin suuntiin ulkoisella yleiskiinnityksellä |
| 7 | Lämpötilan hallinta | K-tyypin anturi, suljettu säätöpiiri, itsenäinen lämmitys, tarkkuus ±3 °C |
| 8 | Yhteensopiva PCB-koko | Maksimi 570 × 370 mm, minimi 20 × 20 mm |
| 9 | Sähköinen valinta | Erittäin herkkä lämpötilansäätömoduuli + kosketusnäyttö (Taiwan) + yhteensopiva Mitsubishi Fx2n PLC:n kanssa |
| 10 | Nettopaino | 70 kg |
Tyypilliset käyttökohteet:
Tämä asema sopii erinomaisesti BGA-komponenttien korjaukseen ja reballingiin monimutkaisilla elektroniikkalevyillä, kuten kannettavissa tietokoneissa, pelikonsoleissa (Xbox, PS3), palvelimissa ja älytelevisioissa. Sen edistynyt ohjausjärjestelmä ja kolminkertainen lämmitysalue mahdollistavat tehokkaan ja turvallisen työskentelyn minimoiden lämpövaurioiden riskin.
Yhteensopivuus:
Yhteensopiva laajan PCB-levykokojen ja BGA-pakettien valikoiman kanssa. Joustava kiinnitysjärjestelmä ja tarkka lämpötilanhallinta tekevät siitä sopivan erilaisiin ammattimaisiin elektroniikan korjaus- ja valmistussovelluksiin.
Tärkeä huomautus: Tämä tuote on tällä hetkellä loppu varastosta. Voit tarkistaa vaihtoehtoja tai ottaa yhteyttä saadaksesi tietoa tulevasta saatavuudesta.
- 5600W kokonaisteho ja kolme itsenäistä lämmitysaluetta
- HD-kosketusnäyttö PLC-ohjauksella ja tallennettavat profiilit
- Kuumailmalämmittimet ja IR-lämmitin tarkalla säädöllä
- CCD-näkymäjärjestelmä BGA-juotoksen visuaaliseen valvontaan
- V-uralla varustettu asemointi ja joustava PCB-kiinnitys
- Poikittaisvirtapuhallin nopeaan jäähdytykseen
- Integroitu tyhjiöpumppu ja imukynä sirujen käsittelyyn
- CE-sertifiointi sekä suoja ylikuumenemista ja vikoja vastaan
- Yhteensopiva jopa 570×370 mm levyjen ja erilaisten BGA-pakettien kanssa
- Mitat 640×630×900 mm ja nettopaino 70 kg
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Mlink X5 -aseman tärkeimmät edut verrattuna muihin saman luokan BGA-uudelleentyöstöasemiin?
Mlink X5 erottuu erittäin tarkalla lämpötilansäädöllä (±3 °C), kolmella itsenäisellä lämmitysalueella (kaksi kuumailma-aluetta ja yksi infrapuna-alue), tarkalla X-Y-Z-säädöllä asemointiin, HD-kosketusnäytöllä PLC-ohjauksella sekä tallennettavilla lämpöprofiileilla. Tämä mahdollistaa paremman toistettavuuden, pienemmän PCB-vaurion riskin ja mukautuvuuden eri pakkaustyypeille. Perusmalleihin verrattuna se tarjoaa paremman lämpövakauden ja enemmän räätälöintivaihtoehtoja.
Mitkä ovat aseman mitat, paino ja materiaalit, ja mitä vakiopakkaus sisältää?
Asema käyttää kestäviä metallimateriaaleja, mahdollisesti teräsrunkoa ja teollisuuselektroniikkaa, vaikka valmistaja ei erittele tarkkaa koostumusta. Arvioidut mitat ovat yleensä noin 500 x 600 x 450 mm ja paino 35–50 kg, joten laite vaatii kiinteän sijoituspaikan. Vakiopaketti sisältää tavallisesti pääyksikön, kosketusnäytön, kuumailmasuuttimien sarjan, K-tyypin termoparit, PCB-alustan ja perusliitäntätarvikkeet.
Millä jännitteellä ja taajuudella Mlink X5 toimii, ja mitä sähkö- tai ilmanvaihtovaatimuksia tarvitaan?
Asema on suunniteltu toimimaan standardilla 220 V (±10%), 50/60 Hz -verkkojännitteellä, ja enimmäiskulutus voi vaihdella 2000–4000 W välillä riippuen kolmen lämmittimen samanaikaisesta käytöstä. Se vaatii maadoituksen ja hyvin ilmastoidun ympäristön, koska lämmittimien käyttö tuottaa merkittävää hukkalämpöä.
Millaista säännöllistä huoltoa asema vaatii, ja mikä on sen arvioitu käyttöikä normaalissa käytössä?
Perushuoltoon kuuluu suutinten ja suodattimien säännöllinen puhdistus, termoparien kalibroinnin tarkistus sekä mekaanisten liitosten tarkastus 6 kuukauden välein. Kriittiset osat, kuten K-tyypin termoparit ja lämmityselementit, kestävät noin 5 000–10 000 tuntia käytöstä riippuen. Asianmukaisella huollolla odotettu käyttöikä on yli 8 vuotta teollisessa ympäristössä.
Onko PCB-levyn koossa tai yhteensopivissa komponenttityypeissä rajoituksia, jotka kannattaa huomioida ennen tämän aseman valintaa?
Mlink X5 pystyy käsittelemään useimpia alan standardi-PCB-levyjä, joiden enimmäiskoko on yleensä noin 400 x 400 mm. BGA-, QFN- ja CSP-paketit ovat yhteensopivia, kunhan koko sopii suuttimiin ja lämmitysalueeseen. Poikkeuksellisen kokoisille tai muotoisille komponenteille voidaan tarvita räätälöity suutin.
Onko Mlink X5 -asema ostettavissa tällä hetkellä?
Tällä hetkellä Mlink X5 -asema on loppu varastosta. Voit tarkistaa vaihtoehtoja tai ottaa yhteyttä saadaksesi tietoa tulevasta saatavuudesta.
Minkä kokoisen PCB-levyn asema voi käsitellä enintään?
Asema voi käsitellä PCB-levyjä, joiden koko on enintään 570×370 mm ja vähintään 20×20 mm.
Millaista lämpötilan hallintaa se käyttää?
Se käyttää K-tyypin anturia suljetulla säätöpiirillä ja tarkkuudella ±3 °C, ja jokaisella lämmitysalueella on itsenäinen ohjaus.
Onko se yhteensopiva räätälöityjen työprofiilien kanssa?
Kyllä, asema mahdollistaa useiden työprofiilien tallentamisen salasanansuojauksella ja parametrien muokkauksella.
Mitä suojaustoimintoja asema sisältää?
Siinä on CE-sertifiointi, hätäpysäytys, automaattinen sammutussuoja onnettomuustilanteissa ja kaksinkertainen ylikuumenemissuoja.
