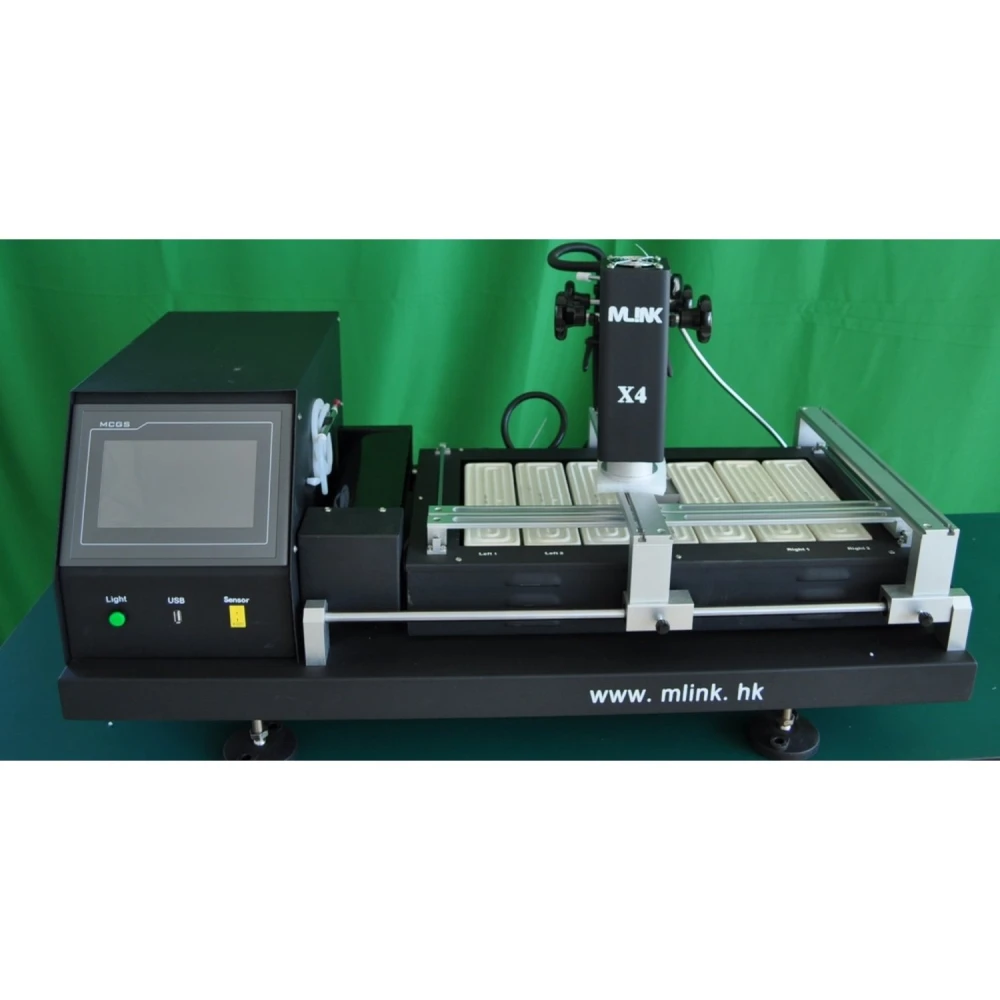

BGA-reballingasema Mlink X4 kosketusohjauksella ja tarkkuudella
Tuotemerkki: Mlink
Sis. ALV (Veroton: 1 199,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 427,29 € | -4% |
| 10+ | 1 397,55 € | -6% |
| 20+ | 1 338,08 € | -10% |
BGA-reballingasema Mlink X4 on ammattitason työkalu, joka on suunniteltu BGA-komponenttien juottamiseen ja reballing-työhön suurella tarkkuudella ja tehokkuudella. Tämä asema yhdistää edistyneen teknologian ja tukevan rakenteen tarjotakseen optimaaliset tulokset elektroniikan korjauksessa ja valmistuksessa.
Siinä on liner-liukujärjestelmä, joka mahdollistaa tarkan säädön ja nopean asemoinnin X-, Y- ja Z-akseleilla, varmistaen hyvän hallittavuuden ja tarkkuuden jokaisessa työvaiheessa. Korkean resoluution kosketusnäyttö PLC-ohjauksella mahdollistaa useiden työprofiilien tallentamisen, suojaamisen salasanalla ja parametrien helpon muokkaamisen. Lisäksi se sisältää lämpötilakäyrien välittömän analyysin yksityiskohtaista hallintaa varten.
Mlink X4:ssa on kolme erillistä lämmitysaluetta: kaksi kuumailmalämmitintä ja yksi infrapunalämmitin esilämmitystä varten. Lämpötilaa ohjataan ±3 °C tarkkuudella. Ylempi lämmitin on vapaasti säädettävä, kun taas toinen voidaan siirtää pystysuunnassa. Alempi IR-lämmitin varmistaa lämmön tasaisen jakautumisen PCB-levylle.
Se tarjoaa valikoiman kuumailmasuuttimia, jotka pyörivät 360° ja asennetaan helposti magneettien avulla, ja saatavilla on myös räätälöityjä vaihtoehtoja. Asema käyttää erittäin tarkkoja K-tyypin termopareja suljetun säätöpiirin ohjauksella ja automaattisella lämpötilakompensaatiolla, ja siinä on PLC-moduuli tarkkaa ohjausta varten.
Sen asemointijärjestelmä sisältää V-uran ja säädettävän yleiskiinnikkeen, joka suojaa PCB-levyä vääntymiseltä lämmityksen tai jäähdytyksen aikana ja on yhteensopiva minkä tahansa kokoisen BGA-paketin kanssa.
Tehokkuuden parantamiseksi siinä on tehokas poikittaisvirtapuhallin, joka jäähdyttää levyn nopeasti, sekä integroitu tyhjiöpumppu ja ulkoinen imukynä sirujen nopeaan käsittelyyn.
Asemassa on ennaltaehkäisevät hälytykset juotos- ja juotteenpoistoprosessien päätyttyä, CE-sertifikaatti, hätäpysäytyspainike sekä automaattinen suojaus vikojen tai kahden ylikuumenemisen varalta.
CCD-näköjärjestelmä mahdollistaa tarkan visuaalisen valvonnan sulamisprosessin aikana BGA-juotossa ja juotteenpoistossa, varmistaen laadun ja tarkkuuden.
Sen laaja lämmitysalue soveltuu kaikenkokoisille levyille, mukaan lukien kannettavat tietokoneet, pelikonsolit (Xbox, PS3), palvelinlevyt ja suuret älytelevisiot.
Keskeiset tekniset ominaisuudet:
- Teho yhteensä: 5600W
- Ylempi lämmitin: 800W
- Alempi lämmitin: 2º calentador 800W + 3º calentador IR 3900W
- Virtalähde: AC 220V ±10%, 50/60Hz
- Mitat: 940 x 550 x 500 mm
- Asemointi: V-ura säädettävällä yleiskiinnikkeellä
- Lämpötilan hallinta: K-tyypin anturi, suljettu piiri, tarkkuus ±3°C
- PCB-levyn enimmäiskoko: 570 x 370 mm; vähimmäiskoko 20 x 20 mm
- Sähköinen ohjaus: herkkä lämpötilansäätömoduuli + Taiwanin kosketusnäyttö + yhteensopiva Mitsubishi Fx2n PLC:n kanssa
- Nettopaino: 70 kg
Tyypilliset käyttökohteet ja yhteensopivuus
BGA-reballingasema Mlink X4 on ihanteellinen teknikoille ja ammattilaisille, jotka tarvitsevat BGA-sirujen juottamista, juotteenpoistoa ja reballing-työtä suurella tarkkuudella ja hallinnalla. Se on yhteensopiva suurten elektroniikkalevyjen ja monimutkaisten laitteiden, kuten kannettavien tietokoneiden, pelikonsolien, palvelimien ja älytelevisioiden kanssa.
Sen edistynyt lämpötilan- ja näköjärjestelmän ohjaus mahdollistaa turvallisen ja tehokkaan työskentelyn sekä helpottaa elektroniikan korjausta ja valmistusta ammattimaisissa ympäristöissä.
- 5600W kokonaisteho nopeaan ja tasaiseen lämmitykseen
- Kolme erillistä lämmitysaluetta ja ±3°C ohjaus
- Korkean resoluution kosketusnäyttö PLC-ohjauksella ja suojatuilla profiileilla
- CCD-näköjärjestelmä juotosprosessin tarkkaan valvontaan
- Säädettävä V-urallinen tuki PCB-levyjen suojaamiseen ja kiinnitykseen
- Integroitu poikittaisvirtapuhallin ja tyhjiöpumppu tehokkuuden parantamiseksi
- Yhteensopiva jopa 570x370 mm levyjen ja pienten komponenttien kanssa
- CE-sertifiointi sekä turvajärjestelmät hätäpysäytyksellä
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Mlink X4 -aseman tärkeimmät toiminnot ja edut verrattuna muihin markkinoilla oleviin BGA-uudelleentyöstöasemiin?
Mlink X4 erottuu tarkalla ja nopealla X-, Y- ja Z-akselien säädöllä tuoduilla liukukiskoilla, korkearesoluutioisella kosketusnäytöllä profiilien tallennuksella ja lämpökäyrien analyysillä, kolmella itsenäisellä lämmitysalueella (kaksi kuumailmalla ja yksi infrapunalla) sekä K-tyypin termoparilla ja PLC-ohjauksella toteutetulla lämpötilansäädöllä. Nämä ominaisuudet tekevät siitä monipuolisen ja tarkan vaihtoehdon moniin standardimalleihin verrattuna.
Mitkä ovat Mlink X4 -aseman päämateriaalit, mitat ja mitä pakkaus sisältää ostettaessa?
Runko on yleensä terästä ja alumiinia, mikä yhdistää kestävyyden ja lämmönpoiston. Tämän tyyppisten asemien tyypilliset mitat ovat noin 600 x 650 x 500 mm ja paino 40–60 kg, mutta tarkat arvot kannattaa tarkistaa teknisestä tiedosta. Pakkaus sisältää yleensä aseman, kameran, kuumailmasuuttimet, K-tyypin termoparin, liitäntäkaapelit ja käyttöohjeen.
Mitä sähkö- ja liitinyhteensopivuusvaatimuksia Mlink X4 tarvitsee turvalliseen käyttöön?
Mlink X4 toimii tyypillisesti 220–240 V AC (50/60 Hz) -syötöllä, ja enimmäiskulutus on noin 3400 W. Se käyttää standardia IEC-virtaliitintä ja vaatii asianmukaisen maadoituksen. Termoparien ja ulkoisten ohjainten liitäntöihin voi sisältyä erityisiä portteja, jotka ovat yhteensopivia K-tyypin termoparien ja yleisten teollisuusliitäntöjen kanssa.
Mikä on todellinen lämpötilansäätötarkkuus ja mitkä ovat kunkin lämmitysalueen käyttölämpötilarajat?
Mlink X4 tarjoaa lämpötilansäädön ±3 °C vaihtelulla K-tyypin termoparin ja automaattisen kompensoinnin suljetun järjestelmän ansiosta. Kaksi yläaluetta (kuumailma) toimivat yleensä 100 °C–450 °C alueella, kun taas alapuolinen IR-esilämmitin on säädettävissä tehon ja lämpötilan osalta samankaltaiselle alueelle. Suositeltujen rajojen ylittäminen voi vaikuttaa komponenttien käyttöikään.
Mitä huoltoon, mahdollisiin vikoihin ja varaosien saatavuuteen liittyviä asioita minun tulisi huomioida Mlink X4:n kohdalla?
Päähuolto koostuu suutinten säännöllisestä puhdistuksesta, termoparien ja puhaltimien tarkistuksesta sekä sähköliitäntöjen määräaikaisesta tarkastuksesta. Yleisimpiä vikoja voivat olla vaurioituneet lämpötila-anturit tai suutinten kuluminen. Varaosia on saatavilla — suuttimet, termoparit, puhaltimet ja näytöt — ja ne kannattaa hankkia vain valtuutetuilta toimittajilta takuun säilyttämiseksi (yleensä 1 vuosi pääosille).
Mihin töihin BGA-reballingasema Mlink X4 sopii parhaiten?
Se sopii BGA-sirujen juottamiseen, juotteenpoistoon ja reballing-työhön elektroniikkalevyillä, erityisesti suurissa laitteissa kuten kannettavissa tietokoneissa, konsoleissa ja palvelimissa.
Minkä kokoisia PCB-levyjä laite voi käsitellä?
Se voi käsitellä PCB-levyjä, joiden koko on enintään 570 x 370 mm ja vähintään 20 x 20 mm.
Miten lämpötilaa ohjataan asemassa?
Se käyttää K-tyypin anturia suljetulla säätöpiirillä ja automaattisella kompensaatiolla, mikä takaa ±3 °C tarkkuuden.
Sisältääkö asema turvajärjestelmiä?
Kyllä, siinä on CE-sertifikaatti, hätäpysäytys, automaattinen vikojen suojaus ja kaksoissuoja ylikuumenemista vastaan.
Onko se heti ostettavissa?
Tällä hetkellä Mlink X4 on loppu varastosta, suosittelemme tarkistamaan saatavuuden tai vaihtoehtoiset tuotteet.
