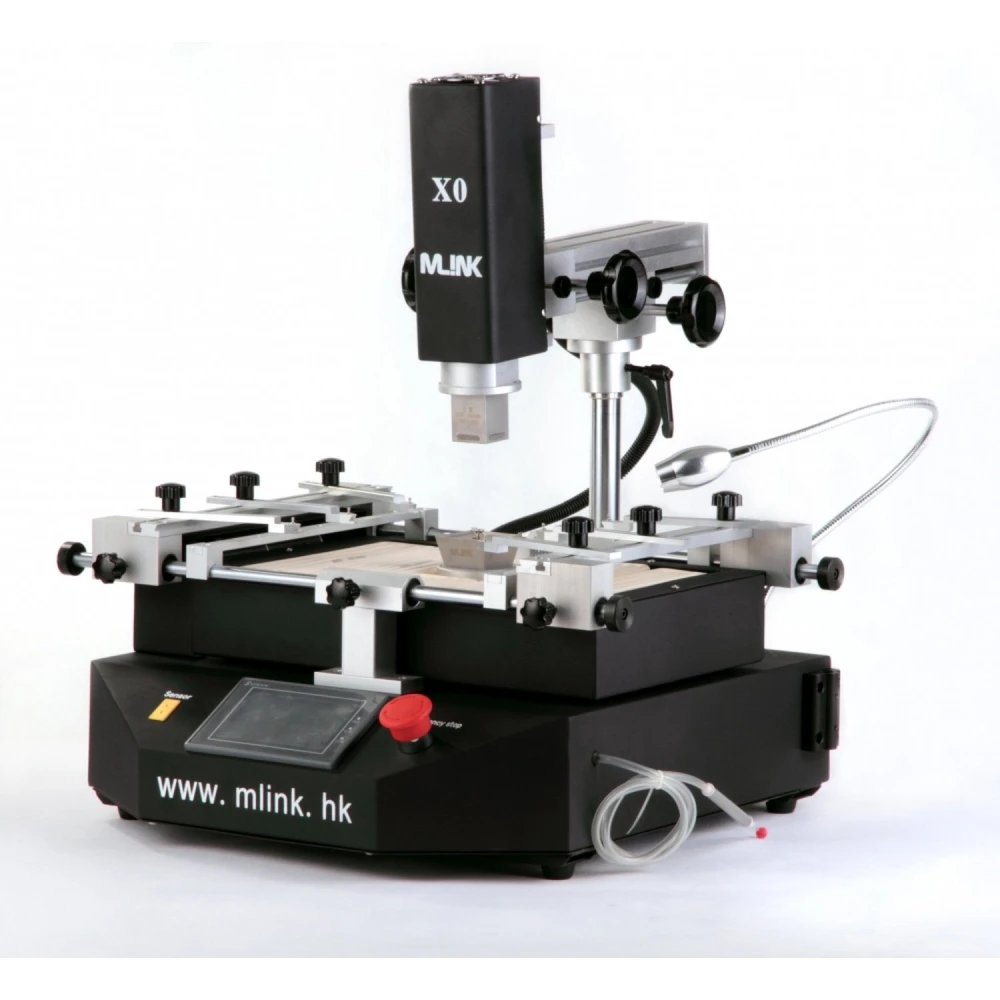

Mlink X0 BGA-reballingasema edistyneellä lämpötilanhallinnalla
Tuotemerkki: Mlink
Sis. ALV (Veroton: 699,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 832,09 € | -4% |
| 10+ | 814,75 € | -6% |
| 20+ | 780,08 € | -10% |
Mlink X0 BGA-reballingasema on ammattimainen juotosasema, joka on suunniteltu tarkkaan työskentelyyn BGA-komponenttien ja PCB-levyjen korjauksen parissa. Tämä asema erottuu korkealla tarkkuudellaan ja edistyneellä hallinnallaan, joka takaa optimaaliset tulokset juotos- ja juotoksenpoistoprosesseissa.
Mlink X0:ssa on lineaarinen liukujärjestelmä X-, Y- ja Z-akseleille, mikä mahdollistaa tarkan säädön ja nopean asemoinnin suurella tarkkuudella ja tehokkaalla käsiteltävyydellä. Sen korkearesoluutioinen kosketusnäyttö ja PLC-ohjaus helpottavat useiden profiilien asetusta ja tallennusta sekä tarjoavat salasanasuojauksen ja lämpötilakäyrien välittömän analyysin.
Siinä on kolme itsenäistä lämmitysaluetta: kaksi kuumailmalämmitintä ja yksi infrapunalämmitin esilämmitystä varten, lämpötilanhallinnalla ±3 °C sisällä. Ylempi lämmitin on vapaasti säädettävä, toinen voidaan siirtää pystysuunnassa, ja kolmas mahdollistaa tehonkulutuksen säädön. Lisäksi mukana on valikoima kuumailmasuuttimia, jotka pyörivät 360° magneetin avulla helppoa asennusta ja vaihtoa varten, sekä alempi infrapunalämmitin, joka varmistaa PCB-levyn tasaisen lämmityksen.
Levyn suojaamiseksi prosessin aikana siinä on kaikkiin suuntiin säädettävä V-tuki sekä ulkoinen yleiskiinnike, joka estää lämpö- tai kylmämuodonmuutoksia. Asema sisältää myös tehokkaan ristivirtauspuhaltimen nopeaa jäähdytystä varten sekä integroidun tyhjiöpumpun ulkoisella imukynällä nopeaan sirujen käsittelyyn.
Turvaominaisuuksiin kuuluvat CE-sertifikaatti, hätäpysäytys, automaattinen sammutus onnettomuuksien yhteydessä ja kaksoissuoja ylikuumenemista vastaan. Sen CCD-näköjärjestelmä mahdollistaa tarkan visuaalisen valvonnan BGA-juotos- ja juotoksenpoistoprosessin aikana.
Keskeiset ominaisuudet
- Kokonaisteho: 4400W
- Ylempi lämmitin: 800W
- Alemmat lämmittimet: toinen lämmitin 800W, kolmas IR 2300W
- Sähkönsyöttö: AC220V ±10%, 50/60Hz
- Mitat: 600×600×500 mm
- Säädettävä V-groove-tyyppinen PCB-tuki muodonmuutosten estämiseksi
- Lämpötilanhallinta K-tyypin anturilla suljetussa piirissä, tarkkuus ±3°C
- PCB:n enimmäiskoko: 410×330 mm; vähimmäiskoko: 20×20 mm
- Sähköinen ohjaus erittäin herkällä moduulilla ja 4" kosketusnäytöllä, yhteensopiva Mitsubishi PLC:n kanssa
- Nettopaino: 30 kg
Tyypilliset käyttökohteet
Mlink X0 -asema sopii erinomaisesti ammattilaisille, jotka tekevät BGA-sirujen korjausta ja reballingia elektroniikkalevyillä. Se takaa tarkan asemoinnin ja lämpötilanhallinnan, jotta herkät komponentit eivät vaurioidu. Sen näköjärjestelmä ja edistynyt ohjaus helpottavat prosessin seurantaa ja varmistavat tasaiset tulokset.
Yhteensopivuus
Yhteensopiva minkä tahansa kokoisen BGA-paketin kanssa säädettävän tuen sekä joustavan lämpötila- ja tehoasetuksen ansiosta. Soveltuu erikokoisille PCB-levyille ilmoitettujen rajojen puitteissa.
- Kokonaisteho 4400W tehokkaaseen lämmitykseen
- Kolme itsenäistä lämmitysaluetta ja tarkka ±3°C hallinta
- Korkearesoluutioinen kosketusnäyttö ja PLC-ohjaus omille profiileille
- CCD-näköjärjestelmä visuaaliseen valvontaan juotossa ja juotoksenpoistossa
- Säädettävä V-groove-tuki PCB-levyn suojaamiseen muodonmuutoksilta
- Integroitu tyhjiöpumppu ja ulkoinen imukynä nopeaan käsittelyyn
- Ristivirtauspuhallin nopeaan ja tehokkaaseen jäähdytykseen
- CE-sertifioitu, hätäpysäytys ja ylikuumenemissuoja
- 360° pyörivät kuumailmasuuttimet magneetilla helppoa vaihtoa varten
- Yhteensopiva jopa 410×330 mm PCB-levyjen ja minkä tahansa kokoisten BGA-pakettien kanssa
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Mlink X0 -aseman tärkeimmät ominaisuudet verrattuna muihin BGA-uudelleentyöstöasemiin?
Mlink X0 erottuu tarkalla X-, Y- ja Z-akselien säätöjärjestelmällään, korkearesoluutioisella kosketusnäytöllä PLC-ohjauksella ja muokattavilla profiileilla, kolmella itsenäisellä lämmitysalueella (kaksi kuumailma-aluetta ja yksi IR-alue), erittäin tarkalla K-tyypin termoparilla toteutetulla lämpötilansäädöllä sekä nopeasti vaihdettavilla pyörivillä suuttimilla. Tämä mahdollistaa paremman lämpötilanhallinnan, toistettavuuden ja mukautuvuuden verrattuna perusmalleihin, ja on erityisen hyödyllinen vaativissa prosesseissa tai monimutkaisilla PCB-levyillä.
Mitkä ovat Mlink X0 -aseman valmistusmateriaalit, mitat ja paino? Mitä pakkaus sisältää?
Runko on terästä ja alumiinia, ja elektroniset komponentit ovat sertifioituja; ohjauspaneeli on karkaistua lasia. Sen mitat ovat noin 850 mm × 630 mm × 640 mm ja kokonaispaino on noin 75 kg. Pakkaus sisältää pääaseman, kuumailmasuuttimien setin (yleensä 4–5 kpl), virtajohdot, termopurianturin, kiinnityssarjan, käyttöohjeen ja perusvaraosia.
Minkälaista sähkösyöttöä ja liitäntöjä Mlink X0 -asema tarvitsee? Onko se yhteensopiva eri alueiden sähköverkkojen kanssa?
Se toimii tyypillisesti 220 V AC, 50/60 Hz -syötöllä, ja arvioitu enimmäiskulutus on 4500 W. Pistoke ja johdotus täyttävät eurooppalaiset standardit; muilla alueilla voidaan tarvita adapteri tai jännitteenmuunnin. On varmistettava, että sähkölinja kestää ilmoitetun kuormituksen, jotta vältetään katkokset tai vauriot.
Mikä on Mlink X0 -aseman lämpötilansäädön alue ja lämmitysalueiden tarkkuus?
Kuumailma-alueita voidaan ohjata itsenäisesti ja samanaikaisesti, lämpötila-alue on 100 °C–450 °C ja tarkkuus ±3 °C K-tyypin termoparilla ja suljetulla säätöpiirillä. Myös infrapunalämmityksen esilämmitin on säädettävissä tehon ja lämpötilan osalta. Asema tukee monivaiheisten lämpöprofiilien luontia.
Suositellaanko Mlink X0:lle huoltoa ja kuinka kestävä laite on intensiivisessä käytössä?
Suositellaan säännöllistä puhdistusta ilmakanaviin sekä suuttimien ja lämpötila-antureiden tarkistamista. Lämmityselementtien käyttöikä ylittää yleensä 2000 käyttökertaa, mutta esimerkiksi pöly tai liiallinen käyttö voi lyhentää sitä. Tärkeimpiä varaosia on saatavilla, ja tekninen käyttäjä voi tehdä perushuollot itse.
Onko Mlink X0 -asema saatavilla varastossa?
Tällä hetkellä Mlink X0 -asema on loppu varastosta.
Millainen lämpötilanhallinta Mlink X0 -asemassa on?
Siinä on suljetun piirin lämpötilanhallinta K-tyypin anturilla ja ±3°C tarkkuus.
Minkä kokoisille PCB-levyille Mlink X0 sopii?
Se sopii enintään 410×330 mm ja vähintään 20×20 mm kokoisille PCB-levyille.
Sisältääkö Mlink X0 näköjärjestelmän?
Kyllä, siinä on CCD-näköjärjestelmä tarkkaa visuaalista valvontaa varten BGA-juotossa ja juotoksenpoistossa.
Mikä on Mlink X0 -aseman teho?
Kokonaisteho on 4400W, ja lämmittimet ovat 800W, 800W ja 2300W.
