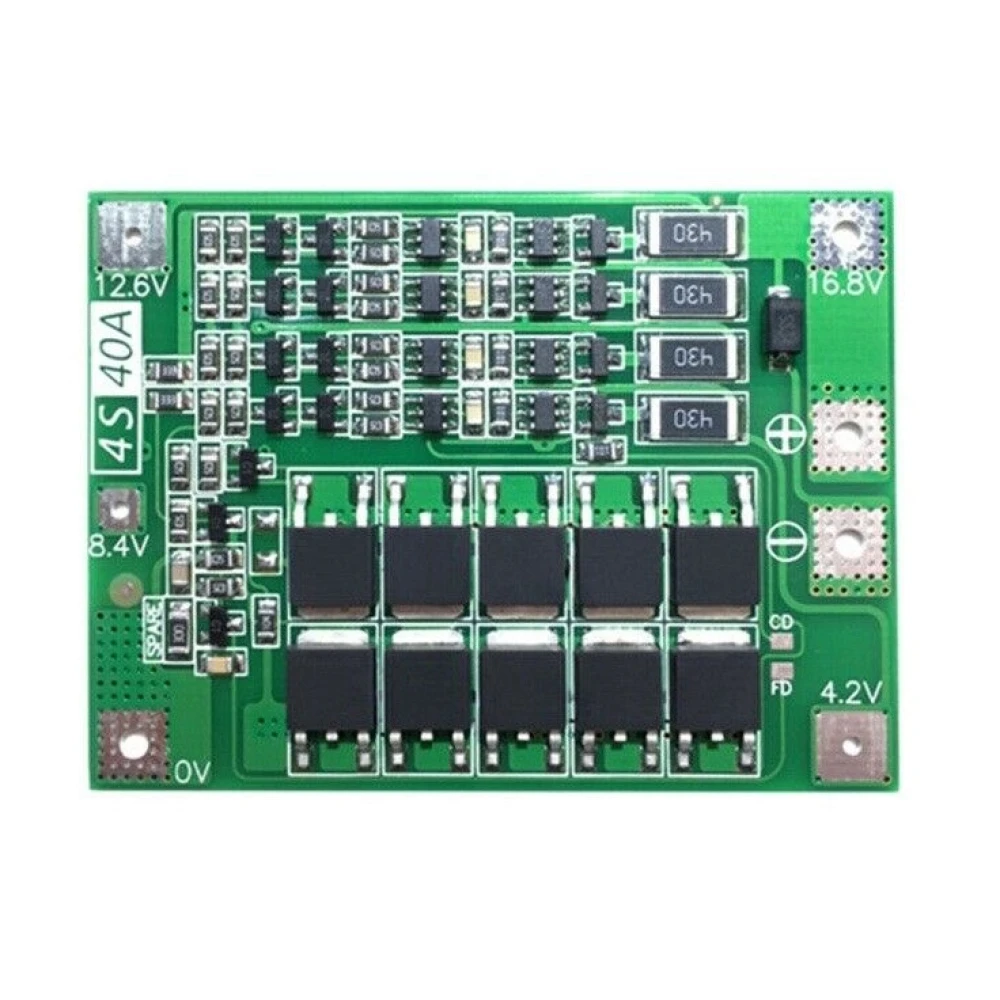

Tasapainotettu 4S 40A litiumakun suojalevy PCB

4S 40A litiumakun suojalevy PCB on olennainen komponentti, joka varmistaa litiumakkujesi turvallisuuden ja optimaalisen suorituskyvyn 4 kennon sarjakytkennöissä (4S). Tämä tasapainotettu versio on suunniteltu käsittelemään suuria virtoja tehokkaalla suojauksella, mikä varmistaa akkujesi pitkäikäisyyden ja vakauden.

Tärkeimmät ominaisuudet:

• Nimellisjännite: 3.6V - 3.7V per kenno, yhteensopiva 18650-, 26650- ja litiumpolymeeriakkujen kanssa.
• Kokonaislatausjännite: välillä 16.8V ja 18.1V 4 kennon akkupaketille.
• Suurin jatkuva purkausvirta: 40A, ihanteellinen sovelluksiin, jotka vaativat suurta tehoa.
• Suurin jatkuva latausvirta: 20A, suosituksena pienentää virtaa, jos jäähdytys on riittämätön.
• Tyyppi: Jännitesäädin tasapainotustoiminnolla, joka ylläpitää jokaisen kennon kuntoa.
• Sopii tasapainotettuun käyttöön, kun käynnistysvirta on alle 80A ja teho alle 220W.

Tekniset tiedot ja suositukset:

• Vaatii akut, joiden purkauskyky on 15C-20C (vähintään 3 akkua) tai 10C-15C (vähintään 6 akkua) onnistunutta käynnistystä varten.

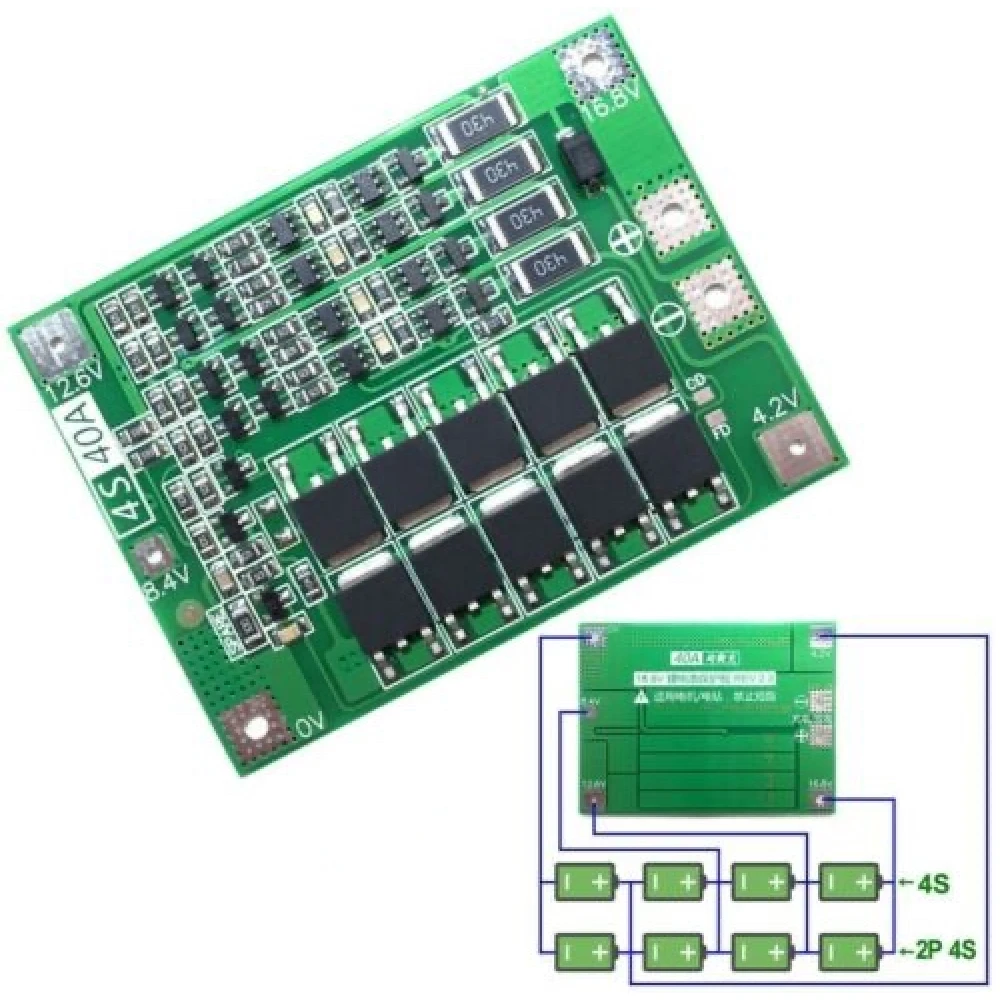

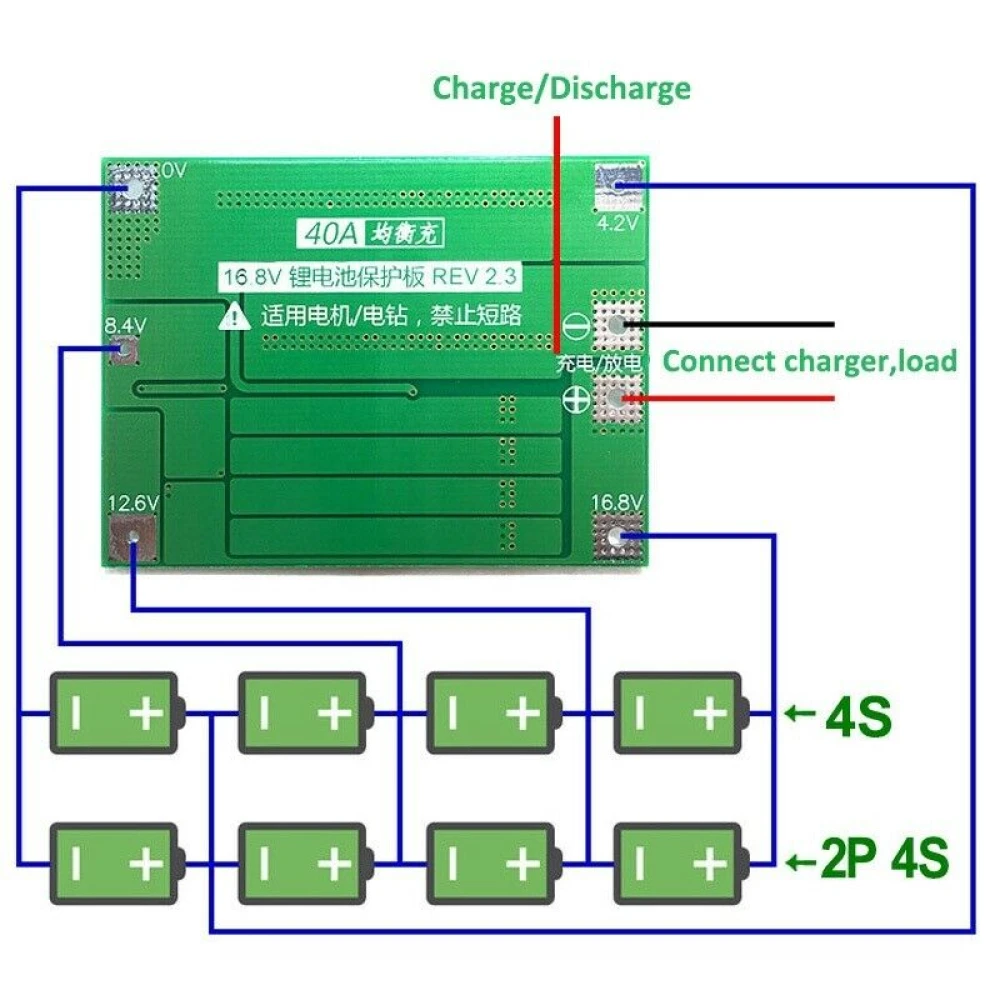

• Johdotuskaaviota on noudatettava tarkasti jännitepisteillä 0V, 4.2V, 8.4V, 12.6V ja 16.8V oikosulkujen välttämiseksi.
• Suositellaan kytkemään ei-polaarinen kondensaattori (jännite >25V, kapasiteetti 10uF-100uF) moottorin positiivisen ja negatiivisen liittimen väliin vastajännitepiikkien estämiseksi latauksen aikana.
• Sarjaan kytketyissä akuissa varmista, että jokaisella ryhmällä on sama jännite; muuten lataa jokainen akku erikseen ennen sarjakytkentää.

Tyypilliset käyttökohteet:

Tämä levy sopii erinomaisesti litiumakkujärjestelmiin sovelluksissa kuten sähköajoneuvot, dronet, sähkötyökalut ja muut elektroniset laitteet, jotka vaativat suurta virtaa ja tasapainotettua suojausta ylikuormituksen, syväpurkauksen tai kennojen epätasapainon aiheuttamien vaurioiden välttämiseksi.

Yhteensopivuus:

Yhteensopiva 4S-litiumakkujen (4 kennoa sarjassa) kanssa, mukaan lukien 18650-, 26650- ja litiumpolymeeriakut, kunhan ilmoitettuja jännite- ja virtavaatimuksia noudatetaan.

Paketin sisältö:

• 1 x 4S 40A tasapainotettu litiumakun suojalevy PCB.

• Nimellisjännite 3.6V-3.7V per kenno, yhteensopiva 18650- ja 26650-akkujen kanssa.
• Jatkuva purkausvirta jopa 40A suureen tehoon.
• Suurin jatkuva latausvirta 20A, jäähdytyssuosituksella.
• Tasapainotettu versio pitää jokaisen kennon kunnossa ja ehkäisee epätasapainoa.
• Sopii alle 80A käynnistysvirralle ja alle 220W tehon käyttöön.
• Vaatii akkuja, joiden purkauskyky on 15C-20C tai 10C-15C määrän mukaan.
• Noudata johdotuskaaviota oikosulkujen välttämiseksi.
• Kondensaattorin käyttöä suositellaan vastajännitepiikkien estämiseksi.
• Yhteensopiva 4S-litiumakkujen kanssa, mukaan lukien litiumpolymeeri sekä 18650- ja 26650-formaatit.
