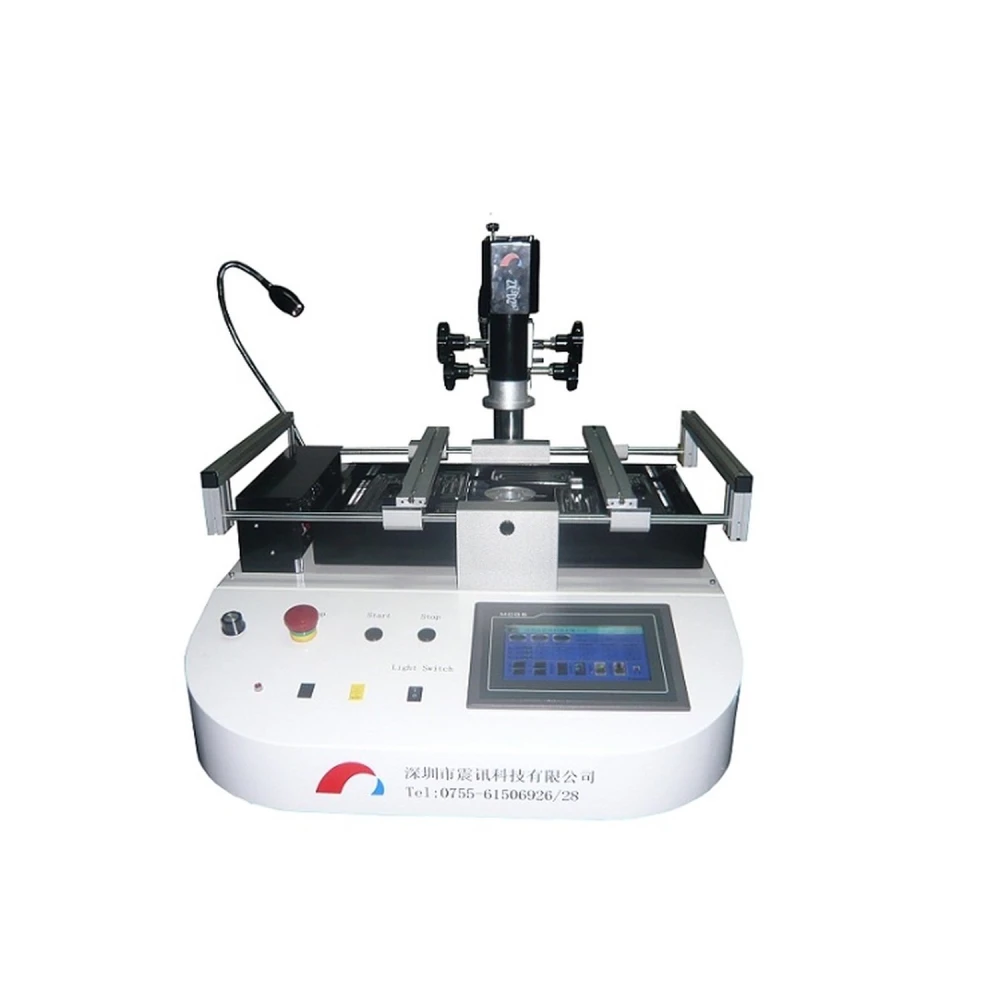

Zhenxun ZX-D2 reballing-asema ammattimaiseen BGA-juotostyöhön
Tuotemerkki: ZHENXUN
Sis. ALV (Veroton: 1 450,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 726,08 € | -4% |
| 10+ | 1 690,12 € | -6% |
| 20+ | 1 618,20 € | -10% |
Zhenxun ZX-D2 reballing-asema on ammattikäyttöön suunniteltu työkalu BGA-komponenttien reballingiin ja korjaukseen piirilevyillä (PCB). Tämä asema erottuu edistyneellä lämpötilansäätöjärjestelmällään ja tukevalla rakenteellaan, jotka takaavat tarkkuuden ja vakauden juotosprosessin aikana.
Keskeiset ominaisuudet:
- PLC-käyttöliittymä näyttää kolmen vyöhykkeen todellisen lämpötilan ja mahdollistaa lämpötilaprofiilien viennin.
- Kolme itsenäistä lämpötilavyöhykettä: ylä- ja alalämmitin kuumalla ilmalla sekä infrapunapohjainen esilämmitysalue.
- Lämpötilansäätö 9 nousevalla ja laskevalla segmentillä, ja tallennus jopa 40 lämpötilaprofiilille.
- Itsenäinen PID-järjestelmä jokaiselle vyöhykkeelle, mikä varmistaa vakaamman ja tarkemman lämmitysprosessin.
- Tuki alalämmitys- ja infrapunavyöhykkeellä juotosalueen vääntymisen estämiseksi.
- Jäähdytystuuletin juottamisen jälkeen varmistaa optimaalisen lopputuloksen PCB-levyllä.
- Salasanasuojaus lämpötilaprofiilin parametreille, mikä takaa turvallisuuden ja hallinnan.
- Sisältää useita erikokoisia kuumailmasuuttimia, ja niitä voidaan räätälöidä tarpeiden mukaan.
- Integroitu tyhjiöpumppu, joten ulkoisia kaasulähteitä ei tarvita.
Tekniset tiedot:
- PCB:n enimmäiskoko: 500 × 300 mm
- PCB:n paksuus: 0.1 a 5 mm
- Lämpötilansäätö: K-tyypin termopari suljetun piirin PID-säädöllä
- PCB:n sijoitustapa: Ulkopuolinen
- Alustava esilämmitys: 2400W infrapuna
- Päälämmittimet (ylä- ja alapuoli): Kuuma ilma 800W + 800W
- Virtalähde: Yksivaiheinen 220V, 50/60Hz, 4.0KVA
- Mitat: 650 × 700 × 550 mm
- Arvioitu paino: 47 kg
Tyypilliset käyttökohteet:
Tämä asema sopii erinomaisesti teknikoille ja ammattilaisille, jotka työskentelevät BGA-komponentteja sisältävien elektroniikkalevyjen korjauksen ja huollon parissa. Sen kyky hallita lämpötilaa tarkasti useissa vyöhykkeissä tekee siitä sopivan reballingiin, juottamiseen ja juotosten purkamiseen, mikä auttaa saavuttamaan laadukkaita tuloksia ja vähentämään levyjen vaurioitumisriskiä.
Yhteensopivuus:
Yhteensopiva määritettyjen kokoisten ja paksuisten PCB-levyjen kanssa ja sopii monenlaisille BGA-komponenteille. Integroitu tyhjiöpumppu helpottaa käsittelyä ilman lisäkaasulaitteita.
- PLC-käyttöliittymä lämpötilan hallintaan ja näyttöön kolmella vyöhykkeellä
- Kolme itsenäistä lämmitysaluetta: kuuma ilma ja infrapunapohjainen esilämmitys
- Jopa 40 lämpötilaprofiilin tallennus PID-säädöllä
- Tuki juotosalueen vääntymisen estämiseksi
- Jäähdytystuuletin parantaa juotoksen viimeistelyä
- Integroitu tyhjiöpumppu, ei tarvetta ulkoisille kaasulähteille
- Mukana useita kuumailmasuuttimia, muokattavissa
- Sopii jopa 500×300 mm PCB-levyille ja 0.1 a 5 mm paksuudelle
- Yksivaiheinen 220V, 4.0KVA virtalähde
- Kompaktit mitat ja noin 47 kg paino
Asiakkaiden kysymykset ja vastaukset
Mitä etuja itsenäisten alueiden ohjaus tarjoaa verrattuna yhden alueen reballing-asemiin?
Zhenxun ZX-D3:ssa on kolme itsenäisesti ohjattua lämmitysaluetta (ylä, ala ja infrapunainen esilämmitys), mikä mahdollistaa tarkemman lämpöhallinnan. Tämä vähentää lämpöstressiä ja PCB:n tai komponenttien vaurioitumisriskiä sekä tarjoaa enemmän joustavuutta lämpöprofiilien säätöön eri töissä. Yhden alueen järjestelmissä lämpötilavaihtelut voivat olla heikommin hallittuja, mikä lisää BGA-juotosten virheriskiä.
Mitkä ovat suurimmat tuetut PCB-mitat ja mitä käytännön rajoituksia voi esiintyä?
Asema tukee enintään 500 mm pitkää ja 300 mm leveää PCB:tä, jonka paksuus on 0,1–5 mm. On huomioitava lisätila käsittelyä ja kohdistusta varten; lisäksi työskentely maksimirajalla voi vaikeuttaa näkyvyyttä ja lisätä lämpöinertiaa, joten suurilla levyillä suositellaan lämpöprofiilien optimointia ja tukitarvikkeiden käyttöä.
Millainen sähkösyöttö tarvitaan ja mitä sähköasennuksessa tulee huomioida?
Laite toimii yksivaiheisella 220 V:n, 50/60 Hz:n syötöllä ja sen enimmäiskulutus on 4,0 kVA. On tärkeää varmistaa, että sähköasennus kestää nimellisvirran (~18,2 A), mieluiten omalla linjalla ja ylikuormitussuojauksella. Laite ei sovellu eri jännitteisille verkoille ilman sopivaa muuntajaa.
Mitä huoltokäytäntöjä suositellaan asemalle ja kuinka paljon ne vaikuttavat sen käyttöikään?
Perushuoltoon kuuluu suuttimien ja ilmansuodattimien säännöllinen puhdistus, alipainejärjestelmän tarkistus sekä PID-termoelementtien kalibroinnin säännöllinen varmistus. Näiden käytäntöjen noudattaminen vähentää ennenaikaista kulumista ja auttaa säilyttämään lämpötarkkuuden, pidentäen koneen käyttöikää ja vähentäen reballing-työn aikaisia häiriöitä.
Mitä turvamekanismeja asema sisältää ja täyttääkö se jonkin tunnetun standardin?
Se sisältää salasanasuojauksen kriittisille asetuksille, automaattisen jäähdytyksen juotosjakson jälkeen sekä lämpöeristyksen kosketusalueilla. Toimitetussa dokumentaatiossa ei mainita CE-, UL- tai muita kansainvälisiä sertifiointeja; teollisuusympäristöissä, joissa vaaditaan normitarkastuksia, valmistajan tai jälleenmyyjän lisävahvistus voi olla tarpeen.
Minkä kokoisia PCB-levyjä Zhenxun ZX-D2 reballing-asema tukee?
Se tukee PCB-levyjä, joiden koko on enintään 500×300 mm.
Millaista lämpötilansäätöä tämä asema käyttää?
Se käyttää PID-säätöä K-tyypin termoparilla suljetussa piirissä tarkkaa hallintaa varten.
Tarvitseeko asema ulkoisen kaasulähteen?
Ei, siinä on integroitu tyhjiöpumppu, joten ulkoisia kaasulähteitä ei tarvita.
Kuinka monta lämpötilaprofiilia asema voi tallentaa?
Se voi tallentaa jopa 40 erilaista lämpötilaprofiilia.
Mitä lämmitystapoja asema käyttää?
Se käyttää kuumaa ilmaa ylä- ja alapuolen päälämmitykseen sekä infrapunalämmitystä alapuolen esilämmitykseen.
Kirjoita asiakasarvostelu
Asiakkaat, jotka ostivat tämän tuotteen, ostivat myös

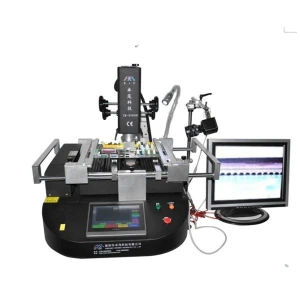

Zhuomao ZM-R5860C reballing-asema: tarkkuutta ja edistynyttä BGA-teknologiaa
