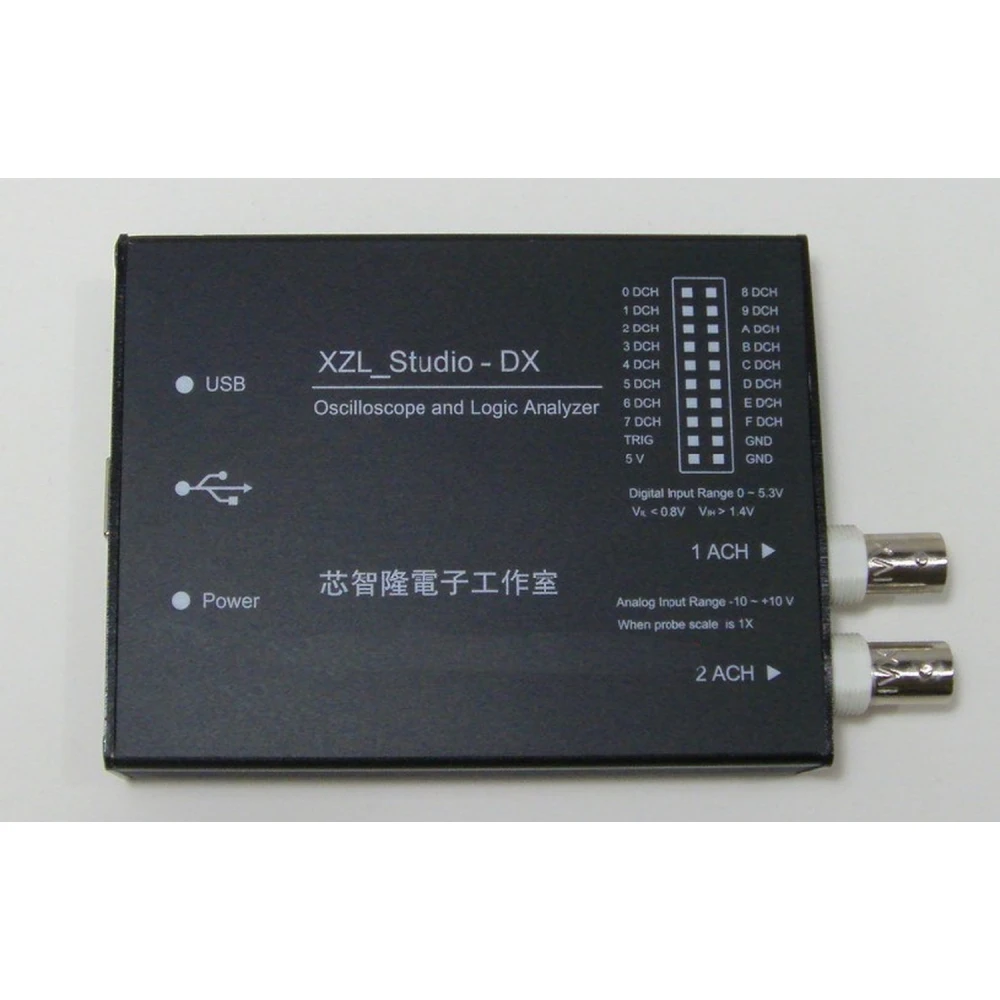

USB-logiikka-analysaattori ja oskilloskooppi XZL Studio DX Windowsille
Tuotemerkki: XZL
Sis. ALV (Veroton: 90,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 107,14 € | -4% |
| 10+ | 104,90 € | -6% |
| 20+ | 98,21 € | -12% |
XZL Studio DX USB-logiikka-analysaattori ja oskilloskooppi on ohjelmoitava monitoimityökalu Windows-PC:lle. Se yhdistää 2-kanavaisen digitaalisen oskilloskoopin, 16-kanavaisen logiikka-analysaattorin, protokolladekooderin ja digitaalisen signaaligeneraattorin yhteen kompaktiin ja helppokäyttöiseen laitteeseen.
Tämä laite sopii erinomaisesti elektroniikkainsinööreille, teknikoille, opiskelijoille ja harrastajille, jotka tarvitsevat monipuolisen instrumentin digitaalisten ja analogisten piirien analysointiin ja diagnosointiin.
Keskeiset ominaisuudet
- 16 kaksisuuntaista digitaalikanavaa ja 2 analogista kanavaa kattavaan sekasignaalien analyysiin.
- Reaaliaikainen väylädekoodaus, kuten SPI, Serial, I2C, I2S, Async, USB Full ja Low Speed, SMBus, 1-Wire, Parallel ja CAN.
- Oskilloskooppi ja logiikka-analysaattori digitaalisella tallennuksella, jonka avulla voit kaapata ja analysoida monimutkaisia signaaleja.
- Tehokas ohjelmisto integroiduilla dekoodereilla tietojen tulkinnan helpottamiseksi.
- Lisätoiminnot, kuten digitaalinen signaaligeneraattori, dataloki (data logger), volttimittari, taajuuslaskuri, I2C-väyläohjain, taajuusgeneraattori, PWM-ohjain ja pulssilaskuri.
- API räätälöityä kehitystä ja laitteen etäohjausta varten.
Tekniset tiedot
- Digitaalikanavat: 16 kaksisuuntaista
- Analogikanavat: 2
- Mukana tulevat sondit: 2 kpl DSO p6020 20MHz -sondia, 4 värillistä logiikkasondia
- Liitäntä: USB-yhteys Windows-PC:lle
- Tarvikkeet: USB-kaapeli, 20-nastainen logiikka-analysaattorin kaapeli
Tyypilliset käyttökohteet
Tämä laite sopii erinomaisesti:
- Digitaalisten ja analogisten piirien diagnosointiin ja analysointiin laboratorioissa ja työpajoissa.
- Sulautettujen järjestelmien ja mikrokontrollerien kehitykseen ja vianetsintään.
- Elektroniikan ja tietoliikenteen opetukseen opiskelijoille ja opettajille.
- Elektroniikkaprojektien viestintäprotokollien valvontaan ja dekoodaukseen.
Yhteensopivuus
Windows-käyttöjärjestelmien kanssa yhteensopiva USB-logiikka-analysaattori ja oskilloskooppi integroituvat helposti työympäristöihin, joissa tarvitaan digitaalisten ja analogisten signaalien tarkkaa analysointia.
Pakkauksen sisältö
- 1 XZL Studio DX -laite
- 2 kpl DSO p6020 20MHz -sondia
- 1 USB-kaapeli
- 1 20-nastainen logiikka-analysaattorin kaapeli
- 4 värillistä logiikkasondia
Huom: Tuote on tällä hetkellä loppunut varastosta.
- 16 kaksisuuntaista digitaalikanavaa ja 2 analogista kanavaa kattavaan analyysiin
- Reaaliaikainen dekoodaus SPI-, I2C-, USB- ja CAN-väylille sekä muille
- Digitaalinen oskilloskooppi ja logiikka-analysaattori integroidulla tallennuksella
- Lisätoiminnot: signaaligeneraattori, volttimittari, taajuuslaskuri ja paljon muuta
- Mukana DSO p6020 20MHz -sondit, USB-kaapeli ja liitäntätarvikkeet
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat XZL Studio DX:n fyysiset tiedot ja mitä pakkaus tarkalleen sisältää?
Pakkaus sisältää 1 kpl XZL Studio DX, 2 kpl DSO p6020 20 MHz -antureita, 1 USB-kaapelin, 1 20-napaisen logiikka-analysaattorikaapelin ja 4 värillistä anturia logiikka-analysaattoria varten. Mittoja ja painoa ei ole virallisesti ilmoitettu, mutta kompaktin rakenteen vuoksi ne ovat yleensä noin 10–15 cm pituisia ja alle 0,5 kg. Ammattikäytössä nämä arvot kannattaa varmistaa valmistajalta, jos ne ovat kriittisiä.
Mitkä ovat integroidun oskilloskoopin ja logiikka-analysaattorin taajuus- ja resoluutiorajat?
XZL Studio DX:n oskilloskooppi tukee jopa 20 MHz kaistanleveyttä ja tarjoaa kaksi analogista kanavaa, jotka soveltuvat matala- ja keskitaajuisille signaaleille. Logiikka-analysaattorissa on 16 digitaalikanavaa; suurin näytteenottotaajuus riippuu käytetystä tilasta ja kanavamäärästä, mutta on tyypillisesti 24–100 MSa/s. Yli 20 MHz signaaleilla tallennus ja näyttö voivat olla epäluotettavia.
Mikä on suositeltu prosessi antureiden ja laitteen tulojen kalibrointiin ja huoltoon?
DSO p6020 -anturit suositellaan tarkistettaviksi ja kalibroitaviksi ennen jokaista käyttöä kytkemällä ne referenssisignaaliin (mieluiten 1 kHz, 1 Vpp neliöaalto) kompensaation säätämiseksi. Tulojen ja liittimien tulee olla puhtaita ja kuivia; hankaavien tuotteiden käyttöä on vältettävä. Jos mittauksissa havaitaan poikkeamaa tai fyysistä vauriota, on suositeltavaa vaihtaa viallinen anturi. Säännöllinen huolto pidentää käyttöikää ja varmistaa tarkat tulokset.
Minkä käyttöjärjestelmien kanssa XZL Studio DX on yhteensopiva?
Se on yhteensopiva Windows-käyttöjärjestelmien kanssa PC:lle, joten sitä voidaan käyttää Windows-ympäristöissä.
Kuinka monta digitaalista ja analogista kanavaa laitteessa on?
Laitteessa on 16 kaksisuuntaista digitaalikanavaa ja 2 analogista kanavaa sekasignaalien analysointiin.
Mitä protokollia logiikka-analysaattori voi dekoodata?
Se tukee protokollien dekoodausta, kuten SPI, Serial, I2C, I2S, Async, USB Full ja Low Speed, SMBus, 1-Wire, Parallel ja CAN.
Mitä tarvikkeita pakkaus sisältää?
Pakkaus sisältää 2 kpl DSO p6020 20MHz -sondia, 4 värillistä logiikkasondia, USB-kaapelin ja 20-nastaisen logiikka-analysaattorin kaapelin.
Onko tuote heti ostettavissa?
Tuote on tällä hetkellä loppunut varastosta eikä ole heti ostettavissa.
