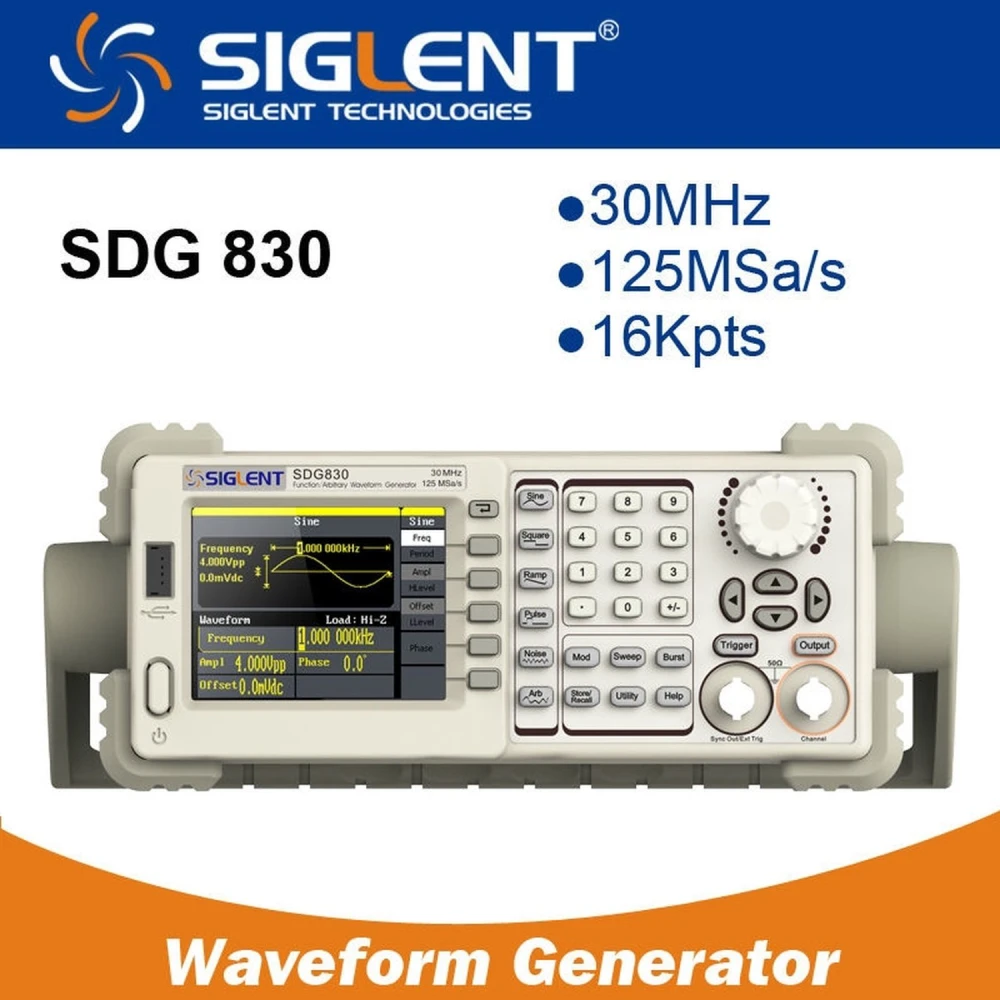

Siglent SDG830 30MHz funktiogeneraattori elektroniikkasovelluksiin
Tuotemerkki: Siglent
Sis. ALV (Veroton: 207,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 246,41 € | -4% |
| 10+ | 241,28 € | -6% |
| 20+ | 231,01 € | -10% |
Siglent SDG830 30MHz funktiogeneraattori on edistynyt mittalaite, joka on suunniteltu tuottamaan tarkkoja ja monipuolisia signaaleja elektroniikkasovelluksiin. Laitteessa on jopa 30MHz lähtötaajuus ja 125 MSa/s näytteenottotaajuus, mikä varmistaa korkean signaalinlaadun.
Innovatiivisella EasyPulse-teknologialla varustettu SDG830 pystyy tuottamaan pulsseja, joissa on pieni värähtely sekä nopea nousu- ja laskureuna toimintataajuudesta riippumatta. Lisäksi se mahdollistaa laajan ja tarkan työsyklin, reunan ja pulssin leveyden säädön, ja sen suorituskyky ylittää muut vastaavat DDS-signaaligeneraattorit.
Keskeiset ominaisuudet
- Edistynyt DDS-teknologia, 125 MSa/s näytteenottotaajuus ja 14 bitin pystyerottelukyky.
- Yksikanavainen lähtö, 5 vakiomuotoista aaltomuotoa ja 46 sisäänrakennettua mielivaltaista aaltomuotoa, mukaan lukien DC.
- Monipuoliset modulaatiotoiminnot: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaarinen/logaritminen sweep ja burst.
- Innovatiivinen EasyPulse-teknologia matalavärähteisille pulsseille ja nopeille reunoille.
- Vakiomalliset USB-liitännät yhteyttä ja tallennusta varten, yhteensopiva ohjelmistopäivitysten kanssa.
- 10 haihtumatonta tallennuspaikkaa omille mielivaltaisille aaltomuodoille.
- Yhteensopiva SIGLENT-digitaalioskilloskooppien kanssa integroitua analysointia varten.
- EasyWave-ohjelmisto tehokkaaseen mielivaltaisten aaltomuotojen muokkaukseen.
Tekniset tiedot
- Malli: SDG830
- Enimmäislähtötaajuus: 30MHz
- Lähtökanavat: 1
- Näytteenottotaajuus: 125 MSa/s
- Aaltomuistin pituus: 16 kpts
- Taajuuden resoluutio: 1 µHz
- Pystyerottelukyky: 14 bits
- Saatavilla olevat aaltomuodot: siniaalto, kanttiaalto, ramppi, pulssi, Gaussin, valkoinen Gaussin kohina, mielivaltaiset aaltomuodot
- Taajuusalue aaltomuodoittain: siniaalto ja kanttiaalto 1 µHz - 30 MHz, pulssi 500 µHz - 5 MHz, ramppi/kolmio jopa 300 kHz, valkoinen kohina kaistanleveydellä >30 MHz
- Modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep ja burst
- Vakiokokoonpano: USB Host ja USB-laite
- Amplitudi: 4 mVpp - 20 Vpp (korkea impedanssi), 2 mVpp - 10 Vpp (50 ohmios)
Tyypilliset käyttökohteet
Tämä generaattori sopii erinomaisesti elektroniikkalaboratorioihin, piirien kehitykseen ja testaukseen, tekniseen opetukseen sekä kaikkiin sovelluksiin, joissa tarvitaan tarkkoja ja moduloituja signaaleja. Sen kyky tuottaa erilaisia aaltomuotoja ja modulaatioita tekee siitä sopivan kokeiluun sekä analogisen ja digitaalisen elektroniikan diagnostiikkaan.
Yhteensopivuus
Siglent SDG830 integroituu helposti SIGLENT-digitaalioskilloskooppien kanssa, mikä helpottaa signaalien yhteisanalyysiä. Lisäksi sen USB-liitäntä mahdollistaa yhteyden tietokoneisiin ohjausta ja päivityksiä varten erikoisohjelmistolla.
- Enimmäislähtötaajuus 30MHz ja tarkka signaalintuotto
- EasyPulse-teknologia matalavärähteisille pulsseille ja nopeille reunoille
- 125 MSa/s näytteenottotaajuus ja 14 bitin pystyerottelukyky
- 5 vakiomuotoista aaltomuotoa ja 46 sisäänrakennettua mielivaltaista aaltomuotoa
- Monipuoliset modulaatiot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep ja burst
- USB-liitäntä tallennukseen ja ohjelmistopäivityksiin
- 10 haihtumatonta tallennuspaikkaa omille aaltomuodoille
- Yhteensopiva SIGLENT-digitaalioskilloskooppien kanssa
- EasyWave-ohjelmisto aaltomuotojen edistyneeseen muokkaukseen
Asiakkaiden kysymykset ja vastaukset
Mitä vakiomuotoisia ja mielivaltaisia aaltomuotoja Siglent SDG830 voi tuottaa ja mikä on sen resoluutio?
Siglent SDG830 voi tuottaa 5 vakiomuotoista aaltomuotoa (siniaalto, kanttiaalto, kolmioaalto, pulssi ja kohina) ja siinä on 46 sisäistä mielivaltaista aaltomuotoa, mukaan lukien DC. Kaikki signaalit tuotetaan 14 bitin pystysuuntaisella resoluutiolla, mikä mahdollistaa erittäin hyvän aaltomuototarkkuuden.
Mitä SDG830:n pakkaus sisältää kaapeleiden, virtalähteiden ja käyttöohjeiden osalta?
Tyypillisesti SDG830-pakkaus sisältää funktiogeneraattorin, virtajohdon, USB-kaapelin, painetun tai CD:llä olevan käyttöohjeen sekä vähintään yhden BNC-BNC-kaapelin liitäntää varten. Fyysistä ohjelmistoa ei yleensä sisälly, mutta EasyWave on ladattavissa valmistajalta. On suositeltavaa varmistaa myyjältä tarkka sisältö, sillä varustelu voi vaihdella alueittain.
Millaista liitäntä- ja synkronointiyhteensopivuutta SDG830 tarjoaa integroitumiseen muiden laitteiden, kuten oskilloskooppien, kanssa?
SDG830:ssa on USB-Host- ja USB-Device-liitännät tiedonsiirtoon, päivityksiin ja etäohjaukseen PC:ltä. Siinä ei ole LAN- eikä GPIB-liitäntää, mutta se on täysin yhteensopiva Siglent-oskilloskooppien kanssa USB-portin synkronoinnin kautta, mikä helpottaa signaalien yhteisanalyysiä laboratoriossa.
Mitkä ovat SDG830:n keskeiset käyttörajoitukset ja toleranssit taajuuden, amplitudin ja tarkkuuden osalta?
Suurin lähtötaajuus on 30 MHz siniaalloille ja pienempi muille aaltomuodoille (katso käyttöohje). Suurin lähtöamplitudi on 20 Vpp avoimessa kuormassa ja 10 Vpp 50 Ω kuormassa. Taajuuden vakiotarkkuus on ±1 ppm ja siniaallon kokonaisharmoninen särö on alle 0,075 % taajuudella 1 kHz, 20 Vpp. Arvot voivat vaihdella käyttötilan mukaan.
Mitä takuu- ja jälkimyyntipalveluvaihtoehtoja Siglent tarjoaa SDG830:lle, ja onko varaosia tai tukea firmware-päivityksiin?
Siglent tarjoaa yleensä SDG830:lle 3 vuoden vakiotakuun, joka kattaa valmistusvirheet. Saatavilla on tekninen tuki, verkkokäyttöohjeet ja ilmaiset firmware-lataukset. Varaosat ja korjaukset hoidetaan virallisten jälleenmyyjien tai Siglentin verkkosivuston kautta. Suosittelen rekisteröimään tuotteen takuun aktivoimiseksi ja tulevien päivitysten helpottamiseksi.
Mikä on Siglent SDG830 -generaattorin enimmäislähtötaajuus?
Enimmäislähtötaajuus on 30MHz.
Millaisia aaltomuotoja Siglent SDG830 voi tuottaa?
Se voi tuottaa siniaaltoa, kanttiaaltoa, ramppia, pulssia, Gaussin aaltomuotoa, valkoista Gaussin kohinaa ja mielivaltaisia aaltomuotoja.
Onko generaattorissa modulaatiotoimintoja?
Kyllä, siinä on AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaarinen/logaritminen sweep ja burst.
Onko se yhteensopiva muiden mittalaitteiden kanssa?
Kyllä, se on yhteensopiva SIGLENT-digitaalioskilloskooppien kanssa ja sen voi liittää USB:n kautta tallennusta ja päivityksiä varten.
Kuinka monta lähtökanavaa tässä generaattorissa on?
Siinä on yksi lähtökanava.
