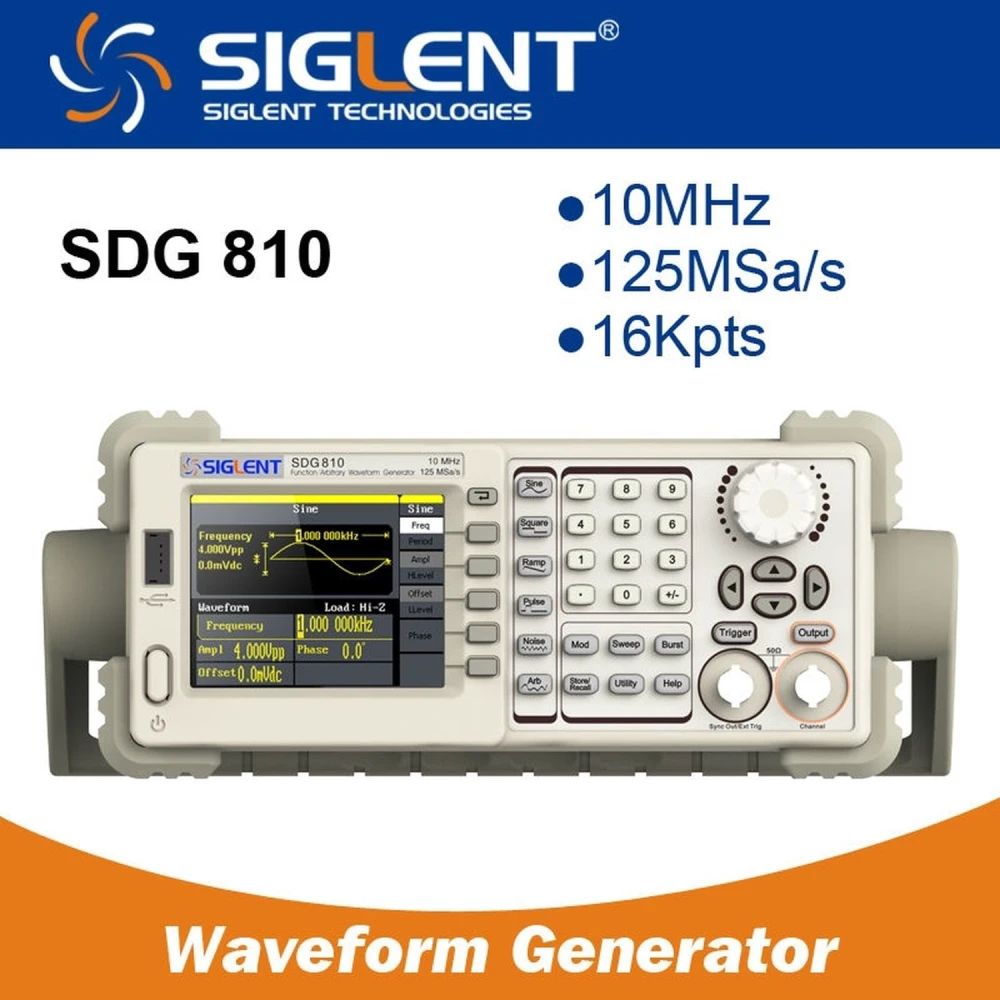

Siglent SDG810 10MHz funktiogeneraattori elektroniikkasovelluksiin
Tuotemerkki: Siglent
Sis. ALV (Veroton: 177,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 210,70 € | -4% |
| 10+ | 206,31 € | -6% |
| 20+ | 197,53 € | -10% |
Siglent SDG810 10MHz funktiogeneraattori on edistynyt laite, joka on suunniteltu tuottamaan tarkkoja ja monipuolisia signaaleja ammattimaisiin ja opetuskäyttöön tarkoitettuihin elektroniikkasovelluksiin. Edistykselliseen DDS-teknologiaan perustuen se tarjoaa 10MHz enimmäislähtötaajuuden ja 125 MSa/s näytteenottotaajuuden, mikä takaa korkean signaalin laadun ja resoluution.
Tässä generaattorissa on yksi lähtökanava, ja se tukee viittä vakiomuotoista aaltomuotoa sekä 46 sisäänrakennettua mielivaltaista aaltomuotoa, mukaan lukien DC. Sen innovatiivinen EasyPulse-teknologia mahdollistaa pulssien tuottamisen pienellä värähtelyllä ja nopeilla reunoilla, ja sillä voidaan säätää tarkasti käyttöastetta, reunaa ja pulssin leveyttä.
Keskeiset ominaisuudet:
- Edistynyt DDS-teknologia ja 14 bitin pystysuuntainen resoluutio teräville ja tarkkoille signaaleille.
- Yhden kanavan lähtö, vakiomuotoisina aaltomuotoina sini, kanttiaalto, ramppi, pulssi ja valkoinen Gauss-kohina.
- 46 sisäänrakennettua mielivaltaista aaltomuotoa maksimaaliseen joustavuuteen.
- Kattavat modulaatiotoiminnot: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaarinen/logaritminen sweep ja burst.
- USB Host- ja USB-laite -liitännät tallennukseen ja ohjelmistopäivityksiin.
- Mahdollisuus tallentaa jopa 10 käyttäjän mukautettua mielivaltaista aaltomuotoa haihtumattomaan muistiin.
- Yhteensopiva SIGLENTin digitaalisten tallennusoskilloskooppien kanssa edistyneeseen laboratoriokäyttöön.
- EasyWave-ohjelmisto mielivaltaisten aaltomuotojen helppoon muokkaukseen ja asetuksiin.
Tekniset tiedot:
- Malli: SDG810
- Enimmäislähtötaajuus: 10MHz
- Lähtökanavat: 1
- Näytteenottotaajuus: 125 MSa/s
- Aaltomuodon pituus: 16 kpts
- Taajuuden resoluutio: 1 µHz
- Pystysuuntainen resoluutio: 14 bits
- Aaltomuodot: Sini, kanttiaalto, ramppi, pulssi, valkoinen Gauss-kohina ja mielivaltaiset aaltomuodot.
- Taajuusalue aaltomuodon mukaan:
- Siniaalto: 1 µHz - 10 MHz
- Kanttiaalto: 1 µHz - 10 MHz
- Pulssi: 500 µHz - 5 MHz
- Ramppi/kolmioaalto: 1 µHz - 300 kHz
- Valkoinen Gauss-kohina: >10 MHz bandwidth (-3dB)
- Mielivaltainen aaltomuoto: 1 µHz - 5 MHz
- Modulaatio: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Amplitudi: 4 mVpp - 20 Vpp (HighZ), 2 mVpp - 10 Vpp (50 ohm)
Tyypilliset käyttökohteet:
- Signaalien tuottaminen elektroniikkapiirien testaukseen ja kalibrointiin.
- Signaalien simulointi viestintäjärjestelmien kehitykseen ja testaukseen.
- Elektroniikan ja tietoliikenteen opetus ja koulutus.
- Integrointi digitaalisten oskilloskooppien kanssa signaalien edistyneeseen analysointiin.
Yhteensopivuus: Yhteensopiva EasyWave-ohjelmiston kanssa edistyneeseen muokkaukseen sekä SIGLENTin digitaalisten oskilloskooppien kanssa, mikä helpottaa integroitua työympäristöä ammattilaisille ja teknikoille.
Huom: Tällä hetkellä tämä tuote on loppunut varastosta. Tarkista vaihtoehdot verkkokaupastamme tai tilaa ilmoitus saatavuudesta.
- Edistynyt DDS-teknologia, 125 MSa/s ja 14 bitin pystysuuntainen resoluutio
- 10MHz enimmäislähtötaajuus ja 1 lähtökanava
- 46 sisäänrakennettua mielivaltaista aaltomuotoa ja 5 vakiomuotoa
- AM-, FM-, PM-, PWM- ja muut modulaatiotoiminnot
- USB Host- ja USB-laite -liitännät tallennukseen ja päivityksiin
- Haihtumaton muisti 10 käyttäjän mielivaltaiselle aaltomuodolle
- Yhteensopiva SIGLENTin digitaalisten oskilloskooppien kanssa
- EasyWave-ohjelmisto mielivaltaisten aaltomuotojen muokkaukseen
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat generaattorin mitat, paino ja mitä pakkaus sisältää?
SDG810-generaattorin mitat ovat noin 261 mm x 112 mm x 295 mm ja paino noin 2,6 kg. Pakkaukseen sisältyvät generaattori, virtajohto, käyttöohje, USB-kaapeli sekä toimittajasta riippuen vähintään yksi BNC-kaapeli ja CD-levy ohjelmistolla.
Tarvitaanko tietokoneeseen liittämiseen tai kaikkien toimintojen käyttöön lisäohjelmistoa tai -laitteistoa?
Laite voidaan liittää PC:hen USB:n kautta. Mielivaltaisten aaltomuotojen edistyneeseen muokkaukseen suositellaan Siglentin EasyWave-ohjelmiston asentamista (ilmainen lataus). Erillistä erikoislaitteistoa ei tarvita, mutta PC:ssä tulee olla Windows (tarkista tarkka yhteensopivuus version mukaan).
Miten laite kestää jännitevaihteluita ja mikä on sen tyypillinen kulutus?
Se toimii tavallisilla AC-jännitteillä (100–240 V, 50/60 Hz) ja on suunniteltu sietämään pieniä vaihteluita tämän alueen sisällä. Ilmoitettu enimmäiskulutus on 25 W. Vakauden ja kestävyyden varmistamiseksi suositellaan käyttöä säädellyissä sähköasennuksissa ja piikkien välttämistä yli näiden arvojen.
Millä teknisillä osa-alueilla SDG810 on parempi kuin muut vastaavat DDS-generaattorit?
SDG810 erottuu EasyPulse-teknologiallaan, joka tuottaa nopeilla nousu- ja laskureunoilla sekä pienellä jitterillä varustettuja pulsseja taajuudesta tai käyttöasteesta riippumatta. Tämä parantaa signaalin laatua ja hallintaa useimpiin hintaluokkansa tavanomaisiin DDS-generaattoreihin verrattuna.
Mikä on Siglent SDG810 -generaattorin enimmäislähtötaajuus?
Enimmäislähtötaajuus on 10 MHz.
Kuinka monta lähtökanavaa tässä funktiogeneraattorissa on?
Siinä on yksi lähtökanava.
Millaisia aaltomuotoja se voi tuottaa?
Se voi tuottaa vakiomuotoisia aaltomuotoja kuten sini, kanttiaalto, ramppi, pulssi, valkoinen Gauss-kohina sekä 46 sisäänrakennettua mielivaltaista aaltomuotoa.
Voiko mukautettuja aaltomuotoja tallentaa?
Kyllä, siinä on 10 haihtumatonta tallennuspaikkaa käyttäjän mielivaltaisille aaltomuodoille.
Minkä laitteiden kanssa Siglent SDG810 on yhteensopiva?
Se on yhteensopiva SIGLENTin digitaalisten tallennusoskilloskooppien kanssa ja voidaan liittää USB:n kautta tallennusta ja päivityksiä varten.
