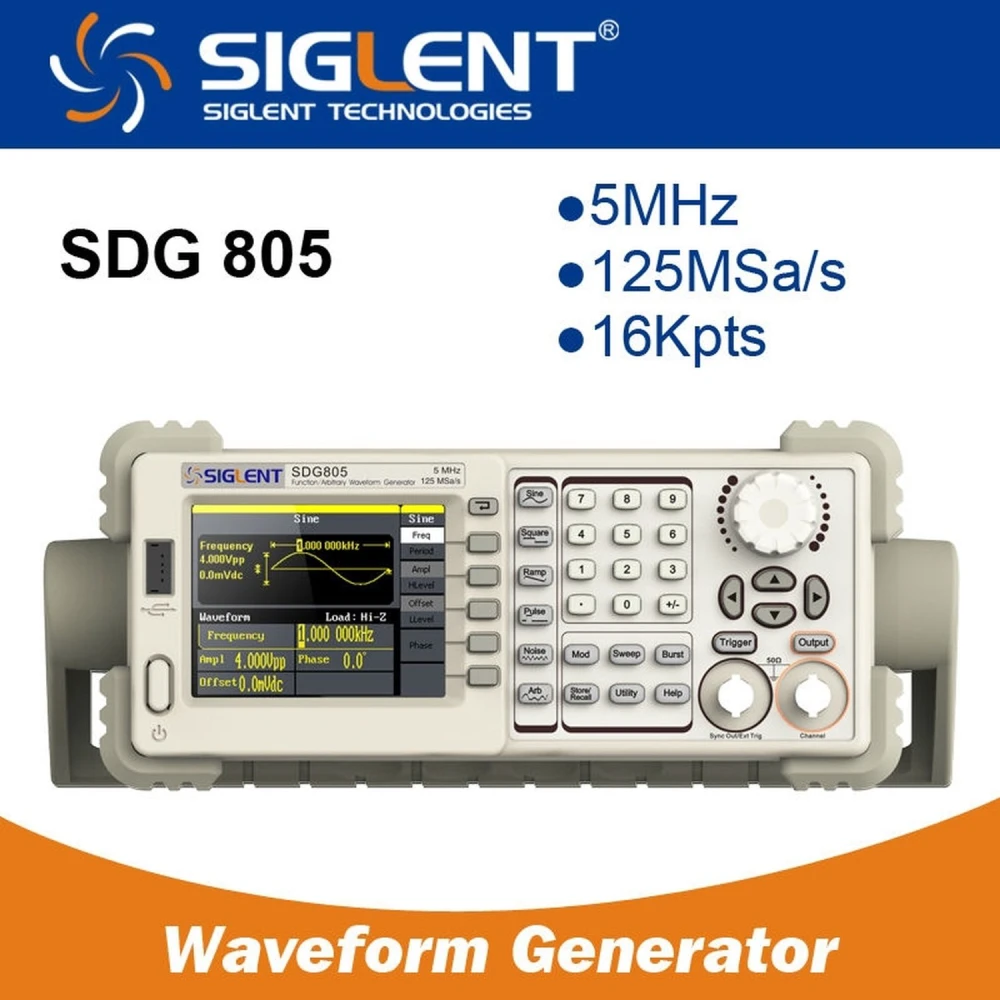

Siglent SDG805 5MHz funktiogeneraattori EasyPulse-teknologialla
Tuotemerkki: Siglent
Sis. ALV (Veroton: 159,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 189,27 € | -4% |
| 10+ | 185,33 € | -6% |
| 20+ | 177,44 € | -10% |
Yleiskuvaus
Siglent SDG805 5MHz funktiogeneraattori on elektroninen laite, joka on suunniteltu tuottamaan signaaleja suurella tarkkuudella ja monipuolisuudella. Laitteen maksimilähtötaajuus on 5 MHz ja näytteenottotaajuus 125 MSa/s, joten se soveltuu erinomaisesti testaukseen, kehitykseen ja ylläpitoon elektroniikan, tietoliikenteen ja tutkimuslaboratorioiden tarpeisiin.
Innovatiivisen EasyPulse-teknologian ansiosta SDG805 voi tuottaa pulsseja, joissa on pieni värähtely ja nopeat nousevat sekä laskevat reunat taajuudesta riippumatta. Tämä mahdollistaa tarkan pulssisuhteen, pulssin leveyden ja reunojen hallinnan sekä paremman suorituskyvyn kuin perinteisissä DDS-generaattoreissa.
Keskeiset ominaisuudet
- Edistynyt DDS-teknologia ja 14 bitin pystyerottelukyky selkeisiin ja tarkkoihin signaaleihin.
- Yksikanavainen lähtö, 5 vakiomuotoa ja 46 sisäänrakennettua mielivaltaista aaltomuotoa, mukaan lukien DC.
- Kattavat modulaatiotoiminnot: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaarinen/logaritminen sweep ja burst.
- Vakiomallinen USB-liitäntä (Host ja laite) U-Disk-tallennukseen ja ohjelmistopäivityksiin.
- 10 haihtumatonta tallennuspaikkaa mukautetuille mielivaltaisille aaltomuodoille.
- Yhteensopiva SIGLENTin digitaalisten tallennusoskilloskooppien kanssa integrointia ja edistynyttä analysointia varten.
- EasyWave-ohjelmisto mielivaltaisten aaltomuotojen helppoon muokkaukseen ja asetuksiin.
Tekniset tiedot
- Malli: SDG805
- Maksimilähtötaajuus: 5 MHz
- Lähtökanavat: 1
- Näytteenottotaajuus: 125 MSa/s
- Aaltomuodon pituus: 16 kpts
- Taajuuden resoluutio: 1 µHz
- Pystyerottelukyky: 14 bits
- Aaltomuodot: Sine, square, ramp, pulse, gaussian, white gaussian noise, and 46 arbitrary forms
- Siniaallon ja kanttiaallon taajuusalue: 1 µHz to 5 MHz
- Pulssin taajuusalue: 500 µHz to 5 MHz
- Ramppi-/kolmioaallon taajuusalue: 1 µHz to 300 kHz
- Valkoisen gaussisen kohinan kaistanleveys: >5 MHz (-3 dB)
- Modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Vakiokokoonpano: USB Host ja USB device
- Amplitudi (HighZ): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Tyypilliset käyttökohteet
Tämä generaattori sopii erinomaisesti insinööreille, teknikoille ja opiskelijoille, jotka tarvitsevat luotettavan signaalilähteen piirien testaukseen, signaalisimulointiin, elektronisten laitteiden kehitykseen ja laboratoriokokeisiin. Yhteensopivuus SIGLENTin oskilloskooppien kanssa helpottaa tuotettujen ja mitattujen signaalien yhteisanalyysiä.
Yhteensopivuus ja ohjelmisto
SDG805 integroituu helposti muihin SIGLENT-laitteisiin ja on määritettävissä EasyWave-ohjelmistolla, jonka avulla mielivaltaisia aaltomuotoja voi muokata ja räätälöidä tarpeiden mukaan.
Yhteenveto
Siglent SDG805 5MHz funktiogeneraattori erottuu tarkkuudellaan, aaltomuotojen monipuolisuudellaan ja edistyneellä EasyPulse-teknologiallaan, ja se on olennainen työkalu kaikkiin teknisiin ympäristöihin, joissa tarvitaan korkealaatuisia ja joustavia signaaleja.
- Edistynyt DDS-teknologia ja 14 bitin pystyerottelukyky tarkkoihin signaaleihin
- Maksimilähtötaajuus 5 MHz ja näytteenottotaajuus 125 MSa/s
- 46 sisäänrakennettua mielivaltaista aaltomuotoa ja 5 vakiomuotoa
- Kattavat modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep ja burst
- EasyPulse-teknologia pienelle värähtelylle ja nopeille reunoille
- USB-liitäntä tallennukseen ja ohjelmistopäivityksiin
- Yhteensopiva SIGLENTin digitaalisten oskilloskooppien ja EasyWave-ohjelmiston kanssa
Asiakkaiden kysymykset ja vastaukset
Mikä on sen taajuus- ja amplituditarkkuus sekä resoluutio? Mitkä ovat sen käyttörajat?
Se tarjoaa enintään 5 MHz:n taajuuden, 125 MSa/s näytteenottotaajuuden ja 14 bitin pystysuuntaisen resoluution. Taajuustarkkuus on noin ±30 ppm, ja amplitudi on tyypillisesti säädettävissä välillä 2 mVpp - 20 Vpp kuormasta riippuen. Sitä ei pidä käyttää yli 5 MHz:n taajuuksilla eikä ylittää määritettyjä jännitteitä vääristymien ja vaurioiden välttämiseksi.
Mitä huoltoa laite vaatii ja mikä on sen odotettu kestävyys tavallisessa laboratoriokäytössä?
SDG805 vaatii säännöllistä ulkopuolista puhdistusta (ilman voimakkaita liuottimia) sekä tuuletusaukkojen pitämistä pölyttöminä. Sisällä ei ole mekaanisia kuluvia osia. Sen odotettu käyttöikä voi ylittää 5 vuotta hallituissa olosuhteissa, kun lämpötila (0–40 °C) ja turvallinen syöttö pysyvät määrittelyjen mukaisina.
Mitä tapahtuu, jos käyttäjän aaltomuoto ylittää sisäisen muistin tai käytettävissä olevien paikkojen määrän?
SDG805 voi tallentaa enintään 10 mielivaltaista aaltomuotoa haihtumattomaan muistiinsa. Jos tämä ylittyy, jokin olemassa oleva aaltomuoto on ylikirjoitettava tai käytettävä ulkoista USB-muistia aaltomuotojen lataamiseen tarpeen mukaan. Muistin hallinta ei tue sisäisiä laajennuksia.
Mikä on Siglent SDG805 -generaattorin maksimilähtötaajuus?
Maksimilähtötaajuus on 5 MHz.
Mitä aaltomuotoja SDG805 voi tuottaa?
Se voi tuottaa vakiomuotoja kuten sini, kanttiaalto, ramppi, pulssi ja gaussinen, sekä 46 sisäänrakennettua mielivaltaista aaltomuotoa.
Onko se yhteensopiva muiden Siglent-laitteiden kanssa?
Kyllä, se voidaan liittää ilman ongelmia SIGLENTin digitaalisiin tallennusoskilloskooppeihin.
Mitä modulaatiotoimintoja tämä generaattori tukee?
Se tukee AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineaarista/logaritmista sweepiä ja burstia.
Mitä liitäntöjä siinä on yhteyttä ja tallennusta varten?
Siinä on USB Host- ja USB device -liitännät, ja se tukee U-Disk-tallennusta sekä ohjelmistopäivityksiä.
