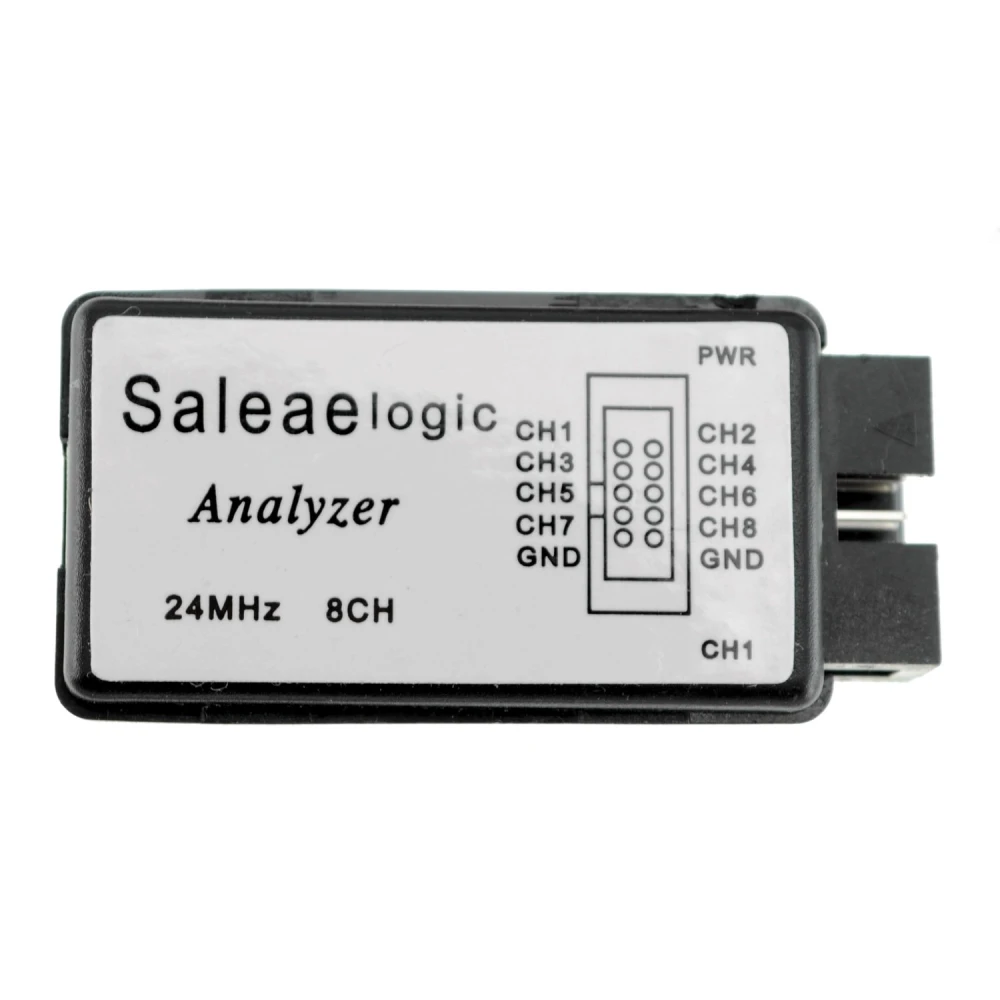

Vista frontal del analizador logico 24MHz 8 canales compatible Saleae con conexiones USB y canales visibles

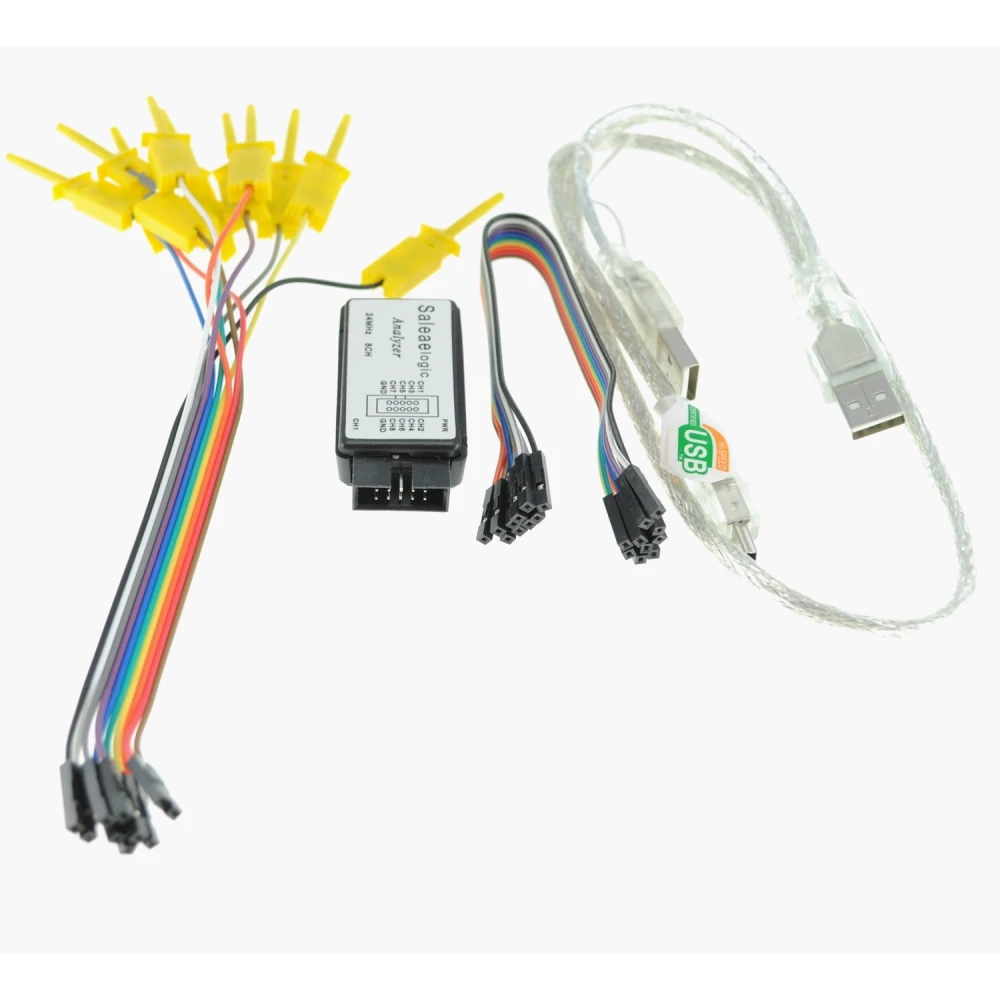

Detalle del analizador logico 24MHz 8 canales compatible Saleae mostrando test clips y cables

Analizador logico 24MHz 8 canales compatible Saleae con cable USB y accesorios incluidos

Looginen analysaattori 24MHz 8 kanavaa, yhteensopiva Saleae USB Logic -ohjelmiston kanssa

Name: Looginen analysaattori 24MHz 8 kanavaa, yhteensopiva Saleae USB Logic -ohjelmiston kanssa
Brand: satkit
SKU: 1b030201-ana-logic-8ch
Price: 12.28 EUR
Availability: InStock

Tuotemerkki: satkit

Ole ensimmäinen, joka arvostelee tämän tuotteen

12,28€

Sis. ALV (Veroton: 9,90 €)

Paljousalennukset

Määrä	Hinta	Tallenna
2+	11,78 €	-4%
10+	10,84 €	-12%

Rajoitettu varasto

Normaalitoimitus Ke, Huh 29 - Pe, Tou 1

Pikatoimitus Ma, Huh 27 - Ti, Huh 28

30 päivän palautusoikeus

Määrä

Ilmaiset palautukset 30 päivän sisällä

Turvallinen tapahtuma

Ilmainen toimitus Toimitus alkaen 4,99€

Helppo palautus 30 päivän palautusoikeus

Turvallinen maksu 100% turvallinen kassa

Laatutakuu Vain alkuperäistuotteita

El Looginen analysaattori 24MHz 8 kanavaa, yhteensopiva Saleae on olennainen työkalu elektroniikan ammattilaisille ja harrastajille, jotka tarvitsevat digitaalisten signaalien analysointia tarkasti ja nopeasti. Tämä laite liitetään USB:n kautta ja on yhteensopiva Saleae USB Logic -ohjelmiston kanssa, mikä mahdollistaa useiden digitaalisten protokollien tallennuksen ja analysoinnin.

Keskeiset ominaisuudet:

USB-liitäntä helppoon yhdistämiseen PC:hen.
8 samanaikaista kanavaa useiden digitaalisten signaalien tallentamiseen.
Enimmäisnäytteenottotaajuus jopa 24MHz, riippuen PC:stä ja USB-väylän käytöstä.
Yhteensopiva yleisten protokollien kanssa kuten I2C, SPI, 1WIRE ja Serie.
Toimii TTL-tasoilla: matala taso -0.5V - 0.8V ja korkea taso 2V - 5.25V.
Kevyt, vain 22 grammaa, mikä helpottaa kuljettamista ja käsittelyä.
Aikamittaukset näytöllä signaalien yksityiskohtaista analysointia varten.
Kanavakohtainen trigger-tyypin valinta tarkkaan tallennuksen hallintaan.

Tekniset tiedot:

Kanavat: 8
Enimmäisnäytteenottotaajuus: 24MHz
Yhteensopivuus: Saleae USB Logic -ohjelmisto
Signaalitasot: TTL (-0.5V - 0.8V matala, 2V - 5.25V korkea)
Paino: 22 grammaa

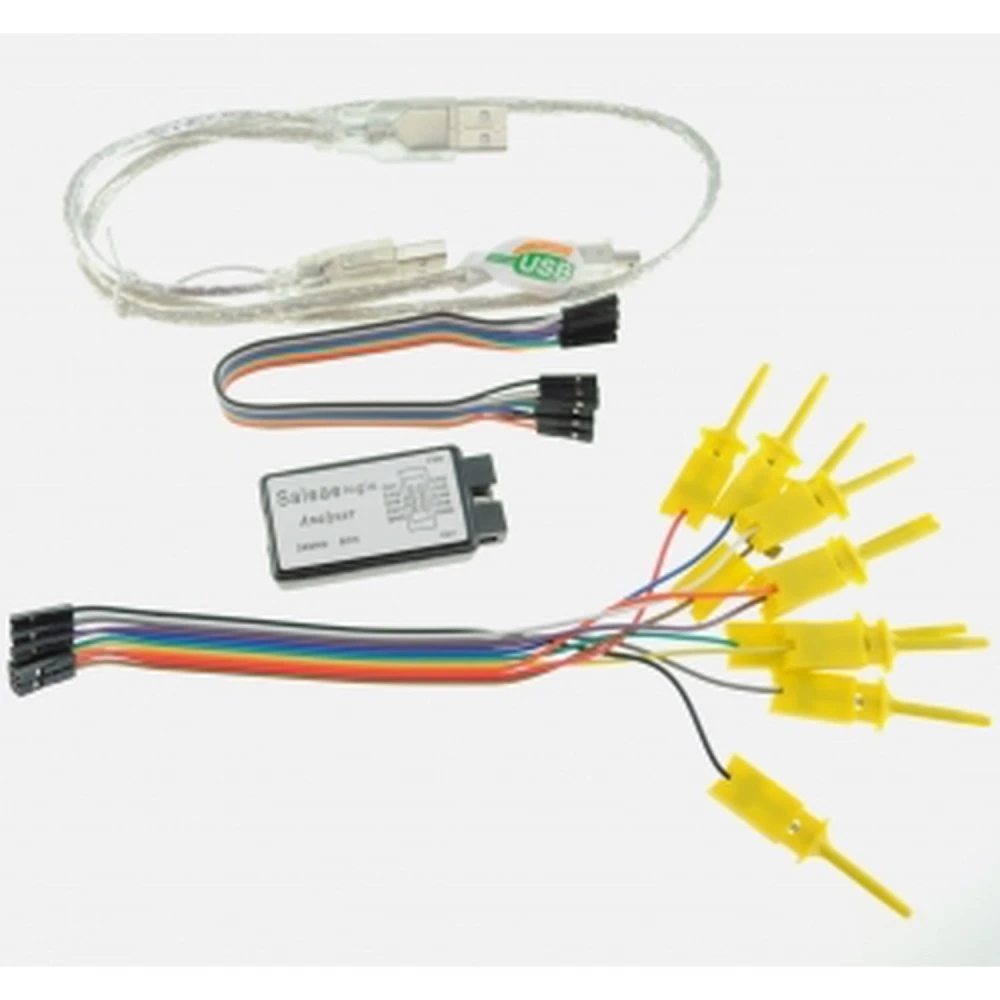

Pakkauksen sisältö:

1 x USB SALEAE looginen analysaattori
1 x USB-liitäntäkaapeli
1 x testiklipsit signaaliliitäntää varten
1 x 10-napainen DuPont-kaapeli

Tyypilliset käyttökohteet: Tämä analysaattori sopii erinomaisesti elektroniikkaprojektien vianmääritykseen ja kehitykseen, erityisesti digitaalisten tiedonsiirtoväylien analysointiin, mikrokontrollerien debuggaamiseen sekä I2C-, SPI- ja sarjaliikenneprotokollien tarkistamiseen. Yhteensopivuus Saleae-ohjelmiston kanssa helpottaa datan visualisointia ja reaaliaikaista analysointia.

Yhteensopivuus: Yhteensopiva minkä tahansa PC:n kanssa, joka tukee USB-yhteyttä ja Saleae USB Logic -ohjelmistoa, saatavilla Windowsille, Macille ja Linuxille.

USB-liitäntä helppoon yhdistämiseen PC:hen
8 samanaikaista kanavaa useille digitaalisille signaaleille
Enimmäisnäytteenottotaajuus jopa 24MHz
Yhteensopiva I2C-, SPI-, 1WIRE- ja Serie-protokollien kanssa
Toimii TTL-tasoilla: matala -0.5V - 0.8V, korkea 2V - 5.25V
Kevyt 22 gramman paino helpottaa kuljettamista
Aikamittaukset näytöllä yksityiskohtaista analysointia varten
Kanavakohtainen trigger-valinta tarkkaan hallintaan
Sisältää USB-kaapelin, testiklipsit ja 10-napaisen DuPont-kaapelin

Asiakkaiden kysymykset ja vastaukset

Mitkä ovat analysaattorin tarkat mitat ja paino, ja mitä tarvikkeita pakkaukseen sisältyy?

Logic-analysoija painaa noin 22 g. Pakkaukseen sisältyvät päämoduuli, USB-kaapeli PC-yhteyttä varten, testiklipsisarja sekä 10-napainen DuPont-kaapeli. Moduulin tyypilliset mitat ovat noin 60 mm × 50 mm × 15 mm (tarkista teknisestä tiedosta, sillä mitat voivat vaihdella OEM-valmistuksen mukaan).

Mitä käyttöjärjestelmä- ja laitevaatimuksia Saleae-yhteensopiva ohjelmisto tarvitsee toimiakseen oikein?

Yhteensopiva Saleae Logic -ohjelmisto vaatii Windows-käyttöjärjestelmän (7 tai uudempi), macOS:n (10.10 tai uudempi) tai Linuxin (glibc >= 2.13). Sujuvan ja tarkan kaappauksen varmistamiseksi suurilla näytteenottotaajuuksilla suositellaan vähintään 2 GB RAM-muistia, USB 2.0 -porttia tai uudempaa sekä kaksiytimistä prosessoria. Yhteensopivuudessa voi olla pieniä rajoituksia riippuen kloonituotteen versiosta ja saatavilla olevista ajureista.

Miten analysoija tulee kytkeä ja määrittää, jotta mittaukset ovat luotettavia eikä tutkittavia piirejä vahingoiteta?

Analysoija tulee kytkeä TTL-tasoisille digitaalisille signaaleille: alue 0–5,25 V, jolloin matala taso on -0,5–0,8 V ja korkea taso 2–5,25 V. Kytke testiklipsit tutkittaviin signaaleihin ja valitse ohjelmistosta kanavat sekä sopivat laukaisut. On tärkeää, ettei sallittuja jännitetasoja ylitetä, ja että vältetään kytkemistä signaaleihin, joissa on suuria virtapiikkejä tai ei-TTL-tasoja, jotta laite ei vahingoitu ja mittaukset eivät vääristy.

Millaista takuuta, varaosia tai tukea tähän malliin on saatavilla, kun se on Saleae-yhteensopiva mutta ei alkuperäinen?

Koska kyseessä on yhteensopiva malli (ei alkuperäinen Saleae), takuun tarjoaa yleensä vain jälleenmyyjä, ja se kattaa tavallisesti valmistusvirheet 3–12 kuukauden ajan myyjästä riippuen. Saleaelta ei ole virallista tukea eikä pääsyä alkuperäisiin varaosiin; korjaukset riippuvat jälleenmyyjästä tai yksinkertaisten vikojen omatoimisesta korjaamisesta (kaapelien vaihto, pienet juotokset). Ohjelmistotuki rajoittuu yhteensopivien versioiden käyttöön, eikä tulevista päivityksistä ole takuuta.

Minkä ohjelmiston kanssa looginen analysaattori on yhteensopiva?

Looginen analysaattori on yhteensopiva Saleae USB Logic -ohjelmiston kanssa, joka mahdollistaa digitaalisten signaalien tallennuksen ja analysoinnin.

Kuinka monta kanavaa loogisessa analysaattorissa on?

Tässä loogisessa analysaattorissa on 8 kanavaa digitaalisten signaalien samanaikaiseen tallennukseen.

Mikä on enimmäisnäytteenottotaajuus?

Enimmäisnäytteenottotaajuus on 24MHz, vaikka se riippuu PC:stä ja USB-väylän käytöstä.

Mitä protokollia tämä laite voi analysoida?

Se voi analysoida digitaalisia protokollia kuten I2C, SPI, 1WIRE ja Serie.

Mitä pakkaus sisältää analysaattoria ostaessa?

Pakkaus sisältää USB SALEAE -loogisen analysaattorin, USB-liitäntäkaapelin, testiklipsit ja 10-napaisen DuPont-kaapelin.
