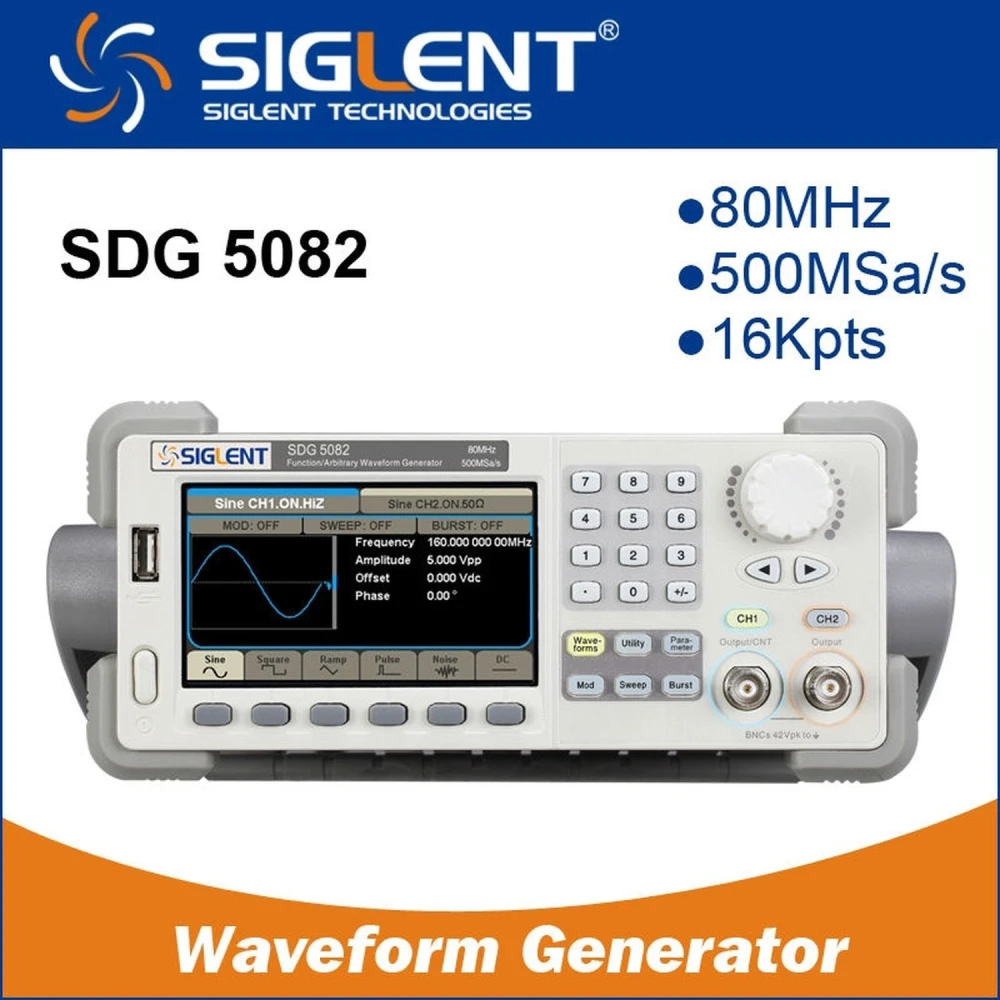

Siglent SDG5082 80MHz funktiogeneraattori kaksoislähdöllä ja tarkalla säädöllä
Tuotemerkki: Siglent
Sis. ALV (Veroton: 410,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 488,06 € | -4% |
| 10+ | 477,90 € | -6% |
| 20+ | 457,56 € | -10% |
Yleiskuvaus:
Siglent SDG5082 80MHz funktiogeneraattori on edistynyt laite, joka on suunniteltu tuottamaan elektronisia signaaleja suurella tarkkuudella ja monipuolisuudella. DDS-teknologialla varustettuna se tarjoaa kaksoislähdön ja vaiheensäädön signaalien optimaaliseen hallintaan.
Keskeiset ominaisuudet:
- Lähtötaajuus jopa 160MHz ja näytteenottotaajuus 500MSa/s.
- 14 bitin pystyerottelukyky ja jopa 512K pisteen aaltomuotopituus mielivaltaisille aaltomuodoille.
- Taajuuden vakaus 2ppm ja matala vaihe-ääni (-116dBc/Hz), jotka takaavat puhtaat ja tarkat signaalit.
- Laajat modulaatiotoiminnot: AM, DSB-AM, FM, PM, FSK, PWM, sweep ja pulssijono.
- Suuren tarkkuuden sisäinen taajuuslaskuri jopa 200MHz asti.
- USB Device- ja USB Host -liitännät helppoon kytkentään ja etäohjaukseen, yhteensopiva Siglent-digitaalioskilloskooppien kanssa.
- 4.3 tuuman TFT-LCD-näyttö selkeään tarkasteluun ja helppoon käyttöön.
- Kompaktit mitat (261x105x344 mm) ja kevyt paino (2.8 kg) helpottavat sijoittamista laboratorioon.
Tekniset tiedot:
- Saatavilla olevat aaltomuodot: sini, kantti, ramppi, kolmio, pulssi, kohina ja arbitraarinen.
- Taajuusalue sinille: 1µHz a 160MHz; kantille: 1µHz a 30MHz; rampille ja kolmiolle: 1µHz a 20MHz.
- Spektripuhtaus, jossa harmoniset alle -54dBc alueella DC-1MHz ja kokonaisvääristymä alle 0.2% alueella DC-20kHz.
- Kanttisignaalin nousu- ja laskuaika alle 8ns.
- Säädettävä amplitudi välillä 1mVpp ja 10Vpp (riippuen taajuudesta ja kuormasta).
- Oikosulkusuojaus ja eristetyt BNC-liittimet turvallisuutta ja kestävyyttä varten.
Tyypilliset käyttökohteet:
Tämä generaattori sopii erinomaisesti elektroniikkalaboratorioihin, piirien kehitykseen ja testaukseen, viestintälaitteiden signaalisimulointiin sekä edistyneeseen tekniseen opetukseen. Sen kyky tuottaa mielivaltaisia signaaleja ja monimutkaisia modulaatioita tekee siitä välttämättömän insinööreille ja teknikoille.
Yhteensopivuus:
Yhteensopiva Siglent-digitaalioskilloskooppien kanssa, mikä mahdollistaa integroinnin ja etäohjauksen komentojen avulla sekä helpottaa reaaliaikaista analysointia ja säätöä.
- DDS-teknologia, kaksoislähtö ja vaiheensäädön tuki
- Lähtötaajuus jopa 160MHz ja näytteenotto 500MSa/s
- 14 bitin pystyerottelukyky ja 512K pisteen aaltomuoto
- AM, FM, PM, PWM, sweep ja pulssijono -modulaatiot
- Suuren tarkkuuden sisäinen taajuuslaskuri jopa 200MHz
- USB Device- ja USB Host -liitännät etäohjaukseen
- 4.3 tuuman TFT-LCD-näyttö helppoon käyttöön
- Oikosulkusuojaus ja eristetyt BNC-liittimet
- Kompaktit mitat ja kevyt paino laboratorioon
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat Siglent SDG5082 -generaattorin tärkeimmät ominaisuudet ja hyödyt verrattuna markkinoiden vastaaviin vaihtoehtoihin?
SDG5082 tarjoaa mielivaltaisten ja standardien aaltomuotojen tuoton (siniaalto, kanttiaalto, ramppi, kolmio, pulssi, kohina) jopa 160 MHz:n taajuudella siniaallolle ja 80 MHz:iin muille aaltomuodoille. Se käyttää DDS-teknologiaa, kaksikanavaisuutta ja 14 bitin pystysuuntaista resoluutiota, mikä parantaa signaalien tarkkuutta. Kilpailijoihin verrattuna sen etuja ovat alhainen vaihe-ääni (-116 dBc/Hz) ja tarkka sisäinen taajuuslaskuri jopa 200 MHz:iin, mikä tukee luotettavampia mittauksia.
Mitkä ovat tämän funktiogeneraattorin mitat, paino ja pakkauksen sisältö?
SDG5082-generaattorin mitat ovat yleensä noin 261 mm × 112 mm × 295 mm ja paino noin 3,6 kg. Tyypillinen pakkaus sisältää generaattorin, virtajohdon, USB-kaapelin, käyttöohjeen ja useimmilla alueilla kaksi BNC-testikaapelia. On suositeltavaa varmistaa toimittajalta, tarvitaanko lisävarusteita.
Tarvitseeko laite erityisen jännitteen tai liittimen toimiakseen oikein?
Se toimii tavallisella verkkovirralla: 100–240 V AC, 50/60 Hz, standardi IEC-syöttö. Se ei tarvitse erityisiä muuntajia ja on yhteensopiva useimpien sähköasennusten kanssa maailmanlaajuisesti. Turvallista asennusta varten on käytettävä alueelle hyväksyttyä virtajohtoa.
Mitkä ovat sen käyttörajat ja tarkkuusalue taajuuden tuoton ja resoluution osalta?
SDG5082 tuottaa sinisignaaleja 1 μHz:stä 160 MHz:iin, kanttiaaltoja 80 MHz:iin ja ramppi- sekä kolmioaaltoja 20 MHz:iin asti. Taajuuden säätöresoluutio on 1 μHz ja pystysuuntainen resoluutio 14 bittiä. Taajuustarkkuus on ±2 ppm, mikä riittää hyvin vaativiin laboratoriosovelluksiin.
Onko olemassa erityisiä huoltosuosituksia ja mitä jälkimarkkinatukea Siglent tarjoaa tälle mallille?
On suositeltavaa puhdistaa BNC-lähdöt säännöllisesti, pitää laite kuivassa ympäristössä (<80 % RH) ja välttää pitkäaikaista altistumista pölylle. Siglent tarjoaa rajoitetun yhden vuoden takuun, etätukea sekä varaosia, kuten sulakkeita ja kaapeleita. Laitteistohuollon tulisi tehdä koulutettu henkilökunta, jotta takuu ei vaarannu.
Mikä on Siglent SDG5082:n suurin taajuus?
Siglent SDG5082 voi tuottaa signaaleja jopa 160MHz asti sini-aaltomuodolla.
Mitä aaltomuotoja tämä generaattori voi tuottaa?
Se voi tuottaa sini-, kantti-, ramppi-, kolmio-, pulssi-, kohina- ja arbitraarisia aaltomuotoja.
Voiko generaattoria ohjata etänä?
Kyllä, siinä on USB Device- ja USB Host -liitännät ja se tukee etäohjausta komentojen avulla, erityisesti Siglent-digitaalioskilloskooppien kanssa.
Mitä modulaatiotoimintoja tämä generaattori sisältää?
Se sisältää AM-, DSB-AM-, FM-, PM-, FSK-, PWM-, sweep- ja pulssijono-modulaatiot.
Onko generaattorissa suojausta vaurioita vastaan?
Kyllä, siinä on oikosulkusuojaus ja eristetyt BNC-liittimet paremman turvallisuuden vuoksi.
