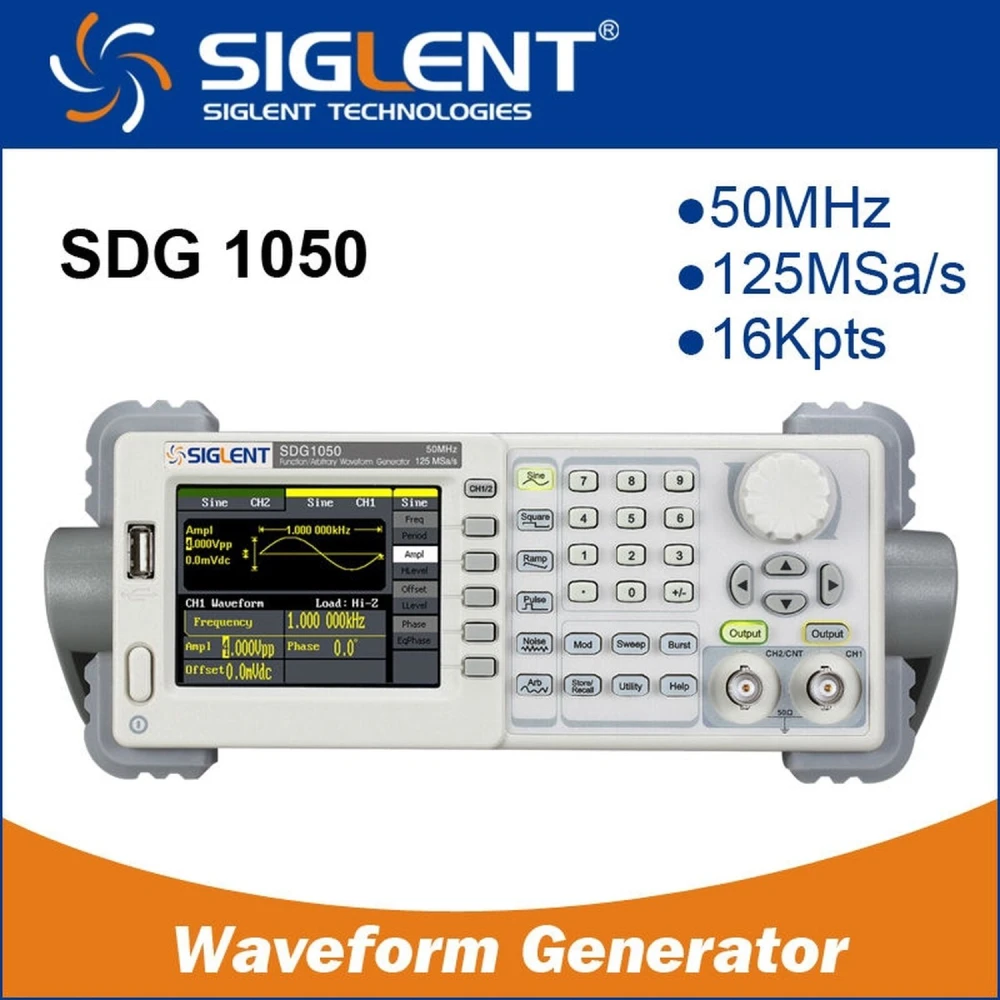

Siglent SDG1050 50MHz funktiogeneraattori - tarkka ja tehokas
Tuotemerkki: Siglent
Sis. ALV (Veroton: 350,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 416,64 € | -4% |
| 10+ | 407,96 € | -6% |
| 20+ | 390,60 € | -10% |
Siglent SDG1050 50MHz funktiogeneraattori on edistynyt laite, joka on suunniteltu tuottamaan korkealaatuisia ja tarkkoja signaaleja elektroniikka- ja laboratoriosovelluksiin. DDS-teknologian (Direct Digital Synthesis) ja säädettävän vaiheen kaksilähtöisyyden ansiosta tämä generaattori tarjoaa laajan valikoiman aaltomuotoja ja modulaatioita erilaisiin teknisiin tarpeisiin.
Keskeiset ominaisuudet:
- 50MHz:n enimmäislähtötaajuus, ihanteellinen elektroniikan testaukseen ja kehitykseen.
- 125 MSa/s:n näytteenottotaajuus ja 14 bitin pystytarkkuus tarkkoja signaaleja varten.
- 16Kpts:n aaltomuistipituus, joka mahdollistaa monimutkaisten ja yksityiskohtaisten aaltomuotojen tuottamisen.
- 5 vakiotyyppistä aaltomuotoa ja 48 sisäistä arbitraariaaltomuotoa maksimaalista monipuolisuutta varten.
- Laaja taajuuslaskin, jonka alue ulottuu 200MHz:iin asti tarkkoja mittauksia varten.
- Monipuoliset modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst edistyneisiin sovelluksiin.
- USB Host- ja Device-liitännät, tuki U-levytallennukselle ja yhteensopiva ohjelmisto.
- Yhteensopivuus SDS1000-sarjan digitaalisten oskilloskooppien kanssa sekä valinnainen etäohjaus GPIB-portin kautta.
Tekniset tiedot:
- Malli: SDG1050
- Lähtökanavat: 2
- Taajuuden resoluutio: 1 μHz
- Aaltomuodot: sini, kantti, ramppi, pulssi, gaussinen valkoinen kohina ja 48 sisäänrakennettua arbitraariaaltomuotoa.
- Sini- ja kanttiaaltotaajuusalue: 1 μHz - 50MHz
- Pulssialue: 500 μHz - 5MHz
- Ramppialue: 1 μHz - 300KHz
- Gaussinen valkoinen kohina, kaistanleveys 50MHz (-3dB)
- Lisätoiminnot: taajuuslaskin 100 mHz - 200 MHz
- Mitat: 229 mm x 105 mm x 281 mm
Tyypilliset käyttökohteet:
Tämä generaattori sopii erinomaisesti elektroniikkalaboratorioihin, piirien kehitykseen ja testaukseen, tekniseen opetukseen sekä projekteihin, joissa tarvitaan tarkkoja ja moduloituja signaaleja. Sen kyky tuottaa useita aaltomuotoja ja modulaatioita tekee siitä sopivan signaalisimulointiin, laitteiden vasteen testaukseen ja edistyneeseen kokeiluun.
Yhteensopivuus:
Yhteensopiva SDS1000-sarjan digitaalisten oskilloskooppien kanssa, mikä helpottaa integrointia mittaus- ja ohjausjärjestelmiin. Lisäksi USB-portti ja USB-GPIB-sovittimen vaihtoehto mahdollistavat helpon liitännän ja laiteohjelmiston päivityksen.
- DDS-teknologia, kaksi lähtöä ja säädettävä vaihe
- Enimmäistaajuus 50MHz ja näytteenottotaajuus 125 MSa/s
- 14 bitin pystytarkkuus ja 16Kpts aaltomuisti
- 48 sisäistä arbitraariaaltomuotoa ja 5 vakiomuotoa
- AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst -modulaatiot
- Taajuuslaskin jopa 200MHz tarkkoihin mittauksiin
- USB Host- ja Device-liitännät, tuki ulkoiselle tallennukselle
- Yhteensopiva SDS1000-digitaalisten oskilloskooppien kanssa ja valinnainen etäohjaus
Asiakkaiden kysymykset ja vastaukset
Mitä materiaaleja ja mittoja tällä generaattorilla on ja mitä pakkaukseen sisältyy oston yhteydessä?
SDG1050-generaattorissa on vahvistetusta ABS-muovista valmistettu kotelo, joka on suunniteltu laboratoriokäyttöön. Sen mitat ovat noin 260 mm × 105 mm × 295 mm ja paino on noin 3 kg. Pakkaukseen sisältyy yleensä generaattori, virtajohto, 2 BNC-kaapelia, käyttöohje ja CD-ohjelmisto. Sisältö voi vaihdella alueen tai jälleenmyyjän mukaan.
Mihin järjestelmiin ja laitteisiin se on yhteensopiva ja mitä liittimiä se käyttää signaalilähtöihin?
SDG1050 on yhteensopiva oskilloskooppien, testipöytien ja automaatiojärjestelmien kanssa, jotka hyväksyvät analogisia standardisignaaleja BNC-liittimien kautta. Se voidaan integroida PC-ohjelmistoon (USB:n kautta) ja laitteisiin, jotka tukevat GPIB-yhteyttä (valinnainen). Käyttöjännite on 100–240 V AC, 50/60 Hz, joten se sopii useimpiin laboratorioihin.
Mitä huomioita minun tulee tehdä asennuksessa ja miten sen firmware päivitetään?
Asennus vaatii vakaan alustan, riittävän ilmanvaihdon ja luotettavan maadoituksen. On tärkeää käyttää mukana toimitettuja tai vastaavan speksin kaapeleita häiriöiden välttämiseksi. Firmware päivitetään USB Host -portin kautta valmistajan ohjeiden mukaisesti; ennen päivitystä suositellaan varmuuskopiointia ja tiedostojen eheyden tarkistamista riskien välttämiseksi.
Mitkä ovat suorituskyvyn rajat aaltomuotojen osalta ja miten resoluutio vaikuttaa näihin signaaleihin?
SDG1050 tuottaa siniaaltoja ja kanttiaaltoja 1 μHz:stä 50 MHz:iin, pulssiaaltoja 5 MHz:iin asti ja mielivaltaisia aaltomuotoja 5 MHz:iin asti. Sen 14 bitin pystysuuntainen resoluutio mahdollistaa signaalin tarkan määrittelyn vaativissa sovelluksissa. DDS-pohjaisessa mielivaltaisen signaalin tuotossa on kuitenkin rajoituksia yli 5 MHz:n taajuuksilla, ja suorituskyky riippuu myös käytettävissä olevasta maksimiaaltomuistista (16 kpts).
Mikä on Siglent SDG1050 -generaattorin suurin lähtötaajuus?
Suurin lähtötaajuus on 50 MHz.
Kuinka monta lähtökanavaa tässä funktiogeneraattorissa on?
Siinä on 2 itsenäistä lähtökanavaa.
Millaisia aaltomuotoja se voi tuottaa?
Se voi tuottaa sini-, kantti-, ramppi- ja pulssiaaltomuotoja, gaussista valkoista kohinaa sekä 48 sisäänrakennettua arbitraariaaltomuototyyppiä.
Onko se yhteensopiva muiden mittalaitteiden kanssa?
Kyllä, se on yhteensopiva SDS1000-sarjan digitaalisten oskilloskooppien kanssa ja sitä voidaan ohjata etänä valinnaisen GPIB-portin kautta.
Mitä modulaatiotoimintoja tämä generaattori tukee?
Se tukee AM-, FM-, PM-, DSB-AM-, FSK-, ASK-, PWM-, Sweep- ja Burst-modulaatioita.
