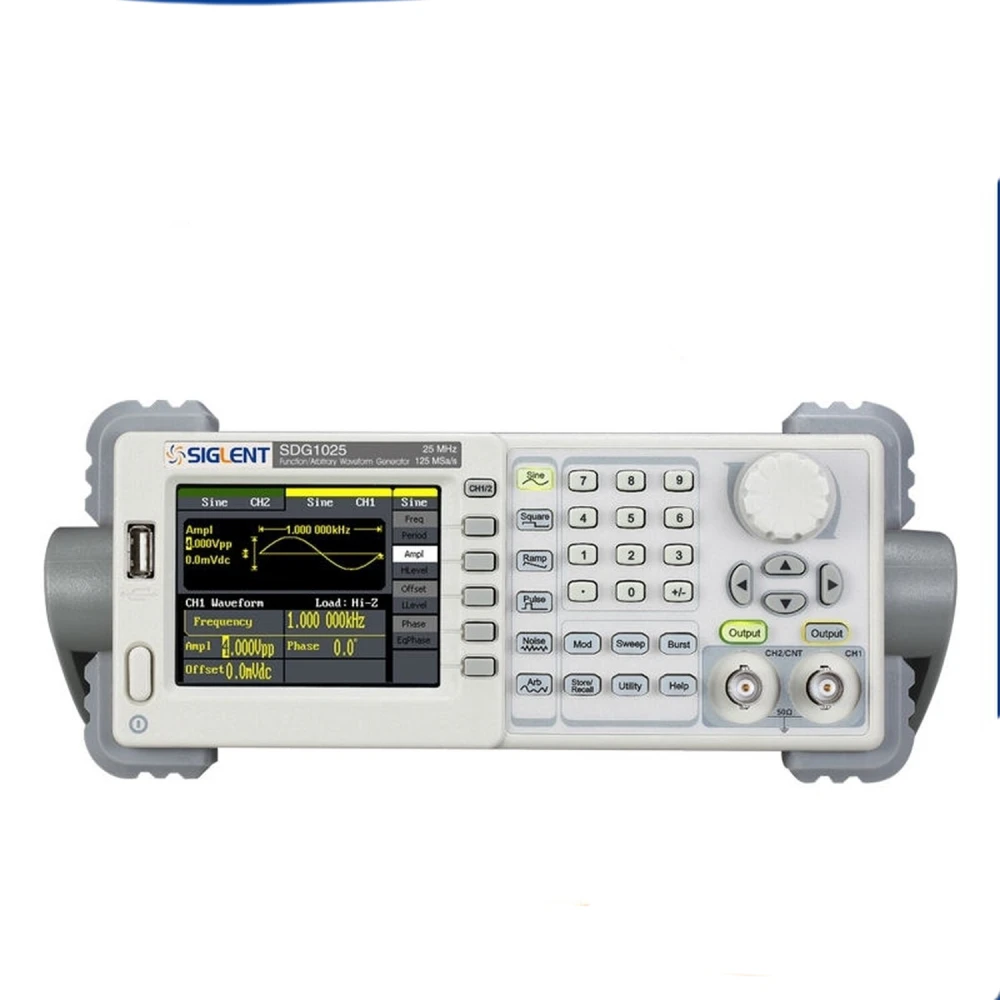

Siglent SDG1025 25MHz funktiogeneraattori elektroniikkasovelluksiin
Tuotemerkki: Siglent
Sis. ALV (Veroton: 274,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 326,17 € | -4% |
| 10+ | 319,37 € | -6% |
| 20+ | 305,78 € | -10% |
Siglent SDG1025 25MHz funktiogeneraattori on olennainen työkalu insinööreille ja teknikoille, jotka tarvitsevat tarkkuutta ja monipuolisuutta elektronisten signaalien tuottamiseen. DDS-teknologialla (Direct Digital Synthesis) varustettu laite mahdollistaa korkealaatuisten ja vakaiden signaalien tuottamisen, mikä sopii erinomaisesti laboratorioihin, tuotekehitykseen ja elektroniikan testaukseen.
Keskeiset ominaisuudet ja edut:
- DDS-teknologia, kaksi lähtöä ja säädettävä vaihe lisäävät joustavuutta tuotettuihin signaaleihin.
- 25MHz:n maksimilähtötaajuus sopii monenlaisiin elektroniikkasovelluksiin.
- 125 MSa/s näytteenottotaajuus ja 14 bitin pystytarkkuus takaavat tarkat ja yksityiskohtaiset signaalit.
- 16Kpts aaltomuistipituus mahdollistaa monimutkaisten ja mielivaltaisten aaltomuotojen tuottamisen.
- Sisältää 5 vakiomuotoista aaltomuotoa (siniaalto, kanttiaalto, ramppi, pulssi, gaussinen valkoinen kohina) sekä 48 sisäänrakennettua mielivaltaista aaltomuotoa erilaisiin tarpeisiin.
- Korkea tarkkuus integroidulla taajuuslaskurilla, joka yltää jopa 200MHz:iin.
- Edistyneet modulaatiotoiminnot kuten AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst erikoistesteihin.
- Vakioliitännät USB Host ja Device, tuki U-levytallennukselle sekä päivitysmahdollisuus GPIB-portin kautta.
- Yhteensopiva SDS1000-sarjan digitaalisten oskilloskooppien kanssa ja etäohjattava tehokkaaseen mittausjärjestelmien integrointiin.
Tekniset tiedot:
- Malli: SDG1025
- Maksimilähtötaajuus: 25MHz
- Lähtökanavat: 2
- Näytteenottotaajuus: 125 MSa/s
- Aaltomuistipituus: 16 kpts
- Taajuuden resoluutio: 1 μHz
- Pystytarkkuus: 14 bits
- Aaltomuodot: siniaalto, kanttiaalto, ramppi, pulssi, gaussinen valkoinen kohina, 48 sisäänrakennettua mielivaltaista aaltomuotoa
- Aaltomuotoalue:
- Siniaalto: 1 μHz - 25MHz
- Kanttiaalto: 1 μHz - 25MHz
- Pulssi: 500 μHz - 5MHz
- Ramppi: 1 μHz - 300KHz
- Gaussinen valkoinen kohina: kaistanleveys 25MHz (-3dB)
- Mielivaltainen aaltomuoto: 1 μHz - 5MHz
- Modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Taajuuslaskuri: 100 mHz - 200 MHz
- Liitännät: USB Host & Device, valinnainen USB-GPIB-portti
- Koko: 229mm × 105mm × 281mm
Tämä generaattori sopii erinomaisesti niille, jotka etsivät luotettavaa laitetta signaalien tuottamiseen elektronisten piirien kehityksessä, testauksessa ja huollossa. Sen kyky tuottaa useita aaltomuotoja ja korkea resoluutio tekevät siitä välttämättömän ammatti- ja opetuskäytössä.
Yhteensopivuus ja käyttö:
Siglent SDG1025 liitetään helposti digitaalisiin oskilloskooppeihin, erityisesti SDS1000-sarjaan, mikä mahdollistaa signaalien yhteisanalyysin. USB-käyttöliittymä helpottaa tiedonsiirtoa ja ohjelmistopäivityksiä, ja GPIB-porttivaihtoehto laajentaa integrointimahdollisuuksia automatisoituihin järjestelmiin.
Edistyneiden modulaatiotoimintojen ja laajan taajuusalueen ansiosta tämä generaattori sopii erinomaisesti elektroniikkalaboratorioihin, tuotekehitykseen, tekniseen opetukseen ja elektronisten laitteiden testaukseen.
- DDS-teknologia, kaksi lähtöä ja säädettävä vaihe
- Maksimilähtötaajuus: 25MHz
- Näytteenottotaajuus: 125 MSa/s ja 14 bitin pystytarkkuus
- 48 sisäänrakennettua mielivaltaista aaltomuotoa ja 5 vakiomuotoa
- Modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Integroidun taajuuslaskurin yläraja 200MHz
- USB Host & Device -liitännät, USB-GPIB-porttivaihtoehto
- Yhteensopiva SDS1000-digitaalisten oskilloskooppien ja etäohjauksen kanssa
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat keskeiset resoluutio- ja tarkkuusominaisuudet, jotka vaikuttavat tuotettujen signaalien laatuun?
Generaattori käyttää 125 MSa/s näytteenottotaajuutta, 14 bitin pystysuuntaista resoluutiota ja 1 µHz taajuusresoluutiota. Tämä tarjoaa riittävän yksityiskohtaisuuden vaativiin laboratoriosovelluksiin, vaikka hyvin monimutkaisissa signaaleissa tai suurimmilla taajuuksilla voi esiintyä DDS-arkkitehtuurille tyypillisiä pieniä artefakteja.
Mitä käyttöönotto vaatii ja mitä pakkaukseen sisältyy SDG1025:n oston yhteydessä?
Yksikkö sisältää yleensä generaattorin, virtajohdon, käyttöohjeen, kaksi BNC-kaapelia ja siihen liittyvän ohjelmiston. Perusasennus vaatii verkkovirtaan kytkemisen (tyypillisesti 100–240 V AC) sekä liittämisen mittalaitteisiin etupaneelin BNC-liittimien kautta.
Miten SDG1025 vertautuu kilpailijoiden arbitraarisiin funktiogeneraattoreihin 25 MHz:n alueella?
Objektiivisesti verrattuna SDG1025 erottuu hinta-laatusuhteellaan, 14 bitin resoluutiolla ja integroitujen aaltomuotojen monipuolisuudella. Vastaavan hintaluokan malleihin (esim. Tektronix AFG1022) verrattuna sen lähtötaajuusalue on hieman laajempi ja siinä on enemmän mielivaltaisia aaltomuotoja, vaikka kalliimmissa laitteissa voi olla parempi vakaus tai edistyneempiä toimintoja.
Mikä on Siglent SDG1025 -generaattorin suurin lähtötaajuus?
Suurin lähtötaajuus on 25MHz.
Kuinka monta lähtökanavaa Siglent SDG1025 -funktiogeneraattorissa on?
Siinä on 2 lähtökanavaa.
Mitä aaltomuotoja tämä generaattori voi tuottaa?
Se voi tuottaa siniaaltoa, kanttiaaltoa, ramppia, pulssia, gaussista valkoista kohinaa ja 48 sisäänrakennettua mielivaltaista aaltomuotoa.
Onko se yhteensopiva muiden mittalaitteiden kanssa?
Kyllä, se on yhteensopiva SDS1000-sarjan digitaalisten oskilloskooppien kanssa ja tukee etäohjausta.
Mitä liitäntävaihtoehtoja Siglent SDG1025 tarjoaa?
Se tarjoaa USB Host- ja Device-yhteydet, tuen U-levytallennukselle sekä valinnaisen GPIB-portin.
