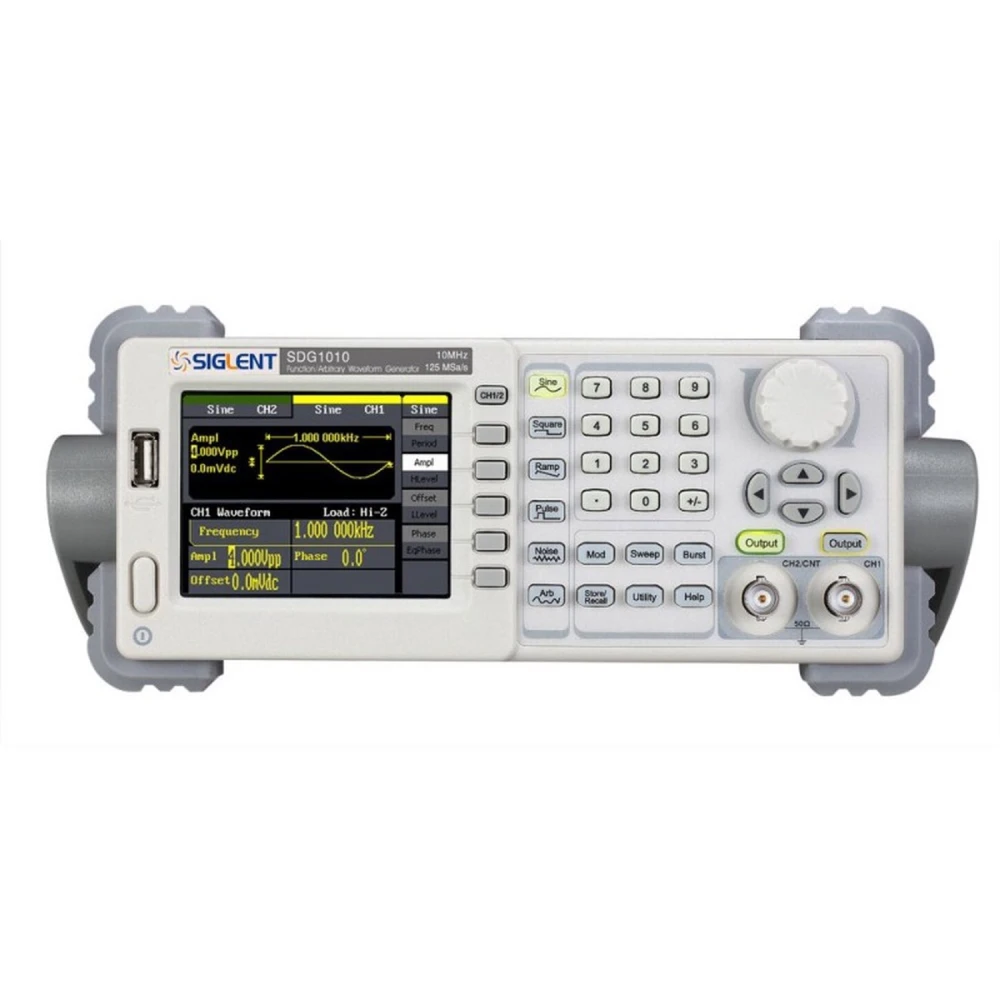

Siglent SDG1010 10MHz funktiogeneraattori laboratorioon

Name: Siglent SDG1010 10MHz funktiogeneraattori laboratorioon
Brand: Siglent
SKU: SDG1010-10MHZ
Price: 234.36 EUR
Availability: OutOfStock

Tuotemerkki: Siglent

Ole ensimmäinen, joka arvostelee tämän tuotteen

234,36€

Sis. ALV (Veroton: 189,00 €)

Paljousalennukset

Määrä	Hinta	Tallenna
2+	224,99 €	-4%
10+	220,30 €	-6%
20+	210,92 €	-10%

Normaalitoimitus Ke, Huh 29 - Pe, Tou 1

Pikatoimitus Ma, Huh 27 - Ti, Huh 28

30 päivän palautusoikeus

Ilmaiset palautukset 30 päivän sisällä

Turvallinen tapahtuma

Ilmainen toimitus Toimitus alkaen 4,99€

Helppo palautus 30 päivän palautusoikeus

Turvallinen maksu 100% turvallinen kassa

Laatutakuu Vain alkuperäistuotteita

Siglent SDG1010 10MHz funktiogeneraattori on olennainen laite elektroniikkalaboratorioihin ja suunnitteluprojekteihin, joissa tarvitaan tarkkoja ja monipuolisia signaaleja. Tämä generaattori käyttää DDS-teknologiaa (Direct Digital Synthesis) tarjotakseen enintään 10MHz lähtötaajuuden, 1 µHz taajuusresoluution ja 14 bitin pystysuoran resoluution, mikä takaa puhtaat ja tarkat signaalit.

Tärkeimmät ominaisuudet:

Enimmäislähtötaajuus: 10MHz.
Lähtökanavat: 2, mahdollistaen samanaikaisten signaalien tuottamisen.
Näytteenottotaajuus: 125 MSa/s korkean aaltomuototarkkuuden takaamiseksi.
Aaltomuistin pituus: 16 kpts, ihanteellinen monimutkaisille aaltomuodoille.
Vakiomuodot: sini, kanttiaalto, ramppi, pulssi, gaussinen valkoinen kohina ja 48 sisäänrakennettua mielivaltaista aaltomuotoa.
Modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst edistyneisiin sovelluksiin.
Taajuuslaskuri: integroitu, alueella 100 mHz - 200 MHz.
Liitettävyys: vakiovarusteena USB Host ja Device, sekä valinnainen USB-GPIB-portti etäohjaukseen.
Yhteensopivuus: toimii erinomaisesti SDS1000-sarjan digitaalisten oskilloskooppien kanssa ja tukee etäohjausta.

Tyypilliset käyttökohteet: Tämä generaattori sopii erinomaisesti elektroniikan testaukseen ja kehitykseen, mukaan lukien piirisuunnittelu, komponenttitestit, signaalisimulointi ja tekninen koulutus. Sen kyky tuottaa useita eri signaalityyppejä tekee siitä monipuolisen erilaisiin laboratoriosovelluksiin.

Tekniset tiedot:

Malli: SDG1010
Enimmäistaajuus: 10MHz
Kanavat: 2
Näytteenottotaajuus: 125 MSa/s
Aaltomuistin pituus: 16 kpts
Taajuusresoluutio: 1 µHz
Pystysuora resoluutio: 14 bits
Aaltomuodot: Sini, kanttiaalto, ramppi, pulssi, gaussinen valkoinen kohina, 48 mielivaltaista muotoa
Modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
Taajuuslaskuri: 100 mHz - 200 MHz
Liitettävyys: USB Host & Device, valinnainen USB-GPIB-portti
Koko: 229mm x 105mm x 281mm

Huomio saatavuudesta: Tällä hetkellä tämä tuote on loppu varastosta. Suosittelemme tarkistamaan vaihtoehdot tai tilaamaan ilmoituksen, kun tuotetta on taas saatavilla.

DDS-teknologia, kaksi lähtöä ja säädettävä vaihe tarkkoihin signaaleihin
Enimmäistaajuus 10MHz ja 1 µHz resoluutio
Korkea 125 MSa/s näytteenottotaajuus ja 14 bitin pystysuora resoluutio
48 sisäistä mielivaltaista aaltomuotoa ja 5 vakiomuotoa
Edistyneet modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
Integroitu taajuuslaskuri jopa 200 MHz asti
USB Host & Device -liitettävyys ja valinnainen USB-GPIB-portti
Yhteensopiva SDS1000-digitaalisten oskilloskooppien ja etäohjauksen kanssa

Asiakkaiden kysymykset ja vastaukset

Mitä liitäntöjä ja ulkoisia tallennustukia laite tukee aaltomuotojen lataamiseen ja mielivaltaisten aaltojen päivittämiseen?

SDG1010:ssa on USB-portit (Device ja Host), jotka mahdollistavat suoran PC-yhteyden ja USB-muistien käytön mielivaltaisten aaltomuotojen lataamiseen tai laiteohjelmiston päivittämiseen. GPIB-tuki on valinnainen ja vaatii lisämoduulin.

Mitkä ovat taajuusrajat ja aaltomuototyypit, joita se voi tuottaa kullakin kanavalla, ja mikä on tyypillinen särö siniaalloille?

Siniaallot ja kanttiaalot kattavat alueen 1 µHz:stä 10 MHz:iin, pulssit 500 µHz:stä 5 MHz:iin, ramppiaallot 1 µHz:stä 300 kHz:iin ja mielivaltaiset aaltomuodot 1 µHz:stä 5 MHz:iin. Generaattori ilmoittaa kokonaisharmonisen särön (THD) olevan tyypillisesti <0,04 % siniaalloille 1 kHz:n ja 10 kHz:n välillä sekä maksimiamplitudilla.

Sisältääkö generaattori modulaatiotoimintoja ja voiko se synkronoitua Siglent-laitteiden, kuten SDS1000-oskilloskooppien, kanssa?

Kyllä, siinä on runsaasti modulaatiotoimintoja (AM, FM, PM, PWM), taajuuspyyhkäisy ja pulssijunat. Se voidaan liittää ja synkronoida suoraan Siglent SDS1000 -sarjan oskilloskooppien kanssa, mikä helpottaa automatisoituja testejä etäohjauksella.

Mitä tarvikkeita pakkaukseen sisältyy ja mitä vaihtoehtoja on varaosille tai jälkimarkkinapalvelulle?

Yleensä SDG1010 sisältää virtajohdon, käyttöohjeen, USB-kaapelin ja kaksi BNC-BNC-kaapelia. Varaosia (kaapelit, sulakkeet) ja jälkimarkkinapalvelua on saatavilla Siglentin valtuutettujen jälleenmyyjien ja itse valmistajan kautta; vakiotakuu on yleensä 3 vuotta, mutta tämä kannattaa varmistaa myyjältä.

Mikä on Siglent SDG1010 -generaattorin enimmäislähtötaajuus?

Enimmäislähtötaajuus on 10 MHz.

Kuinka monta lähtökanavaa generaattorissa on?

Generaattorissa on 2 lähtökanavaa samanaikaisia signaaleja varten.

Mitä aaltomuotoja tämä laite voi tuottaa?

Se voi tuottaa sini-, kantti-, ramppi-, pulssi- ja gaussista valkoista kohinaa sekä 48 sisäistä mielivaltaista aaltomuotoa.

Onko se yhteensopiva muiden mittalaitteiden kanssa?

Kyllä, se on yhteensopiva SDS1000-sarjan digitaalisten oskilloskooppien kanssa ja tukee etäohjausta.

Millaisen liitettävyyden generaattori tarjoaa?

Siinä on vakiovarusteena USB Host ja Device sekä valinnainen USB-GPIB-portti etäohjaukseen.
