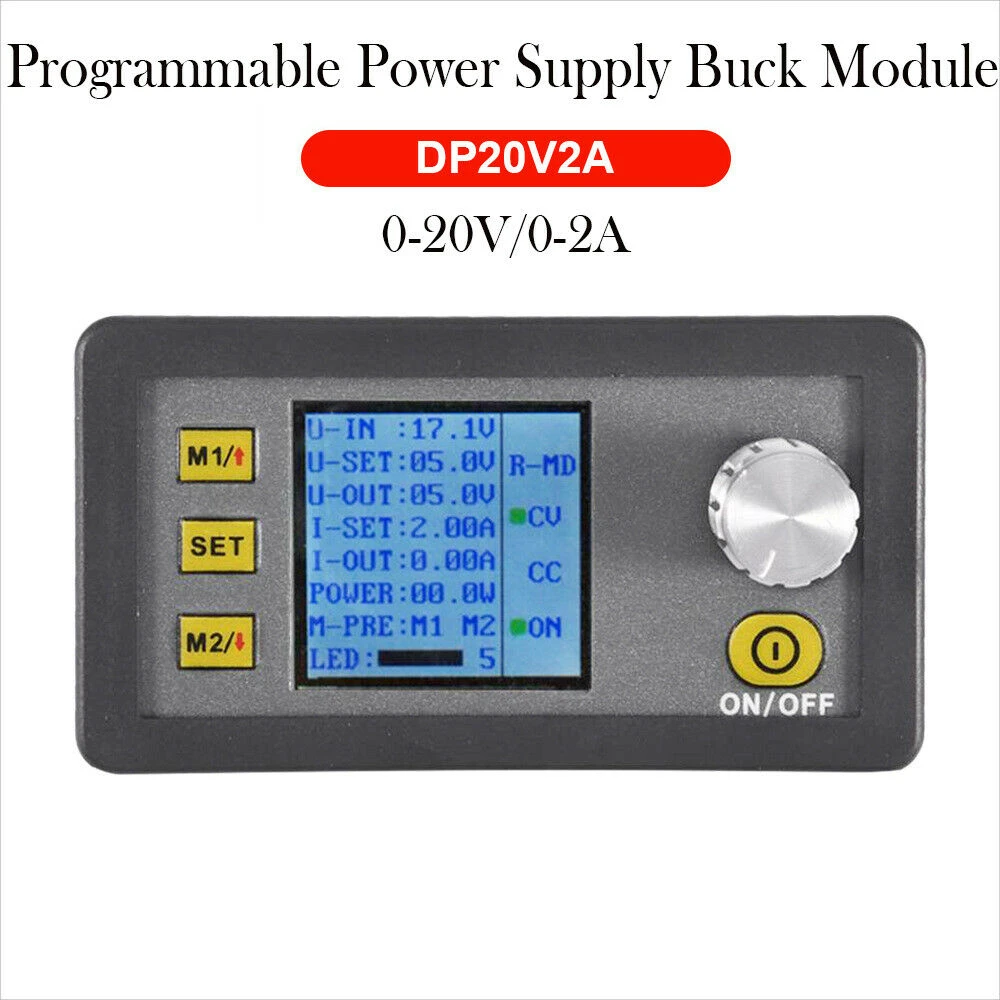

DP20V2A CVCC ohjelmoitava virtalähdemoduuli LCD-näytöllä

Tämä DP20V2A CVCC -ohjelmoitava virtalähdemoduuli on suunniteltu tarjoamaan tarkkaa ja helppoa jännitteen ja virran hallintaa elektroniikkaprojekteissasi. Integroitu LCD-näyttö näyttää reaaliajassa keskeiset tiedot, kuten esiasetetun jännitteen, tulo- ja lähtöjännitteen, esiasetetun ja lähdön virran, tehon sekä näytön kirkkauden.

Keskeiset ominaisuudet:

Säädettävä lähtöjännitealue: 0-20.0V, askel 0.1V.
Säädettävä virta-alue: 0-2.00A, askel 0.01A.
Kahden jänniteasetuksen tallennus nopeaa käyttöä varten.

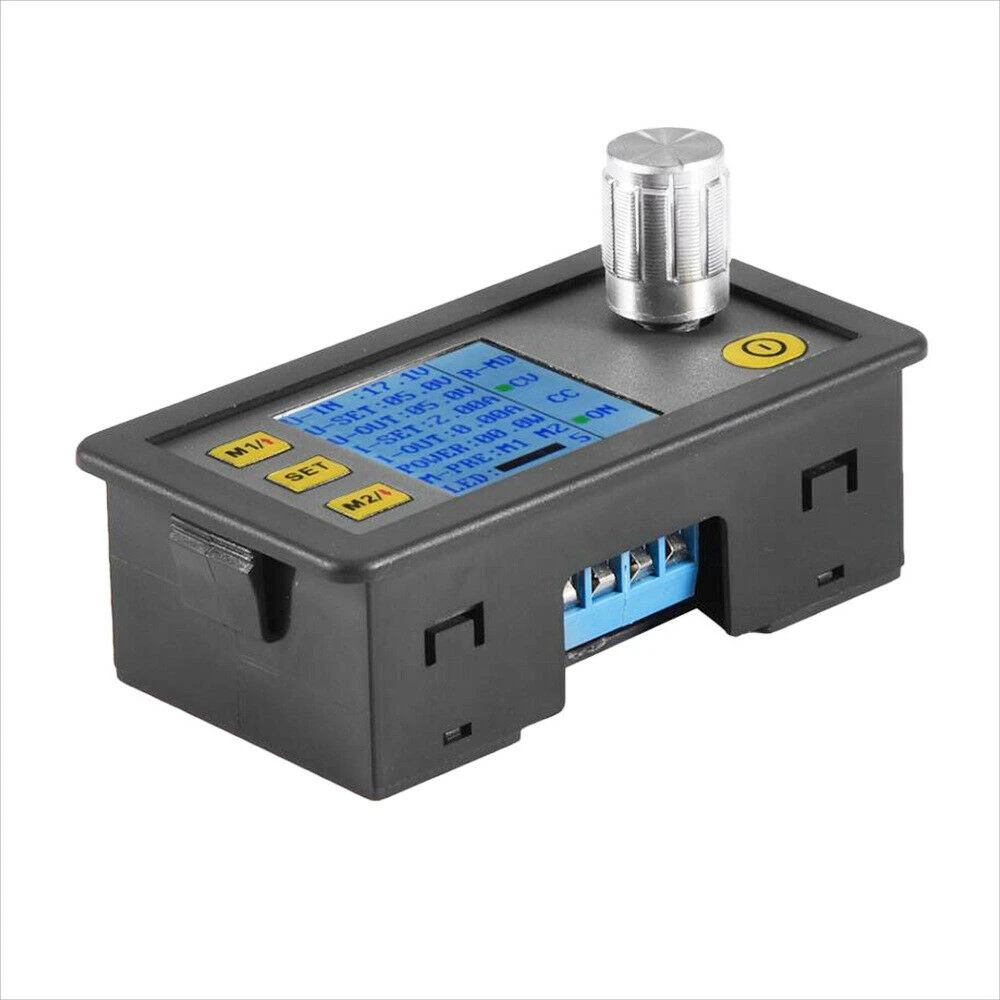

LCD-näyttö, jossa digitaaliset volttimittari- ja ampeerimittaritoiminnot.
Tarkka näyttö: tulojännite (U-IN), esiasetettu jännite (U-SET), lähtöjännite (U-OUT), esiasetettu virta (I-SET), lähtövirta (I-OUT), teho, näytön kirkkaus ja toimintatilat.
Noin 330 KHz:n aaltoilutaajuus ja 50mV:n ripple.
Kompaktit mitat: 79 x 43 x 26 mm.

Tekniset tiedot:

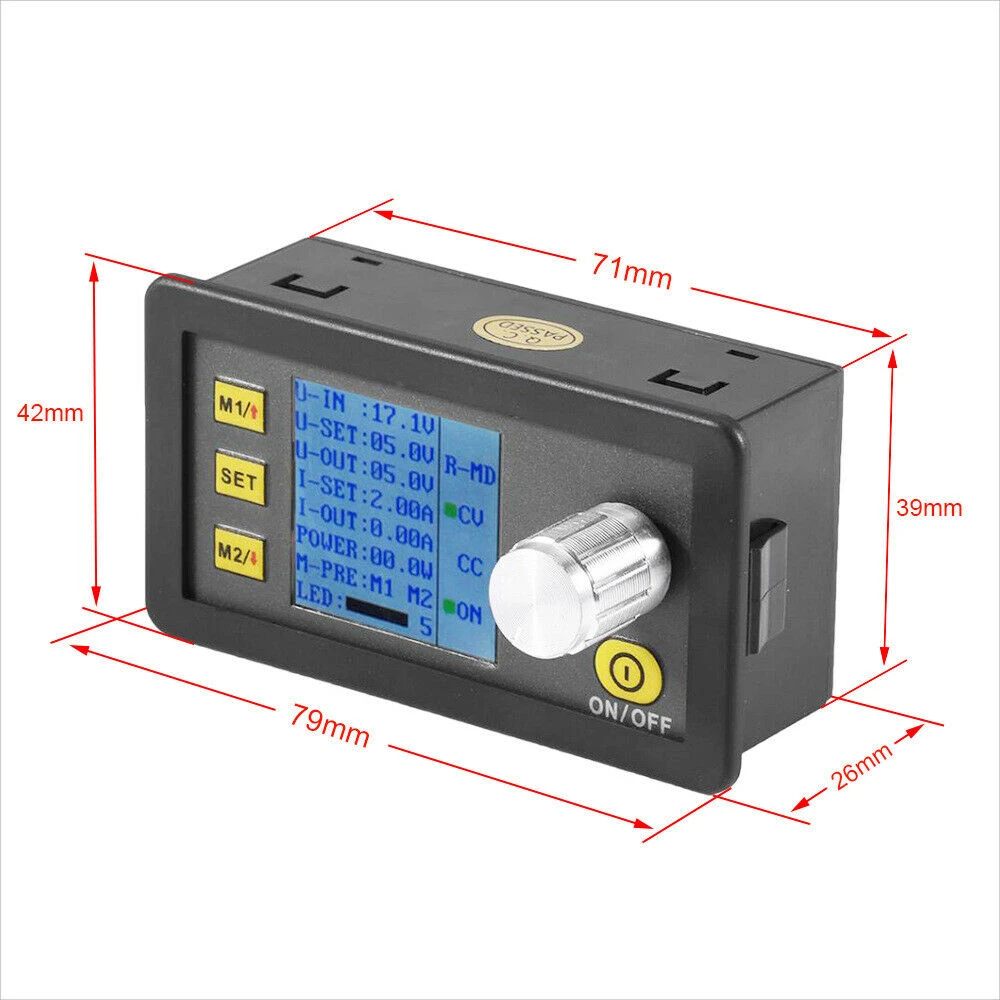

Mitat: 79 x 43 x 26 mm (L x W x H).
Aukon koko: 71 x 39 mm.

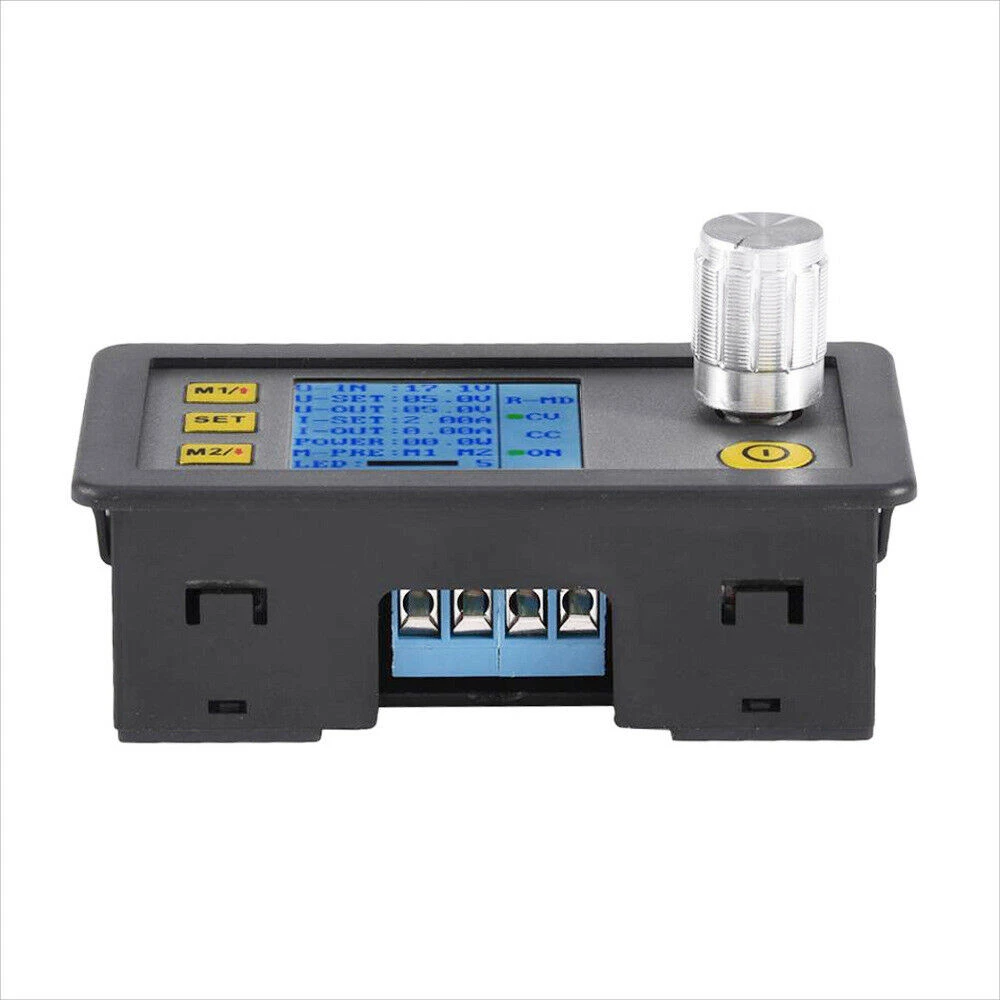

Tulon plus: IN+.
Tulon miinus: IN-.
Lähdön plus: OUT+.
Lähdön miinus: OUT-.
Enimmäislähtöteho: 40W.
Tulojännitealue: 4.5-23V.
Lähtöjännitealue: 0-20V (alaspäin muuntava jännitetila vaatii tulojännitteeksi >3V).

Keskeiset toiminnot ja käyttö:

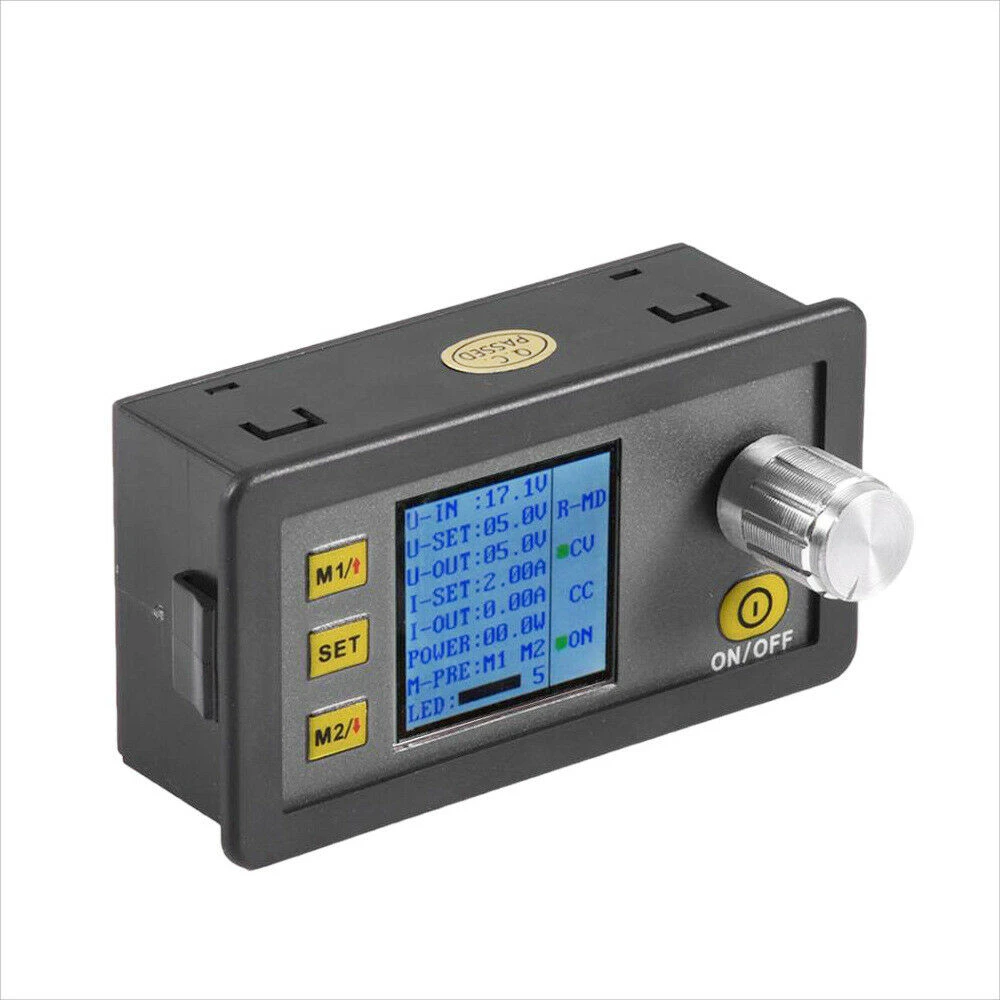

SET-painike toimintojen säätöön ja vahvistamiseen.
m1- ja m2-näppäimet tallennettujen tietojen nopeaan käyttöön.
ON/OFF-ohjaus lähtöjännitteen kytkemiseen päälle tai pois.
Mahdollistaa jännitteen, virran ja kirkkauden asetusten tallennuksen myöhempää käyttöä varten.
Sopii testaukseen, kehitykseen ja elektronisten piirien korjaukseen, joissa tarvitaan säädeltyä ja ohjelmoitavaa virtalähdettä.

Käyttöohjeet:

Esiasetetun jännitteen säätö SET-painikkeella ja kooderipotentiometrillä.
Esiasetetun virran säätö samalla tavalla.
Asetusten tallennus nopeaa palautusta varten.
LCD-näytön kirkkauden säätö eri valaistusolosuhteisiin.

Varotoimet:

Sulje lähtö, jos sitä ei käytetä, jotta vältetään korkean jännitteen aiheuttamat vauriot.
Tulojännite ei saa ylittää 23V, jotta vaurioita ei synny.
Moduuli sammuu automaattisesti, jos tulojännite on liian alhainen, suojatakseen itseään.
Vältä suoraa auringonvaloa LCD-näytön suojaamiseksi.
Huolehdi riittävästä ilmanvaihdosta täyden tehon käytön aikana.
Älä käytä akkujen lataamiseen ilman asianmukaista suojausta.

Sisältää:

1 x DP20V2A CVCC ohjelmoitava virtalähdemoduuli LCD-näytöllä.

Säädettävä lähtöjännite 0-20V, askel 0.1V
Säädettävä lähtövirta 0-2A, askel 0.01A
Integroitu LCD-näyttö digitaalisella volttimittarilla ja ampeerimittarilla
Kahden esiasetetun jänniteasetuksen nopea tallennus
Enimmäislähtöteho 40W monipuolisiin käyttökohteisiin
Tulojännitealue 4.5-23V automaattisella suojauksella
Helppo ohjaus SET-, m1- ja m2-painikkeilla sekä kooderipotentiometrillä
Kompaktit mitat 79 x 43 x 26 mm helppoon asennukseen

Asiakkaiden kysymykset ja vastaukset

Mitkä ovat DP20V2A CVCC -moduulin edut verrattuna perinteiseen analogiseen virtalähteeseen?

DP20V2A CVCC mahdollistaa tarkan digitaalisen säädön (0,1 V ja 0,01 A), nopeiden asetusten tallennuksen sekä keskeisten parametrien samanaikaisen näyttämisen LCD-näytöllä. Tämä helpottaa käyttöä ja vähentää virhemahdollisuuksia verrattuna analogisiin virtalähteisiin, joissa säätö tehdään käsin eikä asetuksia voi tallentaa.

Mitä jännitettä ja virtaa syöttävän virtalähteen tulee antaa, jotta moduuli toimii oikein?

Syöttävän virtalähteen tulee tarjota 4,5 V–23 V DC, ja tulojännitteessä on oltava vähintään 3 V enemmän kuin halutussa lähtöjännitteessä. Virran tulee riittää jopa 2 A:iin, jotta 40 W:n maksimiteho saavutetaan.

Mitkä ovat laitteen tarkat mitat ja arvioitu paino?

Moduulin mitat ovat 79 mm pitkä, 43 mm leveä ja 26 mm korkea. Tämän tyyppisen moduulin tyypillinen paino on noin 60–80 grammaa, vaikka valmistaja ei ilmoita tarkkaa arvoa.

Miten moduuli asennetaan ja kytketään piiriin?

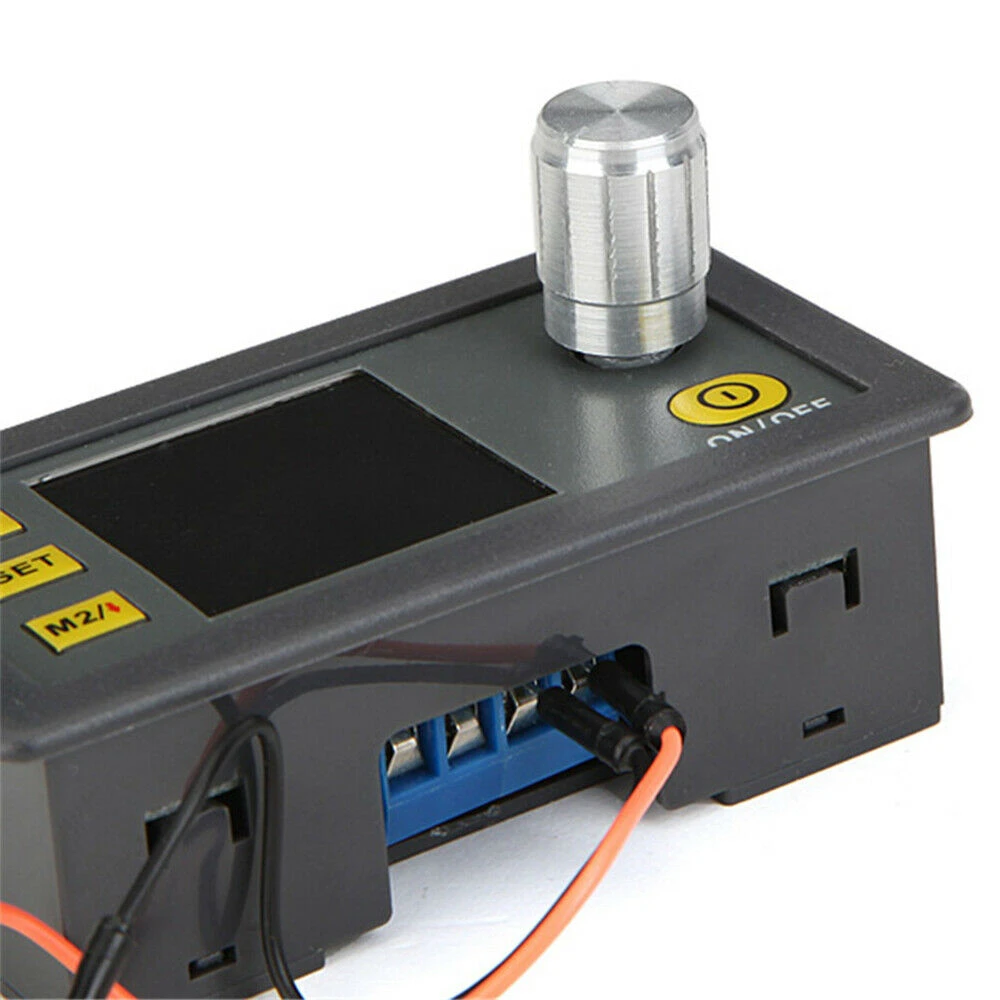

Moduulin tulo (IN+/IN-) kytketään DC-virtalähteeseen ja lähtö (OUT+/OUT-) kuormapiiriin. On tärkeää noudattaa napaisuutta ja varmistaa, että tulojännite on yhteensopiva lähtövaatimusten kanssa, sekä aina noudattaa valmistajan turvallisuusohjeita.

Mikä on tämän moduulin jänniteripple ja miten se vaikuttaa herkkiin kuormiin?

Teknisissä tiedoissa ilmoitetaan tyypilliseksi aaltoiluksi 50 mV ja kytkentätaajuudeksi noin 330 kHz. Pieni ripple on suositeltava herkille elektroniikkakuormille; tämä taso on useimpiin sovelluksiin riittävä, mutta voi olla rajoittava tarkkuusinstrumentoinnissa.

Mikä on DP20V2A-moduulin lähtöjännitealue?

DP20V2A-moduulissa lähtöjännitettä voi säätää välillä 0-20.0V 0.1V:n askelin.

Mikä on tämän moduulin suurin virta?

Säädettävä lähtövirta on 0-2.00A, 0.01A:n askelin.

Voinko tallentaa jänniteasetuksia nopeaa käyttöä varten?

Kyllä, moduulissa on kaksi nopeaa tallennusryhmää esiasetetuilla jännitteillä toistuvaa käyttöä varten.

Miten parametrit näkyvät moduulissa?

LCD-näyttö näyttää tulojänniteen, esiasetetun ja lähtöjännitteen, esiasetetun ja lähtövirran, tehon sekä näytön kirkkauden.

Onko tämän moduulin käyttö akkujen lataamiseen turvallista?

Moduulia ei suositella käytettäväksi suojaamattomien akkujen lataamiseen, koska käänteisjännite voi vahingoittaa sitä. Jos tätä toimintoa tarvitaan, lähtöön suositellaan diodin lisäämistä.
