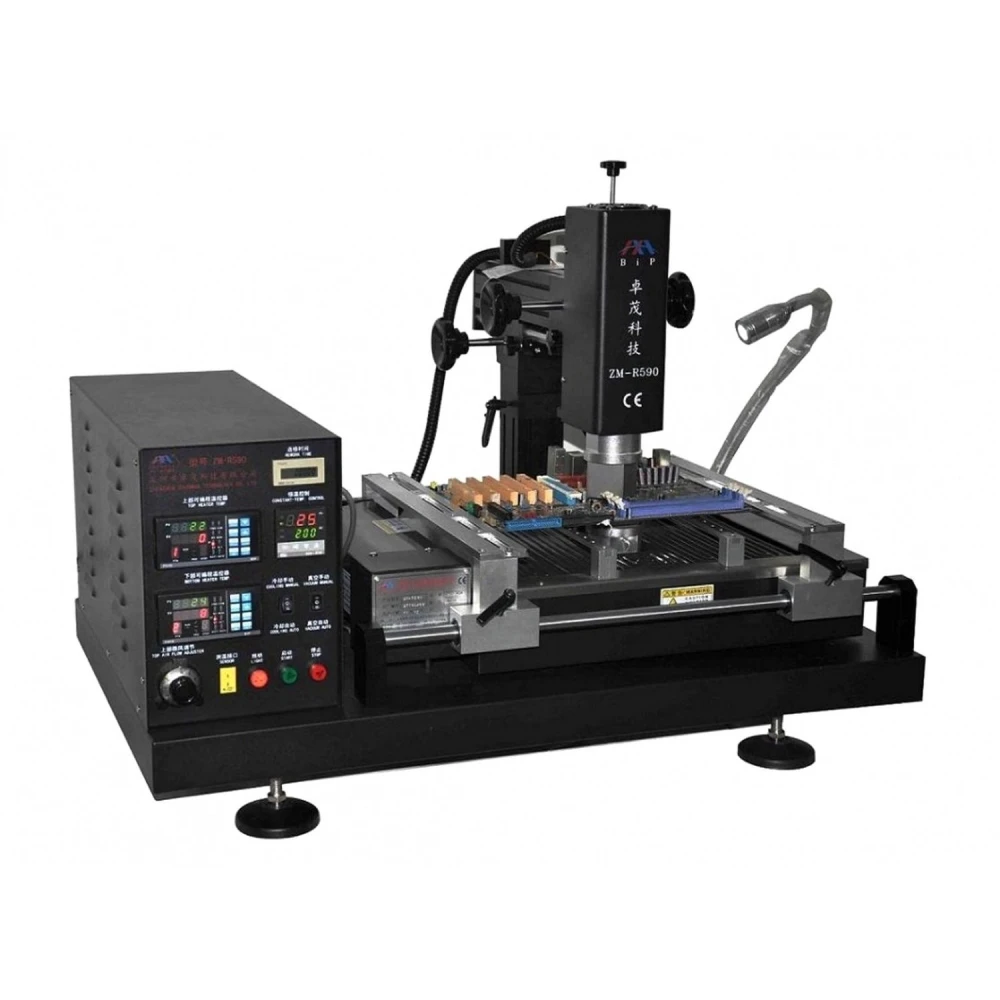

Zhuomao ZM-R590 -juotosasema tarkkaan BGA-juotostyöhön ja reballingiin
Tuotemerkki: Zhuomao
Sis. ALV (Veroton: 1 500,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 785,60 € | -4% |
| 10+ | 1 748,40 € | -6% |
| 20+ | 1 674,00 € | -10% |
Zhuomao ZM-R590 -juotosasema on edistynyt työkalu ammattilaisille, jotka tekevät juotostöitä ja elektronisten laitteiden korjauksia. Tämä asema erottuu tarkkuudellaan ja monipuolisuudellaan yhdistäen huipputekniikan optimaalisiin tuloksiin BGA-reballingissa ja hienojuotostöissä.
Siinä on lineaarinen liukujärjestelmä, joka mahdollistaa tarkan säädön ja nopean asemoinnin X-, Y- ja Z-akseleilla, varmistaen tehokkaan ja tarkan työskentelyn. Erittäin tarkka lämpötilansäädin sisältää sarjaportin PC:lle ja ulkoisen anturin, mikä mahdollistaa yhteyden valmistajan omaan ohjelmistoon yksityiskohtaista ja räätälöityä ohjausta varten.
Asemassa on kolme erillistä lämmitysaluetta: kaksi kuumailmalämmitintä ja yksi infrapuna (IR) -esilämmitysalue, joiden lämpötilaa ohjataan ±3 °C tarkkuudella. Ylempi lämmitin on vapaasti säädettävä, kun taas toinen voidaan siirtää pystysuunnassa. Lisäksi IR-alueen energiankulutusta voidaan säätää eri juotostarpeisiin sopivaksi.
Tarvikkeisiin kuuluu useita kuumailmasuuttimia, jotka voivat pyöriä 360° ja joissa on magneetit helppoa asennusta ja vaihtoa varten, myös räätälöityjä vaihtoehtoja varten. Asema käyttää erittäin tarkkaa tuontityyppistä K-tyypin termoelementtiä, jossa on suljetun piirin ohjaus ja automaattinen lämpötilan kompensointijärjestelmä.
PCB-levyjen suojaamiseksi prosessin aikana asema sisältää V-uran muotoisen tuen joustavalla lisäosalla, joka estää lämmityksen tai jäähdytyksen aiheuttamia vääntymiä. Se on yhteensopiva kaikkien BGA-pakkauskokojen kanssa, 20×20 mm:stä aina 420×390 mm:iin asti.
Tehokkuutta parantaa voimakas ristivirtauspuhallin, joka jäähdyttää PCB-levyn nopeasti. Lisäksi siinä on sisäinen tyhjiöpumppu ja ulkoinen imukynä sirujen nopeaan ja tarkkaan poimintaan. Juotos- ja juotteenpoistoprosessien päätyttyä asema antaa ennakkovaroituksia turvallisuuden ja hallinnan parantamiseksi.
Tällä laitteella on CE-sertifiointi, hätäpysäytyspainike ja automaattinen suojausjärjestelmä, joka katkaisee virran poikkeavissa onnettomuustilanteissa. Lisäksi siinä on kaksinkertainen ylikuumenemissuoja käyttäjän ja laitteen turvallisuuden varmistamiseksi.
Tärkeimmät tekniset tiedot
- Kokonaisteho: 4700W
- Ylempi lämmitin: 800W
- Alemmat lämmittimet: Toinen lämmitin 1200W, IR-lämmitin 2700W
- Sähkönsyöttö: AC220V±10%, 50/60Hz
- Mitat: 810×500×690 mm
- Asemointi: V-ura säädettävällä tuella ja ulkoisella yleislisäosalla
- Lämpötilansäätö: K-tyypin anturi, suljettu piiri, tarkkuus ±3°
- Yhteensopiva PCB-koko: 20×20 mm - 420×390 mm
- Paino: 45 kg
Käyttökohteet ja yhteensopivuus
Zhuomao ZM-R590 -juotosasema sopii erinomaisesti elektroniikkapajoihin, joissa tarvitaan tarkkuutta BGA-komponenttien juotossa ja korjauksessa. Sen rakenne mahdollistaa työskentelyn monen kokoisilla levyillä ja paketeilla, mikä helpottaa reballing-, juotteenpoisto- ja juotostöitä edistyneellä lämpötilanhallinnalla. Se on yhteensopiva valmistajan oman ohjelmiston kanssa yksityiskohtaista ohjausta varten ja vastaa ammattilaisten tarpeisiin, jotka etsivät tehokkuutta ja turvallisuutta prosesseihinsa.
- Erittäin tarkka lämpötilansäätö K-tyypin anturilla ja suljetulla piirillä
- Kolme erillistä lämmitysaluetta: kaksi kuumailma-aluetta ja yksi infrapuna-alue
- Nopea ja tarkka asemointi X-, Y- ja Z-akseleilla lineaarisen liukujärjestelmän avulla
- Säädettävä V-tuki suojaa PCB-levyjä ja mukautuu eri kokoihin
- Tehokas ristivirtauspuhallin nopeaan jäähdytykseen
- Sisäänrakennettu tyhjiöpumppu ja ulkoinen imukynä sirujen käsittelyyn
- 360° pyörivät kuumailmasuuttimet, joissa helppo magneettikiinnitys
- CE-sertifiointi, hätäpysäytys ja ylikuumenemissuoja
Asiakkaiden kysymykset ja vastaukset
Mitä etuja kolmoislämmitysalue tarjoaa verrattuna tavallisiin BGA-asemiin?
Zhuomao Zm-R590 -asema sisältää kaksi ilmalla toimivaa lämmitysaluetta ja yhden infrapuna-alueen (IR), mikä mahdollistaa lämpöprofiilin optimoidun ja segmentoituun hallinnan. Tämä helpottaa erikokoisten BGA-komponenttien reworkia ja ehkäisee PCB:n paikallista ylikuumenemista. Verrattuna pelkkää ilmaa käyttäviin malleihin PCB:n vääntyminen vähenee ja juotoksen sekä juotteenpoiston onnistumisaste paranee.
Mitkä ovat aseman mitat ja paino? Mitä pakkaus sisältää?
Aseman mitat ovat noin 880 mm (pituus) x 600 mm (leveys) x 620 mm (korkeus), ja paino on 65 kg. Pakkauksen sisältöön kuuluu yleensä pääyksikkö, vaihdettavat suutinsarjat, tyhjiöpumppu, imukynä, PCB-kiinnitystarvikkeet ja käyttöohje. Sisältö voi vaihdella hieman toimittajasta riippuen.
Mitä sähkövaatimuksia ja yhteensopivuutta Zm-R590 edellyttää oikeaa asennusta varten?
Zm-R590 vaatii 230 V AC, 50/60 Hz syötön, ja enimmäiskulutus on 5500 W. Se on yhteensopiva PC:n kanssa valvontaa ja ohjausta varten sarjaportin kautta. On tärkeää varmistaa asianmukainen maadoitus ja sähköiset suojaukset sekä tarkistaa sarjaportin yhteensopivuus käyttöjärjestelmän kanssa ennen asennusta.
Millaista ennaltaehkäisevää huoltoa suositellaan käyttöiän pidentämiseksi ja yleisten vikojen välttämiseksi?
Suositeltavaa on tarkistaa ja puhdistaa suodattimet säännöllisesti, varmistaa suuttimien kunto sekä tarkistaa termoelementtien ja antureiden kalibrointi. Pölyn kertymistä ilmanvaihtoalueille tulee välttää, ja tyhjiöjärjestelmän kunto on hyvä tarkistaa vuosittain. Asianmukainen huolto vähentää esimerkiksi lämpötila-virheitä ja imutoiminnon häiriöitä.
Mitä turvajärjestelmiä asema sisältää ja mitä standardeja se täyttää ammattikäyttöön tarkoitetuissa työpajoissa?
Laite sisältää hätäpysäytyspainikkeen, automaattisen sammutuksen häiriötilanteissa, kaksinkertaisen ylikuumenemissuojan sekä visuaaliset ja äänelliset hälytykset. Sillä on CE-sertifiointi, ja se täyttää eurooppalaiset sähkö- ja työpajalaitteita koskevat määräykset (sähköturvallisuus ja sähkömagneettinen yhteensopivuus).
Mitä PCB-kokoja Zhuomao ZM-R590 tukee?
Se tukee PCB-levyjä vähintään 20×20 mm koosta enintään 420×390 mm kokoon.
Voiko lämpötilaa ohjata ohjelmistolla?
Kyllä, siinä on sarjaportti PC:lle ja se voidaan yhdistää valmistajan omaan ohjelmistoon tarkkaa lämpötilanhallintaa varten.
Millaiset turvaominaisuudet asemassa on?
Siinä on hätäpysäytys, automaattinen virrankatkaisu poikkeavissa tilanteissa sekä kaksinkertainen ylikuumenemissuoja.
Mikä on aseman kokonaisteho ja teho lämmitysalueittain?
Kokonaisteho on 4700W, ylemmän lämmittimen teho 800W, toisen lämmittimen 1200W ja infrapunalämmittimen 2700W.
Onko Zhuomao ZM-R590 tällä hetkellä saatavilla?
Tuote on tällä hetkellä loppu varastosta. Saatavuus kannattaa tarkistaa myöhempiä täydennyksiä varten.
