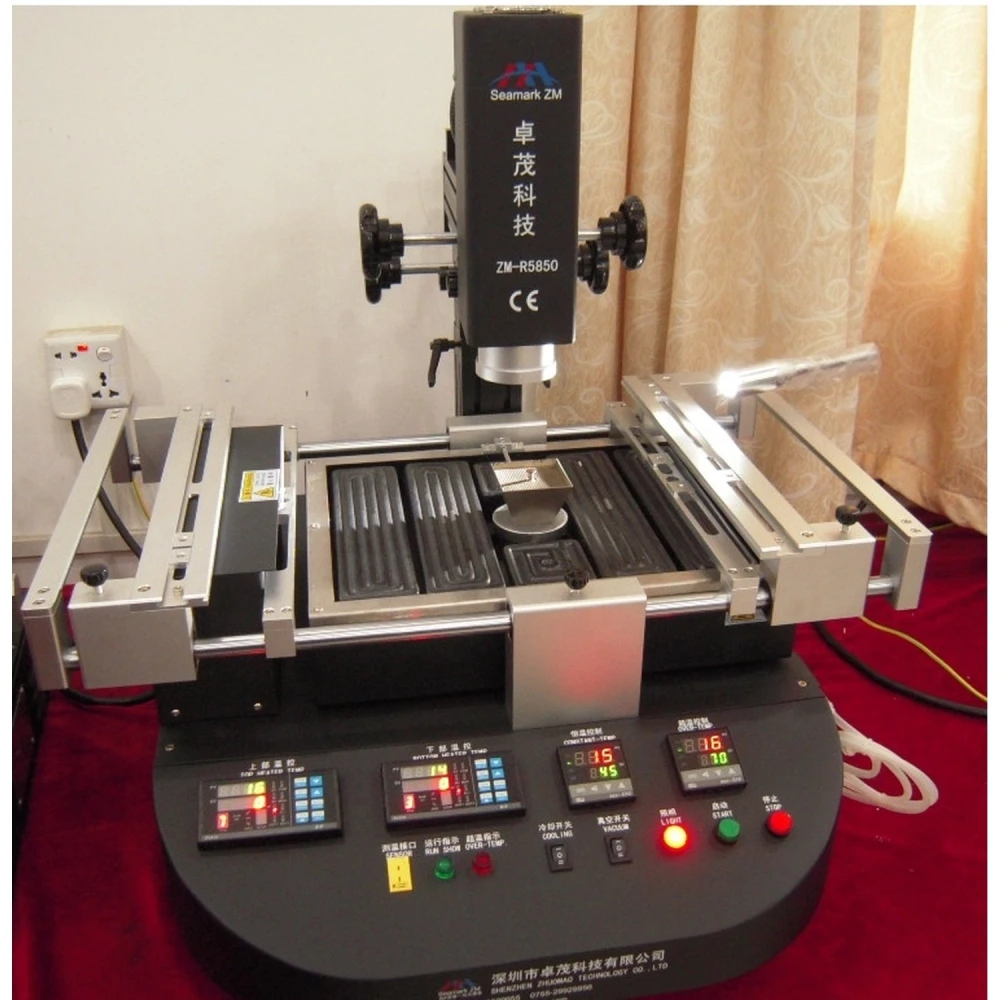

Zhuomao ZM-R5850 reballing-asema edistyneellä lämpötilansäädöllä
Tuotemerkki: Zhuomao
Sis. ALV (Veroton: 1 650,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 964,16 € | -4% |
| 10+ | 1 923,24 € | -6% |
| 20+ | 1 841,40 € | -10% |
Zhuomao ZM-R5850 reballing-asema on ammattikäyttöön suunniteltu työkalu BGA-pakettien korjaukseen ja rework-työhön piirilevyillä (PCB). Sen rakenteessa on V-uraan perustuva järjestelmä joustavalla tuella, joka varmistaa PCB:n asennon ja estää vääntymistä lämmitys- ja jäähdytysprosessien aikana. Tämä asema on yhteensopiva minkä tahansa kokoisten BGA-pakettien kanssa, mikä tekee siitä monipuolisen useisiin elektroniikan sovelluksiin.
Keskeiset ominaisuudet:
- Tarkka liike X-, Y- ja Z-akseleilla lineaariohjainten avulla, jotka mahdollistavat hienosäädön ja nopean asemoinnin.
- Erittäin tarkka lämpötilansäädin, jossa on tuotu K-tyypin anturi, suljetun piirin ohjausjärjestelmä ja automaattinen lämpötilakompensointi tasaisen lopputuloksen varmistamiseksi.
- Kolme toisistaan riippumatonta lämmitysaluetta: kaksi kuumailmalämmitintä ja yksi infrapunalämmitin esilämmitystä varten, lämpötilan hallinta ±3 °C sisällä.
- Ylempi lämmitin on vapaasti säädettävä, toinen lämmitin voi liikkua pystysuunnassa, ja infrapuna-alueen tehoa voidaan säätää eri prosesseihin sopivaksi.
- Sisältää useita 360° kääntyviä kuumailmasuuttimia, joissa on helppo magneettikiinnitys ja räätälöintivaihtoehtoja.
- Tehokas poikittaisvirtapuhallin PCB:n nopeaan jäähdytykseen, mikä parantaa työn tehokkuutta.
- Integroitu tyhjiöpumppu ja ulkoinen imukynä sirujen nopeaan ja turvalliseen käsittelyyn.
- Edistynyt hälytysjärjestelmä, joka ilmoittaa juotos- ja juotteenpoistoprosessien päättyessä.
- CE-sertifioitu, hätäpysäytyslaite sekä automaattinen suoja ylikuumenemista ja sähkövikoja vastaan.
Tekniset tiedot:
- Kokonaisteho: 4800 W
- Ylempi lämmitin: 800 W
- Alempi lämmitin: 1200 W
- Infrapunalämmitin: 2700 W
- Syöttö: AC220V ±10%, 50/60 Hz
- Mitat: 630 x 650 x 690 mm
- Asemointi: V-ura säädettävällä tuella kaikkiin suuntiin ulkoisen yleiskiinnityksen avulla
- Lämpötilansäätö: K-tyypin anturi, suljetun piirin ohjaus, tarkkuus ±3°
- Yhteensopiva PCB-koko: enintään 410 x 370 mm, vähintään 20 x 20 mm
- Ulkoinen lämpötila-anturi: valinnainen
- Nettopaino: 40 kg
Tyypilliset käyttökohteet:
Tämä asema sopii erinomaisesti elektroniikan teknikoille ja ammattilaisille, jotka tekevät korjauksia, reballing-työtä ja BGA-komponenttien juottamista piirilevyille. Sen tarkkuus ja edistynyt ohjaus mahdollistavat herkät työt luotettavasti, joten se soveltuu korjaamoihin ja elektroniikkatuotantoon.
Yhteensopivuus:
Yhteensopiva monenlaisten BGA-pakettien ja erikokoisten PCB-levyjen kanssa joustavan asemointijärjestelmän ja useiden alueiden itsenäisen lämpötilansäädön ansiosta.
Huom: Tämä tuote on tällä hetkellä loppu. Voit pyytää ilmoituksen saatavuuden palautumisesta tai tarkistaa vaihtoehtoiset tuotteet.
- Tarkka liike X-, Y- ja Z-akseleilla lineaariohjainten avulla hienosäätöön
- Erittäin tarkka lämpötilansäätö K-tyypin anturilla ja automaattisella kompensoinnilla
- Kolme toisistaan riippumatonta lämmitysaluetta: kaksi kuumailma-aluetta ja yksi infrapuna-alue
- 360° kääntyvät kuumailmasuuttimet magneettikiinnityksellä
- Poikittaisvirtapuhallin PCB:n nopeaan jäähdytykseen
- Integroitu tyhjiöpumppu ja ulkoinen imukynä sirujen käsittelyyn
- Edistynyt hälytysjärjestelmä ja ylikuumenemissuoja
- CE-sertifioitu ja varustettu hätäpysäytyslaitteella
- Yhteensopiva PCB-levyjen kanssa, enintään 410×370 mm ja vähintään 20×20 mm
- Nettopaino 40 kg ja mitat 630x650x690 mm
Asiakkaiden kysymykset ja vastaukset
Minkä tyyppisiä ja kokoisia BGA-komponentteja Zhuomao ZM-R5850 tukee?
Zhuomao ZM-R5850 käyttää joustavaa kiinnitysjärjestelmää ja V-uraa, joiden ansiosta sillä voidaan työskennellä käytännössä kaiken kokoisten ja tyyppisten BGA-koteloiden kanssa, mukaan lukien suuret ja pienet, sekä CSP-, QFP- ja vastaavat komponentit. Asema mukautuu säätämällä tukea ja suutinta, tarjoten yleisen yhteensopivuuden elektroniikan edistyneiden PCB-levyjen tavanomaisella alueella.
Mikä on lämpötilansäädön tarkkuus ja vakaus jokaisella lämmitysalueella?
ZM-R5850 käyttää tuotuja K-tyypin termoelementtejä, suljetun piirin ohjausta ja automaattista kompensaatiota, mikä mahdollistaa lämpötilan hallinnan kolmella alueella ±3 °C:n toleranssilla. Tämä tarkkuustaso vähentää merkittävästi ylikuumenemisvaurioiden riskiä ja parantaa toistettavuutta kriittisissä BGA-uudelleentyöstöissä.
Mitkä ovat aseman mitat ja paino, ja mitä pakkaukseen sisältyy ostettaessa?
Mitat ovat noin 660 mm × 610 mm × 600 mm ja paino noin 70 kg. Vakiotoimitus sisältää pääyksikön, kuumailmasuuttimien sarjan, V-mallisen PCB-kiinnitysjärjestelmän, termoelementit, integroidun alipainepumpun, imukynän, kaapelit, käyttöohjeen ja oman ohjelmiston. Sisältö voi vaihdella jälleenmyyjän mukaan.
Mikä on laitteen jännite, sähkönkulutus ja asennusvaatimukset?
Se toimii 220 V AC ±10 % -syötöllä ja 50/60 Hz taajuudella, ja enimmäiskulutus on noin 5200 W täydessä käytössä. Suositellaan erillistä piiriä, jossa on lämpösuojaus ja luotettava maadoitus. Aseman ympärille tarvitaan myös vapaa tila ilmanvaihtoa ja lämmönpoistoa varten.
Miten Zhuomao ZM-R5850 vertautuu vastaavan luokan BGA-asemiin suorituskyvyn ja huollon osalta?
Vastaavan luokan vaihtoehtoihin verrattuna ZM-R5850 erottuu kolmella lämmitysalueellaan (2 ilmakuumennusaluetta ja 1 infrapuna-alue), korkealla lämpötarkkuudellaan ja mikrometrisellä XYZ-sijoittelulla. Magneettisten suutinten ja modulaaristen komponenttien helppo vaihto yksinkertaistaa huoltoa. Toisin kuin peruslaitteet, ZM-R5850 sisältää hälytykset, ylikuumenemissuojan ja oman ohjelmiston, lähestyen edistyneiden teollisuusasemien tasoa, vaikka hinta ja koko ovatkin suuremmat.
Mihin komponentteihin Zhuomao ZM-R5850 reballing-asema sopii?
Se sopii BGA-pakettien korjaukseen ja rework-työhön minkä tahansa kokoisilla piirilevyillä.
Millainen lämpötilansäätö tässä asemassa on?
Siinä on tuotu K-tyypin anturi, suljetun piirin ohjaus ja automaattinen lämpötilakompensointi korkean tarkkuuden varmistamiseksi.
Voiko sen liittää tietokoneeseen?
Kyllä, siinä on integroitu PC-sarjaportti ja oma ohjelmisto ohjausta ja valvontaa varten.
Mitkä ovat Zhuomao ZM-R5850 -aseman mitat?
Sen mitat ovat 630 x 650 x 690 mm ja nettopaino 40 kg.
Onko tuote tällä hetkellä ostettavissa?
Tuote on tällä hetkellä loppu. Saatavuuden palautumisesta kannattaa pyytää ilmoitus.
