Zhenxun ZX-C2 reballing-asema: ammattitarkkuutta BGA:lle
Tuotemerkki: ZHENXUN
Sis. ALV (Veroton: 1 200,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 428,48 € | -4% |
| 10+ | 1 398,72 € | -6% |
| 20+ | 1 339,20 € | -10% |

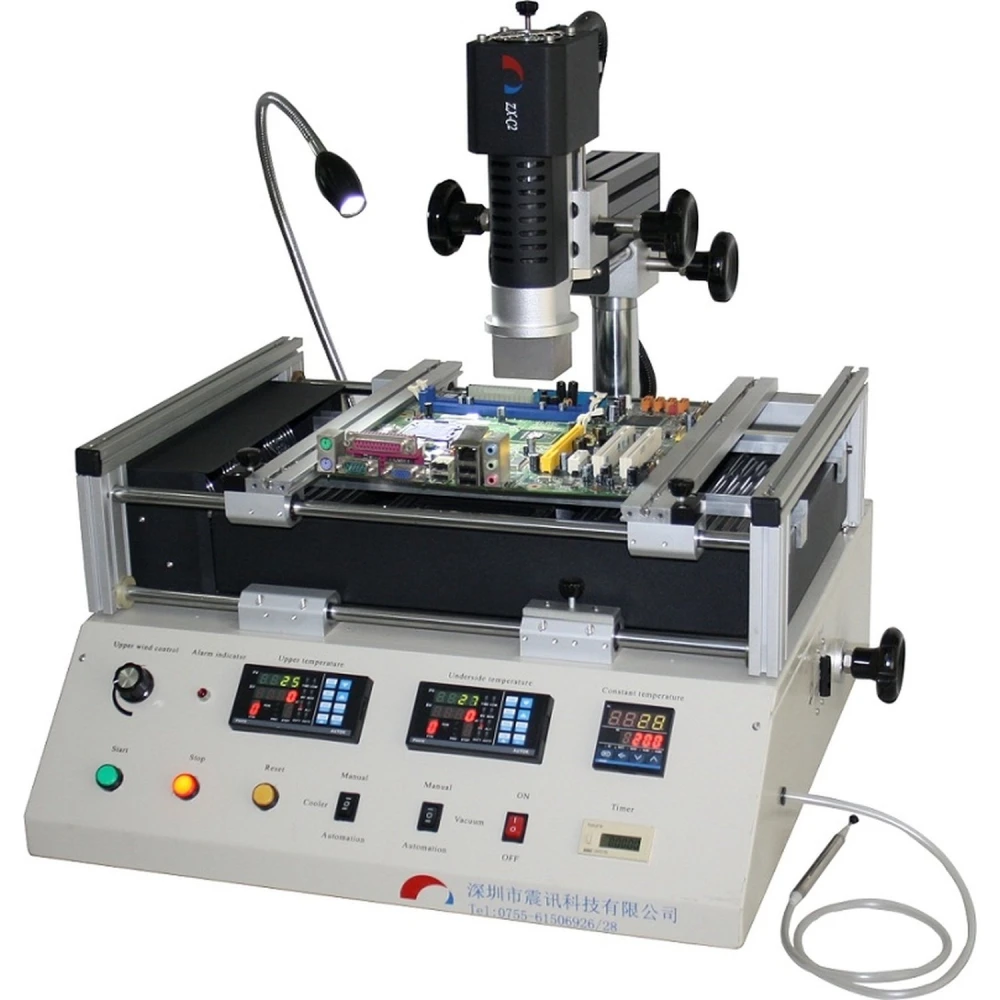

Zhenxun ZX-C2 Reballing -asema on ammattikäyttöön suunniteltu työkalu BGA-komponenttien reballingiin ja korjaukseen PCB-levyillä. Sen kehittynyt, itsenäinen kolmen vyöhykkeen lämpötilanhallinta takaa poikkeuksellisen tarkkuuden juotos- ja juotteenpoistoprosessin aikana, tarjoten luotettavia ja korkealaatuisia tuloksia.
Keskeiset ominaisuudet:
- Itsenäinen lämpötilanhallinta kolmella vyöhykkeellä tarkempaa säätöä varten.
- Ylä- ja alalämmittimet on valmistettu korkealaatuisista materiaaleista, jotka säätelevät kuuman ilman virtausta ja lämpötilaa tarkasti.

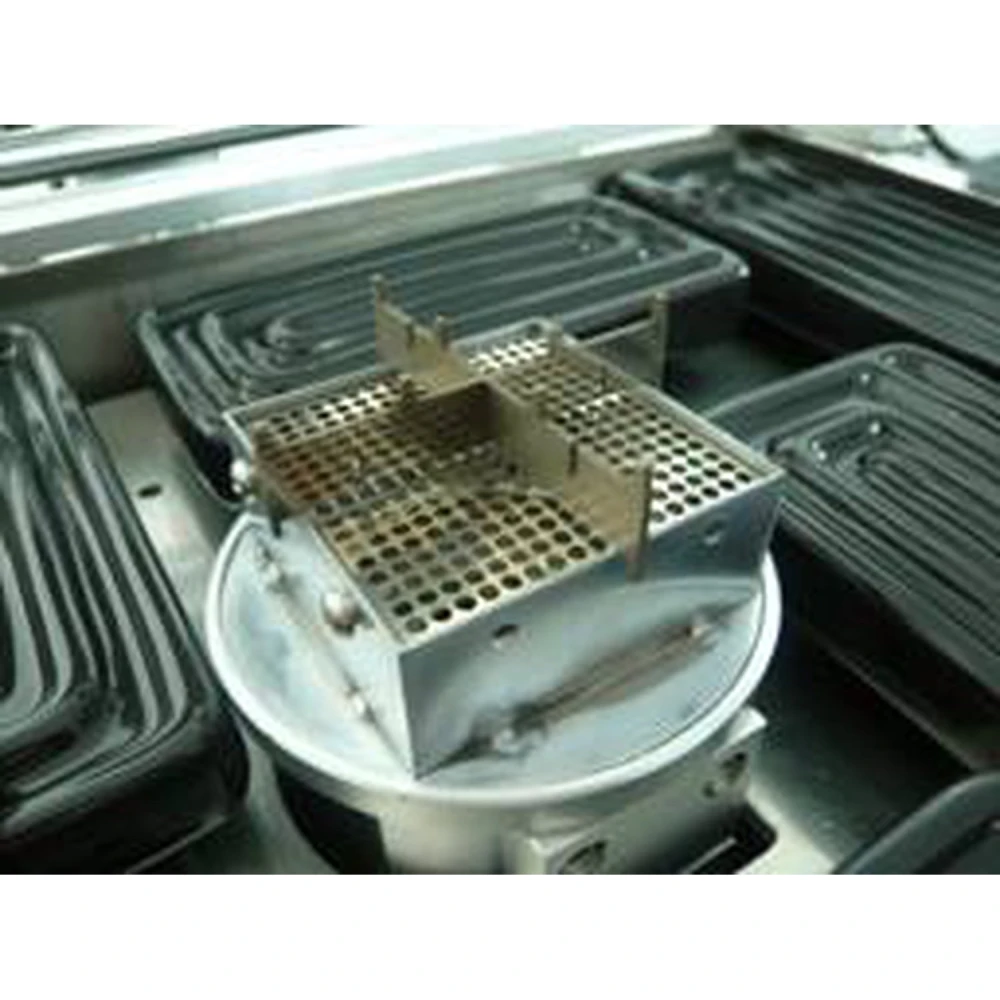

- Infrapunalämmityslevy tehokkaaseen esilämmitykseen.
- Jaettu lämpötilanhallinta 8 tasolla nousua ja laskua varten, ja mahdollisuus tallentaa jopa 10 mukautettua lämpötilakäyrää.
- Ylikuumenemissuoja kahdella ensimmäisellä vyöhykkeellä levyn vaurioiden ehkäisemiseksi.
- Suurivirtauksinen tuuletin nopeaan jäähdytykseen juottamisen jälkeen, mikä ehkäisee PCB:n vääntymistä.
- Säädettävä lämpötila-alue useisiin suuntiin ja 360 asteen kierto käytön helpottamiseksi.
- Vaihdettavat ja pyörivät kuumailmasuuttimet eri kokoisille ja tyyppisille komponenteille.
- Säädettävät leuat estämään törmäykset komponenttien kanssa prosessin aikana.
- Korkeita lämpötiloja kestävä tuki työskentelyalueen suojaamiseksi.
- Äänimerkki juotos- tai juotteenpoistoprosessin päätyttyä.
- Käsikäyttöinen alipaine-imukynä BGA-komponenttien turvalliseen ja helppoon käsittelyyn.
Tekniset tiedot:
- PCB:n enimmäiskoko: 330 × 320 mm
- PCB:n paksuus: 0.1 a 5 mm
- Lämpötilanhallinta: K-tyypin termopari PID-säädöllä suljetussa piirissä
- PCB:n asemointitapa: Ulkoinen
- Alapuolinen esilämmitys: Infrapuna 2400W
- Päälämmittimet (ylä + ala): Kuuma ilma 800W + 800W
- Virtalähde: Yksivaiheinen 220V, 50/60Hz, 4.0KVA
- Mitat: 550 × 530 × 550 mm
- Arvioitu paino: 37 kg
Tyypilliset käyttökohteet: Tämä asema sopii erinomaisesti teknikoille ja ammattilaisille, jotka tekevät BGA-, CBGA- ja muiden kotelotyyppien sisältämien elektroniikkalevyjen korjausta ja huoltoa. Sen rakenne mahdollistaa erikokoisten ja -paksuisten levyjen käsittelyn, mikä helpottaa korjauksia esimerkiksi tietoliikenteen, tietotekniikan ja teollisen elektroniikan aloilla.
Yhteensopivuus: Yhteensopiva laajan valikoiman PCB-levyjen ja BGA-komponenttien kanssa, mukaan lukien suuret BGA- ja CBGA-komponentit. Säädettävä järjestelmä ja vaihdettavat suuttimet mahdollistavat mukautumisen erilaisiin työvaatimuksiin.
Tällä hetkellä tuote on loppunut varastosta. Suosittelemme tarkistamaan vaihtoehdot tai ottamaan yhteyttä tiimiimme saadaksesi henkilökohtaista neuvontaa.
- Itsenäinen kolmen vyöhykkeen lämpötilanhallinta tarkkaan työskentelyyn
- Ylä- ja alalämmittimet tarkalla lämpötilan ja ilmavirran säädöllä
- Infrapunalämmityslevy tehokkaaseen esilämmitykseen
- Jopa 10 mukautetun lämpötilakäyrän tallennus
- Ylikuumenemissuoja päävyöhykkeillä
- Suurikapasiteettinen tuuletin nopeaan ja turvalliseen PCB:n jäähdytykseen
- Säädettävä ja 360° pyörivä lämpötila-alue käyttömukavuutta varten
- Vaihdettavat ja pyörivät kuumailmasuuttimet
- Säädettävät leuat komponenttivaurioiden ehkäisemiseksi
- Käsikäyttöinen alipaine-imukynä BGA-komponenttien turvalliseen käsittelyyn
Asiakkaiden kysymykset ja vastaukset
Mitä etuja kolmen itsenäisen lämpötila-alueen järjestelmä tarjoaa Zhenxun ZX-C2 reballing -asemassa verrattuna yhden alueen asemiin?
Kolmen itsenäisen alueen järjestelmä mahdollistaa PCB:n eri alueiden tarkemman ja asteittaisemman lämmityksen, mikä vähentää alustan vääntymisen ja herkkien komponenttien ylikuumenemisen riskiä. Tämä parantaa BGA-reworkin laatua ja vähentää lämpövaurioiden todennäköisyyttä verrattuna yhden alueen järjestelmiin, joissa lämpö on vähemmän kohdistettua.
Mitkä ovat aseman mitat ja paino sekä suurin tuettu PCB-koko?
Zhenxun ZX-C2 tukee PCB-levyjä, joiden koko on enintään L330 × W320 mm ja paksuus 0,1–5 mm. Aseman painoa ja ulkomittoja ei ole määritelty päädokumentaatiossa, mutta ne ovat yleensä noin 30–40 kg ja noin 60 × 50 × 50 cm. Jos koko on työympäristössä kriittinen, suositellaan valmistajan yksityiskohtaisen käyttöohjeen tarkistamista.
Tarvitseeko Zhenxun ZX-C2 erityistä sähköasennusta vai toimiiko se vakiovoltilla?
Tämä malli toimii normaalisti 220 V~240 V AC, 50/60 Hz -syötöllä, joka on vakio useimmissa eurooppalaisissa ja latinalaisamerikkalaisissa työpajoissa. Tyypillinen tehonkulutus on 3 000–4 000 W. Jänniteyhteensopivuus on tärkeää tarkistaa ennen kytkentää, erityisesti alueilla, joissa verkkojännite on 110 V ja tarvitaan sopiva muuntaja.
Mitä huoltotoimia suositellaan, jotta aseman kestävyys ja lämpötarkkuus säilyvät?
Suositellaan suuttimien ja ilmanvaihtoalueiden säännöllistä puhdistusta, K-tyypin termoelementtien kalibrointia sekä ohjauselektroniikan vuosittaista tarkistusta. On tärkeää välttää pölyn kertymistä, joka voi vaikuttaa puhaltimiin, ja tarkistaa mahdolliset lämpövuodot. Nämä toimet säilyttävät lämpötarkkuuden ja pidentävät laitteen käyttöikää.
Onko yhteensopivuutta tai rajoituksia eri paksuisten PCB-levyjen kanssa, ja mitkä ovat sallitut rajat?
ZX-D2 mahdollistaa PCB-levyjen käsittelyn 0,1 mm:stä 5 mm:iin, kattaen useimmat kuluttaja- ja ammattitason kortit. Tukia ja lämpöprofiilia on säädettävä ääripaksuuksille, ja on varmistettava, etteivät mitat (enintään 500 × 300 mm) ylitä käyttöaluetta.
Mikä on Zhenxun ZX-C2 reballing-aseman suurin PCB-koko?
Se voi käsitellä enintään 330 mm pitkää ja 320 mm leveää PCB:tä.
Millainen lämpötilanhallinta tässä asemassa on?
Siinä käytetään suljetun piirin PID-säätöä K-tyypin termoparilla tarkkaa säätöä varten.
Onko asemassa ylikuumenemissuoja?
Kyllä, siinä on ylikuumenemissuoja kahdella ensimmäisellä lämmitysalueella.
Mitä lisävarusteita BGA-komponenttien käsittelyyn sisältyy?
Mukana on käsikäyttöinen alipaine-imukynä BGA-komponenttien turvalliseen ja helppoon käsittelyyn.
Onko tuote tällä hetkellä ostettavissa?
Tuote on tällä hetkellä loppunut varastosta. Suosittelemme ottamaan yhteyttä vaihtoehtojen tai täydennysaikojen selvittämiseksi.
