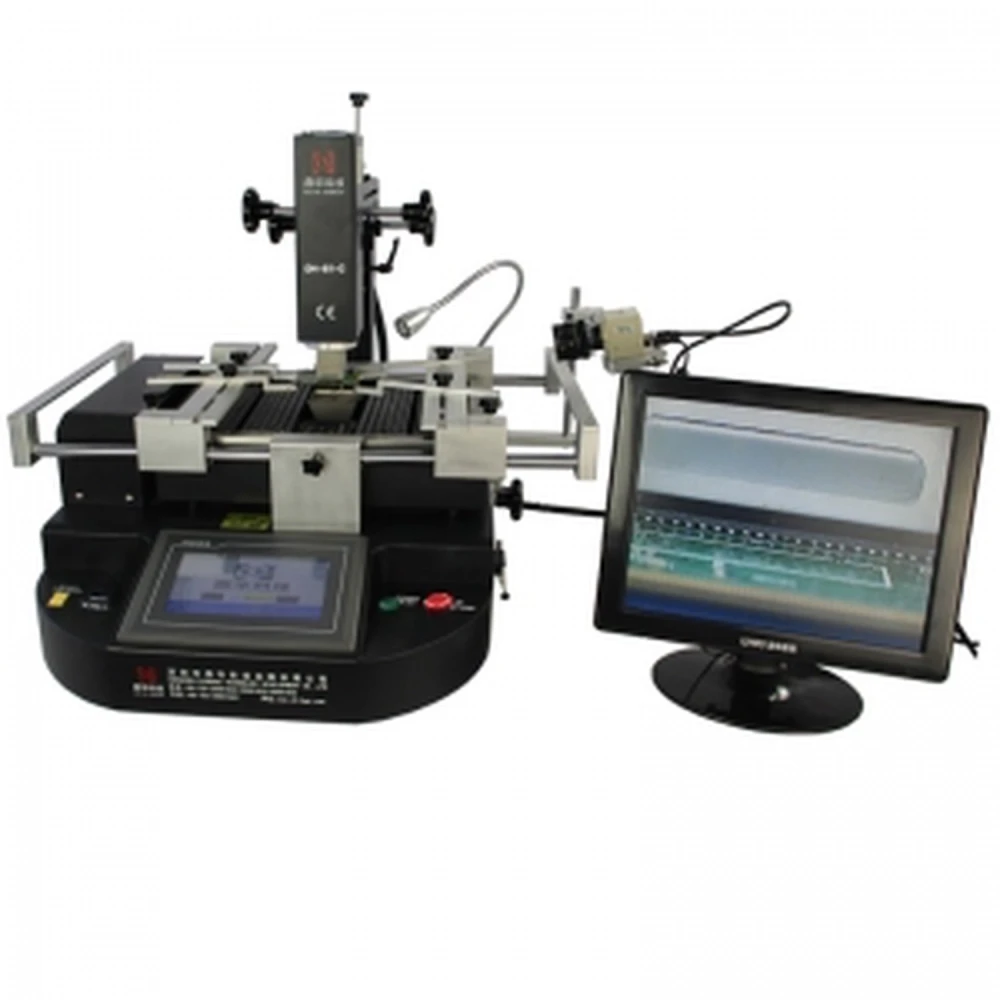

Dinghua DH-B1-C reballing-asema kosketusohjauksella ja kolmella erillisellä lämmittimellä
Tuotemerkki: DINGHUA
Sis. ALV (Veroton: 1 199,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 1 427,29 € | -4% |
| 10+ | 1 397,55 € | -6% |
| 20+ | 1 338,08 € | -10% |
Dinghua DH-B1-C reballing-asema on ammattikäyttöön suunniteltu laite BGA-komponenttien korjaukseen ja reballingiin, jossa tarvitaan suurta tarkkuutta ja tehokkuutta. Siinä on kolme erillistä lämmitintä, jotka yhdistävät kuuman ilman ja infrapunan tasaisen ja hallitun lämmityksen varmistamiseksi, jotta jokainen työvaihe tuottaa optimaalisen lopputuloksen.
Keskeiset ominaisuudet
- Yhdistetty lämmitys: Kolme erillistä lämmitintä: yläpuolinen kuuma ilma 800W, alapuolinen kuuma ilma 1200W ja infrapuna 2700W.

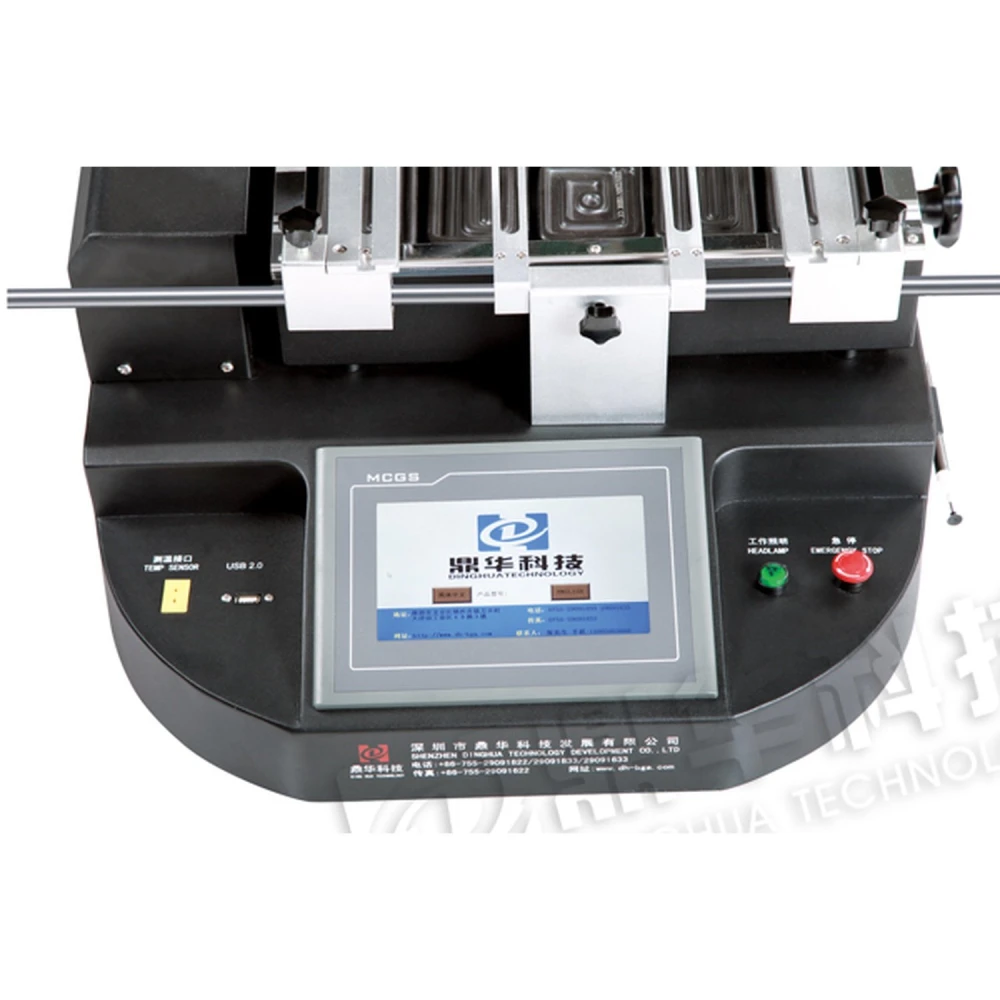

- Edistynyt ohjaus: HD-kosketusnäyttö PLC-ohjauksella, jonka avulla voi määrittää jopa 8 lämmitys-, jäähdytys- ja vakiolämpötilavaihetta.
- Tehokas tuuletin: Ristivirtaustuuletin jäähdyttää PCB-levyn nopeasti ja ehkäisee vääntymistä.

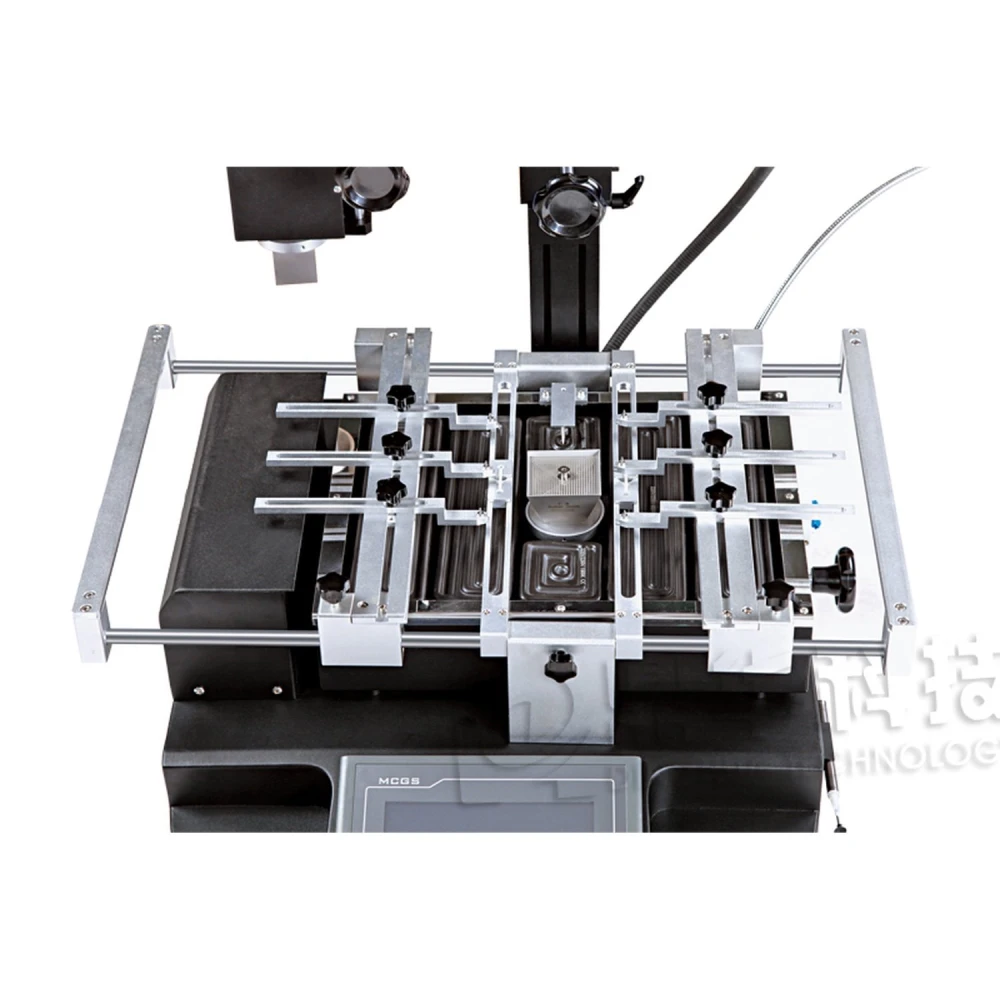

- Tarkka asemointi: Säädettävä V-groove-tuki mihin tahansa suuntaan sekä ulkoinen yleiskiinnitys kaikenlaisille levyille.
- Lämpötilan hallinta: K-tyypin termopari suljetun piirin ohjauksella ja ±2 asteen tarkkuudella.
- Yhteensopivuus: Tukee PCB-levyjä, joiden enimmäiskoko on 500x400 mm ja vähimmäiskoko 22x22 mm, sekä BGA-siruja, joiden koko on enintään 180x80 mm ja vähimmäisväli 0.15 mm.
- Turvallisuus ja sertifiointi: CE-sertifiointi, hätäkytkin ja automaattinen sammutus häiriötilanteissa.
- Lisätoiminnot: Äänimerkki ennen juotoksen purkamisen ja juottamisen päättymistä, korkearesoluutioinen kamera ja integroitu näyttö.
Tekniset tiedot
- Kokonaisteho: 4800W
- Syöttö: AC220V ±10%, 50/60Hz
- Mitat: 800 mm (korkeus) x 900 mm (leveys) x 950 mm (syvyys)
- Nettopaino: 45 kg
- Ulkoinen lämpötila-anturi: 1
Tyypilliset käyttökohteet
Tämä asema sopii erinomaisesti teknikoille ja ammattilaisille, joiden täytyy tehdä reballingia, juottamista ja BGA-sirujen korjausta elektroniikkalevyillä suurella tarkkuudella ja nopeudella. Edistynyt ohjaus ja turvallisuustoiminnot tekevät siitä sopivan teollisuusympäristöihin ja erikoistuneisiin korjaamoihin.
Yhteensopivuus
Laajan PCB-levy- ja BGA-siruyhteensopivuuden ansiosta Dinghua DH-B1-C mukautuu eri kokoihin ja kokoonpanoihin säädettävän tuen ja tarkan lämpötilanhallinnan avulla.

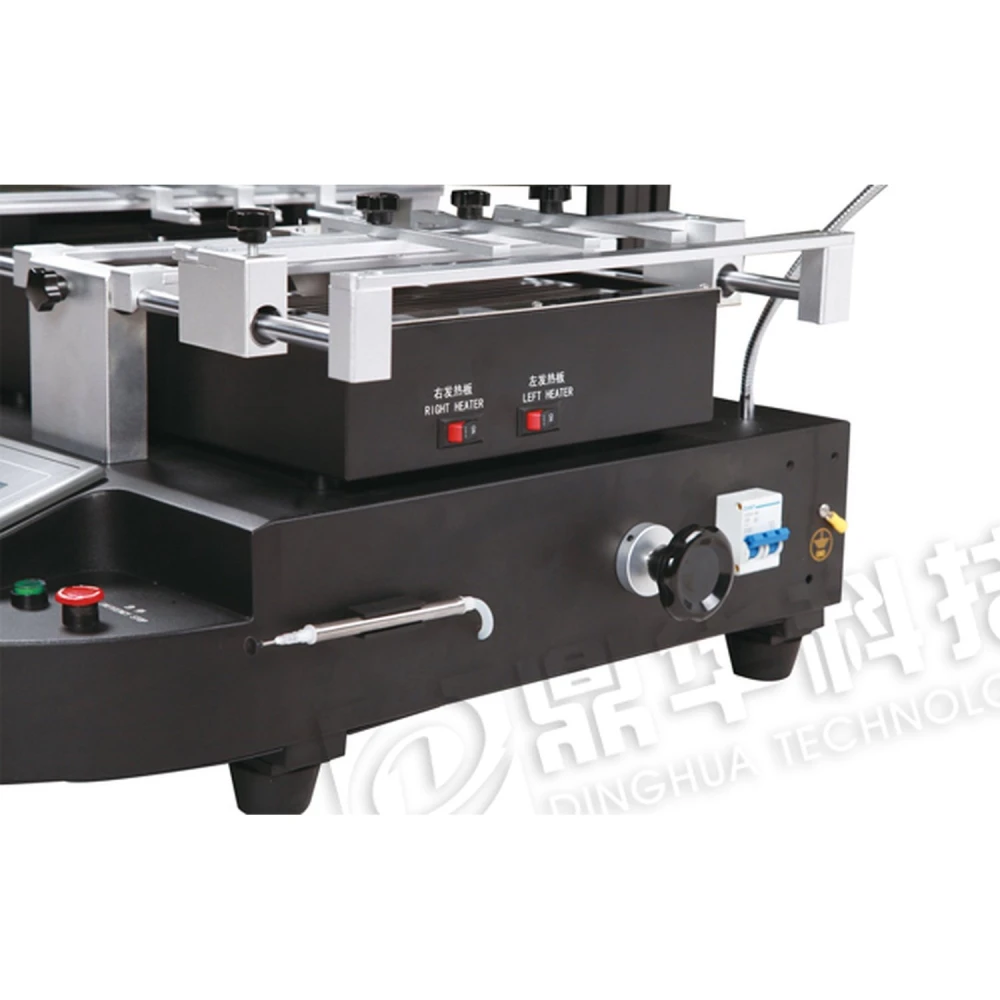

- Kolme erillistä lämmitintä: yläpuolinen kuuma ilma (800W), alapuolinen kuuma ilma (1200W) ja infrapuna (2700W).
- HD-kosketusnäyttö ja PLC-ohjaus lämpötilaprofiilien määrittämiseen.
- Ristivirtaustuuletin nopeaan jäähdytykseen ja vääntymisen ehkäisyyn.
- Säädettävä V-groove-tuki tarkkaan PCB-levyjen asemointiin.
- Lämpötilan hallinta K-tyypin termoparilla ja ±2°C tarkkuudella.
- Yhteensopiva jopa 500x400 mm PCB-levyjen ja jopa 180x80 mm BGA-sirujen kanssa.
- Äänimerkki ennen juotos- ja juotoksen purkuprosessien päättymistä.
- CE-sertifiointi, hätäkytkin ja automaattinen sammutus.
Asiakkaiden kysymykset ja vastaukset
Mitä etuja Dinghua Dh-B1-C -reballing-aseman kuuma ilma- ja infrapunalämmityksen yhdistelmä tarjoaa?
Kuuman ilman ja infrapunalämmityksen yhdistelmä mahdollistaa tarkemman ja mukautuvamman lämpötilanhallinnan PCB:n ja sirun tyypin mukaan. Kuuma ilma helpottaa paikallista kohdistusta, kun taas infrapuna auttaa lämmittämään koko levyn alapuolisen alueen, mikä vähentää vääntymisen ja kylmien kohtien riskiä. Tämä parantaa reballing-prosessin tehokkuutta ja vähentää lämpörasituksesta johtuvia virheitä.
Mitkä ovat laitteen fyysiset mitat, paino ja pakkauksen sisältö?
Dinghua Dh-B1-C on 800 mm syvä, 900 mm leveä ja 950 mm korkea, ja sen nettopaino on 45 kg. Tyypillisesti toimitukseen sisältyvät itse asema, säädettävien suuttimien sarja, yleiskiinnike PCB:lle, ulkoinen lämpötila-anturi, kiinnitystarvikkeet sekä käyttöohje. Tarkka sisältö kannattaa varmistaa jälleenmyyjältä.
Onko se yhteensopiva kaikkien levyjen ja BGA-sirujen kanssa, ja mitä fyysisiä rajoja se tukee?
Tämä asema tukee piirilevyjä (PCB), joiden enimmäiskoko on 500 x 400 mm ja vähimmäiskoko 22 x 22 mm. Se tukee BGA-siruja 2 x 2 mm:stä 80 x 80 mm:iin, ja sirujen vähimmäisväli on 0,15 mm, mikä kattaa useimmat tavanomaiset ja tiheät elektroniikkasovellukset. Näiden rajojen ulkopuoliset sirut tai levyt eivät ole yhteensopivia.
Mitä ennaltaehkäisevää huoltoa suositellaan aseman kestävyyden ja optimaalisen toiminnan varmistamiseksi?
Suositellaan ilmanvaihtosuodattimien ja tuulettimien säännöllistä puhdistusta, tukkeutuneiden tai vaurioituneiden suuttimien tarkistamista ja vaihtamista, sähköliitäntöjen tarkastamista sekä K-tyypin anturin kalibrointia lämpötarkkuuden varmistamiseksi. Lisäksi on hyvä tarkistaa, ettei kameran ja monitorin optisissa osissa ole pölyä, ja käyttää automaattista sammutustoimintoa hätätilanteissa.
Mitä turvallisuusominaisuuksia siinä on, ja minkä normin sertifiointi tämä asema täyttää?
Dh-B1-C-mallilla on eurooppalainen CE-sertifiointi, siinä on hätäkytkin ja automaattinen sammutusjärjestelmä poikkeamatilanteita varten sekä äänimerkit ennen juotos- ja juotteenpoistosyklien päättymistä. Nämä toiminnot minimoivat ylikuumenemisen riskin ja mahdollistavat nopean reagoinnin häiriötilanteissa.
Mikä on Dinghua DH-B1-C reballing-aseman kokonaisteho?
Kokonaisteho on 4800W, ja se jakautuu kolmen erillisen lämmittimen kesken.
Minkä kokoisia PCB-levyjä tämä asema tukee?
Se tukee PCB-levyjä, joiden enimmäiskoko on 500x400 mm ja vähimmäiskoko 22x22 mm.
Onko asemassa turvatoimintoja?
Kyllä, siinä on CE-sertifiointi, hätäkytkin ja automaattinen sammutus hätätilanteessa.
Voiko levyjen tuen asentoa säätää?
Kyllä, V-groove-tuki on säädettävissä mihin tahansa suuntaan ulkoisella yleiskiinnityksellä.
Millaista lämpötilan ohjausta se käyttää?
Se käyttää K-tyypin termoparia suljetun piirin ohjauksella ±2 asteen tarkkuuteen.
