Pack 431 stencilit suoralämmöllä BGA-reballingiin - Mlink-mallit

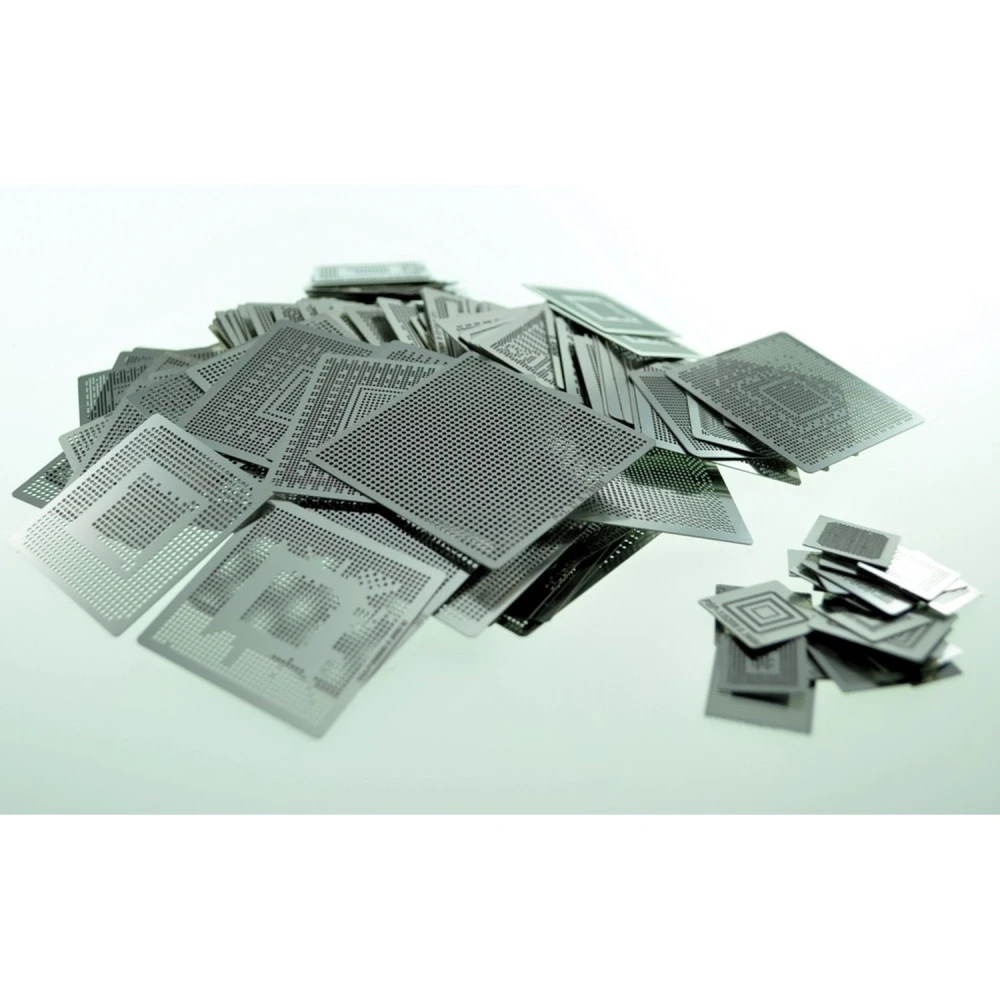

Pack 431 Stencils Calor Directo de Mlink on ammattitason sarja, joka on suunniteltu helpottamaan BGA-reballingia ja suoralämmöllä tehtävää juottamista. Tämä pakkaus sisältää laajan valikoiman malleja (stencils) eri kokoisille tinahelmille, 0.25 mm:stä 0.76 mm:iin, kattaen laajan valikoiman piirejä ja elektroniikkakomponentteja.

Tämä sarja sopii erinomaisesti teknikoille ja ammattilaisille, jotka työskentelevät juotosasemien kanssa ja tarvitsevat tarkkoja ja luotettavia tarvikkeita elektroniikkalevyjen korjaukseen ja huoltoon.

Pakkauksen sisältö

• Stencilit 0.25 mm tinahelmille (1 kpl)
• Stencilit 0.30 mm tinahelmille (9 kpl), mukaan lukien yleismallit ja yhteensopivuus Intel 82801 IUX, SIRF AT640, MTK MT6226/8226, Infineon TECH PMB7850, Intel BD 82HM65, muun muassa.
• Stencilit 0.35 mm tinahelmille (6 kpl), yhteensopivat Intel AC82GS45, Intel AF82US15W, Intel BD82HM55 ja muiden kanssa.
• Stencilit 0.40 mm tinahelmille (5 kpl), yhteensopivuus Intel BD82P55, Intel I7-620M, NV MCP79U-B2 / nVIDIA GeForce 9400M G jne.
• Stencilit 0.45 mm tinahelmille (17 kpl) DDR1-, DDR2- ja DDR3-RAM-muisteille, Intel-piireille ja muille tietyille komponenteille.
• Stencilit 0.50 mm tinahelmille (63 kpl), yhteensopivat ATI-, NVidia-, Intel- ja muiden tunnettujen mallien kanssa.
• Stencilit 0.60 mm tinahelmille (104 kpl) useille NVidia-, ATI-, Microsoft Xbox 360-, Sony PS3-, Nintendo Wii -piireille ja muille.
• Yleismalliset stencilit kokoluokille 0.25 mm–0.76 mm (18 kpl).
• MTK / IPHONE4 -mallikohtaiset stencilit (16 kpl) ja muut mobiilipiirimallit (32 kpl).
• Stencilit iPhone 4-, 4S-, 3G- ja 3GS-sarjoille (46 kpl).

Ominaisuudet ja hyödyt

• Laaja yhteensopivuus: Yhteensopiva monien Intel-, ATI-, NVidia-, MTK-, Sony-, Nintendo- ja Microsoft Xbox -piirien sekä muiden kanssa.
• Useita kokoja: Sisältää stencilejä 0.25 mm:stä 0.76 mm:iin, joten se sopii erilaisiin reballing-tarpeisiin.
• Korkea tarkkuus: Mallit on suunniteltu istumaan tarkasti, mikä helpottaa tinahelmien asettelua ja parantaa juotoksen laatua.
• Kestävä materiaali: Valmistettu kestävistä materiaaleista, jotka kestävät suoralämpöä juotosprosessin aikana.
• Optimoitu juotosasemiin: Sopii erinomaisesti käytettäväksi juotosasemilla ja ammattimaisissa reballing-työkaluissa.

Tyypilliset käyttökohteet

Tämä pakkaus on erityisen hyödyllinen elektroniikkakorjauksen teknikoille, jotka tekevät:

• BGA-piirien reballingia viallisten liitosten korjaamiseen.
• Emolevyjen, näytönohjainten ja muiden elektronisten laitteiden korjausta ja huoltoa.
• Tinahelmien tarkkaa asettelua suoralämmöllä tehtävissä juotosprosesseissa.

Yhteensopivuus

Pack 431 Stencils Calor Directo on yhteensopiva laajan valikoiman elektroniikkakomponenttien kanssa, mukaan lukien:

• Intel-piirit (useita malleja kuten 82801 IUX, BD82HM65, LGA1155, LGA1156, muun muassa).
• ATI- ja NVidia-näytönohjaimet (mallit kuten ATI 21514, NV GF104, ATI X1600, NV MCP79U-B2 jne.).
• MTK-mobiililaitteet ja Apple iPhone -sarjat.
• Pelikonsolit kuten Microsoft Xbox 360, Sony PS3 ja Nintendo Wii.

Peruskäyttöohjeet

Näiden mallien käyttöön suositellaan:

• Valitse sopiva malli tinahelmen koon ja käsiteltävän piirin mukaan.
• Aseta malli tarkasti piirin tai levyn päälle.
• Lisää tinahelmet mallin aukkoihin.
• Suorita juottaminen suoralämmöllä juotosaseman ohjeiden mukaisesti.

Yhteenveto

Mlinkin Pack 431 Stencils Calor Directo on kattava ja ammattimainen ratkaisu BGA-reballing- ja juotostöihin. Sen laaja mallivalikoima ja yhteensopivuus useiden laitteiden kanssa tekevät siitä välttämättömän työkalun elektroniikkakorjauksen erikoistekijöille.

• Sisältää 431 stenciliä 0.25 mm:stä 0.76 mm:iin
• Yhteensopiva Intel-, ATI-, NVidia-, MTK-, Apple iPhone- sekä Xbox-, PS3- ja Nintendo-konsolien kanssa
• Korkea tarkkuus BGA-reballingiin ja suoralämmöllä tehtävään juottamiseen
• Lämmönkestävä materiaali, sopii ammattikäyttöön juotosasemilla
• Laaja valikoima yleis- ja mallikohtaisia stencilejä eri piirimalleille
