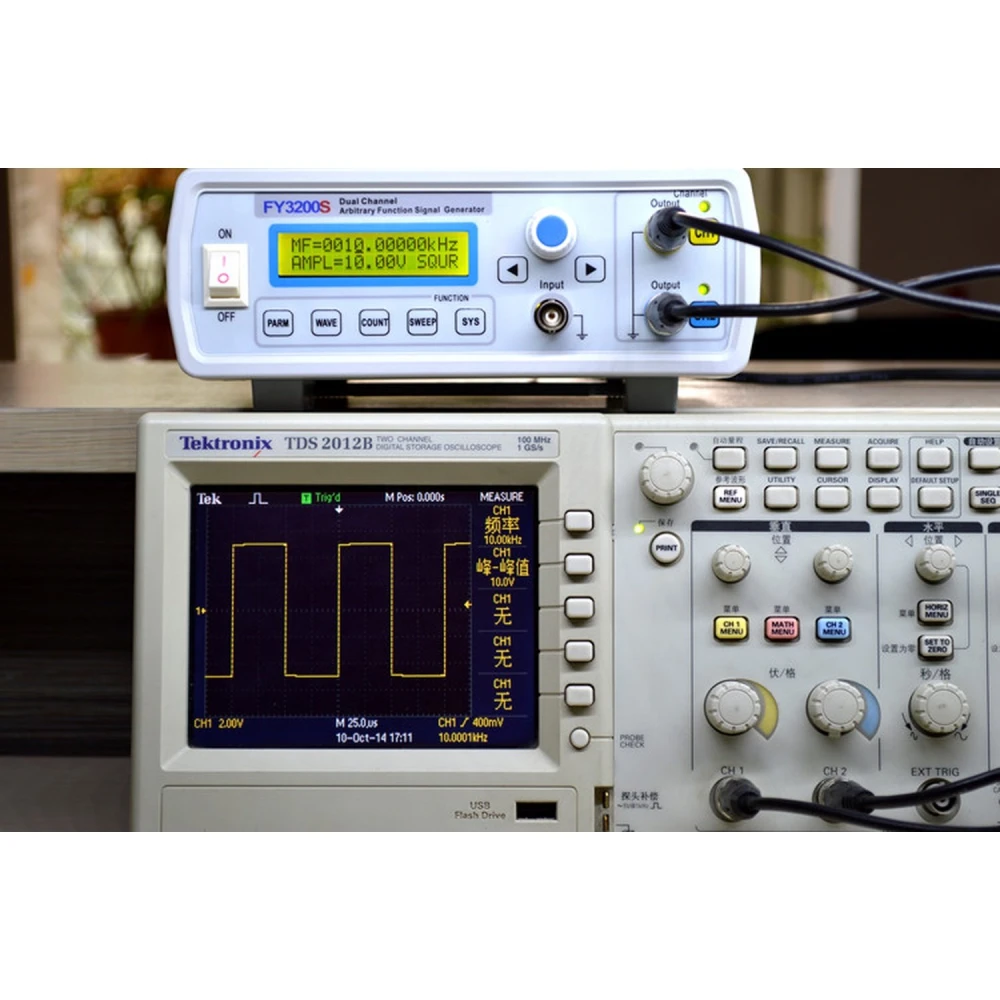

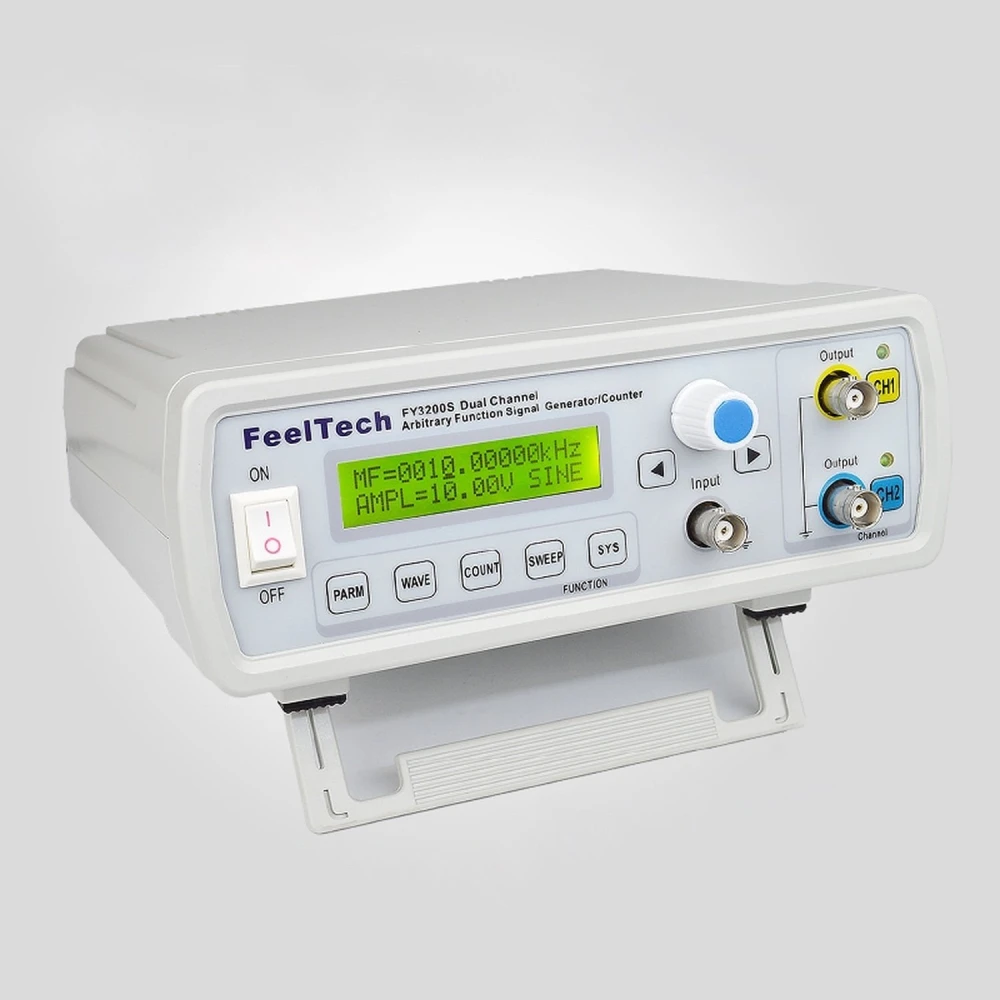

FeelTech FY3212S 12MHz 2-kanavainen funktiogeneraattori

FeelTechin FY3212S 12MHz -funktiogeneraattori on edistynyt elektroninen laite, joka on suunniteltu tuottamaan mielivaltaisia aaltomuotoja suurella tarkkuudella ja vakaudella. Tämä kaksikanavainen DDS (Direct Digital Synthesis) -laite mahdollistaa useiden aaltotyyppien tuottamisen, mukaan lukien siniaalto, kanttiaalto, kolmioaalto, saha-aalto ja käyttäjän määrittämät aaltomuodot, taajuusalueella, joka yltää 12 MHz:iin siniaalloilla ja 6 MHz:iin muilla aaltomuodoilla.

Integroitu taajuusmittari, joka tukee jopa 100 MHz:ä, tekee FY3212S:stä ihanteellisen elektroniikkasuunnitteluun, tutkimuslaboratorioihin, tuotantolinjoille ja opetuskäyttöön. Sen pintaliitostekniikka ja CMOS-integroitu piiri takaavat hyvän häiriönsietokyvyn ja pitkän käyttöiän.

Keskeiset ominaisuudet

• Kaksi itsenäistä lähtökanavaa (CH1 ja CH2), lähtöamplitudi ≥ 20Vp-p ilman kuormaa.
• Esiasennetut ja mielivaltaiset aaltomuodot: 14 tavallista aaltomuotoa ja mahdollisuus ladata omia aaltomuotoja.
• Korkea resoluutio ja tarkkuus: Taajuusresoluutio 10 mHz ja taajuustarkkuus ±5×10⁻⁶.
• Säädettävä käyttöaste: 0.1%–99.9% kanttiaallolle.
• Taajuuspyyhkäisytoiminto: Säädettävä lineaarinen ja logaritminen pyyhkäisy CH1:lle.
• Taajuuden mittaus: Sisäänrakennettu mittari sisäisille ja ulkoisille signaaleille jopa 100 MHz:iin asti.
• Digitaalinen ja manuaalinen ohjaus: Painikkeet ja nuppi LCD1602-näytöllä tarkkoja säätöjä varten.
• Muisti 20 käyttäjän määrittämälle parametrisarjalle.

Tekniset tiedot

• Siniaallon taajuus: 0 Hz - 12 MHz
• Kantti- ja kolmioaallon taajuus: 0 Hz - 6 MHz
• Mielivaltaisen aallon taajuus: 0 Hz - 6 MHz
• Lähtöimpedanssi: 50 ohms ±10%
• DC-siirtymä: ±10 V
• Siniaallon särö: ≤ 0.8% at 1 kHz
• Kanttiaallon nousu- ja laskuaika: ≤ 100 ns

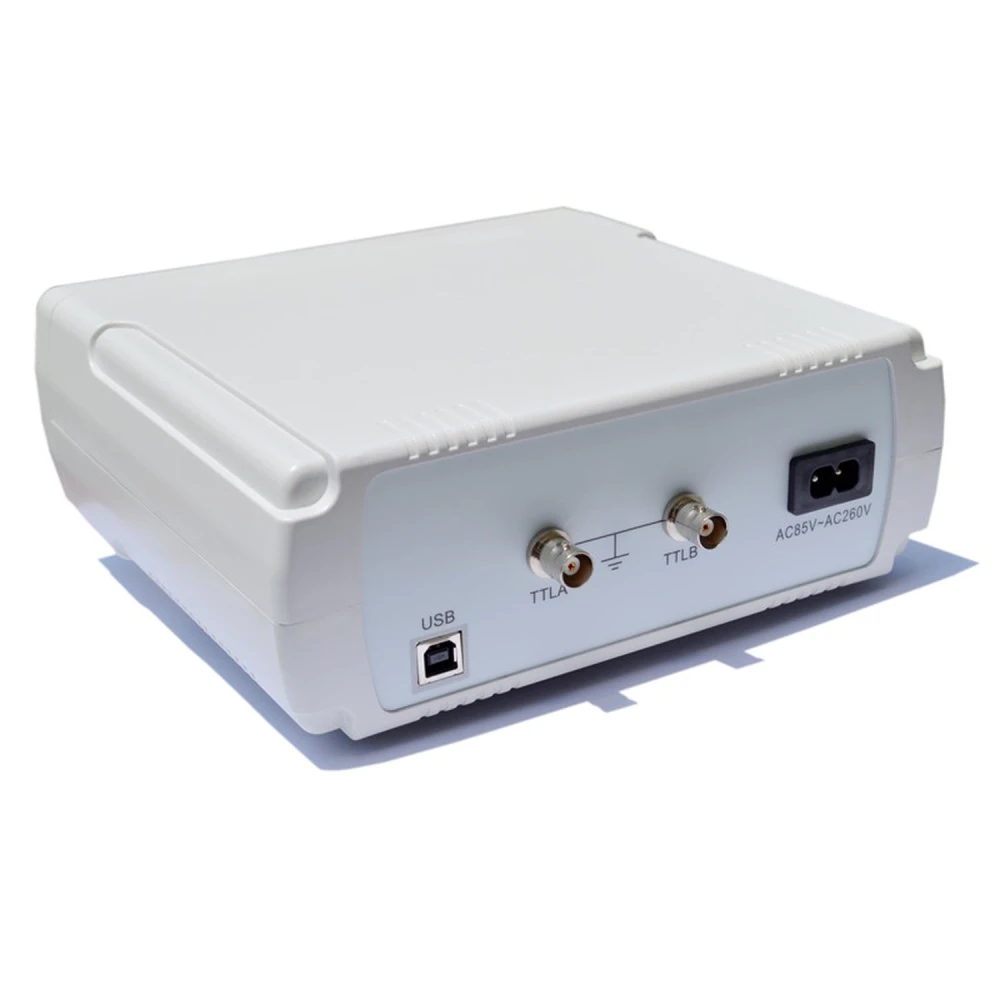

• Synkronoitu TTL-lähtö molemmissa kanavissa säädettävällä vaiheella
• Taajuusmittarin tulojännitealue: 2 Vp-p to 20 Vp-p
• Mitat: 200 mm x 190 mm x 90 mm
• Paino: 500 g (pääyksikkö), 150 g (lisävarusteet)

Tyypilliset käyttökohteet

Tämä generaattori sopii erinomaisesti elektroniikan testaukseen ja kehitykseen, signaalisimulointiin viestintälaitteille, mittalaitteiden kalibrointiin, opetuskäyttöön laboratorioissa sekä teollisen tuotannon laadunvalvontaan.

Yhteensopivuus ja lisävarusteet

Toimitukseen sisältyvät virtajohto, neliöportin USB-kaapeli, Q9-johtoklipsit ja CD-ohjelmisto. Yhteensopiva järjestelmien kanssa, jotka tukevat USB-yhteyttä etäohjausta ja -asetuksia varten.

Saatavuustilanne

Tämä tuote on tällä hetkellä loppu varastosta. Suosittelemme tarkistamaan vaihtoehdot tai ottamaan yhteyttä saatavuustietoja varten.

• Kaksikanavainen DDS, itsenäiset CH1- ja CH2-lähdöt
• Siniaallon enimmäistaajuus: 12 MHz
• Sisäänrakennettu taajuusmittari jopa 100 MHz
• Aaltomuodot: siniaalto, kanttiaalto, kolmioaalto, saha-aalto ja mielivaltainen
• Säädettävä käyttöaste 0.1%–99.9%
• Lineaarinen ja logaritminen pyyhkäisy CH1:lle
• Muisti 20 mukautetulle asetukselle
• LCD1602-näyttö digitaaliseen ja manuaaliseen ohjaukseen
• Korkea tarkkuus ja alhainen särö tuotetuissa signaaleissa
• Pintaliitostekniikka ja CMOS-integroitu piiri
