FY3206S FeelTech 6MHz funktiogeneraattori, 2 kanavaa
Tuotemerkki: FeelTech
Sis. ALV (Veroton: 57,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 67,85 € | -4% |
| 10+ | 66,44 € | -6% |
| 20+ | 62,20 € | -12% |
FeelTechin generador de funciones arbitrario 6MHz 2 canales FY3206S on edistynyt laite, joka on suunniteltu tarkkaan elektronisten signaalien tuottamiseen kahdella itsenäisellä kanavalla. Tämä DDS (Direct Digital Synthesis) -generaattori mahdollistaa sinimuotoisten, kanttiaaltojen, kolmioaaltojen, sahalaita-aaltojen, mielivaltaisten ja moduloitujen (AM, FM) aaltomuotojen luomisen täydellä amplitudin, taajuuden, offsetin ja vaiheen hallinnalla.
CMOS-integrointipiiriteknologian ja nopean mikroprosessorin sekä aktiivisen kideoskillaattorin ansiosta se tarjoaa erinomaisen vakauden ja tarkkuuden signaalien tuottamiseen, taajuusresoluution ollessa jopa 10 mHz ja tarkkuuden ±5×10-6.
Keskeiset ominaisuudet
- Kaksi itsenäistä lähtökanavaa (CH1 ja CH2) nopealla ulostulolla.
- Siniaallon ja kanttiaallon enimmäistaajuus: 6 MHz.
- Saatavilla olevat aaltomuodot: sinimuotoinen, kanttiaalto (säädettävä käyttöaste välillä 0.1% ja 99.9%), kolmioaalto, sahalaita, mielivaltainen, tavallinen pulssi, kohina, elektrokardiogrammi, AM ja FM.
- Lähtöamplitudi ≥ 20 Vp-p (ilman kuormaa) ja lähtöimpedanssi 50 ohmia ±10%.

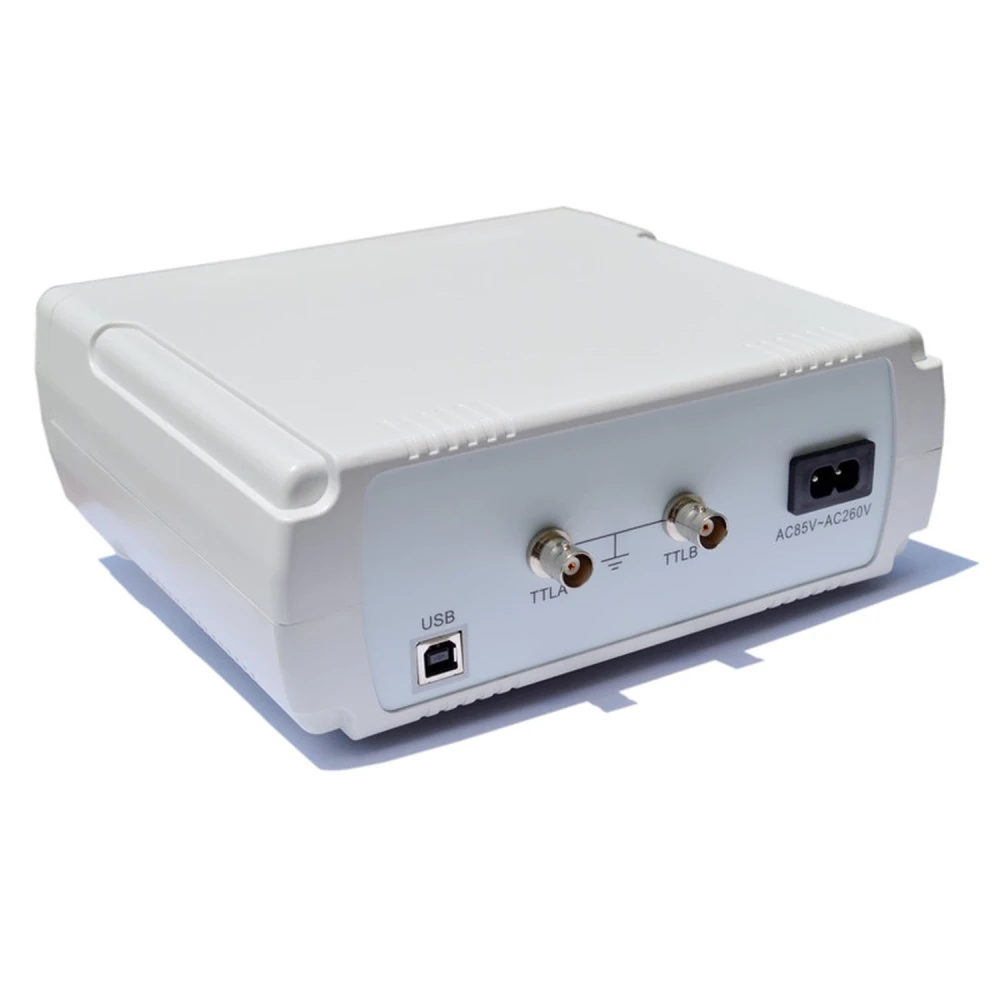

- Synkronoitu TTL-lähtö molemmille kanaville säädettävällä vaiheella ja sähköisellä tasolla > 3.3 Vp-p.
- Sisäänrakennettu taajuuslaskuri, mittausalue 1 Hz - 100 MHz sisäisille ja ulkoisille signaaleille.
- CH1:n sweep-toiminto lineaarisella ja logaritmisella tilalla, säädettävällä alueella ja nopeudella.
- Muisti jopa 20 mukautetun asetuksen tallentamiseen.

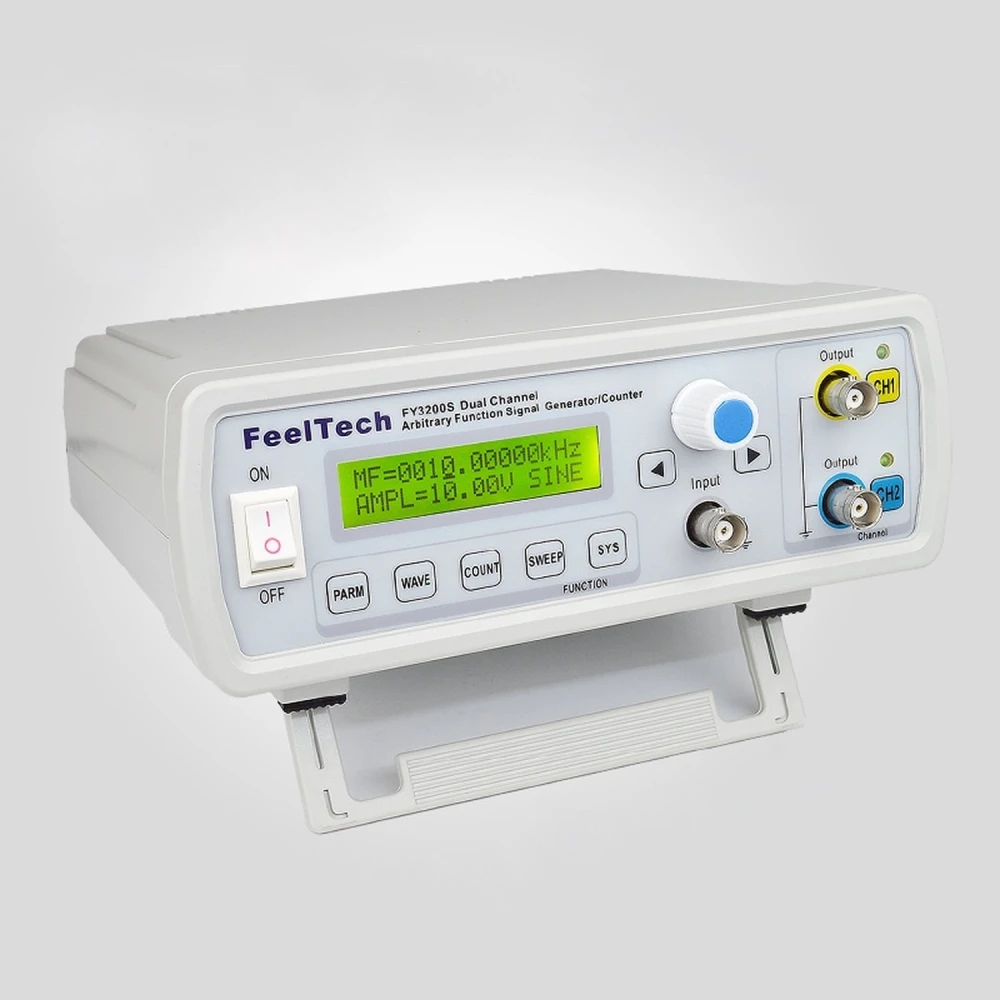

- Täysi digitaalinen ohjaus painikkeilla ja säätimellä, LCD1602-näyttö englanniksi.
- Näytteenottotaajuus jopa 250 MSa/s ja 12-bittinen aaltomuotogeneraattori pienen särön saavuttamiseksi.
- Komaktit mitat: 200 x 190 x 90 mm ja paino noin 500 g.
Tyypilliset käyttökohteet
Tämä generaattori sopii erinomaisesti:
- Elektroniikkasuunnitteluun ja piirikehitykseen.
- Tutkimuslaboratorioihin ja elektronisten laitteiden testaukseen.
- Tuotantolinjoille toiminnallisiin testeihin ja kalibrointiin.
- Elektroniikan ja tietoliikenteen opetukseen ja koulutukseen.
Yhteensopivuus ja tarvikkeet
Toimitukseen sisältyy virtajohto, USB-kaapeli PC-yhteyttä varten, Q9-tyyppiset johdinklipsit sekä CD, jossa on ohjelmisto ja käyttöohje. Yhteensopiva järjestelmien kanssa, jotka vaativat mielivaltaisia signaaleja ja sweep-toimintoja edistyneisiin testeihin.
Huom: Tällä hetkellä tuotetta ei ole varastossa. Voit tiedustella saatavuusilmoitusta.
- Kaksikanavainen DDS-generaattori, enimmäistaajuus 6 MHz
- Aaltomuodot: sinimuotoinen, kanttiaalto, kolmioaalto, sahalaita, mielivaltainen, AM, FM
- Sisäänrakennettu taajuuslaskuri jopa 100 MHz asti
- Digitaalinen ohjaus LCD1602-näytöllä ja muisti 20 asetukselle
- Säädettävä lineaarinen ja logaritminen sweep-toiminto CH1-kanavalla
- Korkea tarkkuus ja vakaus aktiivisen kideoskillaattorin ansiosta
- Synkronoitu TTL-lähtö säädettävällä vaiheella
- 250 MSa/s näytteenottotaajuus ja 12-bittinen generaattori pienen särön saavuttamiseksi
- Kompaktit mitat ja kevyt rakenne helppoon käsittelyyn
- Sisältää kaapelit, klipsit ja ohjelmiston liitäntää ja ohjausta varten
Asiakkaiden kysymykset ja vastaukset
Mitä aaltomuotoja FY3206S-6MHz voi tuottaa ja mihin tiettyihin sovelluksiin ne sopivat?
FY3206S-6MHz voi tuottaa sinimuotoa, kanttiaaltoa, kolmioaaltoa, sahalaitaa ja ohjelmoitavia mielivaltaisia aaltomuotoja. Siniaallot sopivat erinomaisesti äänilaitteiden ja suodattimien testaukseen; kanttiaallot digitaaliseen simulointiin tai kellosignaalien testaukseen; kolmio- ja sahalaitaaltoja käytetään modulaatio- ja ohjauspiireissä, kun taas mielivaltaiset aaltomuodot mahdollistavat monimutkaisten signaalien emuloinnin, mikä on tärkeää analogisille moduuleille tai räätälöidyille suunnitelmille.
Millaisen lähtöliitännän ja amplituditasot generaattori tarjoaa, ja miten se kytketään muihin laboratoriolaitteisiin?

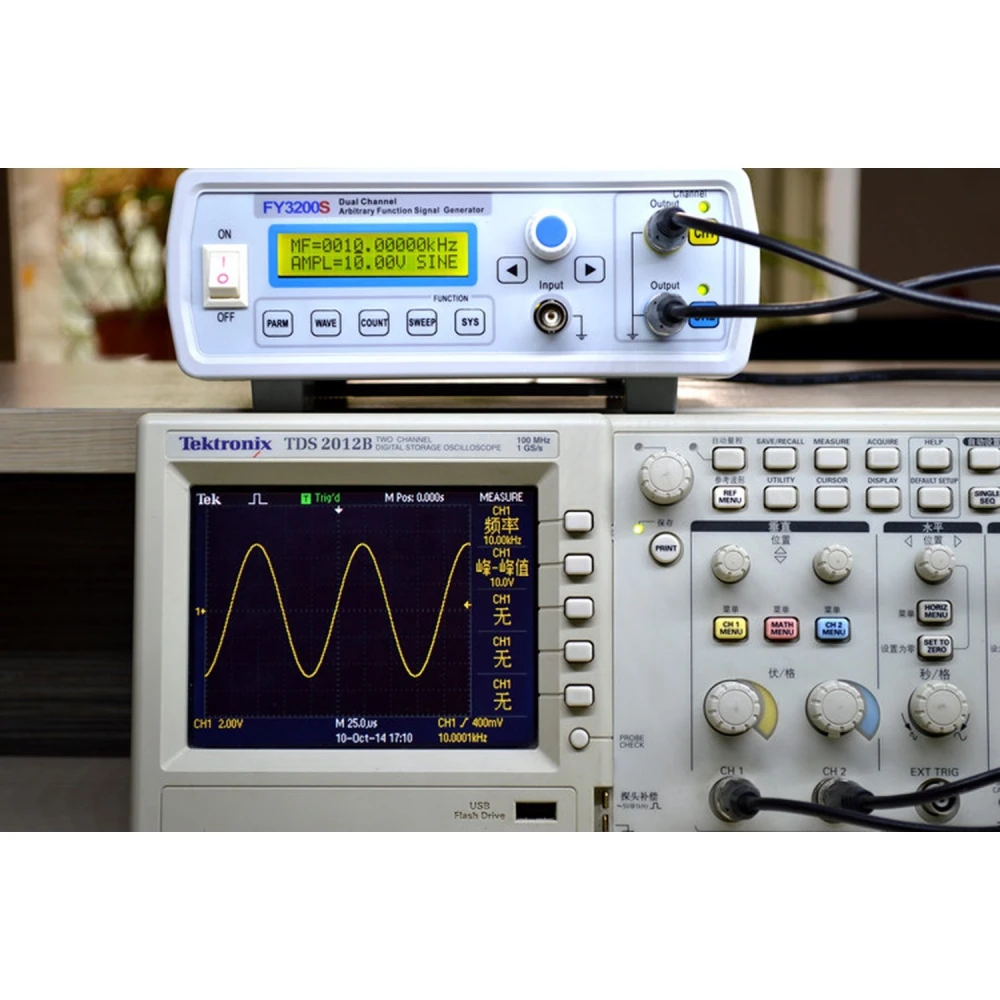

Generaattorissa on standardit BNC-lähdöt, ja se tukee säädettäviä signaalitasoja jopa ±10 Vpp korkeassa impedanssikuormassa (noin 50 Ω). Siinä on myös TTL-lähtö digitaaliseen synkronointiin. Tämä mahdollistaa suoran liitännän oskilloskooppeihin, analysaattoreihin tai testilaitteisiin, joissa on BNC-tulot, ja takaa monipuolisuuden opetus- ja teollisuuslaboratorioissa.
Tarvitseeko laite erityistä ohjelmistoa tai ajuria mielivaltaisten aaltomuotojen lataamiseen, ja onko se yhteensopiva Windows- tai Mac-järjestelmien kanssa?
Mielivaltaisten aaltomuotojen lataamiseen käytetään valmistajan toimittamaa erillistä ohjelmistoa, joka on yleensä yhteensopiva Windows-järjestelmien kanssa (yleensä Windows 7/8/10). Natiivia macOS-tukea ei taata, joten Mac-käyttäjät tarvitsevat virtuaaliympäristön tai Windows-tietokoneen. Ajuri sisältyy yleensä pakkaukseen tai on saatavilla verkossa.
Mitkä ovat syöttöjännitteen sähköiset tiedot ja onko jännitevaihteluille toleranssia?
FY3206S-6MHz toimii tavallisesti ulkoisella 12 V DC -virtalähteellä, jonka toleranssi on ±10 %. Suurin kulutus on yleensä alle 10 W. On tärkeää olla ylittämättä määriteltyjä arvoja vaurioiden tai epävakaan toiminnan välttämiseksi, erityisesti ympäristöissä, joissa jännitevaihtelut ovat yleisiä.
Mikä on tämän mallin tärkein tekninen ero muihin samankaltaisen luokan DDS-generaattoreihin, kuten FY3200S-10MHz:ään, verrattuna?
Keskeinen ero on suurin lähtötaajuus: FY3206S-6MHz yltää 6 MHz:iin siniaallolla, kun taas FY3200S-10MHz yltää 10 MHz:iin. Lisäksi särön ja aaltomuodon tarkkuuden suorituskyky on hyvin samankaltainen molemmissa, mutta suuremman taajuuden malli tarjoaa enemmän liikkumavaraa RF-sovelluksiin tai suurempaan kaistanleveyteen. Jos 0–6 MHz kattaa tarpeesi, 3206S on kustannus- ja tehoystävällisempi.
Mikä on tämän mielivaltaisen funktiogeneraattorin suurin taajuus?
FY3206S voi tuottaa signaaleja jopa 6 MHz:n enimmäistaajuudella siniaallolle, kanttiaallolle ja kolmioaallolle.
Mitä aaltomuotoja FY3206S voi tuottaa?
Se voi tuottaa sinimuotoisia, kanttiaaltoja (säädettävällä käyttöasteella), kolmioaaltoja, sahalaita-aaltoja, mielivaltaisia aaltoja, pulsseja, kohinaa, elektrokardiogrammia, AM- ja FM-signaaleja.
Onko siinä taajuuden mittaustoiminto?
Kyllä, siinä on taajuuslaskuri, jonka mittausalue on 1 Hz - 100 MHz sisäisille ja ulkoisille signaaleille.
Voiko sitä ohjata tietokoneella?
Kyllä, jokaista toimintoa voidaan säätää tietokoneelta mukana tulevalla ohjelmistolla ja USB-yhteydellä.
Onko se heti ostettavissa?
Tällä hetkellä tuote on loppu eikä sitä voi ostaa heti, mutta voit pyytää ilmoituksen täydennyksestä.
