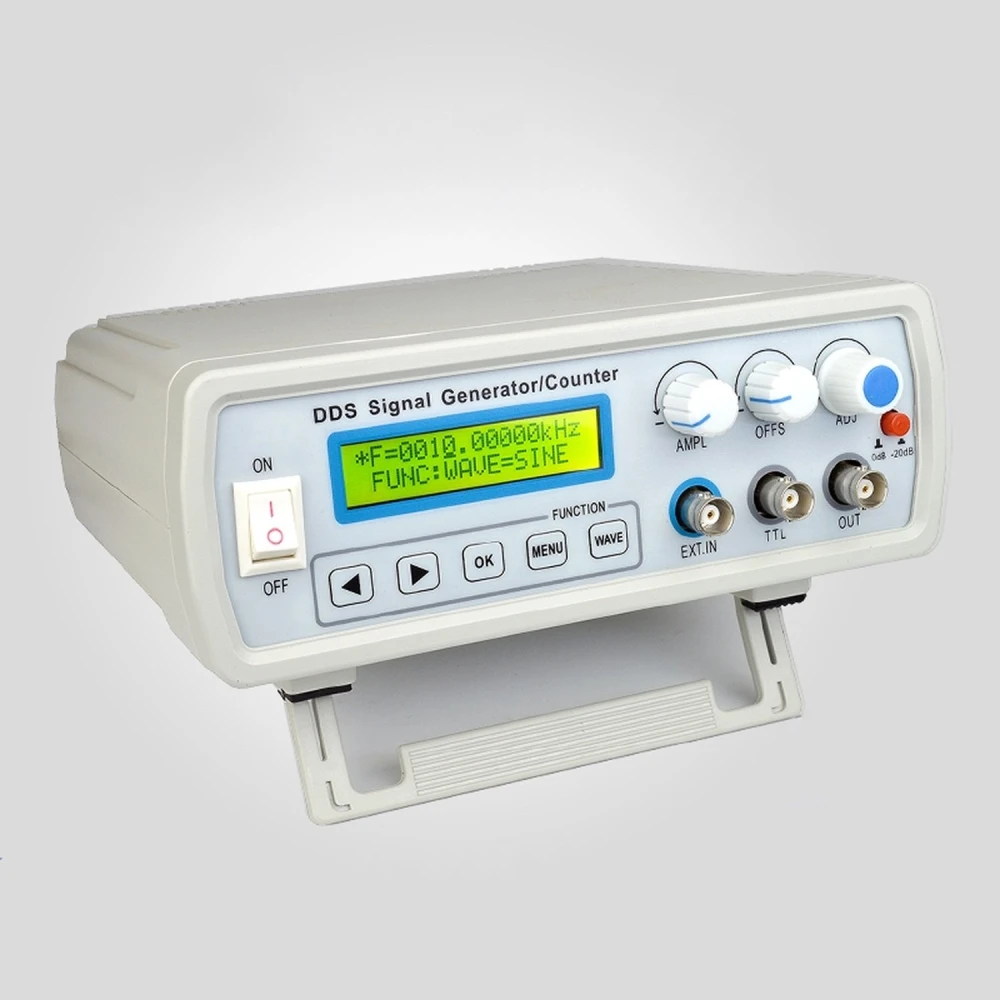

DDS-funktiogeneraattori FY2102S 2 MHz taajuusmittarilla 60MHz

DDS-funktiogeneraattori FY2102S 2 MHz on edistynyt suoradigitaalisen synteesin (DDS) laite, joka on suunniteltu tuottamaan sähköisiä signaaleja suurella tarkkuudella ja vakaudella. FPGA-ratkaisulla varustettu generaattori tuottaa siniaaltoja, kanttiaaltoja, kolmioaaltoja ja saha-aaltoja taajuusalueella 0,01 Hz - 2 MHz ja 10 mHz:n resoluutiolla.

Lisäksi siinä on taajuusmittari, joka pystyy mittaamaan taajuuksia jopa 60 MHz asti, mikä helpottaa sisäisten ja ulkoisten signaalien mittaamista erilaisissa elektroniikkasovelluksissa.

Keskeiset ominaisuudet:

• Maksimi tehokas lähtö 9 Vpp ilman kuormaa.
• Säädettävät aaltomuodot: siniaalto, kanttiaalto (käyttösuhde säädettävissä 1% ja 99% välillä), kolmioaalto, nouseva saha-aalto ja laskeva saha-aalto.
• Korkea taajuustarkkuus vakaudella ±2×10⁻⁶ ja siniaallon särö ≤0.8% taajuudella 1 kHz.
• Taajuusresoluutio 0,01 Hz (10 mHz).
• Integroitu taajuuslaskuri mittausalueella 1 Hz - 60 MHz.
• Lineaarinen sweep-toiminto säädettävillä aloitus- ja lopetuspisteillä sekä säädettävällä lukunopeudella.
• Muisti jopa 10 mukautetun parametrikokoonpanon tallentamiseen.
• LCD1602-näyttö englanniksi helppoa käyttöä ja selkeää näyttöä varten.
• Virtalähde AC220V - DC5V 1A -sovittimella.
• Kompakti ja kannettava rakenne, mitat 200 mm x 190 mm x 90 mm.

Tyypilliset käyttökohteet:

• Testaus ja kalibrointi elektroniikkalaboratorioissa.
• Elektroniikkapiirien kehitys ja vianmääritys.
• Opetus- ja teknisen koulutuksen projektit.
• Tuotanto ja laadunvalvonta elektroniikan kokoonpanolinjoilla.

Yhteensopivuus: Yhteensopiva laajan valikoiman elektronisten laitteiden kanssa, jotka vaativat tarkkoja testisignaaleja ja luotettavia taajuusmittauksia.

Tämä generaattori sopii erinomaisesti harrastajille, teknikoille ja ammattilaisille, jotka etsivät monitoimista, luotettavaa ja helppokäyttöistä laitetta sähköisten signaalien generointiin ja mittaukseen.

• DDS-funktiogeneraattori, taajuusalue 0,01 Hz - 2 MHz
• Integroitu taajuusmittari, mittaus jopa 60 MHz asti
• Aaltomuodot: siniaalto, kanttiaalto (säädettävä), kolmioaalto, saha-aalto
• Lähtöamplitudi ≥9 Vpp ilman kuormaa
• Taajuusresoluutio 10 mHz ja korkea tarkkuus
• LCD1602-näyttö selkeään tarkasteluun
• Muisti 10 käyttäjäasetuksen tallentamiseen
• Lineaarinen sweep-toiminto säädettävillä aloitus- ja lopetuspisteillä
• DC5V-virransyöttö AC220V-sovittimella
• Kompakti ja kannettava rakenne, sopii laboratorioon ja opetukseen
