FY3225S 25MHz 2-kanavainen funktiogeneraattori taajuusmittarilla 100MHz

FY3225S 25MHz funktiogeneraattori on edistynyt kaksikanavainen laite signaalien tuottamiseen suurella tarkkuudella ja vakaudella. Se sopii erinomaisesti elektroniikkasuunnitteluun, laboratorioihin, tuotantolinjoille, opetukseen ja tieteelliseen tutkimukseen.

Tämä generaattori käyttää DDS-teknologiaa CMOS-integroidulla piirillä ja nopealla mikroprosessorilla. Aktiivinen kvartsioskillaattori takaa poikkeuksellisen taajuusvakauden. Pinta-asennustekniikka parantaa häiriönsietoa ja pidentää laitteen käyttöikää.

Keskeiset ominaisuudet

• Kaksi toisistaan riippumatonta lähtökanavaa (CH1 ja CH2) suurella nopeudella.
• Siniaallon enimmäistaajuus: 25 MHz.
• Neliö-, kolmio- ja mielivaltaisen aallon enimmäistaajuus: jopa 6 MHz.
• Sisäänrakennettu taajuusmittari, mittausalue jopa 100 MHz.
• Saatavilla olevat aaltomuodot: siniaalto, neliöaalto (säädettävä käyttöaste 0.1% - 99.9%), kolmioaalto, sahalaita, mielivaltainen, tavallinen pulssi, kohina, elektrokardiogrammi, AM, FM ja muita.
• Lähtöamplitudi vähintään 20 Vp-p ilman kuormaa.
• Taajuusresoluutio 0.01 Hz (10 mHz) tarkkuudella ±5×10⁻⁶.

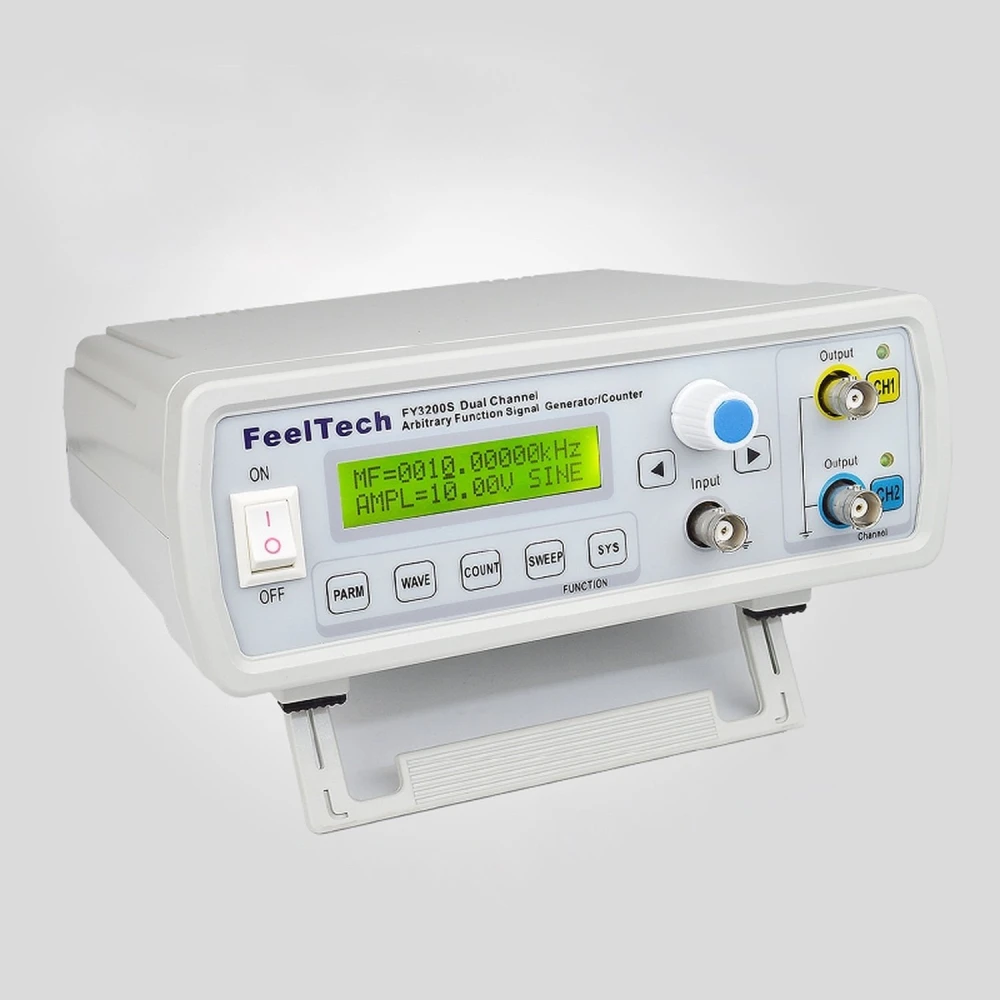

• Täydellinen digitaalinen ohjaus LCD1602-näytöllä sekä säätö painikkeilla ja kiertosäätimellä.
• Lineaarinen ja logaritminen sweep-toiminto, säädettävissä taajuuden ja ajan mukaan.
• Muisti jopa 20 käyttäjäasetuksen tallentamiseen.

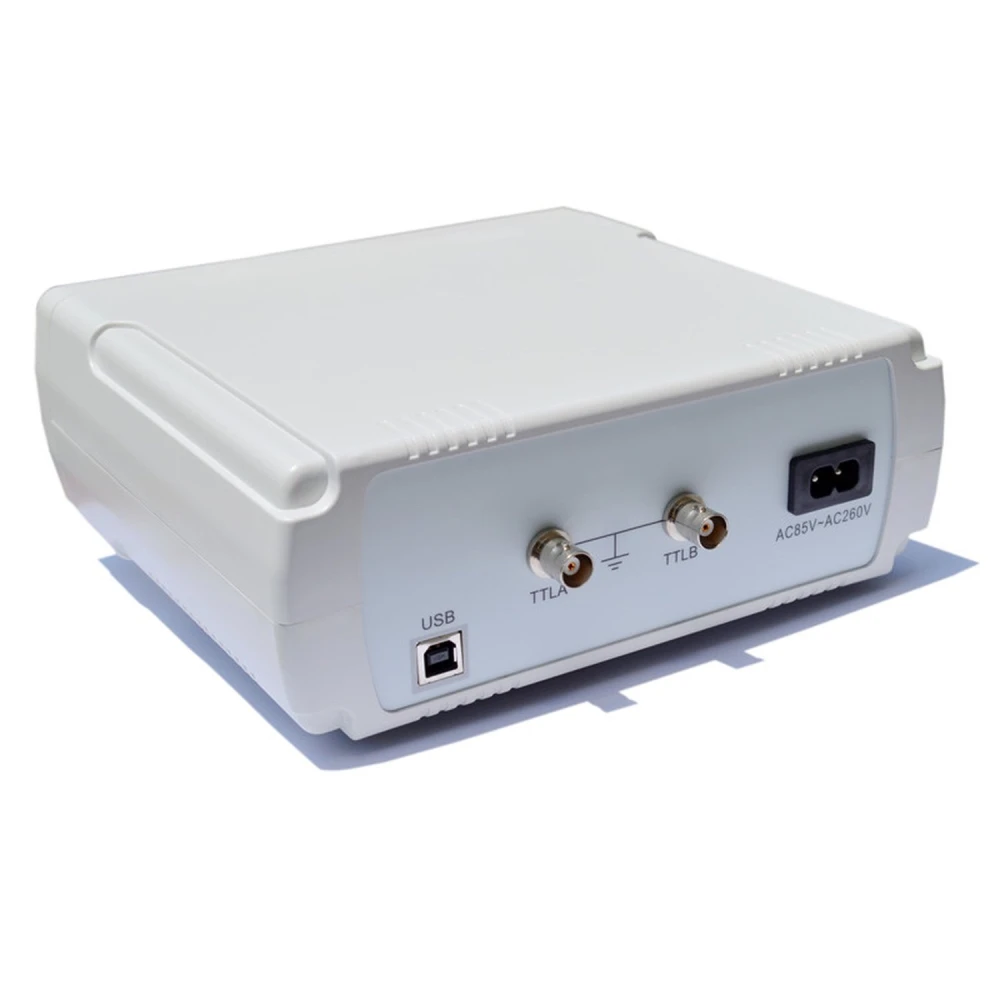

• Synkronoitu TTL-lähtö molemmissa kanavissa säädettävillä vaihe-eroilla.
• Laaja käyttöjännitealue: AC85V - AC260V.

Tekniset tiedot

• Mitat: 200 mm (pituus) × 190 mm (leveys) × 90 mm (korkeus).
• Paino: 500 g (yksikkö), tarvikkeet 150 g.
• Käyttölämpötila-alue: 0 - 40 °C; enimmäiskosteus 80%.
• Lähtöimpedanssi: 50 ohms ±10%.
• Siniaallon särö ≤0.8% taajuudella 1 kHz.
• Neliöaallon nousu- ja laskuaika ≤100 ns.
• Laskurin alue: 0 - 4,294,967,295.
• Taajuusmittarin tulojännite: 2 Vp-p - 20 Vp-p.

Tyypilliset käyttökohteet

Tämä generaattori sopii erinomaisesti elektroniikan testaukseen ja kehitykseen, laitteiden signaalisimulointiin, mittalaitteiden kalibrointiin, tekniseen opetukseen ja tieteelliseen kokeiluun. Sen kyky tuottaa useita aaltomuotoja sekä säätää amplitudia, taajuutta, vaihetta ja käyttöastetta tekee siitä monipuolisen erilaisiin sovelluksiin.

Yhteensopivuus

Yhteensopiva etäohjausohjelmiston kanssa ja toimintojen säätö tietokoneen kautta. Mukana USB-liitäntä tiedonsiirtoa ja päivitystä varten. Yhteensopiva järjestelmien kanssa, jotka vaativat tarkkoja ja vakaita testisignaaleja.

Toimitussisältö

• FY3225S-signaaligeneraattori.
• Virtajohto.
• 3-johtiminen USB-kaapeli neliöliittimellä.
• 2 kpl Q9-johtoklipsiä.
• CD, jossa käyttöohje ja ohjelmisto.

Huom: Tuote on tällä hetkellä loppu varastosta. Tarkista saatavuus tai vaihtoehdot verkkokaupastamme.

• Kaksi itsenäistä kanavaa signaalilähtöön.
• Siniaallon enimmäistaajuus 25 MHz.
• Sisäänrakennettu taajuusmittari jopa 100 MHz.
• Aaltomuodot: siniaalto, neliöaalto, kolmioaalto, sahalaita, mielivaltainen ja muuta.
• Digitaalinen ohjaus LCD1602-näytöllä ja säätö kiertosäätimellä.
• Muisti jopa 20 mukautetun asetuksen tallentamiseen.
• Lineaarinen ja logaritminen sweep-toiminto.
• Korkea tarkkuus ja pieni särö lähtösignaaleissa.
• Synkronoitu TTL-lähtö vaiheensäädöllä.
• Laaja käyttöjännitealue AC85V - AC260V.
