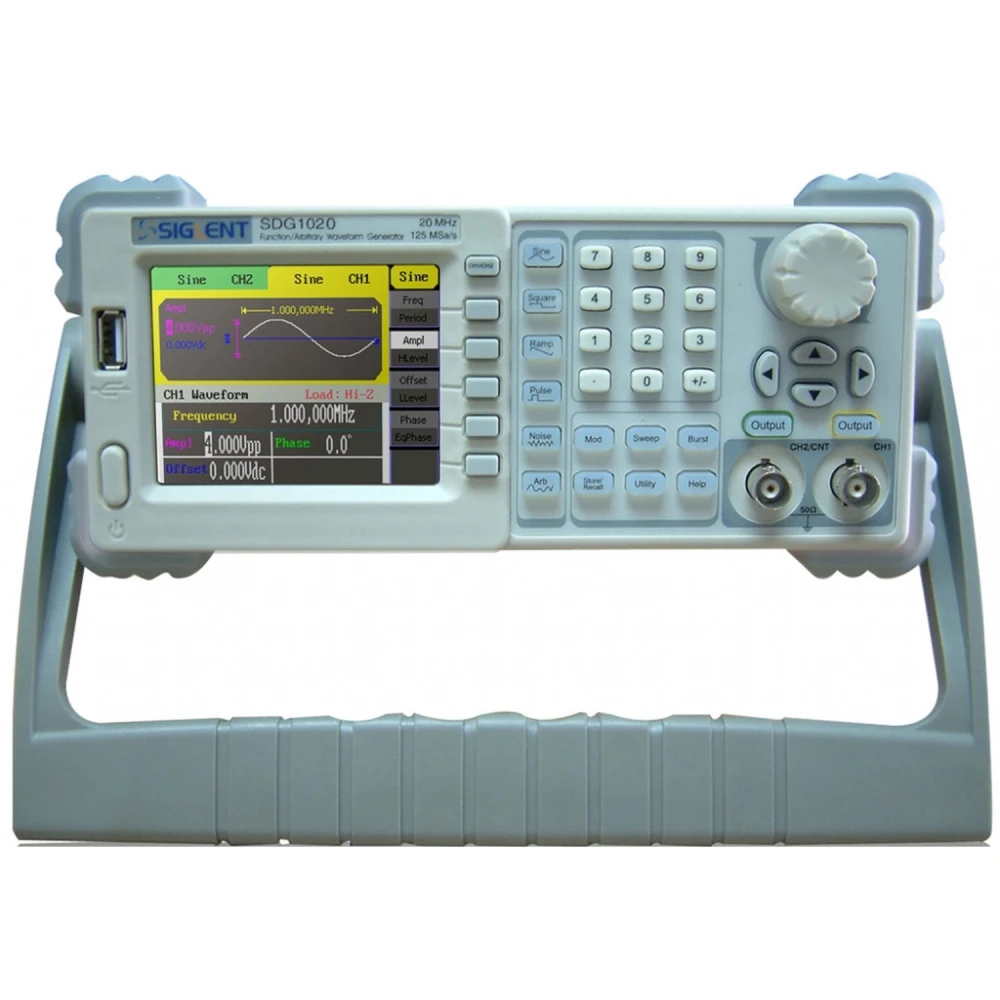

Siglent SDG1020 20MHz funktiogeneraattori elektroniikkasovelluksiin
Tuotemerkki: Siglent
Sis. ALV (Veroton: 239,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 284,51 € | -4% |
| 10+ | 278,58 € | -6% |
| 20+ | 266,72 € | -10% |
Siglent SDG1020 20MHz funktiogeneraattori on edistynyt mittalaite, joka on suunniteltu elektroniikkasovelluksiin, joissa tarvitaan tarkkoja ja monipuolisia signaaleja. Tämä generaattori käyttää DDS-teknologiaa (Direct Digital Synthesis) ja tarjoaa enintään 20MHz lähtötaajuuden korkealla resoluutiolla ja vakaudella.
Keskeiset ominaisuudet:
- Enimmäislähtötaajuus: 20MHz, sopii monenlaisiin elektroniikkatesteihin.
- Kaksi lähtökanavaa: Mahdollistaa kahden signaalin tuottamisen samanaikaisesti, mikä helpottaa vertailuja ja monimutkaisia testejä.
- Näytteenottotaajuus: 125 MSa/s ja 14 bitin pystytarkkuus tarkkoja ja yksityiskohtaisia signaaleja varten.
- Aaltomuistin pituus: 16 kpts, joka varmistaa yksityiskohtaiset ja muokattavat aaltomuodot.
- Vakio- ja arbitraariaaltomuodot: Sisältää 5 vakiomuotoa (sini, kanttiaalto, ramppi, pulssi, valkoinen Gauss-kohina) sekä 48 sisäänrakennettua arbitraariaaltomuotoa maksimaalista joustavuutta varten.
- Modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst monipuolisiin ja vaativiin simulointeihin.
- Taajuuslaskuri: Alue 100 mHz - 200 MHz tarkkoja mittauksia varten.
- Liitettävyys: USB Host ja Device tallennukseen ja ohjaukseen, sekä USB-GPIB-porttivaihtoehto edistyneeseen integrointiin.
- Yhteensopivuus: Yhteensopiva SDS1000-sarjan digitaalisten oskilloskooppien kanssa ja etäohjattavissa integroitua laboratoriokäyttöä varten.
Tyypilliset käyttökohteet:
- Elektroniikkapiirien testaus ja kehitys.
- Signaalisimulointi analysointia ja vianmääritystä varten.
- Elektroniikan ja tietoliikenteen koulutus ja opetus.
- Tutkimus ja kehitys teknisissä laboratorioissa.
Tekniset tiedot:
- Malli: SDG1020
- Enimmäislähtötaajuus: 20MHz
- Lähtökanavat: 2
- Näytteenottotaajuus: 125 MSa/s
- Aaltomuistin pituus: 16 kpts
- Taajuusresoluutio: 1 μHz
- Pystytarkkuus: 14 bits
- Aaltomuodot: sini, kanttiaalto, ramppi, pulssi, valkoinen Gauss-kohina, 48 arbitraariaaltomuotoa
- Sini- ja kanttiaallon alue: 1 μHz - 20MHz
- Pulssialue: 500 μHz - 5MHz
- Ramppialue: 1 μHz - 300 KHz
- Valkoisen Gauss-kohinan kaistanleveys: 20MHz (-3dB)
- Modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Taajuuslaskuri: 100 mHz - 200 MHz
- Vakioliitännät: USB Host ja Device
- Valinnainen portti: USB-GPIB-sovitin
- Koko: 229mm × 105mm × 281mm
Huomio saatavuudesta: Tällä hetkellä tämä tuote on loppu varastosta. Suosittelemme ottamaan yhteyttä tiimiimme saadaksesi tietoa täydennyksestä tai vaihtoehdoista.
- DDS-teknologia tarkkoihin ja vakaisiin signaaleihin
- Kaksi lähtökanavaa lisää monipuolisuutta
- 125 MSa/s näytteenottotaajuus ja 14 bitin resoluutio
- 48 sisäänrakennettua arbitraariaaltomuotoa ja 5 vakiomuotoa
- Edistyneet modulaatiotoiminnot: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Sisäänrakennettu taajuuslaskuri jopa 200 MHz asti
- USB Host ja Device -liitännät, USB-GPIB-vaihtoehto
- Yhteensopiva SDS1000-digitaalisten oskilloskooppien ja etäohjauksen kanssa
Asiakkaiden kysymykset ja vastaukset
Mitä liittimiä ja portteja on käytettävissä generaattorin liittämiseen ja ohjaukseen?
SDG1020:ssa on etupaneelin BNC-lähdöt signaaleille sekä synkronoinnin tulo- ja lähtöliitännät. Viestintään ja ohjaukseen se tarjoaa USB Device- ja USB Host -portit vakiona, mikä mahdollistaa PC-yhteyden ja ulkoisen tallennuksen. GPIB-portti on saatavana lisävarusteena.
Mikä on generaattorin tarkkuus ja resoluutio sekä taajuuden että lähtöamplitudin osalta?
Taajuusresoluutio on 1 μHz ja amplitudin pystysuuntainen resoluutio 14 bittiä, mikä mahdollistaa signaalien tuottamisen erittäin tarkasti sekä aika- että amplitudialueella. Todellinen lähtötarkkuus riippuu kalibroinnista ja käyttöympäristöstä, mutta nämä arvot kuvaavat hyvin laitteen laitteistoa.
Mitä huoltoa laite vaatii ja millainen kestävyys sillä on intensiivisessä käytössä?
Perushuoltoon kuuluu ilmanvaihtoaukkojen pitäminen pölyttöminä sekä liitäntöjen ja kaapeleiden säännöllinen tarkistus. Generaattori on suunniteltu jatkuvaan laboratorio- käyttöön; odotettu kestävyys ylittää 5 vuotta asianmukaisessa käytössä ilman liiallista kosteutta tai iskuja, vaikka käyttöikä voi vaihdella olosuhteiden mukaan.
Mikä on Siglent SDG1020 -generaattorin enimmäislähtötaajuus?
Enimmäislähtötaajuus on 20MHz.
Kuinka monta lähtökanavaa tässä funktiogeneraattorissa on?
Siinä on 2 lähtökanavaa samanaikaisten signaalien tuottamiseen.
Mitä aaltomuotoja generaattori sisältää?
Se sisältää vakiomuotoina sini-, kanttiaalto-, ramppi-, pulssi- ja valkoisen Gauss-kohinan sekä 48 sisäänrakennettua arbitraariaaltomuotoa.
Onko se heti ostettavissa?
Tällä hetkellä tuote on loppu varastosta, joten se ei ole heti ostettavissa.
Mitä modulaatiotyyppejä se tukee?
Se tukee AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep ja Burst -modulaatioita.
