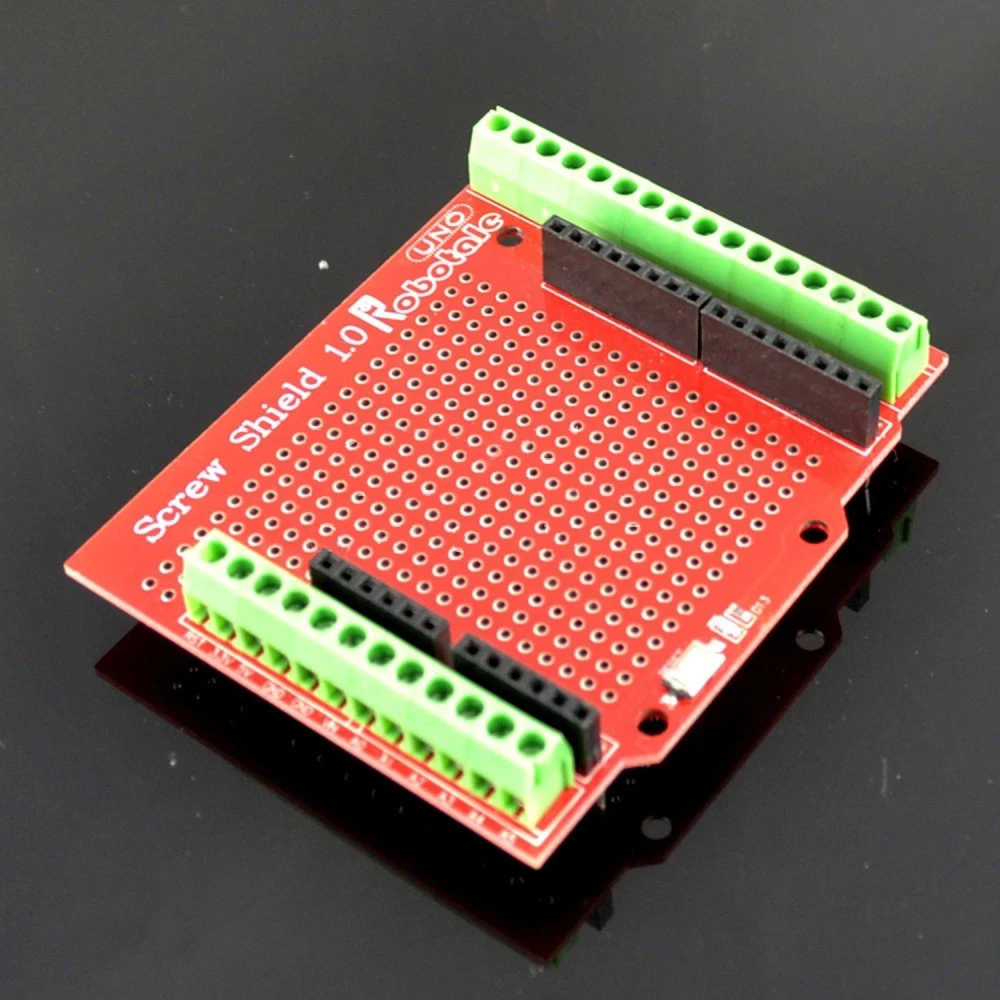

Proto Screw Shield ruuviliittimillä Arduino UNO:lle ja MEGA2560:lle

Name: Proto Screw Shield ruuviliittimillä Arduino UNO:lle ja MEGA2560:lle
Brand: satkit
SKU: M030202-PROTOSHIELD-TOR
Price: 6.20 EUR
Availability: InStock

Tuotemerkki: satkit

Ole ensimmäinen, joka arvostelee tämän tuotteen

6,20€

Sis. ALV (Veroton: 5,00 €)

Paljousalennukset

Määrä	Hinta	Tallenna
2+	5,95 €	-4%
10+	5,64 €	-9%
20+	4,96 €	-20%

Varastossa - Lähetetään heti

Normaalitoimitus To, Huh 30 - Ma, Tou 4

Pikatoimitus Ti, Huh 28 - Ke, Huh 29

30 päivän palautusoikeus

Määrä

Ilmaiset palautukset 30 päivän sisällä

Turvallinen tapahtuma

Ilmainen toimitus Toimitus alkaen 4,99€

Helppo palautus 30 päivän palautusoikeus

Turvallinen maksu 100% turvallinen kassa

Laatutakuu Vain alkuperäistuotteita

Proto Screw Shield on laajennuskortti, joka on suunniteltu helpottamaan ja varmistamaan sähköliitännät Arduino UNO- ja MEGA2560-projekteissa. Ruuviliittimien ansiosta siihen voidaan kiinnittää tavallisia prototyypeissä käytettyjä johtoja paksumpia johtoja, mikä tekee siitä ihanteellisen teollisuussovelluksiin, automaatioon ja valmiisiin tuotteisiin.

Keskeiset ominaisuudet:

Turvallinen ruuvikiinnitys: Johdot kiinnitetään tukevasti liittimiin ruuveilla, mikä takaa vakaan ja tärinää kestävän liitännän.
Vakioliittimet 3,81 mm: Yhteensopiva Arduino UNO- ja MEGA2560-korttien kanssa, mikä varmistaa maksimaalisen yhteensopivuuden.
Laaja I/O-liitäntäalue: Helpottaa useiden laitteiden ja antureiden kytkemistä.
Kaksipuolinen prototyyppialue: Mahdollistaa komponenttien asentamisen ja juottamisen suoraan kortille omien piirien kehittämistä varten.
Selkeä nastamerkintä: Jokainen liitäntä on helppo tunnistaa virheiden välttämiseksi.
Uros-/naarasnastat muiden Shieldien pinoamiseen: Yhteensopiva muiden moduulien kanssa toimintojen laajentamiseksi.
Reset-painike ja LED D13-nastassa: Sisäänrakennetut toiminnot helpottavat testauksia ja uudelleenkäynnistyksiä.
Kiinnitysreiät: Mahdollistaa Shieldin kiinnittämisen Arduino-korttiin ruuveilla paremman vakauden saavuttamiseksi.

Tyypilliset käyttökohteet: Ihanteellinen kehittäjille ja ammattilaisille, jotka tarvitsevat kestävän ratkaisun prototyyppaukseen ja kokoonpanoon elektroniikka-, teollisuusautomaatio- ja lopputuotteissa, joissa vaaditaan turvallisia ja pitkäikäisiä liitäntöjä.

Yhteensopivuus: Yhteensopiva yksinomaan Arduino UNO- ja MEGA2560-korttien kanssa, mikä takaa täydellisen istuvuuden ja täyden toiminnallisuuden.

Pakkauksen sisältö:

1 kpl Proto Screw Shield ruuviliittimillä Arduino UNO:lle ja MEGA2560:lle.

Ruuviliittimet turvalliseen ja vakaaseen liitäntään
Yhteensopiva Arduino UNO- ja MEGA2560-korttien kanssa
Vakioliittimet 3,81 mm maksimaaliseen yhteensopivuuteen
Kaksipuolinen prototyyppialue suoraan juottamiseen
Uros-/naarasnastat muiden Shieldien tai laajennusten pinoamiseen
Sisältää reset-painikkeen ja LEDin D13-nastassa
Kiinnitysreiät ruuvikiinnitystä varten Arduinoon
Sopii teollisuus- ja automaatioprojekteihin

Asiakkaiden kysymykset ja vastaukset

Mitä etuja Proto Screw Shield tarjoaa verrattuna tavallisiin prototyyppishieldeihin ilman ruuviliittimiä?

Proto Screw Shield mahdollistaa johtojen kiinnittämisen ruuviliittimillä, mikä parantaa mekaanista ja sähköistä varmuutta tavallisiin header-liittimiin verrattuna. Tämä ominaisuus tukee paksumpia johtoja, mikä on hyödyllistä teollisuusympäristöissä tai tärinälle alttiissa prototyypeissä. Päähaittapuolena on hieman suurempi koko ja hitaampi kytkentä/irrotus verrattuna tavallisiin jumpereihin.

Mitkä ovat shieldin päämateriaalit, mitat ja paino?

Shield on valmistettu kaksipuolisesta FR4-lasikuitu-PCB:stä, 3,81 mm:n vakiomallisista ruuviliittimistä, naaraspinneistä ja peruskomponenteista (painike, LED). Sen tyypilliset mitat ovat 70 mm x 54 mm x 20 mm (asennettuna), ja arvioitu paino on 40 g. Pienet vaihtelut ovat mahdollisia erästä riippuen.

Mikä yhteensopivuus tällä shieldillä on muiden Arduino-versioiden tai kloonien kanssa?

Shield asennetaan suoraan alkuperäisiin tai klooni-Arduino UNO- ja MEGA2560-levyihin, kunhan pinnijärjestys on sama. Se ei ole fyysisesti yhteensopiva eri muotokertoimen levyjen kanssa (esimerkiksi Nano, Leonardo, Due) ilman erityisiä adaptereita.

Mitä huolto-ohjeita tulee noudattaa hyvän johtavuuden ja kestävyyden säilyttämiseksi ruuviliittimissä?

On suositeltavaa välttää liian pitkiä paljaita johtimia ja tarkistaa ruuvien kiristys säännöllisesti, jotta vältetään huonot kontaktit tai löystyminen tärinän vuoksi. Vaativissa ympäristöissä kontaktit kannattaa puhdistaa säännöllisesti ja välttää pitkäaikaista kosteutta, sillä ruuvit ovat nikkelöityä terästä ja voivat ruostua suorassa altistuksessa.

Täyttääkö Proto Screw Shield jotain sähkö- tai turvallisuusnormia, ja onko varaosia saatavilla, jos liittimet vaurioituvat?

Tuote on suunnattu prototypointiin ja opetuskäyttöön, joten sillä ei ole erityisiä sertifiointeja (kuten CE tai RoHS takuulla tehtaalta). Ruuviliittimet ovat standardin 3,81 mm:n osia, jotka on helppo vaihtaa yleisillä elektroniikan varaosilla. Tarkista liittimien datasheet tarkkoja mittoja varten, jos teet vaihtoja.

Minkä Arduino-korttien kanssa Proto Screw Shield on yhteensopiva?

Se on yhteensopiva yksinomaan Arduino UNO- ja MEGA2560-korttien kanssa.

Voinko käyttää tämän Shieldin kanssa paksumpia johtoja?

Kyllä, ruuviliittimien ansiosta siihen voidaan kiinnittää paksumpia johtoja kuin perinteisissä prototyypeissä käytetään.

Sisältääkö se prototyyppialueen?

Kyllä, siinä on kaksipuolinen prototyyppialue komponenttien asentamiseen ja juottamiseen suoraan.

Voiko Shieldin kiinnittää Arduino-korttiin?

Kyllä, siinä on kiinnitysreiät ruuveille, joilla Shield voidaan varmistaa Arduino-korttiin.

Mitä tarvikkeita pakkaus sisältää?

Pakkaus sisältää 1 kpl Proto Screw Shieldin ruuviliittimillä.
