MAX31855 termoparivahvistin Arduinoon SPI-liitännällä

MAX31855 termoparivahvistin Arduinoon on edistynyt ratkaisu lämpötilan mittaukseen K-tyypin termopareilla, ja se tarjoaa tehokkaan päivityksen MAX6675-malliin. Tämä liitäntälevy sisältää MAX31855K-piirin, jossa on sisäinen kylmäkompensointi tarkkojen ja luotettavien lukemien varmistamiseksi myös vaativissa ympäristöissä.

Tämä levy on suunniteltu helpottamaan liittämistä ja käyttöä mikrokontrollerien, erityisesti Arduinon, kanssa SPI-liitännän avulla, joka tarvitsee tiedonsiirtoon vain kolme digitaalista nastaa. Lisäksi se ei tarvitse analogista tuloa, mikä laajentaa sen yhteensopivuutta erilaisten laitteiden kanssa.

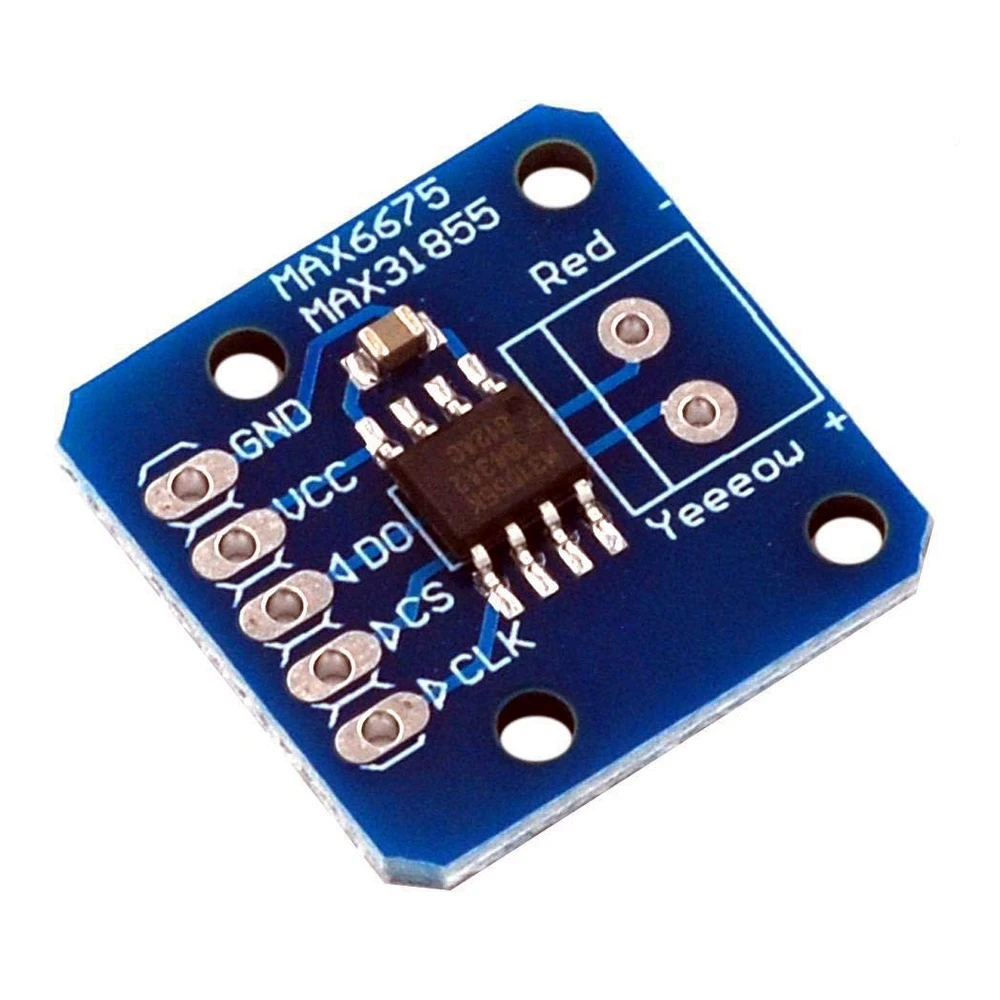

• Integroitu MAX31855K-piiri: Suorittaa muunnoksen ja kylmäkompensoinnin automaattisesti.
• Virtalähde: Toimii 3.3 to 5 V jännitteellä, yhteensopiva useimpien Arduino-levyjen kanssa.
• Integroitu komponentit: 3.3 V:n regulaattori, 10uF:n ohituskondensaattorit ja tasonmuunnospiirit vakauden ja tarkkuuden varmistamiseksi.

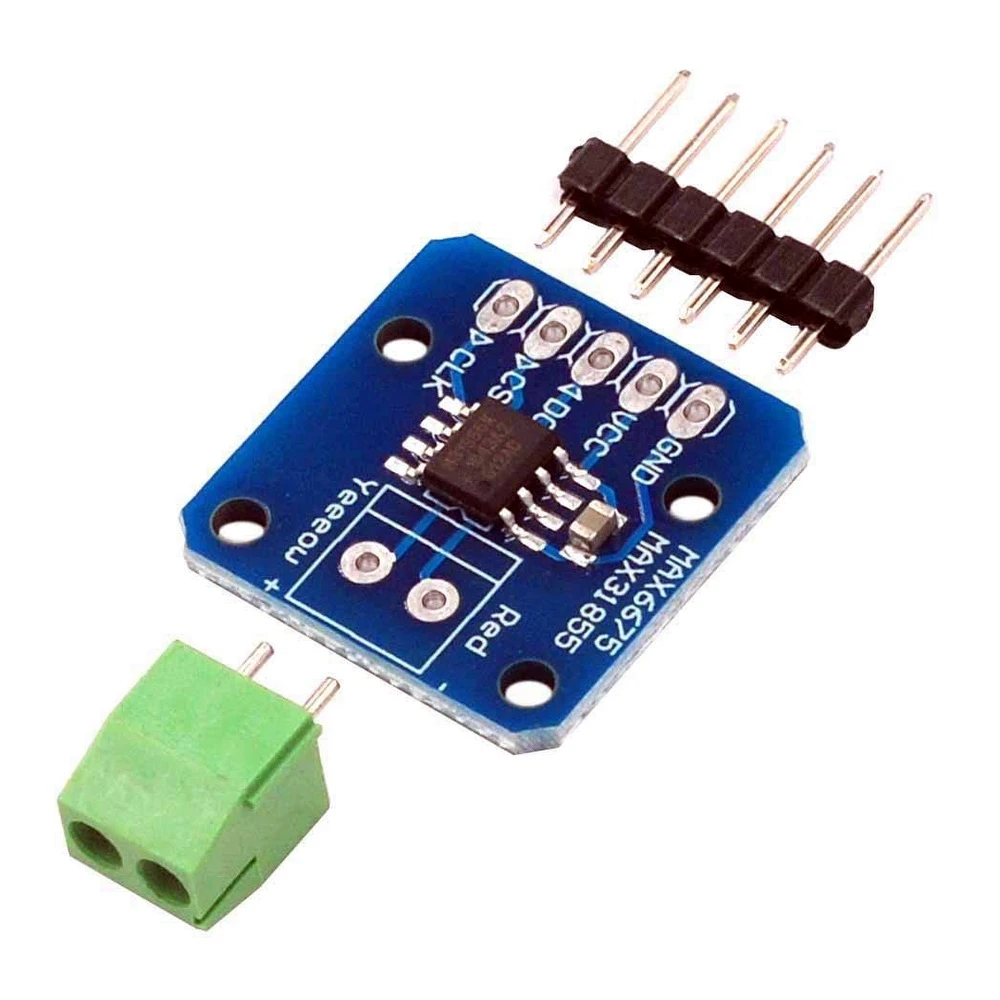

• Helppo liitettävyys: Sisältää 2-napaisen liitinlohkon termoparille sekä nastaliittimen koekytkentälevylle tai reikäkortille liittämistä varten.
• Yhteensopivuus: Vain K-tyypin termopareille; ei yhteensopiva muiden tyyppien kanssa.
• Lämpötila-alue: 0 to 1024 °C, resoluutio 0.25 °C.
• Käyttökohteet: Ihanteellinen teollisuuskäyttöön, kodinkoneisiin ja HVAC-järjestelmiin.

Niille, jotka tarvitsevat tukea muille termoparityypeille, suositellaan MAX31856-vahvistinlevyä, joka on yleiskäyttöinen ja ohjelmiston avulla Arduinoon konfiguroitava useille eri tyypeille.

MAX31855-levy Arduinoon on täydellinen projekteihin, joissa tarvitaan tarkkaa lämpötilan mittausta K-tyypin termopareilla, ja se helpottaa integrointia elektroniikkajärjestelmiin ja mikrokontrollereihin SPI-liitännän ja kompaktin rakenteen ansiosta.

Tämän laitteen Arduino-kirjasto löytyy virallisesta repositoriosta: https://github.com/adafruit/MAX6675-library

• Yhteensopiva yksinomaan K-tyypin termoparien kanssa
• SPI-liitäntä käyttää 3 digitaalista nastaa tiedonsiirtoon
• 3.3 to 5 V virtalähde, yhteensopiva Arduinon kanssa
• Sisältää 3.3 V:n regulaattorin ja ohituskondensaattorit vakauden varmistamiseksi
• Lämpötila-alue 0 to 1024 °C, resoluutio 0.25 °C
• 2-napainen liitin termoparin kytkentään
• Sopii teollisuussovelluksiin, kodinkoneisiin ja HVAC-järjestelmiin
• Koottu ja testattu levy, valmis välittömään käyttöön
