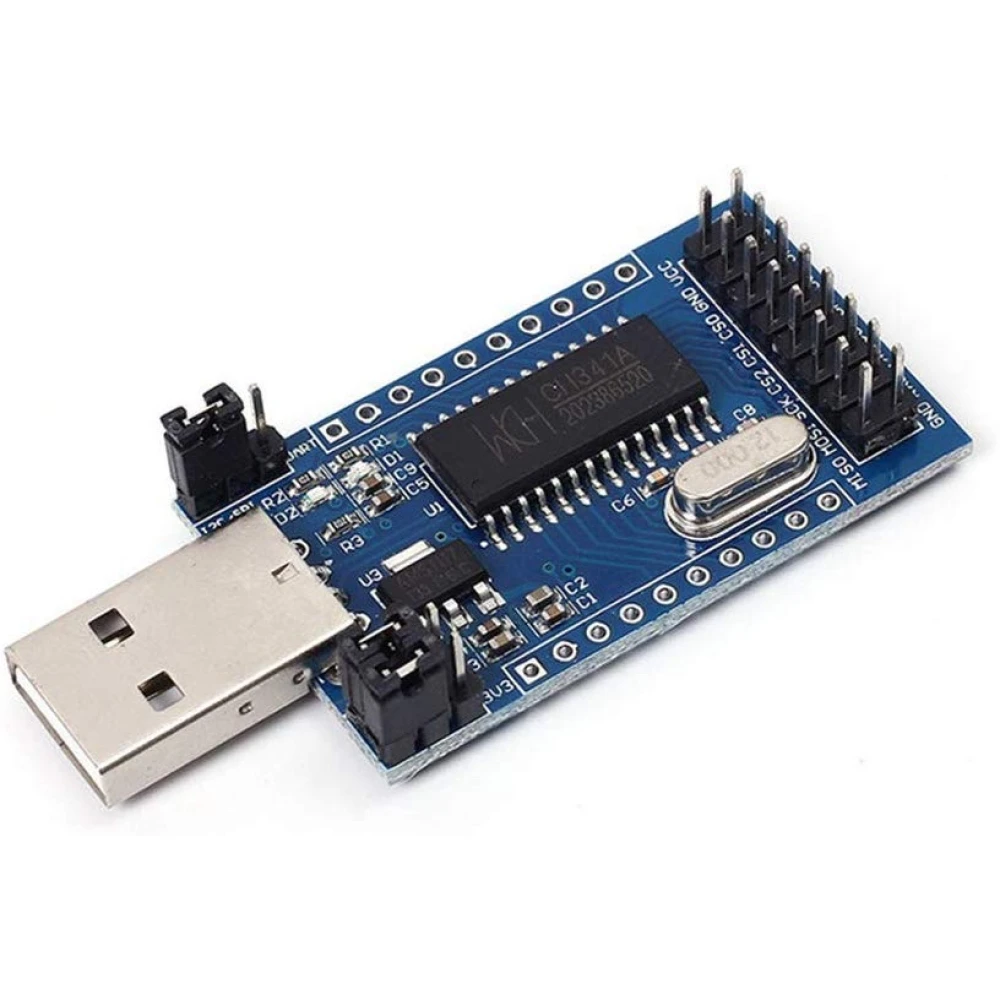

CH341A-ohjelmointilaite USB–UART IIC SPI I2C -muunnin on USB-muunnosmoduuli, jossa on CH341A-piiri ja joka toimii USB-väyläsovittimena. Tämä laite tarjoaa useita käyttöliittymiä, mukaan lukien asynkroninen sarjaportti, rinnakkaisportti, tulostusportti sekä yleinen 2- ja 4-johtiminen synkroninen sarjaliitäntä. Se on olennainen työkalu sarjalaajennukseen, EEPROM-ohjelmointiin I2C-liitännän kautta, SPI-liitäntään, FLASH- ja MCU STC -ohjelmointiin, ohjelmien debuggaamiseen, tiedonkeruuseen ja muuhun.
Keskeiset ominaisuudet:
- Tukee USB-muunnosta rinnakkaistulostinportiksi sekä EPP- tai MEM-rinnakkaisportiksi.
- Yhteensopiva USB–UART-, I2C- ja SPI-liitäntöjen kanssa.
- Lähtöjännite ja signaalitaso valittavissa 3.3V ja 5V välillä.
- LED-merkkivalot UART- sekä SPI/I2C-työtilan tilalle.

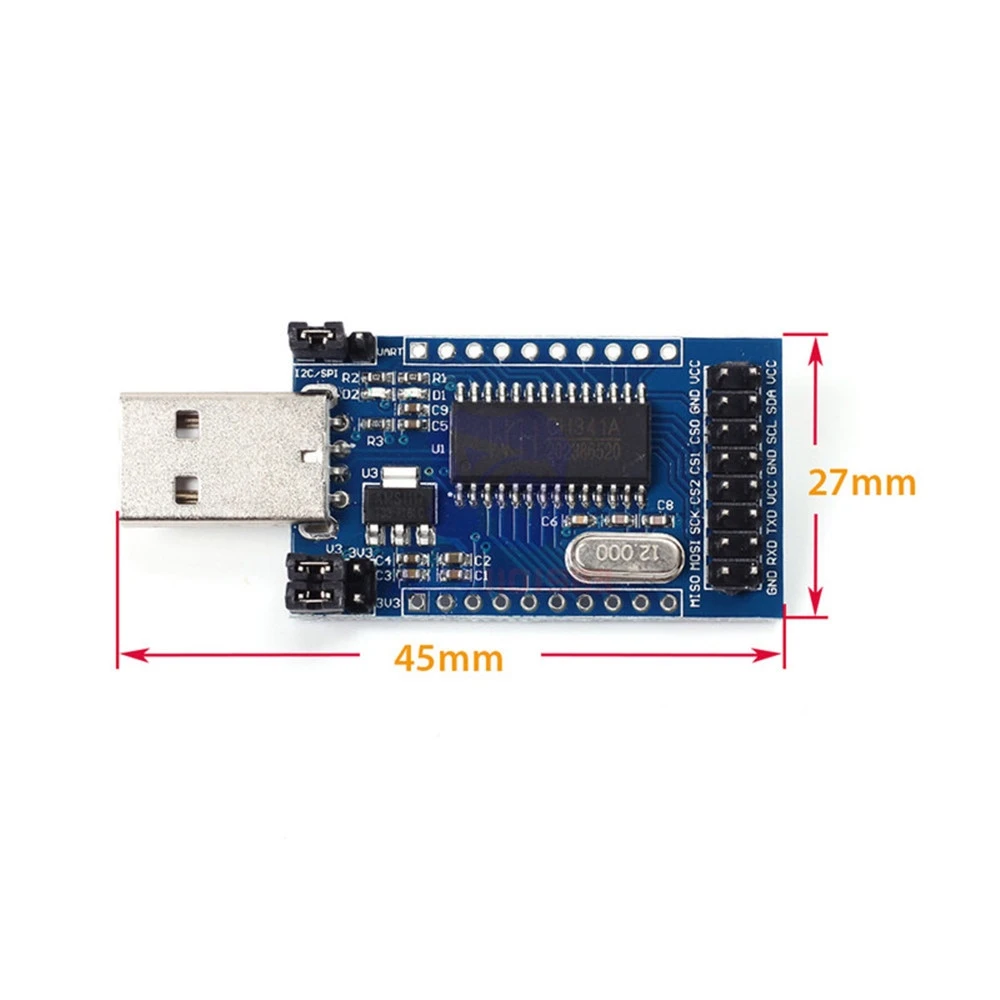

- Piirilevyn kompakti koko: 45 x 27 mm.
Tekniset tiedot:

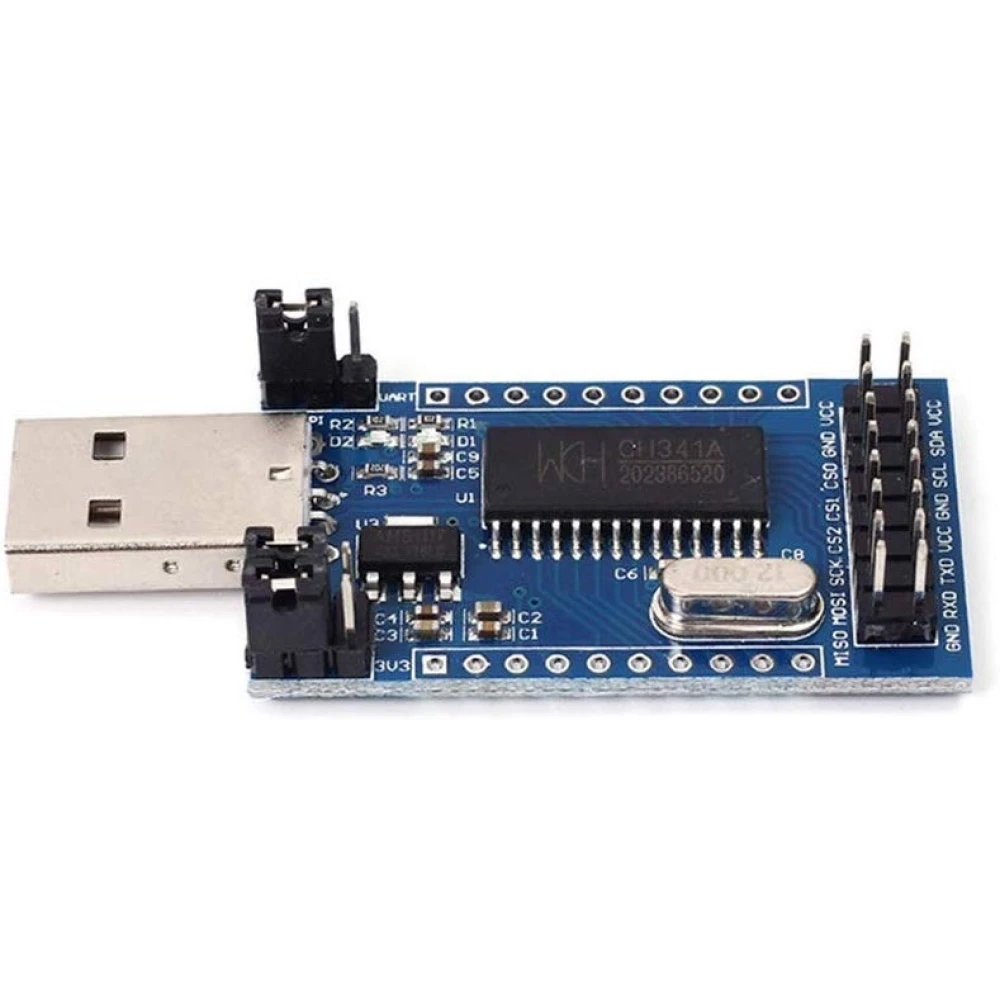

- UART-liitäntä: VCC, RXD, TXD, GND.
- I2C-liitäntä: VCC, SDA, SCL, GND.
- SPI-liitäntä: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

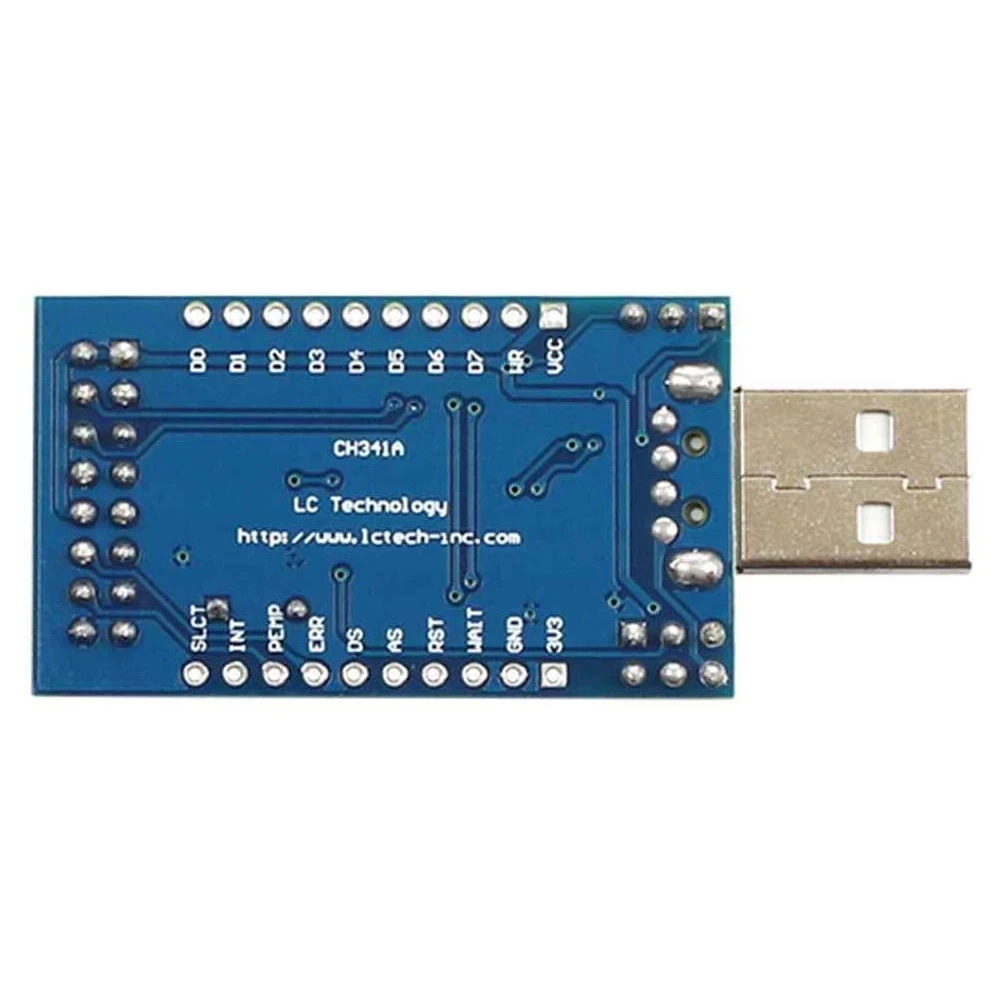

- Tulostinportti ja EPP/MEM-portti 10P 2.54mm -liittimellä (katso nastamääritykset käyttöoppaasta).

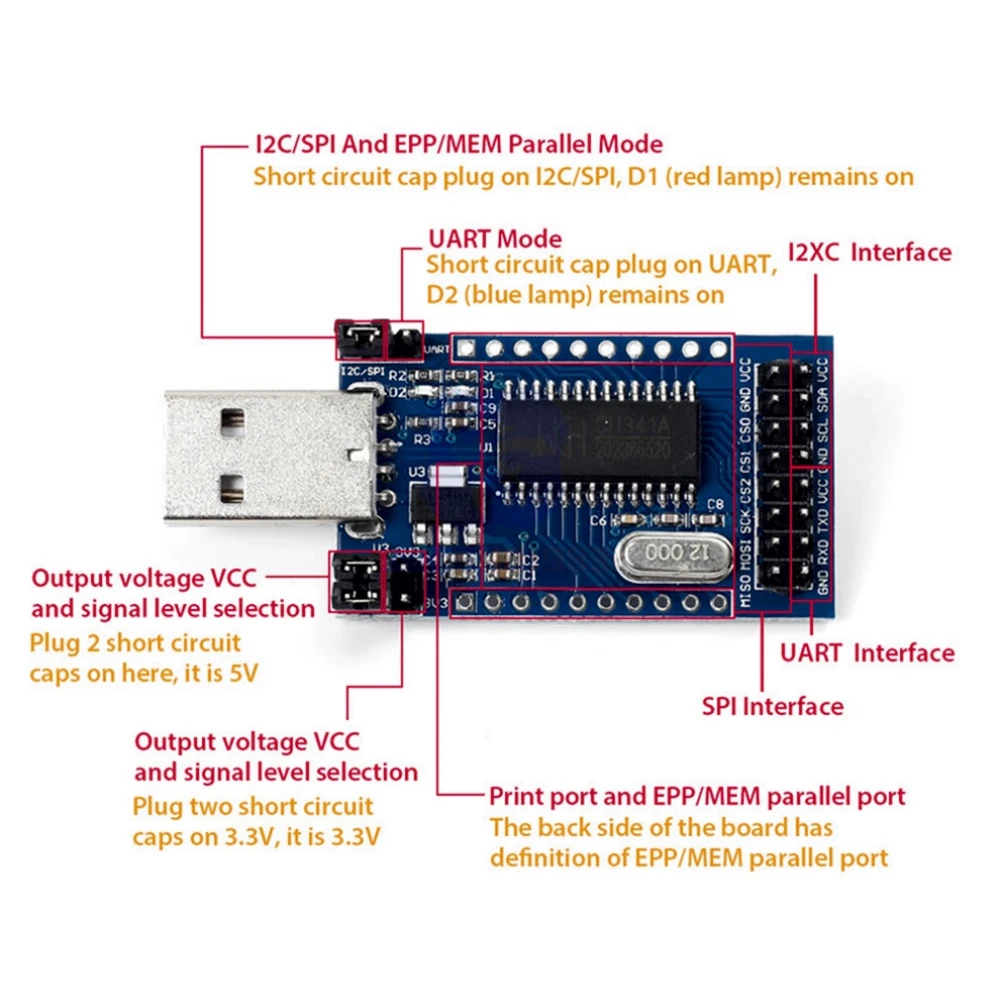

Toimintatilat:
- UART-tila: hyppykytkimen kansi UART-asennossa, sininen D2-merkkivalo palaa.
- I2C/SPI- ja EPP/MEM-rinnakkaistila: hyppykytkimen kansi I2C/SPI-asennossa, punainen D1-merkkivalo palaa.
- Tulostimen rinnakkaisporttitila: irrota hyppykytkimet ja yhdistä SDA ja SCL yhteen.
Lähtöjännitteen valinta:
- Hyppykytkin 2 3V3-puolella 3.3V:lle.
- Hyppykytkin 2 toisella puolella 5V:lle.
Tämä ohjelmointilaite sopii erinomaisesti käyttäjille, jotka tarvitsevat edullisen ja toimivan ratkaisun elektronisten laitteiden ohjelmointiin ja debuggaamiseen, kun laitteet käyttävät UART-, I2C-, SPI- tai rinnakkaisporttiliitäntöjä. Sen kompakti rakenne ja monipuolisuus tekevät siitä hyvän valinnan elektroniikkaprojekteihin, firmware-kehitykseen ja laitteistohuoltoon.
- Tukee USB-muunnosta rinnakkaisportiksi, UART-, I2C- ja SPI-liitännöiksi
- Valittava lähtöjännite: 3.3V tai 5V
- LED-merkkivalot UART- ja SPI/I2C-tilalle
- Kompakti koko: 45 x 27 mm
- Yhteensopiva EEPROM-, FLASH- ja MCU STC -ohjelmoinnin kanssa
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat CH341A-moduulin mitat, paino ja päämateriaalit?
Moduulin pituus on 45 mm ja leveys 27 mm, ja siinä käytetään pääasiassa lasikuitu-PCB:tä (FR4) sekä SMD-elektroniikkakomponentteja. Arvioitu paino on alle 20 grammaa, mikä helpottaa sen integrointia protoboardeihin tai kompakteihin projekteihin.
Mitkä ovat tämän muuntimen virtavaatimukset ja järjestelmäyhteensopivuus?
CH341A saa virtansa suoraan tietokoneen USB-portista (5 V). Se voi valita lähtöjännitteen ja signaalitasot 3,3 V tai 5 V jumpperien avulla. Se on yhteensopiva Windowsin, joidenkin Linux-jakeluiden ja macOS:n kanssa, mutta ajureiden saatavuus ja asennuksen helppous voivat vaihdella käyttöjärjestelmän ja version mukaan.
Tarvitseeko CH341A-ohjelmoija kalibrointia tai säännöllistä huoltoa luotettavaa käyttöä varten?
Moduuli ei vaadi kalibrointia tai säännöllistä huoltoa. Liittimet kannattaa pitää puhtaina ja välttää altistumista kosteudelle tai sähköstaattisille purkauksille. Normaaleissa olosuhteissa ja oikealla käsittelyllä kestävyys riippuu pääasiassa fyysisestä käsittelystä ja ESD-suojauksesta.
Mitkä ovat CH341A:n merkittävät rajoitukset siirtonopeuksien ja signaalitoleranssien osalta?
CH341A tukee USART-nopeuksia jopa 2 Mbps asti, SPI:tä yleensä 12 MHz asti ja I2C:tä 400 kHz asti (Fast-tila). Konfiguroitavat logiikkatasot tarjoavat joustavuutta (3,3 V / 5 V), mutta virheitä voi esiintyä, jos liitetään laitteita, jotka vaativat hyvin tiukkoja ajoitustoleransseja tai usean protokollan samanaikaista käyttöä. Se ei ole suositeltava suurikapasiteettisille NAND-flasheille.
Mihin CH341A-ohjelmointilaitetta käytetään?
Sitä käytetään USB:n muuntamiseen UART-, I2C-, SPI- ja rinnakkaisporttiliitännöiksi, mikä mahdollistaa elektronisten laitteiden ohjelmoinnin ja debuggaamisen.
Mitä signaalijännitteitä CH341A-ohjelmointilaite tukee?
Lähtöjännite ja signaalitaso voidaan valita 3.3V tai 5V hyppykytkimellä piirilevyllä.
Onko CH341A-ohjelmointilaitteessa tilanilmaisimet?
Kyllä, siinä on merkkivalot UART- sekä SPI/I2C-tiloille, jotka näyttävät työtilan.
Mikä on CH341A-ohjelmointilaitteen piirilevyn koko?
Piirilevyn koko on 45 x 27 mm.
Voiko sitä käyttää EEPROM-ohjelmointiin?
Kyllä, se on yhteensopiva EEPROM-ohjelmoinnin kanssa I2C-liitännän kautta.
