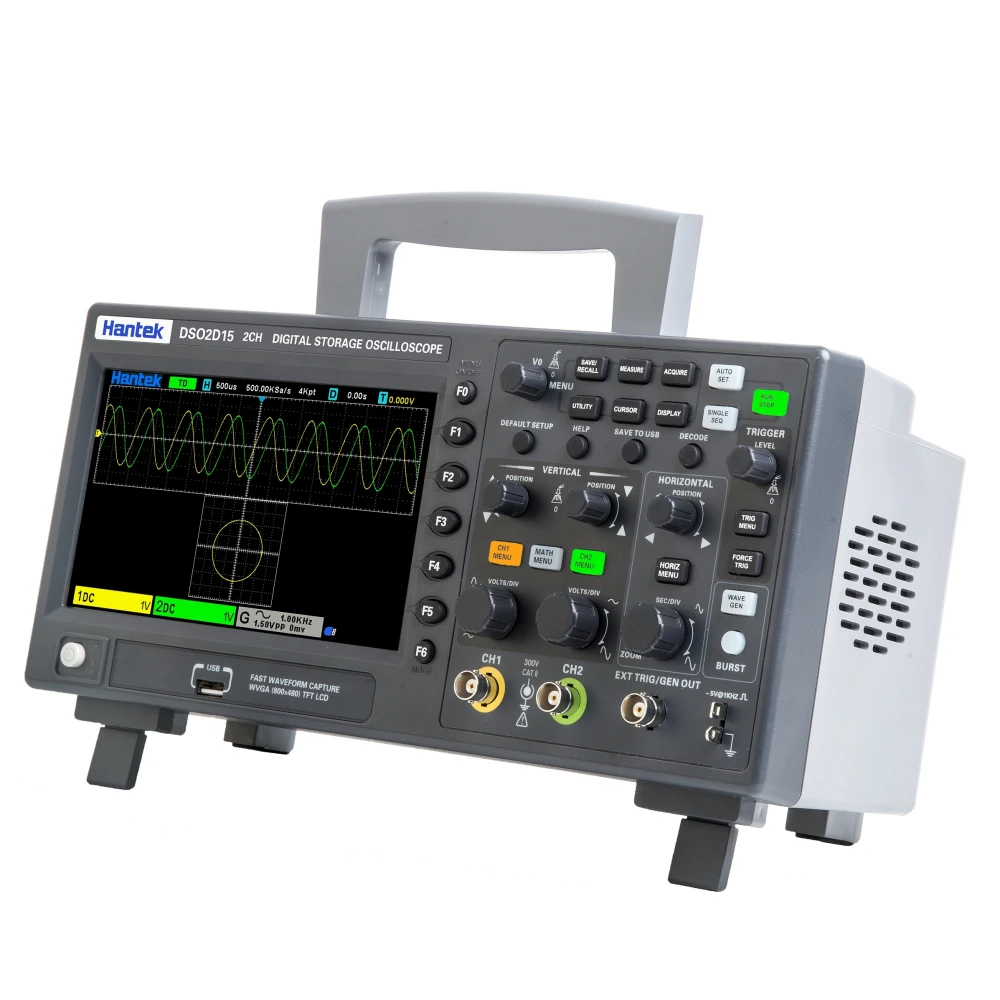

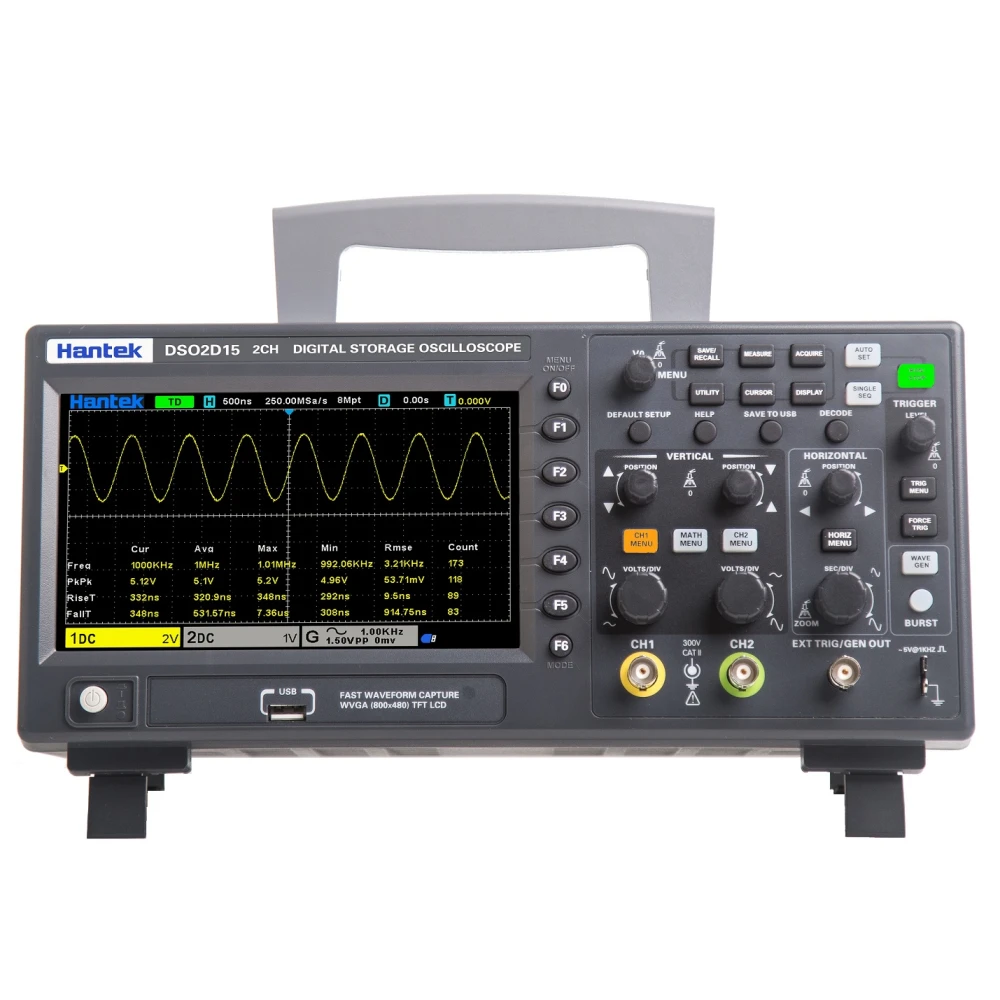

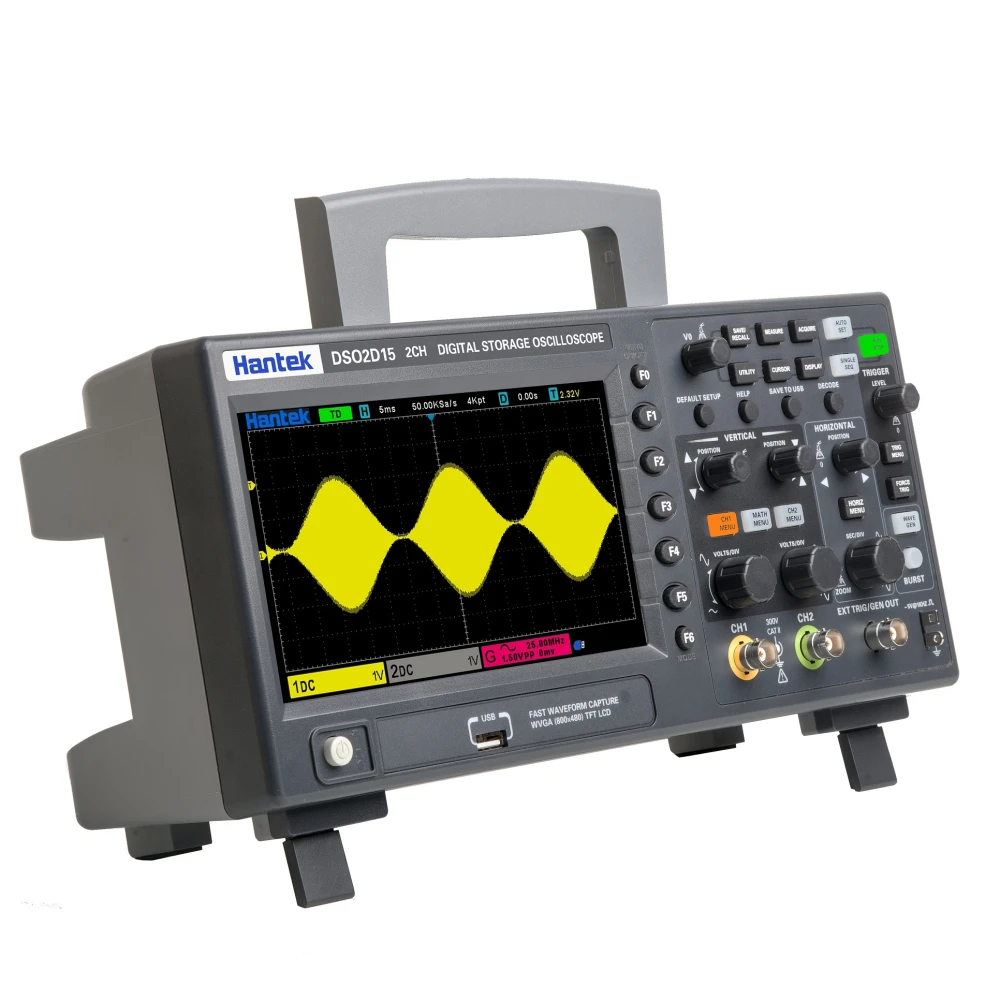

Hantek DSO2D15 digitaalinen oskilloskooppi 2 kanavaa 150 MHz
Tuotemerkki: Hantek
Sis. ALV (Veroton: 245,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 25+ | 279,00 € | -8% |
Hantek DSO2D15 digitaalinen oskilloskooppi 2 kanavaa 150 MHz funktiogeneraattorilla
Hantek DSO2D15 on kompakti ja tehokas digitaalinen oskilloskooppi, joka on suunniteltu elektroniikan ammattilaisille ja harrastajille, jotka tarvitsevat mittauksissaan tarkkuutta ja monipuolisuutta. 150 MHz:n kaistanleveydellä ja kahdella itsenäisellä kanavalla se mahdollistaa useiden signaalien samanaikaisen tarkastelun ja analysoinnin.
Keskeiset ominaisuudet:
- Kaksi digitaalista kanavaa signaalien samanaikaiseen analysointiin.
- 150 MHz:n kaistanleveys, ihanteellinen edistyneisiin elektroniikkasovelluksiin.
- Integroitu funktiogeneraattori signaalien testaukseen ja simulointiin.
- 7 tuuman värillinen TFT-näyttö, joka tarjoaa selkeän ja yksityiskohtaisen näkymän.
- USB-liitäntä tietojen vientiin PC:lle tai USB-muistille, mikä helpottaa analysointia ja tallennusta.
- Integroitu voltmetri AC- ja DC-jännitteiden mittaamiseen jopa 300 VRMS asti.
- Ilman tuuletinta, mikä takaa hiljaisen toiminnan.
- 4Mpts:n tallennusmuisti kanavaa kohti pidempiä tallennuksia varten.
- Edistyneet laukaisutilat, kuten automaattinen, normaali ja yksittäinen, sekä erityiset laukaisut protokollille kuten CAN, LIN, IIC, SPI ja UART.
- Matemaattiset toiminnot, kuten yhteenlasku, vähennyslasku, kertolasku, jakolasku ja FFT-analyysi kattavaa diagnostiikkaa varten.
- EN61010 300V CAT II -standardin mukaisuus, joka varmistaa mittausten laadun ja turvallisuuden.
Tekniset tiedot:
- Näytteenotto: 1 Gigasample per second (Gsps).
- Pystyerottelukyky: 12 bits.
- Aikaperusta: 2 ns - 1000 s per jako.
- Tulon impedanssi: 1 MΩ / 20 pF.

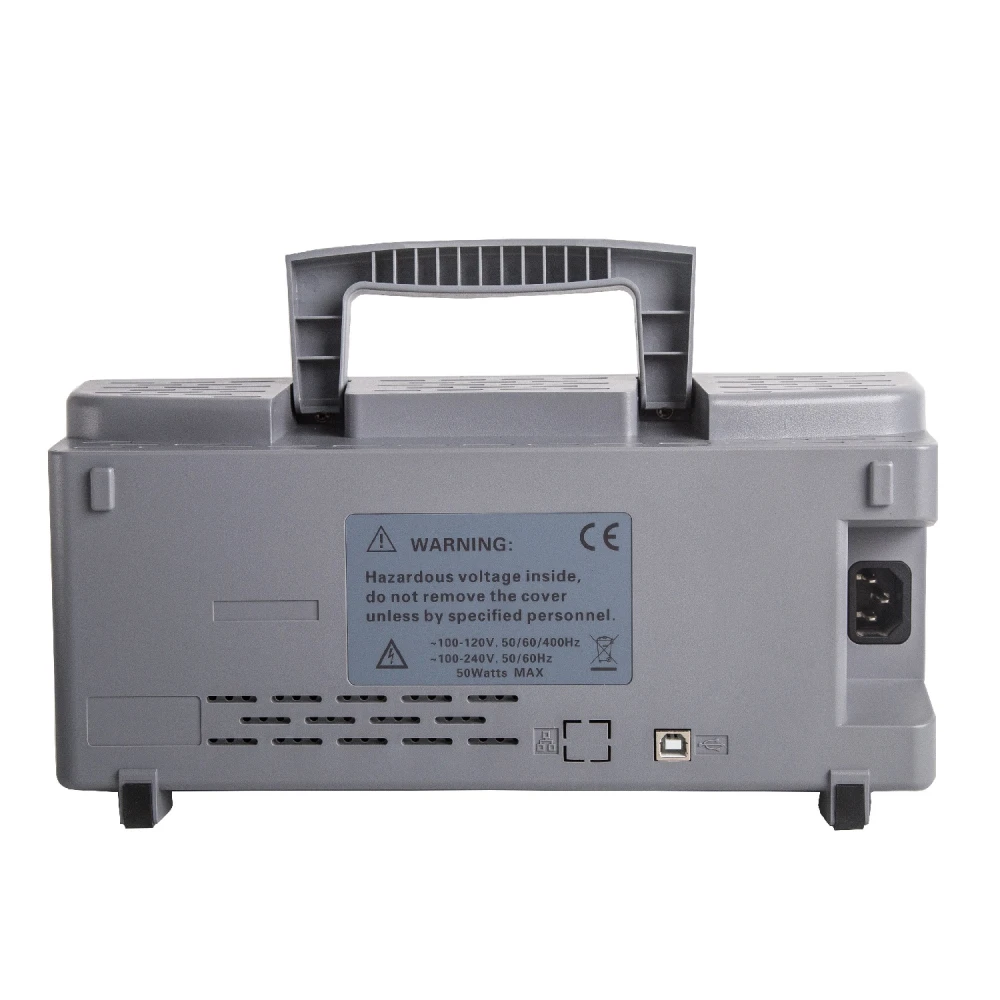

- Virtalähde: 100-120V CA, 45-440 Hz ja 120-240V CA, 45-66 Hz.
- Mitat: 318 x 110 x 150 mm.
- Paino: 1.9 kg.
- Käyttölämpötila: 0 a 50 °C.
- Nousuaika: ≤ 2.4 ns.
Tyypilliset käyttökohteet:
- Elektronisten piirien diagnosointi ja korjaus.
- Kehitys ja testaus insinöörilaboratoriossa.
- Laadunvalvonta elektroniikkatuotannossa.
- Digitaalisten protokollien kuten I2C, SPI, RS232/UART, CAN ja LIN analysointi.
- Analogisten ja digitaalisten signaalien mittaus ja analysointi.
Yhteensopivuus ja mukana tulevat tarvikkeet:
- Yhteensopiva PC-ohjelmiston kanssa edistynyttä analysointia ja tietojen tallennusta varten.
- Sisältää USB-kaapelin, virtajohdon, 10:1-jakosuhteella varustetun oskilloskooppiprobeen, BNC–alligaattoripihdikaapelit sekä valmistajan kalibrointitodistuksen.
Tärkeä huomio: Tämä tuote on tällä hetkellä loppu varastosta. Voit pyytää ilmoituksen, jotta saat tiedon, kun tuote on jälleen saatavilla.
- 2-kanavainen digitaalinen oskilloskooppi, 150 MHz:n kaistanleveydellä
- Integroitu funktiogeneraattori signaalitestaukseen
- 7 tuuman värillinen TFT-näyttö selkeään tarkasteluun
- USB-liitäntä tietojen vientiin PC:lle tai USB-muistille
- Voltmetri AC- ja DC-jännitteiden mittaukseen jopa 300 VRMS asti
- Ilman tuuletinta, hiljainen toiminta
- 4Mpts:n tallennusmuisti kanavaa kohti
- Edistyneet laukaisutilat ja digitaalisten protokollien analysointi
- Sisäänrakennetut matemaattiset toiminnot ja FFT-analyysi
- Mukana kaapelit, probe ja kalibrointitodistus
Asiakkaiden kysymykset ja vastaukset
Mitä etuja sisäänrakennettu funktiogeneraattori tarjoaa verrattuna ulkoisen generaattorin käyttöön Hantek DSO2D15 -laitteen kanssa?
Sisäänrakennettu funktiogeneraattori mahdollistaa vakiomuotoisten signaalien (sini, kantti jne.) tuottamisen suoraan oskilloskoopista, mikä vähentää lisälaitteiden tarvetta ja säästää tilaa. Amplitudi ja käytettävissä olevien aaltomuotojen valikoima ovat kuitenkin yleensä pienempiä kuin erillisissä generaattoreissa. Se sopii erinomaisesti nopeisiin ja opetuskäyttöön tarkoitettuihin testeihin, mutta tarkkuutta vaativiin sovelluksiin se voi olla riittämätön.
Mitkä ovat Hantek DSO2D15 -laitteen mitat ja paino, ja mitä pakkaukseen sisältyy oston yhteydessä?
Hantek DSO2D15 on noin 313 mm x 108 mm x 142 mm kokoinen ja painaa 2,1 kg. Pakkaukseen sisältyvät yleensä oskilloskooppi, virtakaapelit, kaksi mittapäätä, käyttöohje ja USB-kaapeli. On suositeltavaa tarkistaa tarkka sisältö jälleenmyyjältä alueen mukaan.
Mikä on suurin näytteenottotaajuus ja mitä käytännön rajoituksia sillä on nopeiden signaalien tallentamisessa?
Laite tarjoaa enintään 1 GSa/s:n näytteenottotaajuuden yhden kanavan tilassa. Kun molempia kanavia käytetään samanaikaisesti, taajuus voi laskea. Lähellä 150 MHz:n signaaleissa rekonstruoinnin tarkkuus riippuu muistin pituudesta (4 Mpts/ch) ja aikaperustan asetuksesta. Tämä mahdollistaa nopeiden transienttien yksityiskohtien tallentamisen, vaikka erittäin lyhyet piikit voivat rajoittua analogisen kanavan kaistanleveyden vuoksi.
Mitä säännöllistä huoltoa tämä oskilloskooppi vaatii ja mikä on sen arvioitu käyttöikä?
DSO2D15 ei käytä tuuletinta ja sen elektroniikka on suljettu, joten se vaatii vain satunnaista ulkopuolista puhdistusta sekä pölyn ja kosteuden välttämistä. Vastaavien laitteiden tyypillinen käyttöikä on 5–10 vuotta käytöstä ja ympäristöolosuhteista riippuen. Tarkkuussovelluksissa suositellaan vuosittaista kalibrointia.
Mitä signaaleja Hantek DSO2D15 voi analysoida?
Se voi analysoida analogisia ja digitaalisia signaaleja, mukaan lukien protokollat kuten I2C, SPI, RS232/UART, CAN ja LIN.
Onko oskilloskoopissa liitäntä tietojen vientiä varten?
Kyllä, siinä on USB-liitäntä tulosten viemiseen PC:lle tai USB-muistille.
Mikä on suurin mitattava jännite?
Se voi mitata jopa 300 VRMS:n jännitteitä vaihtovirralla ja tasavirralla.
Onko tuote tällä hetkellä ostettavissa?
Tuote on tällä hetkellä loppu varastosta, mutta voit pyytää ilmoituksen, kun se on jälleen saatavilla.
Sisältyykö mukaan tarvikkeita?
Kyllä, mukana tulevat USB-kaapeli, virtajohto, 10:1-jakosuhteella varustettu probe, BNC–alligaattoripihdikaapelit sekä kalibrointitodistus.
