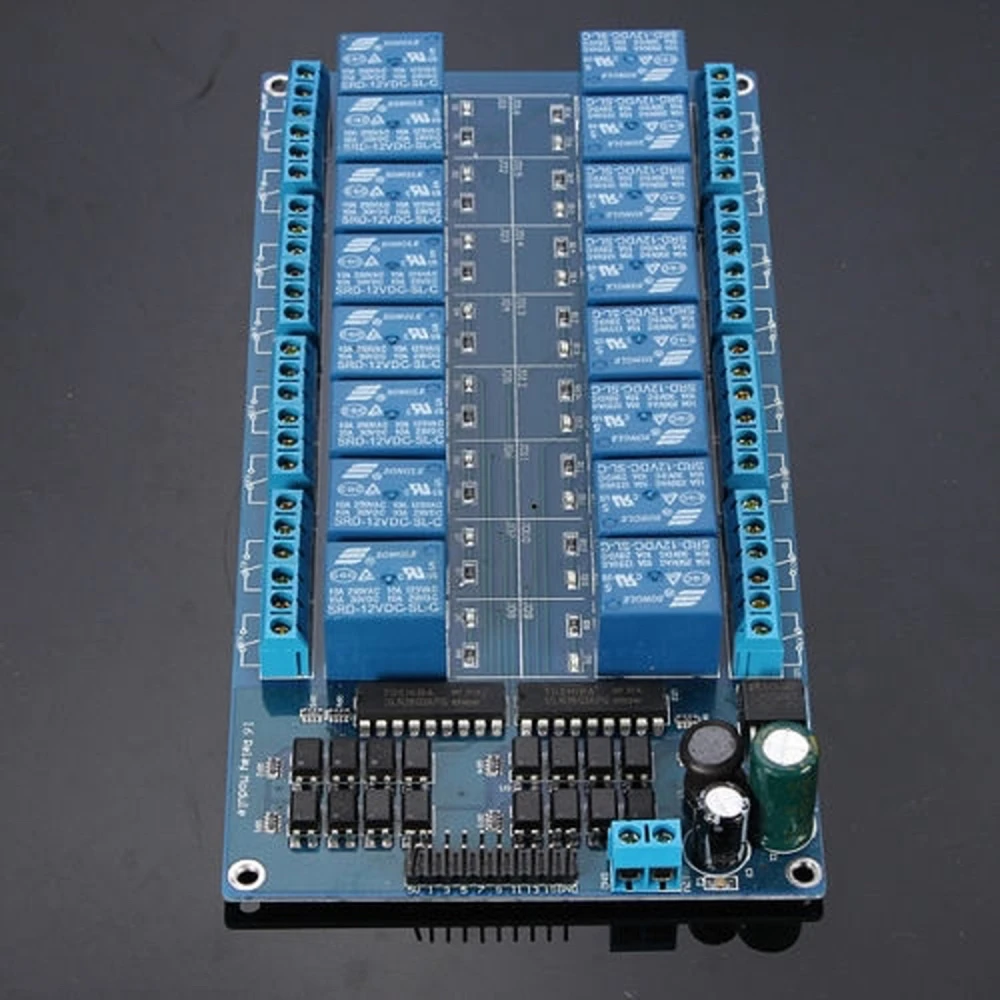

16-kanavainen 12V relemoduuli Arduinoon - satkit
Tuotemerkki: satkit
21,09€
Sis. ALV (Veroton: 17,01 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 20,24 € | -4% |
| 10+ | 19,60 € | -7% |
| 20+ | 17,50 € | -17% |
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
Kit 16 relés 12V para Arduino on liitäntälevy, joka on suunniteltu ohjaamaan jopa 16 elektronista laitetta mikrokontrollerin avulla. Jokainen rele toimii 12V jännitteellä ja voi käsitellä suuria kuormia, joten se sopii erinomaisesti projekteihin, joissa tarvitaan useita kytkentälähtöjä.
Keskeiset ominaisuudet:
- 16 relekanavaa 12V syötöllä.
- Ohjainvirta: 15-20 mA per kanava.
- Suurivirtaiset releet, jotka kestävät jopa AC 250V 10A ja DC 30V 10A.
- Standardiliitäntä, yhteensopiva useiden mikrokontrollerien kanssa: Arduino, 8051, AVR, PIC, DSP, ARM, MSP430 ja TTL-logiikka.
- LED-ilmaisimet näyttävät kunkin releen tilan, mikä helpottaa reaaliaikaista seurantaa.
Tyypillisiä käyttökohteita:
- Elektroniikkaprojektien automaatio Arduino- ja muiden ohjainten kanssa.
- Sähkölaitteiden, kuten valojen, moottoreiden ja pienten kodinkoneiden ohjaus.
- Kotiautomaatioprojektit ja etäohjausjärjestelmät.
- Opetuskäyttö releohjauksen ja mikrokontrollerien opiskeluun.
Yhteensopivuus:
Tämä kit on yhteensopiva Arduinon ja muiden TTL-logiikkaa käyttävien mikrokontrollerien kanssa, mukaan lukien 8051, AVR, PIC, DSP, ARM ja MSP430. Sen standardiliitäntä mahdollistaa helpon suoran ohjauksen ilman lisäkomponentteja.
Vankka rakenne ja kyky käsitellä merkittäviä sähkökuormia tekevät tästä kitistä luotettavan ratkaisun projekteihin, joissa tarvitaan useita suurivirtaisia relelähtöjä.
- 16 relekanavaa 12V syötöllä
- Ohjainvirta: 15-20 mA per kanava
- Suurivirtaiset releet: AC 250V 10A, DC 30V 10A
- Yhteensopiva Arduinon, 8051:n, AVR:n, PIC:n, DSP:n, ARM:n, MSP430:n ja TTL-logiikan kanssa
- LED-ilmaisimet jokaisen releen lähtötilalle
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat 16-releisen 12V-kortin tarkat mitat ja mitä pakkaus sisältää?
12V:n 16-releinen kortti on tyypillisesti 190 mm x 90 mm x 19 mm, vaikka mitat voivat vaihdella hieman valmistajasta riippuen. Tavallinen sisältö on relekortti ja joitakin nastaliittimiä. Kaapeleita tai virtalähdettä ei yleensä sisälly.
Mitkä ovat 16-releisen moduulin asennus- ja sähkösuojaussuositukset?
Kortti suositellaan syötettäväksi vakaalla 12V DC -virtalähteellä ja häiriöitä voidaan vähentää yhdistämällä ohjauksen ja tehon GND. On hyvä käytäntö asentaa sulakkeet jokaisen releen lähdölle ja erottaa suurjännitejohdot fyysisesti ohjauslogiikasta oikosulkuriskin välttämiseksi.
Mitä pitkäaikaishuoltoa moduuli vaatii ja miten vialliset releet tunnistetaan?
Huolto koostuu juotosten, lian ja korroosion säännöllisestä tarkastamisesta. Jos jokin kanava ei kytkeydy, tarkista ensin merkkiledi ja mittaa ohjausjännite. Viallinen rele näkyy usein puutteellisena ääni- ja visuaalisena tilanvaihtona. Yksittäisiä releitä voi vaihtaa juotostaitojen avulla.
Minkä mikrokontrollerien kanssa tämä relemoduuli on yhteensopiva?
Se on yhteensopiva Arduinon, 8051:n, AVR:n, PIC:n, DSP:n, ARM:n, MSP430:n ja muiden TTL-logiikkaa käyttävien mikrokontrollerien kanssa.
Mikä on tarvittava ohjausvirta jokaista relettä varten?
Jokainen kanava vaatii 15-20 mA ohjainvirran.
Mitä jännitteitä ja virtoja kukin rele voi käsitellä?
Jokainen rele voi käsitellä enintään AC 250V 10A tai DC 30V 10A.
Sisältyykö releiden tilan näyttävä ilmaisin?
Kyllä, jokaisessa releessä on LED-ilmaisin, joka näyttää sen lähtötilan.
Voinko käyttää tätä kitia valojen ja moottoreiden ohjaukseen?
Kyllä, se sopii erinomaisesti valojen, moottoreiden ja muiden pienten sähkölaitteiden ohjaukseen.
