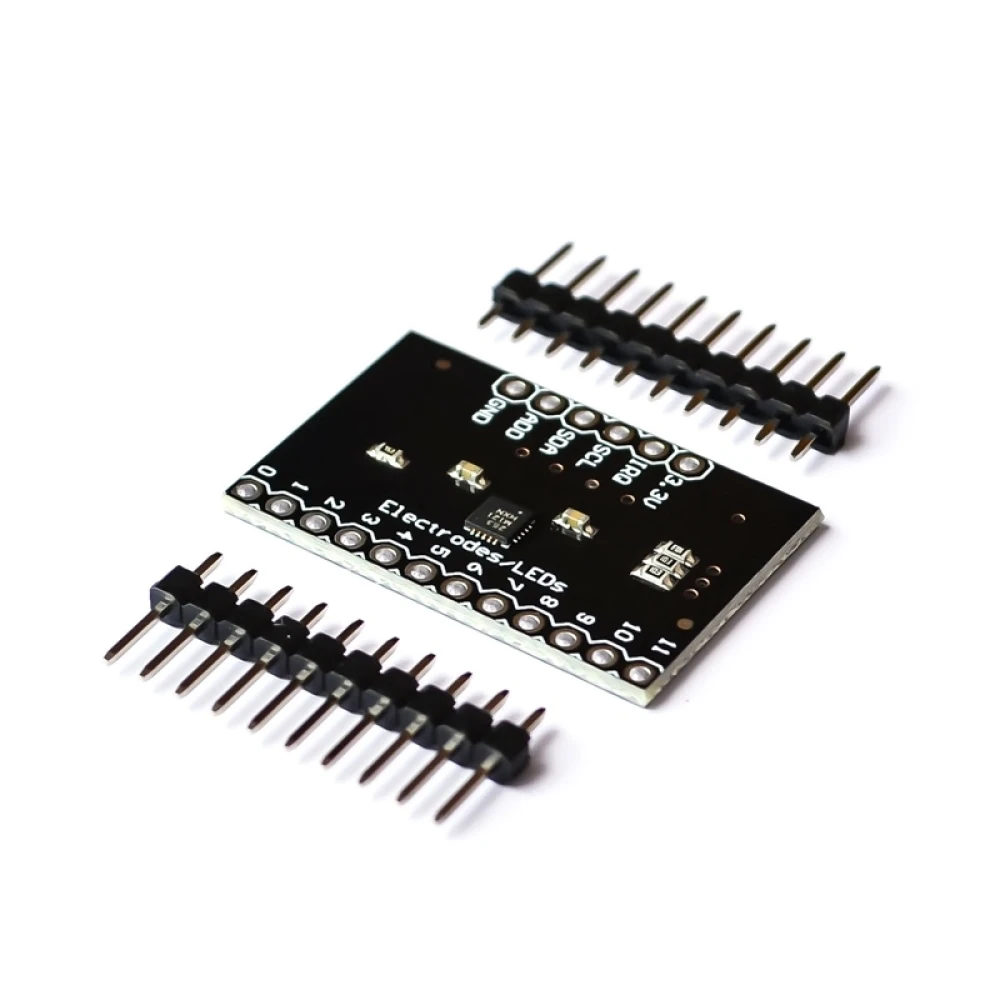

MPR121 Breakout V12 kapasitiivinen kosketusanturimoduuli Arduinoon I2C-liitännällä
Tuotemerkki: satkit
2,60€
Sis. ALV (Veroton: 2,10 €)
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
Yleiskuvaus:
MPR121 Breakout V12 on moduuli, joka on suunniteltu kapasitiivisten kosketusantureiden ohjaamiseen I2C-liitännän kautta, erityisesti Arduino-alustoille. Tämä moduuli mahdollistaa jopa kahdentoista yksittäisen elektrodin ja yhden kolmattatoista simuloidun elektrodin kosketuksen tunnistuksen, tarjoten monipuolisen ratkaisun kosketusvuorovaikutusprojekteihin.
Keskeiset ominaisuudet ja tekniset tiedot:
- Kapasitiivisen kosketusanturin ohjain I2C-liitännällä.
- Mahdollisuus ohjata jopa 12 yksittäistä elektrodia ja yhtä lisättyä simuloitua elektrodia.
- Sisältää 8 LED-ohjausnastaa, joita voidaan käyttää LEDien ohjaamiseen, kun niitä ei ole määritetty elektrodeiksi.

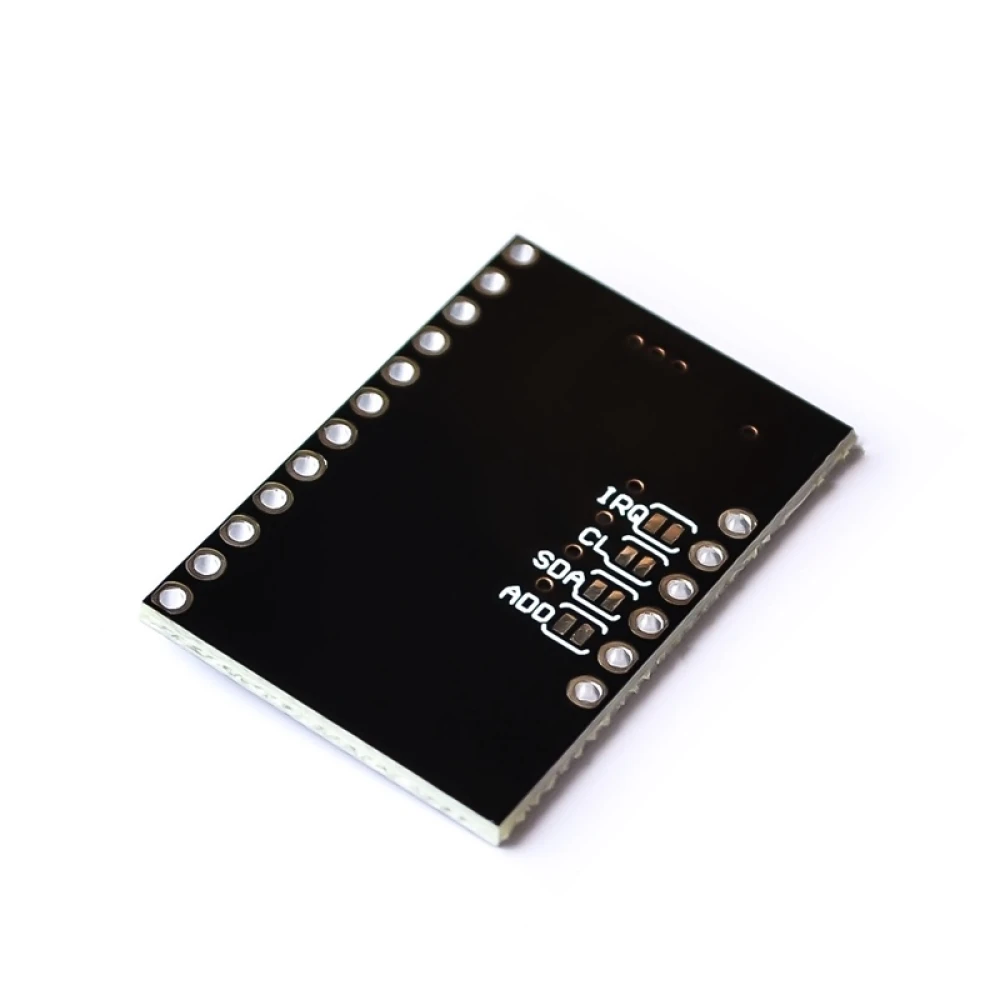

- Neljä hyppylankaa piirilevyn alapuolella I2C-osoitteen määrittämistä varten (oletusosoite 0x5A) sekä 10k pull-up-vastukset SDA-, SCL- ja keskeytysnastassa.
- Käyttöjännite 2.5 ja 3.6 VDC välillä; piirilevyllä ei ole jännitteen säätöä.
- VREG-nasta on kytketty maahan 0.1uF kondensaattorin kautta, mikä rajoittaa matalajännitetilan käyttöä ilman muutoksia.
Tyypilliset käyttökohteet:
- Arduino-projekteissa, joissa tarvitaan tarkkaa ja herkkää kosketuksen tunnistusta.
- Räätälöityjen kapasitiivisten kosketusnäppäimistöjen rakentamiseen.
- Laitteiden ohjaukseen kosketuseleillä tai kapasitiivisilla syötteillä.
- Vuorovaikutteisissa ja automaatiojärjestelmissä, joissa tarvitaan mekaanisetonta kosketussyöttöä.
Yhteensopivuus:
Tämä moduuli on yhteensopiva Arduino-levyjen kanssa, jotka tukevat I2C-tiedonsiirtoa ja toimivat 2.5 ja 3.6 VDC välisellä käyttöjännitteellä. On tärkeää varmistaa, että virransyöttö ja kytkennät on määritetty oikein laitteen vaurioitumisen välttämiseksi.
- Ohjaa jopa 12 yksittäistä kosketuselektrodia ja yhtä simuloitua elektrodia.
- I2C-liitäntä tehokkaaseen tiedonsiirtoon Arduinon kanssa.
- Kahdeksan LED-ohjausnastaa, jotka voidaan määrittää tarpeen mukaan.
- Neljä hyppylankaa I2C-osoitteen ja pull-up-vastusten säätämiseen.
- Käyttöjännite 2.5–3.6 VDC, ilman integroitua jännitteen säätöä.
- Sopii kosketuksen tunnistusprojekteihin ja kapasitiivisiin näppäimistöihin.
Asiakkaiden kysymykset ja vastaukset
Mitkä ovat MPR121 Breakout V12:n materiaalit, mitat ja paino, ja mitä pakkaus sisältää?

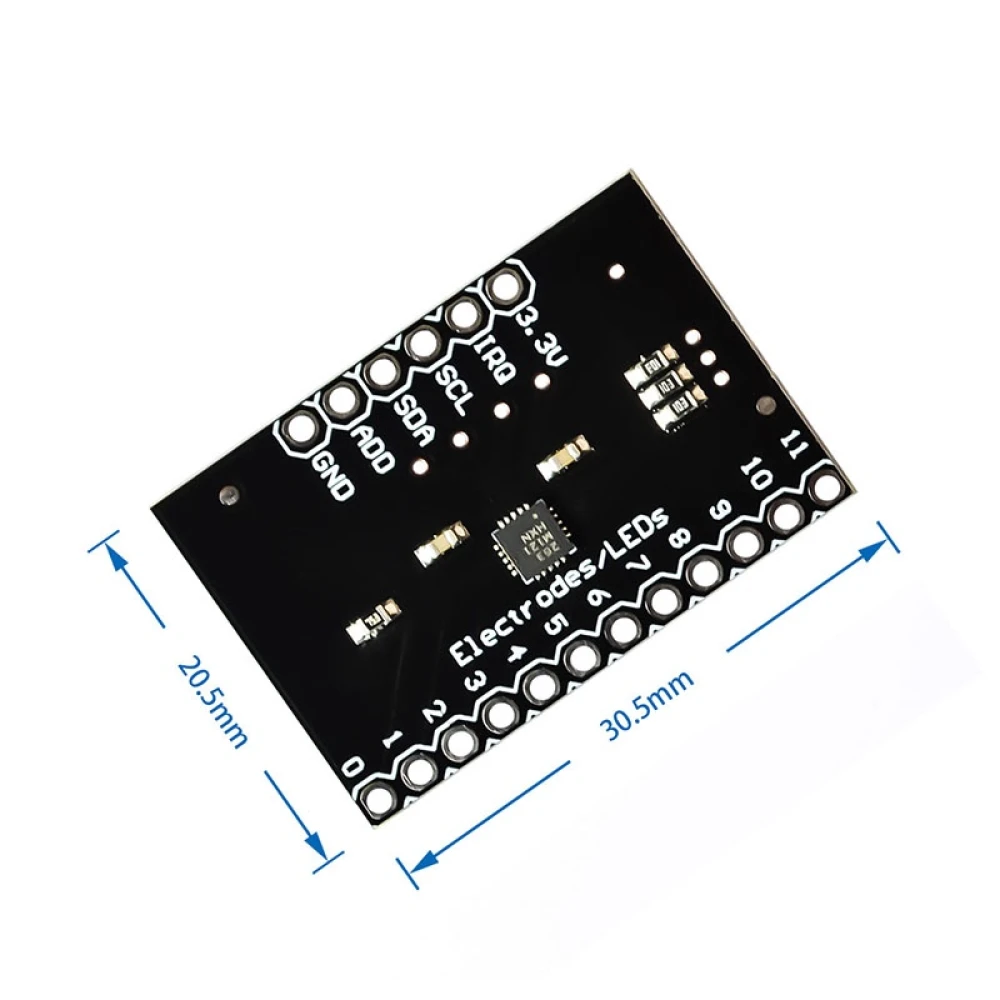

Levy on valmistettu standardista FR4-PCB:stä ja SMD-komponenteista. Sen mitat ovat noin 29 mm x 21 mm x 2 mm ja paino alle 5 g. Pakkaus sisältää yleensä vain valmiiksi juotetun PCB:n; liittimet ja kaapelit eivät yleensä sisälly.
Mitä rajoituksia sillä on ympäristöissä, joissa on korkea kosteus tai sähkömagneettisia häiriöitä?
MPR121:n suorituskyky voi heikentyä kosteissa ympäristöissä tai voimakkaan sähkömagneettisen kohinan alueilla, koska ympäristön kapasitanssi voi muuttaa herkkyyttä ja aiheuttaa vääriä positiivisia tai tunnistusvirheitä. Näissä olosuhteissa suositellaan asianmukaista PCB-suunnittelua ja fyysistä eristystä luotettavuuden parantamiseksi.
Mikä on suositeltu menettely yleisten I2C-viestintävikojen ratkaisemiseksi tämän anturin kanssa?
Varmista, että SDA- ja SCL-nastoissa on 10 kΩ pull-up-vastukset käytössä tai kytke ulkoiset vastukset tarvittaessa. Varmista, ettei I2C-osoite (oletuksena 0x5A) ole ristiriidassa muiden laitteiden kanssa ja että käyttöjännite on 3.3 V. Jos ongelma jatkuu, tarkista johtimien eheys ja maadoita käyttämättömät elektrodit oikein.
Mikä on MPR121 Breakout V12?
Se on kapasitiivisen kosketusanturin ohjainmoduuli, joka käyttää I2C-liitäntää hallitakseen jopa 12 kosketuselektrodia ja yhtä simuloitua elektrodia. Se on yhteensopiva Arduinon kanssa.
Mikä on tälle moduulille sopiva käyttöjännite?
Moduuli tulee syöttää 2.5 ja 3.6 VDC välisellä jännitteellä, koska siinä ei ole integroitua jännitteen säätöä piirilevyllä.
Voinko vaihtaa moduulin I2C-osoitteen?
Kyllä, oletus-I2C-osoite on 0x5A, mutta sitä voidaan muuttaa avaamalla ja säätämällä piirilevyn hyppylankoja, jotka yhdistävät ADD-nastan.
Mihin LED-ohjausnastoja käytetään?
Kahdeksaa nastaa voidaan käyttää LEDien ohjaamiseen, kun niitä ei ole määritetty kosketuselektrodeiksi, jolloin projektiin saadaan visuaalisia ilmaisuja.
Onko se yhteensopiva minkä tahansa Arduino-levyn kanssa?
Se on yhteensopiva Arduino-levyjen kanssa, jotka tukevat I2C-tiedonsiirtoa ja toimivat määritellyllä jännitealueella.
