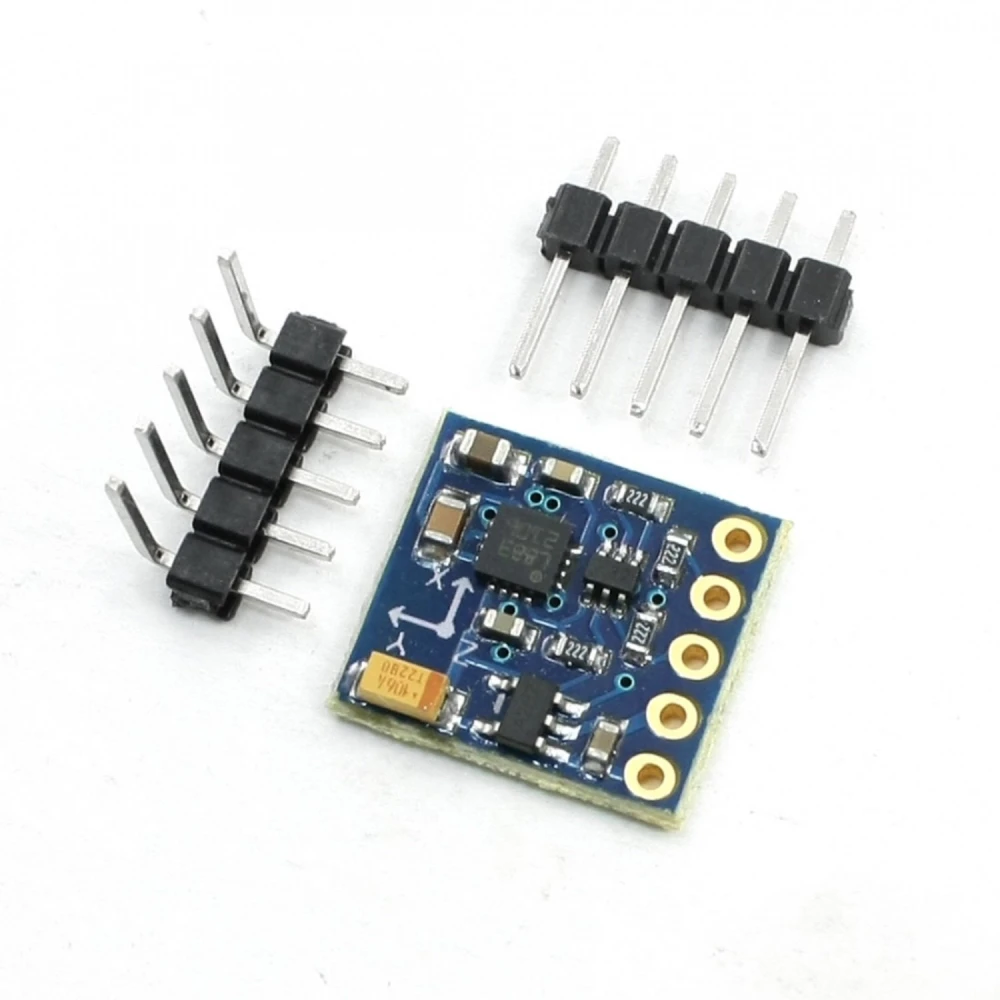

HMC5883L GY271 3-akselinen kompassimoduuli, Arduino-yhteensopiva
Tuotemerkki: satkit
3,71€
Sis. ALV (Veroton: 2,99 €)
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
HMC5883L GY271 -kompassimoduuli on kolmiulotteinen magnetometrisensori, joka sisältää kolme magneettikenttäanturia X-, Y- ja Z-akseleille. Laite käyttää HMC5883L-piiriä, jossa on 12-bittinen ADC-muunnin ja 2-johtiminen I2C-väyläviestintä, mikä helpottaa sen liittämistä ja käyttöä mikro-ohjaimien, kuten Arduino, PIC tai Freescale, kanssa.
Tämä moduuli sopii erinomaisesti sovelluksiin, joissa tarvitaan Maan magneettikentän tarkkaa tunnistusta, ja sen avulla laitteen absoluuttinen suunta voidaan laskea trigonometrisin laskelmin. Sitä käytetään laajasti automaatio-, robotiikka-, miehittämättömien ajoneuvojen ja quadcopter-projektien parissa.
- Käyttöjännite: 3V a 5V
- Liitäntä: I2C
- Malli: GY-271
- Piiri: HMC5883L
- Mittaustarkkuus: ±2º
- Tyyppi: Digitaalinen kompassi
- Alhainen virrankulutus
- Mitta-alue: ±1,3 a 8 Gauss
- Resoluutio: 5 mili Gauss
- Mitat: 14 mm x 15 mm
- Sisältää kaksi nastariviä asennusta varten: suoran ja 90º kulmassa olevan
Tämä sensori on yhteensopiva useimpien Arduino-levyjen kanssa, ja se voidaan integroida helposti projekteihin, joissa tarvitaan avaruudellista suuntaa tai magneettista tunnistusta. Sen alhainen virrankulutus ja kompakti koko tekevät siitä ihanteellisen kannettaviin laitteisiin ja sulautettuihin järjestelmiin.
Käyttöesimerkkejä:
- Digitaaliset kompassit liikkuville roboteille
- Ohjausjärjestelmät droneille ja miehittämättömille ajoneuvoille
- Automaatiohankkeet, joissa tarvitaan suunnan tunnistusta
- Magneettikenttien seuranta teollisissa tai opetuksellisissa ympäristöissä
I2C-liitännän ansiosta moduuli mahdollistaa yksinkertaisen ja nopean tiedonsiirron mikro-ohjaimien kanssa, mikä helpottaa ohjelmointia ja integrointia elektroniikka- ja robotiikkaprojekteihin.
- 3-akselinen magnetometrisensori HMC5883L-piirillä
- I2C-liitäntä, yhteensopiva Arduino kanssa
- Mittaustarkkuus ±2º luotettavaan suuntaukseen
- Alhainen virrankulutus, sopii kannettaviin projekteihin
- Mitta-alue ±1,3 a 8 Gauss ja resoluutio 5 mili Gauss
- Mukana kaksi nastariviä joustavaan asennukseen
- Kompaktit mitat 14 mm x 15 mm
- Yhteensopiva Arduino-, PIC- ja Freescale-mikro-ohjainten kanssa
Asiakkaiden kysymykset ja vastaukset
Mitä etuja HMC5883L tarjoaa muihin Arduino-magnetometreihin verrattuna?
HMC5883L erottuu alhaisella virrankulutuksellaan, korkealla resoluutiollaan (5 mGauss) ja ±2° tarkkuudellaan, mikä helpottaa sovelluksia, joissa nopea vaste ja energiansäästö ovat tärkeitä. Verrattuna vaihtoehtoihin kuten QMC5883 tai MPU9250 se on suosittu, kun standardi I2C-yhteensopivuus ja helppo integrointi ovat etusijalla, vaikka sen mittausalue (±1,3–8 Gauss) voi olla pienempi kuin voimakkaan magneettikentän ympäristöihin tarkoitetuissa sensoreissa.
Mitkä ovat moduulin mitat ja paino, ja mitä lisävarusteita pakkaus sisältää?
Moduulin mitat ovat 14 mm x 15 mm, se on erittäin kompakti ja kevyt; tyypillinen paino on alle 5 g. Pakkaus sisältää pääsensorin GY-271 HMC5883L-sirulla sekä kaksi riviliitintä (yksi suora ja yksi 90° kulmassa) joustavia asennusvaihtoehtoja varten koekytkentälevylle tai piirilevyille.
Mitä tulee huomioida sähköasennuksessa ja jänniteyhteensopivuudessa?
Moduuli toimii 3 V–5 V DC -syötöllä, joten se on suoraan yhteensopiva useimpien Arduino-, STM32- ja muiden vastaavien logiikkatasojen kanssa. I2C-väylä vaatii pull-up-vastukset SDA- ja SCL-linjoille, jos niitä ei ole integroituna alustaan. Älä käytä jännitteitä tämän alueen ulkopuolella pysyvien vaurioiden välttämiseksi.
Onko suosituksia anturin kalibrointiin ja tarkkuuden optimointiin oikeissa projekteissa?
Parhaan tarkkuuden saavuttamiseksi suositellaan hard iron- ja soft iron -kalibrointia, jolla kompensoidaan lähellä olevien metalliosien ja hajamagneettikenttien aiheuttamia vääristymiä. Vältä asentamista sähkömoottorien tai magneettien lähelle. Ihannetapauksessa anturi asennetaan vaakasuoraan ja kalibrointirutiinit suoritetaan laitteen lopullisessa käyttöympäristössä.
Mikä on kestävyys ja tarvitaanko tälle magnetometrille huoltoa?
HMC5883L on kiinteärakenteinen laite ilman liikkuvia osia, joten se ei vaadi säännöllistä huoltoa. Sen käyttöikä ylittää 10 vuotta normaaleissa olosuhteissa (0–70 °C, kosteus < 85 %). Nesteiden ja iskujen välttäminen on suositeltavaa, jotta piirilevy tai juotokset eivät vaurioidu.
Minkä mikro-ohjainten kanssa HMC5883L GY271 on yhteensopiva?
Moduuli on yhteensopiva mikro-ohjainten kanssa, jotka tukevat I2C-viestintää, kuten Arduino, PIC ja Freescale.
Mikä on tämän moduulin käyttöjännitealue?
Moduuli toimii 3V ja 5V välisellä käyttöjännitteellä.
Mikä on moduulin digitaalisen kompassin tarkkuus?
Mittaustarkkuus on ±2 astetta, mikä sopii suuntaussovelluksiin.
Miten moduuli liitetään Arduinoon?
Se liitetään I2C-väylän kautta käyttäen Arduinon SDA- ja SCL-nastoja tiedonsiirtoon.
Sisältyykö mukaan asennustarvikkeita?
Kyllä, mukana on kaksi nastariviä asennusta varten, yksi suora ja yksi 90 asteen kulmassa.
