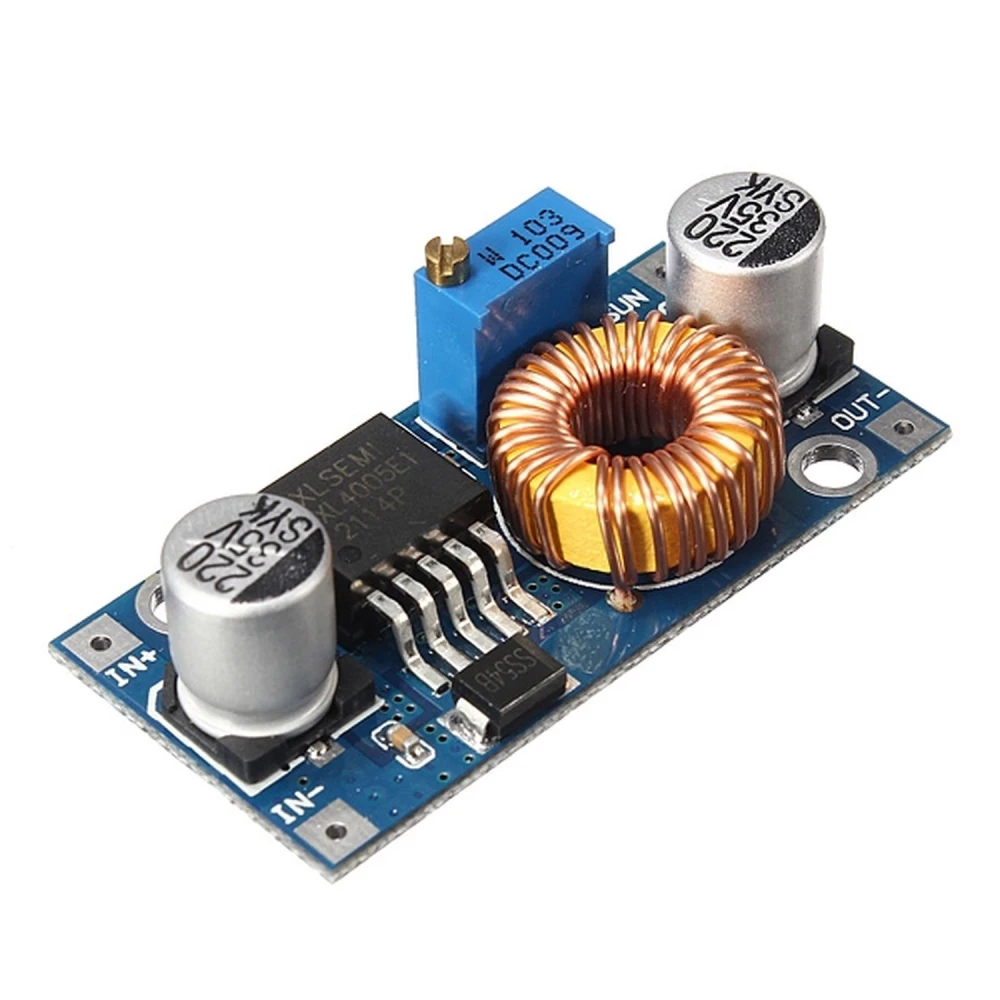

XL4005E DC-DC-muunnin säädettävä virtalähde 5A 1.25V-32V Arduinoon ja elektroniikkaan

Name: XL4005E DC-DC-muunnin säädettävä virtalähde 5A 1.25V-32V Arduinoon ja elektroniikkaan
Brand: satkit
SKU: P030104-XL4005E
Price: 2.72 EUR
Availability: InStock

Tuotemerkki: satkit

Ole ensimmäinen, joka arvostelee tämän tuotteen

Tallenna 3% Oli: 2,79 €

2,72€

Sis. ALV (Veroton: 2,19 €)

Paljousalennukset

Määrä	Hinta	Tallenna
2+	2,38 €	-15%
10+	2,26 €	-19%
20+	1,86 €	-33%

Varastossa - Lähetetään heti

Normaalitoimitus Ke, Huh 29 - Pe, Tou 1

Pikatoimitus Ma, Huh 27 - Ti, Huh 28

30 päivän palautusoikeus

Määrä

Ilmaiset palautukset 30 päivän sisällä

Turvallinen tapahtuma

Ilmainen toimitus Toimitus alkaen 4,99€

Helppo palautus 30 päivän palautusoikeus

Turvallinen maksu 100% turvallinen kassa

Laatutakuu Vain alkuperäistuotteita

XL4005E DC-DC-muunnin säädettävä virtalähde on moduuli, joka on suunniteltu tuottamaan säädelty jännite korkeammasta syöttöjännitteestä. Step Down XL4005E -säätimeen perustuva laite sopii erinomaisesti elektroniikka- ja Arduino-projekteihin, joissa tarvitaan säädettävä ja tehokas virtalähde.

Tämä moduuli voi käsitellä enintään 5A virran, kun sitä käytetään sopivan jäähdytysrivan kanssa, mikä varmistaa vakaan suorituskyvyn myös suurta virtaa vaativissa sovelluksissa. Sen hakkuriteholähteeseen perustuva rakenne tarjoaa huomattavasti paremman hyötysuhteen verrattuna perinteisiin lineaarisiin säätimiin, erityisesti korkeilla tulojännitteillä.

Keskeiset ominaisuudet

Tasaus: Asynkroninen
Säädettävä lähtöjännite: 1,25 V a 30 V DC
Tulojännite: 4,5 V a 35 V DC
Enimmäislähtövirta: 5 A (jäähdytysrivalla)
Lähtöjännitteen ripple: 30 mV
Kytkentätaajuus: 150 kHz
Enimmäismuunnoshyötysuhde: 92%
Kuormansäätö: ±0,5%
Jännitesäätö: ±2,5%
Käyttölämpötila: -40 ºC a +85 ºC
Mitat: 48 mm x 23 mm x 14 mm

Tyypilliset käyttökohteet

Tämä muunnin sopii erinomaisesti elektroniikka- ja Arduino-projektien syöttämiseen, kun tarvitaan säädettävää ja vakaata jännitettä. Sitä voidaan käyttää:

Säädeltyinä virtalähteinä prototyypeille ja DIY-projekteille.
Antureiden, mikrokontrollerien ja moduulien syöttämiseen, jotka tarvitsevat tietyn jännitteen.
Robotiikka- ja automaatioprojekteissa, joissa tarvitaan tehokas ja kompakti virtalähde.

Yhteensopivuus

Yhteensopiva monenlaisten elektroniikkaprojektien ja Arduino-levyjen kanssa, tämä moduuli on joustava ratkaisu niille, jotka etsivät luotettavaa ja tehokasta jännitesäädintä.

Säädettävä lähtöjännite 1,25V–30V DC
Enimmäislähtövirta 5A jäähdytysrivalla
Korkea hyötysuhde jopa 92%
150 kHz kytkentätaajuus vakauteen
Kuormansäätö ±0,5% ja jännitesäätö ±2,5%
Tulojännitealue 4,5V–35V DC
Kompaktit mitat 48mm x 23mm x 14mm
Käyttölämpötila -40ºC–+85ºC
Asynkroninen tasaus parempaan suorituskykyyn
Sopii Arduino- ja elektroniikkaprojekteihin

Asiakkaiden kysymykset ja vastaukset

Mitkä ovat XL4005E-muuntimen edut verrattuna perinteiseen lineaariseen säätimeen?

XL4005E on hakkurityyppinen DC-DC-muunnin, mikä antaa sille huomattavasti paremman hyötysuhteen kuin lineaarisilla säätimillä, erityisesti kun tulo- ja lähtöjännitteen ero on suuri. Tämä tarkoittaa vähemmän lämpöhäviötä ja pienempää energiankulutusta samalla kuormalla. Lisäksi se voi käsitellä jopa 5 A:n lähtövirran jäähdytysrivalla, kun taas lineaariset säätimet toimivat yleensä pienemmällä virralla ja vaativat suurempia jäähdytysripoja.

Mitkä ovat käyttörajoitukset lämpötilan ja jatkuvan virran osalta ilman lisäjäähdytystä?

XL4005E-muunnin toimii ympäristön lämpötilassa -40 °C...+85 °C. Ilman jäähdytysripaa suositeltu jatkuva virta on enintään 3 A ylikuumenemisen välttämiseksi. Jotta nimellinen 5 A saavutetaan, pääpiirin päälle on välttämätöntä asentaa tehokas jäähdytysripa.

Mitkä ovat yleisimmät asennusongelmat ja miten ne voidaan välttää?

Yleisiä ongelmia ovat väärä napaisuus kytkennässä, tulo- tai lähtöjännitteen enimmäisarvon ylittäminen tai jäähdytysrivan puute suurilla virroilla. Niiden välttämiseksi tarkista aina kytkennät ja varmista, ettet ylitä 35 V:n tuloa tai 5 A:n lähtöä; asenna jäähdytysripa suurille virroille ja säädä lähtö multimetriä käyttäen ennen kuorman kytkemistä.

Mikä on XL4005E-muuntimen säädettävä lähtöjännitealue?

XL4005E-muunnin mahdollistaa lähtöjännitteen säätämisen välillä 1,25V ja 30V DC.

Minkä suuruisen enimmäisvirran tämä moduuli kestää?

Se kestää enintään 5A virran, kun sitä käytetään sopivan jäähdytysrivan kanssa.

Sopiiko tämä muunnin Arduino-projekteihin?

Kyllä, se on yhteensopiva ja sitä käytetään paljon Arduino- ja muissa elektroniikkaprojekteissa, joissa tarvitaan säädeltyä jännitettä.

Mikä on moduulin enimmäismuunnoshyötysuhde?

Enimmäismuunnoshyötysuhde on 92%, mikä tekee siitä erittäin tehokkaan verrattuna lineaarisiin säätimiin.

Mitkä ovat XL4005E-moduulin mitat?

Moduulin mitat ovat 48 mm pitkä, 23 mm leveä ja 14 mm korkea.
