4,96 €
Varastossa
RS232 TTL -muunninkaapeli luotettaviin ja monipuolisiin sarjaliitäntöihin
Tuotemerkki: satkit
4,96€
Sis. ALV (Veroton: 4,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 4,76 € | -4% |
| 10+ | 4,51 € | -9% |
| 20+ | 3,97 € | -20% |
Rajoitettu varasto
Normaalitoimitus
Ke, Huh 29 - Pe, Tou 1
Pikatoimitus
Ma, Huh 27 - Ti, Huh 28
30 päivän palautusoikeus
Ilmaiset palautukset 30 päivän sisällä
Turvallinen tapahtuma
Share:
Ilmainen toimitus
Toimitus alkaen 4,99€
Helppo palautus
30 päivän palautusoikeus
Turvallinen maksu
100% turvallinen kassa
Laatutakuu
Vain alkuperäistuotteita
RS232 TTL -muunninkaapeli on tehokas ratkaisu RS232-signaalien muuntamiseen TTL-tasoille (3.3 to 5.5V), mikä helpottaa eri signaalistandardeja käyttävien elektronisten laitteiden välistä tiedonsiirtoa.

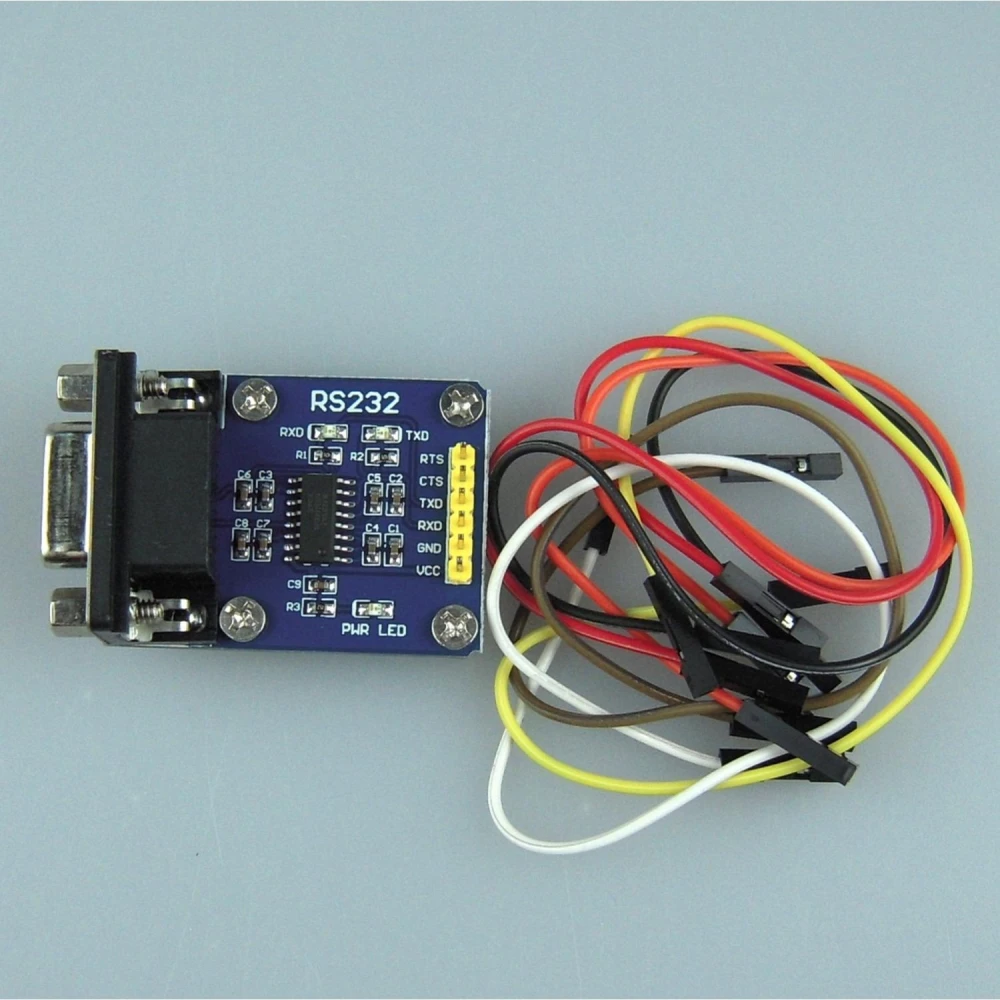

Tämä sarja sisältää kaksipuolisen piirilevyn, jossa on silkkipainatus ja kaksi kiinnitysreikää, koottuna ja testattuna laadun ja toiminnan varmistamiseksi.
- Sisältää aidon MAX3232-piirin, joka tunnetaan luotettavuudestaan signaalimuunnoksessa.
- Toimii 3V to 5.5V VCC -virtalähteellä, joten se soveltuu moniin käyttökohteisiin.
- Tukee jopa 250 kbit/s siirtonopeuksia, mikä varmistaa nopean ja vakaan tiedonsiirron.
- Siinä on kaksi ajuria ja kaksi vastaanotinta tehokasta kaksisuuntaista tiedonsiirtoa varten.
- Yhteensopiva tietokoneiden RS232-sarjaporttien tai USB-sarja-sovittimien kanssa.
- Vaatii DB9 uros-naaras -sarjakaapelin (straight through) liittämistä varten tietokoneen RS232-porttiin.
Tyypillisiä käyttökohteita:
- Yhteys ja tiedonsiirto GPS-yksiköiden kanssa.
- Liitäntä XBOX-konsolien kanssa kehitystä tai diagnostiikkaa varten.
- Microchip PIC- ja Basic Stamps -mikro-ohjainten ohjelmointi ja tiedonsiirto.
- Elektroniikkaprojektit, joissa tarvitaan signaalitasojen sovitusta RS232:n ja TTL:n välillä.
Yhteensopivuus: Tämä muunnin sopii laitteille, jotka käyttävät RS232-signaaleja ja tarvitsevat TTL-tiedonsiirtoa, mukaan lukien elektroniikkalaitteet, mobiilipuhelinjärjestelmät ja muut sarjalaitteet.
Kompaktin rakenteensa ja korkean laatunsa ansiosta RS232 TTL -muunninkaapeli on olennainen työkalu teknikoille, kehittäjille ja elektroniikan harrastajille, jotka tarvitsevat luotettavan ratkaisun sarjasignaalien muuntamiseen.
- Muuntaa RS232-signaalit 3.3 to 5.5V TTL-tasoille
- Sisältää aidon MAX3232-piirin korkean luotettavuuden takaamiseksi
- Siirtonopeus jopa 250 kbit/s
- Kaksi ajuria ja kaksi vastaanotinta kaksisuuntaiseen tiedonsiirtoon
- Yhteensopiva RS232-porttien ja USB-sarja-sovittimien kanssa
- Kaksipuolinen piirilevy silkkipainatuksella ja kiinnitysrei'illä
Asiakkaiden kysymykset ja vastaukset
Mitä etuja MAX3232-siru tarjoaa verrattuna muihin markkinoilla oleviin RS232-TTL-muuntimiin?
MAX3232-siru erottuu laajemmalla käyttöjännitealueellaan (3.3–5.5 V), alhaisella käyttövirralla ja korkealla luotettavuudella logiikkatasojen muunnoksessa. Toisin kuin esimerkiksi klassinen MAX232, MAX3232 voi toimia yhdessä modernien 3.3 V logiikkajärjestelmien kanssa, mikä laajentaa yhteensopivuutta mikro-ohjainten ja nykyisten moduulien kanssa.
Mitkä ovat moduulin fyysiset mitat ja mitä paketti tarkalleen sisältää?
Moduulin koko on noin 40 mm x 25 mm ja paino alle 20 g. Paketti sisältää koottuna levyn MAX3232-pohjaisella muuntimella, liitäntäkaapelin ja TTL-liitännän nastat. DB9-M/F-kaapeli, jota tarvitaan PC:n RS232-porttiin liittämiseen, ei sisälly toimitukseen.
Onko olemassa asennussuosituksia viestintävirheiden tai väärästä kytkennästä johtuvien vaurioiden välttämiseksi?
Suositellaan kytkemään ensin RS232-puoli tietokoneen/kehitysalustan porttiin ja varmistamaan oikea pinout TTL-puolella. TX/RX:n vaihtuminen on yleinen virheiden syy. Älä kytke moduulin VCC:tä yli 5.5 V:n lähteisiin, jotta MAX3232 ei vaurioidu. Käytä aina suoraa, ei-risteävää DB9-M/F-kaapelia.
Täyttääkö muunnin mitään sähköisen turvallisuuden tai ESD-suojauksen standardia?
MAX3232-piirillä on sisäinen ESD-suoja IEC 61000-4-2 -standardin mukaisesti, ja se kestää tyypillisiä suoria purkauksia jopa ±15 kV RS232-datalinjoissa. Levyssä ei kuitenkaan ole lisäsuojauksia liitintasolla, joten teollisuusympäristöissä suositellaan varovaisuutta.
Mihin RS232 TTL -muunninkaapeli on tarkoitettu?
Se muuntaa RS232-sarjasignaalit TTL-tasoille ja mahdollistaa tiedonsiirron eri signaalistandardeja käyttävien laitteiden välillä.
Minkä laitteiden kanssa tämä muunnin on yhteensopiva?
Se on yhteensopiva GPS-yksiköiden, XBOX-konsolien, Microchip PIC -mikro-ohjainten, Basic Stamps -laitteiden ja muiden RS232- tai TTL-signaaleja käyttävien laitteiden kanssa.
Minkälaisen kaapelin tarvitsen muuntimen liittämiseen tietokoneeseen?
Tarvitset DB9 uros-naaras -sarjakaapelin (straight through) muuntimen liittämiseksi tietokoneen RS232-porttiin.
Mikä on suurin tiedonsiirtonopeus?
Suurin nopeus on jopa 250 kbit/s, mikä varmistaa nopean ja vakaan tiedonsiirron.
Mitä jännitealuetta muunnin tukee?
Se toimii 3V to 5.5V VCC -jännitteellä.
