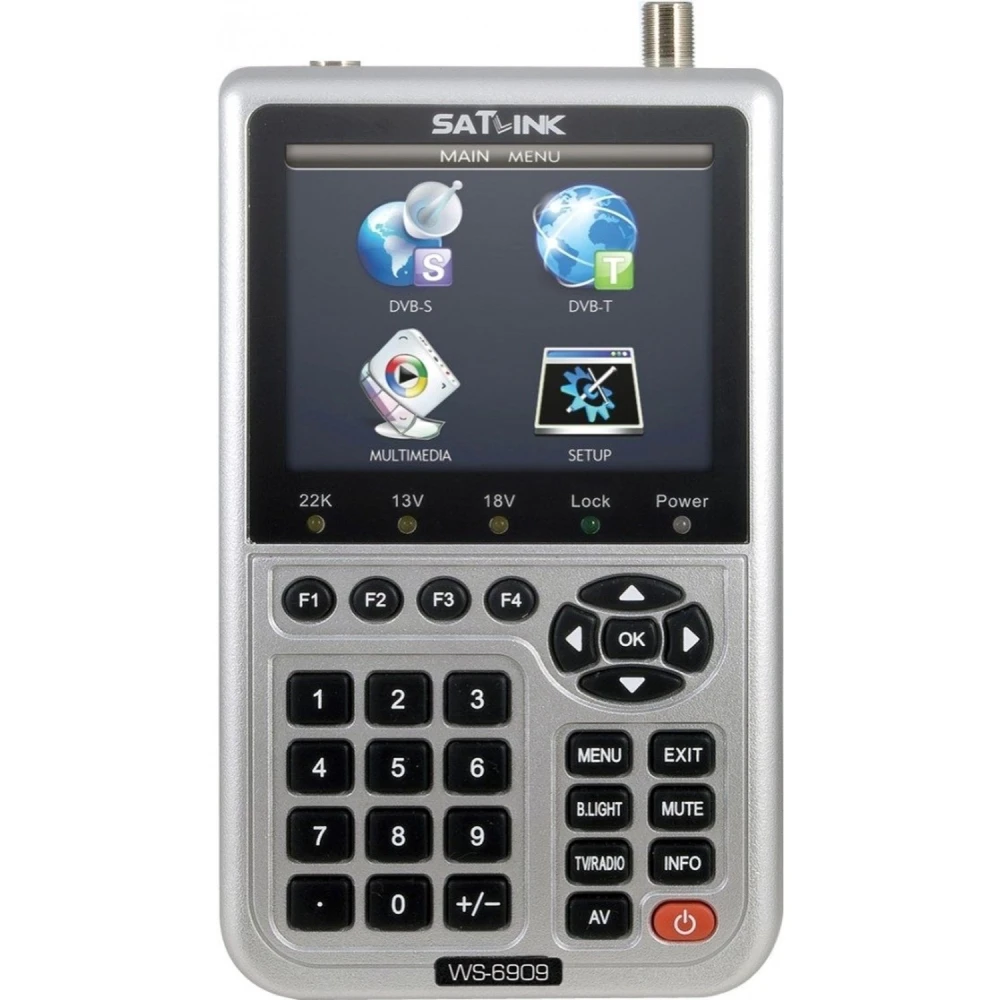

Satlink WS-6909 TV-signaalimittari DVB-T ja DVB-S
Tuotemerkki: Satlink
Sis. ALV (Veroton: 164,00 €)
Paljousalennukset
| Määrä | Hinta | Tallenna |
|---|---|---|
| 2+ | 195,23 € | -4% |
| 10+ | 191,16 € | -6% |
| 20+ | 183,02 € | -10% |
Satlink WS-6909 TV-signaalimittari on ammattikäyttöön suunniteltu työkalu digitaalisten signaalien mittaukseen ja analysointiin DVB-T- (maapeittoinen digitaalinen televisio) ja DVB-S-järjestelmissä (satelliittitelevisio). Laite sopii hyvin teknikoille ja asentajille, jotka tarvitsevat varmistaa digitaalisen TV-signaalin laadun ja oikean toiminnan.

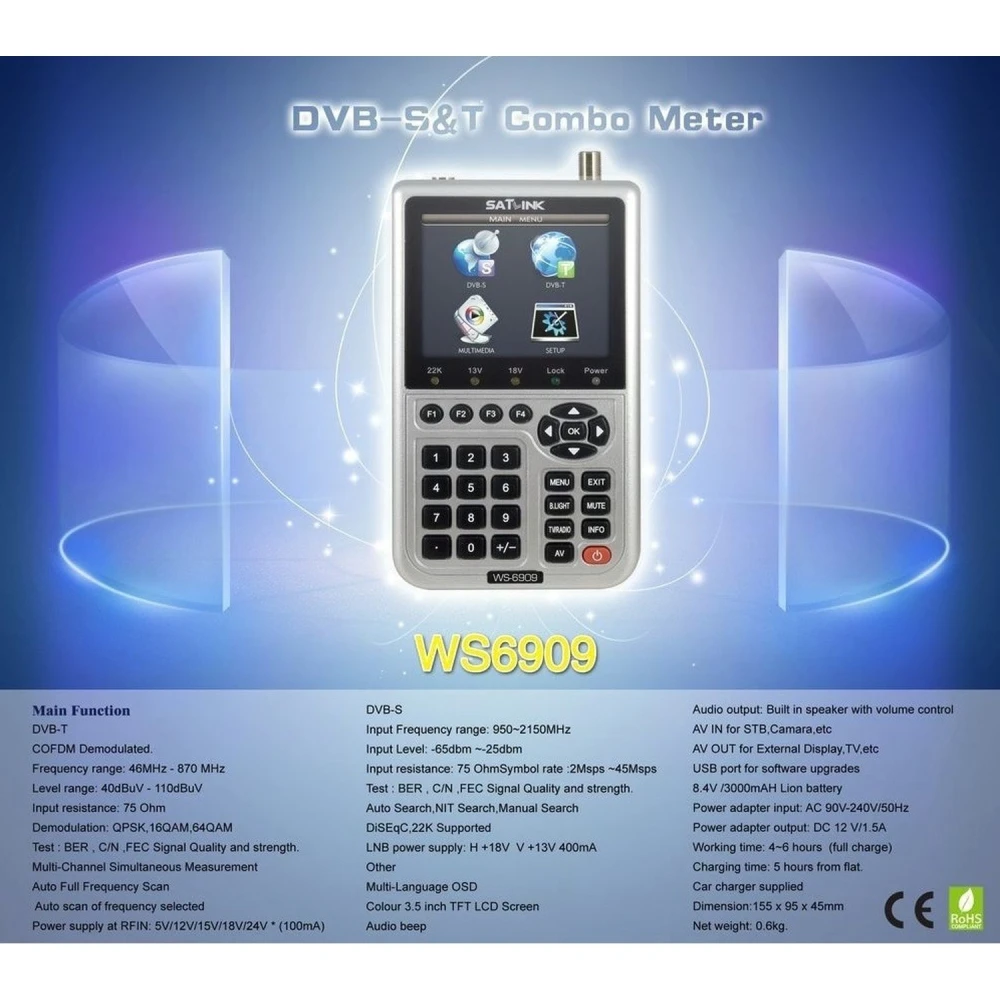

Keskeiset ominaisuudet:
- DVB-T-taajuusalue: 46-870 MHz, signaalitaso 40-110 dBuV ja sisääntuloimpedanssi 75 ohmiossa.
- DVB-T-demodulointi: Yhteensopiva QPSK, 16QAM ja 64QAM kanssa, tukee 2K- ja 8K-tiloja.
- DVB-T-mittaukset: BER (Bit Error Rate), C/N (kantaja-kohinasuhde), signaalin laatu, FEC (Forward Error Correction) ja signaalin voimakkuus.
- DVB-S-taajuusalue: 950-2150 MHz, sisääntulotaso -65 dBm - -25 dBm ja sisääntuloimpedanssi 75 ohmiossa.
- DVB-S-demodulointi: QPSK symbolinopeudella 2 Msps - 45 Msps.
- DVB-S-mittaukset: BER, C/N, signaalin laatu, FEC ja voimakkuus.
- Lisätoiminnot: NIT:n automaattinen ja manuaalinen haku, yhteensopivuus DiSEqC 1.0, 1.1, 1.2 ja USALS kanssa, LNB-virtalähde (13/18 V, 400 mA) sekä RFIN-virtalähde useilla jännitteillä (5V - 24V).
- Uudelleenladattava akku: 3000 mAh litiumioniakku, jännite 8.4V, käyttöaika 4-6 tuntia ja latausaika 5 tuntia. Mukana autolaturi ja AC 90-240 V -sovitin.
- Muisti: 16 MB SDRAM ja 8 MB Flash tallennukseen ja käsittelyyn.
- Sarjaliitäntä: USB tiedonsiirtoon ja päivityksiin.
- Kompaktit mitat: 155 x 95 x 45 mm, mikä helpottaa kuljettamista ja käyttöä kentällä.
Tyypilliset käyttökohteet:
- Antennien asennus ja säätö maanpäälliseen ja satelliittitelevisioon.
- DVB-T- ja DVB-S-signaalien vianmääritys ja ongelmien ratkaisu.
- Useiden kanavien samanaikainen mittaus tehokasta analysointia varten.
- Signaalin laadun tarkistus ammattiasennuksissa ja huollossa.
Yhteensopivuus: Yhteensopiva DVB-T- (TDT) ja DVB-S-digitaalitelevisiojärjestelmien kanssa, mukaan lukien COFDM- ja QPSK-modulaatiotekniikat. Soveltuu signaalien analysointiin koti- ja ammattiympäristöissä.
Tämä signaalianalysaattori on olennainen työkalu teknikoille, jotka tarvitsevat tarkkuutta ja toiminnallisuutta maanpäällisen ja satelliittitelevision digitaalisten signaalien mittaukseen, varmistaen optimaaliset asennukset ja hyvän vastaanoton laadun.
- DVB-T-taajuusalue: 46-870 MHz, signaalitaso 40-110 dBuV
- DVB-T-demodulointi yhteensopiva QPSK, 16QAM ja 64QAM kanssa
- Tarkat mittaukset: BER, C/N, signaalin laatu, FEC ja voimakkuus
- DVB-S-taajuusalue: 950-2150 MHz, sisääntulotaso -65 dBm - -25 dBm
- NIT:n automaattinen ja manuaalinen haku DVB-S:lle
- Yhteensopivuus DiSEqC 1.0, 1.1, 1.2 ja USALS kanssa
- 3000 mAh litiumioniakku, käyttöaika 4-6 tuntia
- Sisäinen muisti: 16 MB SDRAM ja 8 MB Flash
- USB-liitäntä tiedonsiirtoon ja päivityksiin
- Kompaktit mitat: 155 x 95 x 45 mm, helppo kuljettaa
Asiakkaiden kysymykset ja vastaukset
Mitä signaalityyppejä Satlink WS-6909 voi mitata ja analysoida, ja mitä etuja se tarjoaa verrattuna vain maanpäällisiin tai vain satelliittimittareihin?
Satlink WS-6909 mittaa ja analysoi sekä digitaalisen maanpäällisen TV:n DVB-T (TDT, COFDM) että satelliitin DVB-S signaaleja, mikä helpottaa sekajärjestelmien asennuksia ilman kahta laitetta. Se tukee QPSK-, 16QAM- ja 64QAM-demodulaatiota, ja taajuusalue on maanpäällisessä käytössä 46–870 MHz sekä satelliitissa 950–2150 MHz, kattaen useimmat nykyiset standardit. Erikoislaitteisiin verrattuna se tarjoaa monipuolisuutta, mutta siitä voi puuttua erittäin ammattimaisten, yhteen signaalityyppiin keskittyvien mallien kehittyneitä toimintoja.
Mitkä ovat tuotteen mitat, paino ja pakkauksen tarkka sisältö?
Satlink WS-6909:n mitat ovat noin 180 × 95 × 48 mm ja paino noin 0,5 kg. Pakkaus sisältää yleensä: WS-6909-mittarin, verkkolaturin, lyhyen testikoaksiaalikaapelin, hihnan tai kuljetuskotelon sekä käyttöohjeen. Sisältö voi vaihdella jakelijan mukaan, joten lisävarusteluettelo kannattaa tarkistaa oston yhteydessä.
Tarvitseeko se ulkoisen virtalähteen toimiakseen ja millaista sähköistä yhteensopivuutta se tarjoaa satelliitin LNB:n kanssa?
Mittarissa on ladattava akku kannettavaa käyttöä varten. Se voi syöttää virtaa suoraan RFIN-tulon kautta laitteille kuten LNB, ja se tukee 5 V, 12 V, 15 V, 18 V tai 24 V jännitettä (enintään 100 mA), mikä on yhteensopiva useimpien standardien LNB:iden ja aktiivisten antennilaitteiden kanssa. On tärkeää varmistaa, ettei kuorma ylitä suurinta sallittua virtaa ylikuormituksen välttämiseksi.
Voiko laite mitata teknisiä parametreja kuten BER, C/N-suhde ja signaalin voimakkuus, ja mitkä ovat sen käyttöalueet?
Kyllä, WS-6909 mittaa keskeisiä parametreja kuten BER (Bit Error Rate), C/N-suhdetta, signaalin voimakkuutta ja laatua sekä DVB-T- että DVB-S-tilassa. Se toimii tehokkaasti tulotasolla 40–110 dBμV maanpäällisessä käytössä ja -65 dBm:stä -25 dBm:iin satelliittikäytössä, kattaen asennus- ja hienosäätötarpeet asuin- ja puoliammatillisessa ympäristössä.
Mitä turvallisuus- ja standardiominaisuuksia se sisältää, ja miten se vertautuu ylemmän luokan laitteisiin kestävyyden ja suojauksen osalta?
WS-6909 täyttää elektronisten laitteiden CE-perussähköstandardit, mutta kannettavan luokkansa ja hintansa vuoksi siinä ei ole vahvistettua EMI-suojausta eikä kehittyneitä ylijännitepurkaussuojaa tuloissa. Ylemmän luokan laitteissa voi olla parempi rakennekestävyys, ESD-suojaus ja lisäsertifiointeja ammattikäyttöön. Mittaria suositellaan käsittelemään hyvien käytäntöjen mukaisesti ja välttämään kytkentöjä ympäristöissä, joissa purkaussuojaus ei ole riittävä.
Mihin Satlink WS-6909 -signaalimittaria käytetään?
Sillä mitataan ja analysoidaan maanpäällisiä digitaalisen television (DVB-T) ja satelliittitelevision (DVB-S) signaaleja, ja sillä voidaan tarkistaa signaalin laatu ja voimakkuus asennuksissa ja huollossa.
Mitä signaalityyppejä Satlink WS-6909 voi mitata?
Se voi mitata DVB-T- (antenni-TV) ja DVB-S-signaaleja (satelliitti), mukaan lukien parametrit kuten BER, C/N, signaalin laatu, FEC ja signaalin voimakkuus.
Kuinka kauan Satlink WS-6909 -mittarin akku kestää?
Litiumioniakun kapasiteetti on 3000 mAh, ja se tarjoaa 4-6 tunnin käyttöajan täydellä latauksella.
Onko se yhteensopiva DiSEqC-järjestelmien kanssa?
Kyllä, se on yhteensopiva DiSEqC 1.0, 1.1, 1.2 ja USALS -versioiden kanssa LNB-ohjaukseen ja satelliittien kytkentään.
Sisältyykö mukaan autolaturi?
Kyllä, mittarin mukana tulee autolaturi sekä AC/DC-virtasovitin.
